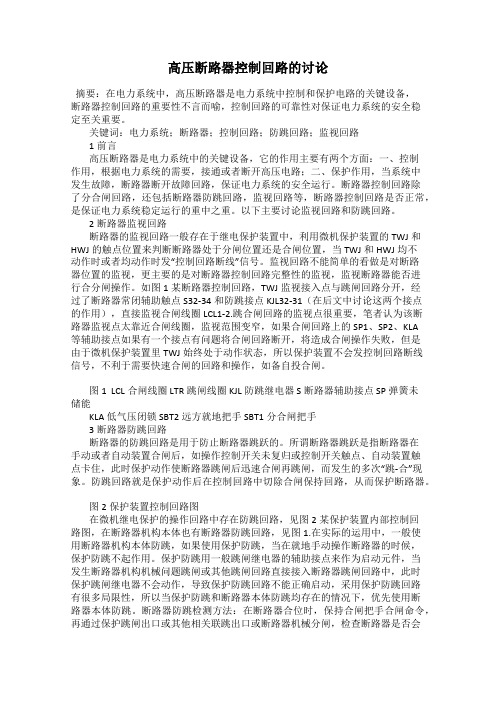

高压断路器控制回路的讨论
高压断路器控制回路的讨论摘要：在电力系统中，高压断路器是电力系统中控制和保护电路的关键设备，断路器控制回路的重要性不言而喻，控制回路的可靠性对保证电力系统的安全稳定至关重要。
关键词：电力系统；断路器；控制回路；防跳回路；监视回路1前言高压断路器是电力系统中的关键设备，它的作用主要有两个方面：一、控制作用，根据电力系统的需要，接通或者断开高压电路；二、保护作用，当系统中发生故障，断路器断开故障回路，保证电力系统的安全运行。
断路器控制回路除了分合闸回路，还包括断路器防跳回路，监视回路等，断路器控制回路是否正常，是保证电力系统稳定运行的重中之重。
以下主要讨论监视回路和防跳回路。
2断路器监视回路断路器的监视回路一般存在于继电保护装置中，利用微机保护装置的TWJ和HWJ的触点位置来判断断路器处于分闸位置还是合闸位置，当TWJ和HWJ均不动作时或者均动作时发“控制回路断线”信号。
监视回路不能简单的看做是对断路器位置的监视，更主要的是对断路器控制回路完整性的监视，监视断路器能否进行合分闸操作。
如图1某断路器控制回路，TWJ监视接入点与跳闸回路分开，经过了断路器常闭辅助触点S32-34和防跳接点KJL32-31（在后文中讨论这两个接点的作用），直接监视合闸线圈LCL1-2.跳合闸回路的监视点很重要，笔者认为该断路器监视点太靠近合闸线圈，监视范围变窄，如果合闸回路上的SP1、SP2、KLA等辅助接点如果有一个接点有问题将合闸回路断开，将造成合闸操作失败，但是由于微机保护装置里TWJ始终处于动作状态，所以保护装置不会发控制回路断线信号，不利于需要快速合闸的回路和操作，如备自投合闸。
图1 LCL合闸线圈 LTR跳闸线圈 KJL防跳继电器 S断路器辅助接点 SP弹簧未储能KLA低气压闭锁 SBT2远方就地把手 SBT1分合闸把手3断路器防跳回路断路器的防跳回路是用于防止断路器跳跃的。
所谓断路器跳跃是指断路器在手动或者自动装置合闸后，如操作控制开关未复归或控制开关触点、自动装置触点卡住，此时保护动作使断路器跳闸后迅速合闸再跳闸，而发生的多次“跳-合”现象。
35kV高压开关柜及母线接地防误操作回路的探讨
35kV高压开关柜及母线接地防误操作回路的探讨【摘要】35kV高压开关柜及母线接地防误操作回路在电力系统中起着至关重要的作用。
本文首先介绍了35kV高压开关柜的设计原理，然后探讨了母线接地防误操作回路的作用及其连接方式。
接着详细阐述了防误操作回路的设计要点，并指出开关柜误操作可能引发的危害。
在强调了高压开关柜及防误操作回路的重要性，并展望了未来研究方向。
本文对35kV高压开关柜及母线接地防误操作回路进行了全面而深入的探讨，为相关领域的研究和应用提供了有益参考。
【关键词】35kV高压开关柜, 母线接地, 防误操作回路, 设计原理, 连接方式, 设计要点, 误操作危害, 重要性, 研究展望, 结论总结1. 引言1.1 研究背景35kV高压开关柜及母线接地防误操作回路是电力系统中非常重要的设备，主要用于电力传输和配电过程中的高压设备间的控制和保护。
随着电力系统的不断发展和现代化，对高压开关柜及母线接地防误操作回路的安全性和稳定性要求也越来越高。
目前，虽然已经有了许多关于35kV高压开关柜及母线接地的研究，但对于防误操作回路的研究仍有待深入。
防误操作回路的设计需要考虑到各种可能发生的误操作情况，如误关、误拉、误动等，以及如何有效地预防和解决这些问题。
研究35kV高压开关柜及母线接地防误操作回路的意义非常重大，可以提高设备的安全性和可靠性，减少事故的发生，保障电力系统的稳定运行。
1.2 研究意义35kV高压开关柜及母线接地防误操作回路的研究意义在于提高电力系统的安全性和可靠性。
随着电力设备的不断发展和电力需求的增加，电力系统的运行环境变得越来越复杂和恶劣。
在这样的环境下，35kV高压开关柜及母线接地防误操作回路的设计和应用显得尤为重要。
母线接地防误操作回路可以有效防止因误操作而导致的事故发生，保障电网运行的安全稳定。
35kV高压开关柜设计原理的研究和优化可以提高开关柜的运行效率，减少维护成本，延长设备的使用寿命。
液压基本回路名词解释
液压基本回路名词解释
液压基本回路是指液压系统中用于控制流体流动和执行特定功能的基本元件和连接方式的组合。
以下是一些液压基本回路的常见名词解释：
1.液压泵：将机械能转换为液压能的装置，通过提供压力将液体送入液压系统。
2.液压缸：通过液压能将液体的能量转化为机械能的装置，用于产生线性运动。
3.液压马达：将液体能量转化为机械能的装置，用于产生旋转运动。
4.液压阀：用于控制液体流动的装置，可以通过开启或关闭来调节压力、流量和方向。
5.液压管路：将液体从一个组件传输到另一个组件的管道系统，通常由高强度材料（如钢或钢丝绳）制成。
6.液压油箱：用于储存液体，并提供冷却和过滤液体的功能。
7.液压滤清器：用于过滤液体中的杂质和污染物，以保护液压系统的正常运行。
8. 液压压力表：用于测量液压系统中的压力，提供操作者对系统状态的反馈。
高压带电作业基本知识
高压带电作业基本知识第一章带电作业基本知识第一节名词解释一、电工与电气知识1、导体在一定条件下，物质内部如果有大量的自由电子，能良好地传导电流，则该物质被称为导体。
2、绝缘体在一定条件下，物质内部如果没有自由电子，不能（或几乎不能）传导电流，则该物质被称为绝缘体。
3、电晕当带电体表面电场大得足以使空气发生游离和局部放电，称之为电晕。
4、火花放电对气体或液体介质而言，在外加电压的作用下不发生破坏性放电，放电时表现出火花样的形状，这种现象称为火花放电。
5、局部放电指对电气设备的绝缘中部分被击穿的电气放电现象，这种放电可以发生在导体附近，也可以发生在其他部位。
6、绝缘电阻不同的绝缘材料放在两个电极之间，在相同电压作用下，流过的泄漏电流也不同，反映出绝缘材料有不同的电阻，此电阻称为绝缘电阻。
7、绝缘强度绝缘材料或绝缘结构在电压的作用下，能耐受而不被击穿的最高电场强度，称为绝缘材料或绝缘结构的绝缘强度。
8、电容器被介质分开的任意形状的两个导体的组合，都可以看作为电容器。
9、磁场磁铁周围或运动着的电荷周围存在着一种能传递磁场力作用的特殊物质，叫磁场。
10、泄漏电流泄漏电流是外加电压作用下流经绝缘体及表面的电阻电流。
带电作业中遇到的泄漏电流，主要指沿绝缘工具表面流过的电流。
它是由外来杂质（水分、酸及其它）的离子或绝缘介质本身的离子移动所引起的。
实验证明，泄漏电流的大小随空气相对湿度和绝对湿度的增加而增大，同时，也与绝缘工具表面状态（即是否容易集结水珠）有关。
当绝缘工具表面绝缘电阻下降，泄漏电流增加达到一定数值时，便在绝缘工具表面出现起始电晕放电，最后导致闪络击穿，造成事故。
即使泄漏电流未达到起始电晕放电数值而增大到一定数值时，也会使操作人员有麻电感觉，这对安全极为不利的。
11、沿面放电电气设备的带电部分总要用固体绝缘材料来支撑或悬挂，很多情况是处于空气之中，如输电线路的针式或悬式绝缘子，隔离开关的支柱绝缘子、变压器套管等。
气动控制基本回路
方向控制阀
单向型控制阀 换向型控制阀：通过改变气体通路使气流方向发生改
变 换向型控制阀按驱动方式可分为气压控制阀、电磁控制 阀、机械控制阀、手动控制阀和时间控制阀
方向控制回路
单作用气缸换向回路 双作用气缸换向回路
单向型控制阀
单向阀：气流只能向一个方向流动而不能反向流动通 过的阀
AB
1
2
1
2
AB
O1 P O2 a)
O1 P O2 b)
P c)
双电磁铁直动式换向阀工作原理图 图17-10
换向型控制阀
时间控制换向阀：使气流通过气阻（如小孔、缝隙等）
节流后到气容（储气空间）中，经过一定时间气容内建立起一定 的压力后，再使阀芯动作的换向阀
K
A
a
POK
延时换向阀 图17-11 延时换向阀 图17-11
“是门”（S=A） “或门”（S=A+B ） “与门”（S=A·B） “非门”(S= Ã)元件 双稳元件
按结构形式分：
截止式 膜片式 滑阀式
或门：S=A+B
或门元件 图17-33 或门元件 图17-33
是门：S=A 与门：S=A·B
A
P(B)
图17-34是门和与门元件 是门和与门元件 图17-34
YT4543动力滑台液压系统：电磁铁动作表、基本回路、 工作原理、特点
气液速度控制回路 图17-32
气动逻辑元件（又称逻辑阀）
工作原理：
均是用压缩空气为工作介质，通过元件内部可动部 件的动作，改变气流方向，从而实现逻辑控制功能
气动逻辑元件的分类
按工作压力分：
高压元件（0.2~0.8MPa ） 低压元件（0.02~0.2MPa ） 微压元件（〈0.02MPa)
高低压配电知识点总结大全
高低压配电知识点总结大全一、高低压配电系统的基本概念1. 高低压配电系统的定义高低压配电系统是指电力系统中将变电站的高压电能转变为低压电能供给用户的系统。
其中，高压通常指110kV及以上的电压，低压通常指10kV及以下的电压。
2. 配电系统的组成配电系统由变电站、高压配电线路、配电变压器、低压配电线路、配电开关设备和用户负载等组成。
3. 配电系统的功能配电系统的主要功能是将变电站的高压电能通过变压器转变为用户可用的低压电能，并将之输送到用户的用电设备上。
4. 配电系统的类型根据电压等级的不同，配电系统可分为高压配电系统和低压配电系统。
依据用途和規模不同还有市内配电系统、农村配电系统、工矿企业配电系统等。
二、高低压配电系统的关键设备及原理1. 高压变压器高压变压器用于将变电站输入的高压电能转变为低压电能供给用户。
其工作原理是利用互感器原理和电磁感应原理，通过变压器的磁场将低压电压传递到用户侧。
2. 高低压配电线路高低压配电线路是将变电站产生的电能输送到各个用户的主要通道，通常需要在长距离范围内输送电能。
3. 配电开关设备配电开关设备用于控制和保护配电系统的安全运行。
包括断路器、隔离开关、负荷开关等。
其中，断路器用于隔离和开断电路，保护设备和线路安全。
4. 配电系统的保护装置配电系统的保护装置包括过流保护、短路保护、接地保护等，用于保护设备和线路在故障情况下的安全运行。
5. 配电系统的自动化控制装置配电系统的自动化控制装置通常包括SCADA系统、远动系统、自动调压系统等，用于实现对配电系统的远程监控、自动控制和调节。
6. 配电系统的电能计量装置配电系统的电能计量装置用于测量用户的用电量，通常包括电能表、互感器和采集设备等，用于按量计费和监测用电情况。
三、高低压配电系统的运行特点1. 配电系统的电能损耗配电系统的电能损耗主要包括线路损耗、变压器损耗、设备损耗等，其中主要来自线路阻抗和设备的内部电阻。
2. 配电系统的电压调节配电系统需要对电压进行稳定调节，一般通过变压器的调压机构和自动调压系统来实现，在电网的不同负载条件下能够稳定输出合适的电压。
高压电工基础知识
高压电工（high-voltage electrician）是指从事高压电气设备安装、维修、检测、操作等工作的专业人员。
在处理高压系统时，他们需要具备一定的基础知识，以便更好地完成工作并确保安全。
以下是一些高压电工的基础知识：1. 电气基础知识：对于电压、电流、电阻、功率、磁场以及它们之间的关系等基本电气概念必须具备清晰的理解。
2. 高压设备知识：了解高压变压器、断路器、隔离开关、高压母线、电缆、避雷器、电容器等高压电气设备的原理、性能、规格和参数。
3. 电气接线和接地：掌握高压电气接线的要求，以及电气设备和系统的接地处理，以保证安全操作。
4. 保护装置：了解高压电气系统所使用的各种保护装置（例如熔断器、继电器保护、断路器等）的工作原理、参数设置和调试方法。
5. 高压测试设备：熟悉常用高压试验设备，如高压测试器、电压互感器、电流互感器，能够正确操作和使用这些设备。
6. 安全规程和操作规范：遵循电力行业的安全操作规定，包括高压设备操作前的预防性、定期检查和维护要求。
7. 故障诊断与排除：具备高压设备故障诊断的能力，能根据现象分析原因并采取合适的排除措施。
8. 应急处理：熟悉紧急情况下的处理方法，如系统跳闸、短路等事故的应对措施。
9. 电气图纸与符号：掌握电气图纸的绘制与阅读技巧，包括电气符号、原理图、布置图等。
10. 高压输电线路：了解高压输电线路的概念、传输距离、导线种类、材料选择等方面的知识。
要成为一名合格的高压电工，不仅需要具备以上的基础知识和技能，还需要不断学习和实践以累积经验。
同时，安全意识也是至关重要的，因为高压电工作存在一定的危险性。
遵循安全规程和操作规范是确保个人和设备安全的关键。
高压开关基础知识
高压断路器基础知识第一节、高压断路器的基本功能断路器（circuit-breaker）的定义为：能够关合、承载、开断运行回路的正常电流，也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备。
一般来讲对地电压高于1kV的断路器为高压断路器。
高压断路器也应该能开断空载长线的充电电流（容性电流）、空载变压器的励磁电流（感性小电流）等等。
通常使用的断路器分合频度不大，不经常承载、开断和关合短路电流，但有些特殊断路器也用于频繁分合。
总的来说，为实现断路器的作用，要求断路器具备以下最基本的功能：在关合状态时为良好的导体，在长时间工作时各部位温度和温升低于最大允许发热温度和允许温升，能够承受短路情况下热的和机械的作用。
在开断状态时，具有良好的绝缘性能。
在不同环境条件下，皆能承受对地同相以及不同相端子间的电压。
在关合状态的任一时刻，在尽可能短的时间内，能够开断额定开断电流及以下的各种故障电流。
在开断状态的任意时刻，在短时间内能关合处于短路状态下的电路。
在实际的生产运行中，存在着各种类型的开关设备，国家相关标准也对其进行了定义。
隔离开关（disconnector）：在分位时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合闸位置时，能承载正常线路条件下的电流及在规定时间内异常条件（短路）下的电流的开关。
负荷开关（switch，load-breaking switch）：能关合、开断及承载运行线路正常电流（包括规定的过载电流），也能在规定的时间内承载规定的异常电流（短路电流）的开关。
接地开关（earthing switch）：用于将回路接地的一种机械式开关装置。
在异常条件（短路）下，可在规定时间内承载规定的异常电流。
但在正常的回路条件下，不要求承载电流。
接触器（contactor）：手动操作除外，只有一个休止位置，能关合、承载及开断正常电流及规定的过载电流的开断和关合装置。
重合器（automatic circuit recloser）：能够按照预定的顺序，在导电回路中进行开断和重合操作，并在其后自动复位、分闸闭锁或合闸闭锁的自具（不需要外加电源）控制保护功能的开关设备。
高压侧四角形接线讲解
高压侧四角形接线讲解主接线是输电线路中最常见的一种接线方式，也称三相四线制。
其基本特点是用两个电源供电，两个回路，正常情况下三个回路均有电流通过。
我国一般采用单母线分段形式的双电源自然供电，正常时，三个回路都有电流通过。
在三个回路发生故障时，由两个电源互为备用，可保证不间断地供电。
在四角形接线中，高压侧采用的是三角形接法，低压侧采用的是星形接法。
所谓“三角形接法”，就是把高压侧电源线（ a相）连接到高压柜的中性点（ n）。
“星形接法”就是把高压侧电源线（ b相）连接到高压柜的中性点（ n）。
由于系统电压低，接成“星形接法”可以减小高压侧电压对系统电压的影响。
高压侧为三相线路，包括高压线路和变电站设备。
高压线路与变电站之间有两条进线：一条是母线；另一条是变电站至开关站的联络线。
为了便于进行运行维护工作，变电站还应该有二次回路。
二次回路的功能主要是对高压设备、开关及测量仪表进行监视，进行各种操作及事故处理。
主要作用是防止误操作事故发生，或使事故扩大，甚至切除高压设备，避免造成更大范围的停电。
低压侧是指变电站至开关站[gPARAGRAPH3]的线路，包括架空线路和电缆线路。
如果要进行倒闸操作，必须先将刀闸合上，然后根据不同的电压等级将断路器打到合闸位置。
在主接线中，除特殊情况外，均应采用电源进线端为中性点。
三相四线制输电线路采用YN/Y—接线方式，即各相导线分别连接到两个星形中性点（ YN）上。
当某一回路发生故障而切断电源时，线路故障相仍有电压，两侧电压不会反向，可以继续供电。
YN/Y—的缺点是三个回路的负荷电流相加后，总电流仍然大于三相短路电流，因此YN/Y—不适宜于可能受到大的短路电流冲击的场合，比如发电厂出口断路器的断口，变压器断口以及对继电保护和自动装置的灵敏度要求很高的场合。
四角形接线：也叫Y/Y—，两边接线方式相同，但是零序电流的通路相反，具体做法是，低压母线(地线)接到中性点(N)上，而不是接到零线上，因为这样做会引起单相接地短路的可能性。
高压配电柜介绍及综合保护
高压配电柜介绍及综合保护1、高压保护的基本概念高压柜的保护方式是通过熔断或继电器保护（动作）从而使电器开关断电或告警的作用。
熔断器熔断使断路器跳闸的保护方式为机械跳闸保护。
然而传统的继电器保护为各种不同的继电器组成的保护回路，使断路器跳闸，同时用信号继电器发出信号（或声光信号）来完成告警。
随着社会的发展，由传统保护方式逐步被综合保护方式代替。
但由于随着非线性电器的增多（出现谐波）综合保护逐渐升级。
高压柜主要是由断路器及保护装置和线路三部分组成。
断路器本身无保护功能，只能起到开断电流及灭弧作用。
高压柜的保护是靠保护继电器来完成，（传统保护方式或综合保护方式）。
保护原始是由多个继电器分别起到不同的功能。
然后由不同继电器在线路中起各自的保护作用。
2、综合保护继电器的名词解释：（1）电流保护一般分为三段：A、过流保护I ＞：一般指电路中的电流超过额定电流值后，断开断路器进行保护。
分为：定时限过电流保护是指保护装置的动作时间不随短路电流的大小而变化的保护。
反时限过电流保护是指保护装置的动作时间随短路电流的增大而自动减小的保护。
B、延时速断I ＞＞：为了弥补瞬时速断保护不能保护线路全长的缺点，常采用略带时限的速断保护，即延时速断保护。
这种保护一般与瞬时速断保护配合使用，其特点与定时限过电流保护装置基本相同，所不同的是其动作时间比定时限过电流保护的整定时间短。
C、速断保护I ＞＞＞：速断保护是电力设备的主保护，动作电流为最大短路电流的K倍。
（无选择性的瞬时跳闸保护）（2）重合闸保护：用于线路发生瞬态故障保护动作后，故障马上消失的再一次合闸，也可以二次（或三次）用在线路上，出现永久性故障不能重合闸，重合闸不能用在终端变压器或电动机上。
（3）后加速：指重合闸后加速保护。
重合于故障线路上的一种无选择性的瞬时跳闸保护。
（4）前加速：指重合闸前加速保护。
（5）低周减载保护：一般指线路发生故障后，频率下降时的一种保护。
（6）差动保护：一种变压器和电动机的保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作回路的几个基本概念从某种意义上讲，电力系统是一门较“传统”的技术。
发展到现在，其原理本身并没有象通讯领域那样不断有“天翻地覆”的变化和发展。
变电站保护和监控等二次领域也不例外，只是随着微电子和计算机及通信等基础领域技术的发展，实现的方法和方式发生了变化。
比如保护从最早的电磁式到分立元件到集成电路直到现在的微机保护；变电站监控也从原先的仪表光字牌信号到集中式RTU 直到现在的综合自动化。
原理都基本上没有大的改变。
我们在综自调试工程现场碰到的很多信号（比如事故总，控制回路断线等）的概念都是从原先传统电磁式的变电站二次控制系统/中央信号系统延伸过来的，同时在现场调试碰到的很多问题都跟开关等二次控制回路有关。
操作回路看似简单，似乎没有多少技术含量。
但是我们只有了解了有关基本概念的由来，同时熟练掌握我们产品操作回路的特点和应用，才能在调试工作中灵活处理有关问题。
1、KKJ （合后继电器）1.1 KKJ 的由来包括RCS 和LFP 系列在内几乎所有类型的操作回路都会有KKJ 继电器。
它是从电力系统KK 操作把手的合后位置接点延伸出来的，所以叫KKJ 。
传统的二次控制回路对开关的手合手分是采用一种俗称KK 开关的操作把手。
该把手有“预分-分-分后、预合-合-合后”6个状态。
其中“分、合”是瞬动的两个位置，其余4个位置都是可固定住的。
当用户合闸操作时，先把把手从“分后”打到“预合”，这时一副预合接点会接通闪光小母线，提醒用户注意确认开关是否正确。
从“预合”打到头即“合”。
开关合上后，在复位弹簧作用下，KK 把手返回自动进入“合后”位置并固定在这个位置。
分闸操作同此过程类似，只是分闸后，KK 把手进入“分后” 位置。
KK 把手的纵轴上可以加装一节节的接点。
当KK 把手处于“合后” 位置时，其“合后位置”接点闭合。
KK 把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。
“合后位置”接点闭合代表开关是人为合上的；同样的“分后位置” 接点闭合代表开关是人为分开的。
“合后位置”接点在传统二次控制回路里主要有两个作用：一是启动事故总音响和光字牌告警；二是启动保护重合闸。
这两个作用都是通过位置不对应来实现的。
所谓位置不对应，就是KK 把手位置和开关实际位置对应不起来，开关的TWJ （跳闸位置）接点同“合后位置”接点串联就构成了不对应回路。
开关人为合上后，“合后位置”接点会一直闭合。
保护跳闸或开关偷跳，KK 把手位置不会有任何变化，自然“合后位置”接点也不会变化，当开关跳开TWJ 接点闭合，位置不对应回路导通，启动重合闸和接通事故总音响和光字牌回路。
事故发生后，需要值班员去复归对位，即把KK 把手扳到“分后位置”。
不对应回路断开，事故音响停止，掉牌复归。
因为传统二次回路主要是考虑就地操作。
当90年代初电力系统进行“无人值守”改造时，碰到的一个很棘手的问题就是遥控如何和上述传统二次回路配合。
因为当时设备自动化水平的限制，“无人值守”实现的途径是通过在传统二次回路基础上，增加具备 “四遥”（ 遥控/遥调/遥测/遥信）功能的集中式RTU 来实现，也即我们常说的老站改造（单纯保护配集中式RTU ）模式。
遥控是通过RTU 遥控输出接点并在手动接点上实现，当开关遥控分闸时，因为KK 把手依旧不能自动变位，会因为位置不对应启动重合闸和事故音响。
无人值守站不可能靠人去手动对位，同时也不可能在KK 把手上加装电机，遥控时同时驱动电机让KK 把手变位，成本太高也不可靠。
对此问题，当时普遍采取的解决办法是遥控输出2付接点，一付跳开关，一付给重合闸放电（当时的重合闸功能是通过在一定条件下，对储能电容储能。
重合闸动作时由该电容对合闸线圈放电实现。
RCS96XX 系列线路保护的重合闸充电过程就是模拟的对电容充电的过程）。
对于误发事故总信号，没有什么太好的办法解决，考虑到改造的目的是实现无人值守，所以一般是采取直接取消不对应启动事总回路的办法。
目前阶段，变电站综合自动化的实现方式发生了很大的变化。
传统的灯光音响、信号回路已全部取消，开关的控制操作回路和重合闸功能都已集中在高集成度的保护测控单元内部。
但上述几方面的问题依然存在，只是各厂家采取的解决方式不同。
有些厂家的设备对此问题采取了回避，直接采用保护动作来启动重合闸和事总信号。
也就是说没法实现不对应启动原理，如果开关偷跳则不能启动重合闸和发出事总信号。
这种方法并不可取，虽然厂家宣称开关偷跳概率极小，但毕竟存在这种可能南瑞公司产品的操作回路里通过增加KKJ 继电器，巧妙的解决了不对应启动的问题。
KKJ 继电器实际上就是一个双圈磁保持的双位置继电器。
该继电器有一动作线圈和复归线圈，当动作线圈加上一个“触发”动作电压后，接点闭合。
此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个动作电压，接点才会返回。
当然这时如果线圈失电，接点也会维持原打开状态。
手动/遥控合闸时同时启动KKJ 的动作线圈，手动/遥控分闸时同时启动KKJ 的复归线圈，而保护跳闸则不启动复归线圈（以96XX 系列操作回路为例，保护跳闸和手动/遥控跳闸回路之间加有的二极管就是为实现此目的）。
这样KKJ 继电器（其常开接点的含义即我们传统的合后位置）就完全模拟了传统KK 把手的功能，这样既延续了电力系统的传统习惯，同时也满足了变电站综合自动化技术的需要。
1.2 KKJ 的含义和应用a、开关位置不对应启动重合闸。
b、手跳闭锁重合闸。
保护跳闸分后接点不会闭合，只有手动跳闸后，分后接点才会闭合，给重合闸电容放电，从而实现对重合闸的闭锁。
c、手跳闭锁备自投。
原理同手跳闭锁重合闸一样。
d、开关位置不对应产生事故总信号。
操作回路中的KKJ继电器同传统KK把手所起作用一致，也主要应用在上述方面。
我们只采用了其常开接点的含义（即合后位置）：KKJ=1代表开关为人为（手动或遥控）合上；KKJ=0代表开关为人为（手动或遥控）分开。
2、HBJ（合闸保持继电器）和TBJ（跳闸保持继电器）3、单装置的事故总信号及全站事故总4、TWJ/HWJ位置继电器和控制回路断线5、防跳回路及同开关防跳的配合（先占个地儿，改天来补上）2、HBJ（合闸保持继电器）和TBJ（跳闸保持继电器）2.1 跳合闸保持回路的作用传统电磁式保护的操作回路是同保护继电器互相独立的。
操作回路主要起三个作用：a) 增加接点容量。
由保护元件的接点直接通断开关的跳合闸回路，容易导致保护出口接点烧毁，所以由操作回路的大容量中间继电器来重动。
b) 增加接点数量，如开关本体所能提供的TWJ和HWJ等接点数量有限，通过操作回路，增加接点从而实现如跳合位指示和控制回路监视及不对应启动重合闸等逻辑功能。
c) 防止开关跳跃（简称防跳）功能。
随着变电站综合自动化技术的发展，低压保护测控一体化、分层分布结构、分散式安装等已成为业界公认的发展趋势，操作回路必然要集成到保护装置内部。
而操作回路主要由继电器等分立元件组成，它往往体积较大，这同保护装置体积要小型化的要求产生了矛盾。
各厂家对此采取的处理方信息短讯邮箱No.3好友搜索引用回复Re:操作回路的几个基本概念（南瑞培训资料）式，往往是采用小型继电器（工作电源一般为DC24V），并对传统操作回路做适量的简化。
一些厂家直接取消了保持回路,采用出口继电器加适量延时的方式。
这种方式国外的保护常用，如ABB、西门子等。
微机保护测控装置采用小型密封继电器后，虽然各厂家的说明书上一般都标有接点容量为DC220V，5A 等，目前最常用的开关操作机构是弹簧操作机构，而弹操机构的分合电流一般较小，10KV开关0.5A~1 A左右，110KV开关2~4A左右，这样单从跳合闸参数来看，似乎没有问题，但实际上这是接点的导通容量，而我们重点要考虑的是接点的分断能力。
因为跳合闸回路接有跳合闸线圈，属于感性负载，接点在断开时，会承受线圈产生的很高的反向浪涌电压，往往会造成接点拉弧，导致接点烧毁。
而采用保持回路后，保护出口接点在导通跳合闸回路的同时启动保持回路，由保持回路来保证即使保护接点断开，而跳合闸回路仍旧导通，切断跳合闸线圈回路由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成。
从而既保证了开关的可靠分合，也避免了保护接点直接拉弧。
所以在电力部的继电保护反措要求中明确规定应有保持回路。
采用取消保持继电器，通过增加继电器接点动作时间，靠时间躲过接点拉弧的方式。
看似巧妙，实际上并不可取。
首先这种方式就违背了反措的要求，采用保持回路，并不仅仅是为了防止接点损坏，最主要且接点闭合时间的多少，也是很重要的参数，如果设置不当，也会出问题。
另外即使时间设置合适，如果开关本身辅助触点不能及时分开，到达预定延时后，还是由保护接点分断跳合闸回路，还是会导致接点烧毁。
3、单装置的事故总信号及全站事故总3.1 96XX系列线路保护装置的事故总信号96XX系列线路保护本身带有操作回路的保护装置，都可以产生事故总信号。
事总信号即可以通过硬接点开出也可以通过串口通讯上送，前者适用用非综自站，由专门的测控装置开入量采集；后者适用于综自站。
事总信号也是根据位置不对应原理产生，即事总=KKJ+TWJ。
装置对事总信号的采集判断，并不是KKJ和TWJ两个接点位置简单的串联，也就是说并不是一旦KKJ和TWJ一都为1，就马上判为事总=1。
在程序上加了一个判断延时（类似遥信去抖）。
2000年初，在RCS9000系统刚推向市场时，在现场调试时发现，开关手动或遥控合闸时，会瞬间发出事总信号。
经过分析发现，因为手动或遥控合闸时，在接通合闸回路的同时，启动KKJ，KKJ=1；而TWJ返回为0需要先启动HBJ继电器，HBJ接点闭合，TWJ线圈被短接，导致TWJ返回，TWJ返回的要比KKJ动作的慢，这样会瞬间造成KKJ+TWJ=1，符合事总信号条件，判为事总。
TWJ马上返回，事总信号在瞬时发出后也返回。
（以上情况是分析最常见的TWJ负端并在合闸回路的情况,如果TWJ负端单独接一付开关的常闭辅助触点,开关合上后才返回，那么事总信号=1的时间将会加长）。
为了躲过这段时间，在程序中对事总判断加了延时，初期的程序是对通讯上送和接点开出的事总都加了400ms延时，即TWJ和K KJ都为1后还要等待400ms，如果两者仍为1，才判为事总=1。
现在的程序这方面同以往略有差别：对硬接点开出的事总还是400ms延时；通讯上送的事总是40 ms延时。
考虑到无人值守的需要，96XX系列线路保护的事故总信号一旦产生后将持续3s，自动复归。
这一点对硬接点开出还是通讯上送的事总信号处理是一样的。
这样处理主要是防止某装置发生一次事故后，如果不自动复归，该装置或其它装置再发生事故，全站事故总无法再次告警。
