课题二 电阻器的识别与检测
电阻器的识别与检测
任务一电阻器的识别与检测【任务描述】作为电路中最常用的器件，电阻器，通常简称为电阻。
电阻几乎是任何一个电子线路中不可缺少的一种器件，在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。
那么如何识别电阻器？如何检测电阻器？下面让我们通过本任务的学习，掌握电阻器的基本知识。
【知识目标】1、掌握各种电阻器、电位器的种类、作用与标识方法。
2、掌握各种电阻器、电位器的主要参数。
【技能目标】1、能用目视法判断、识别常见电阻器、电位器的种类，能正确说出各种电阻器、电位器的名称。
2、对电阻器、电位器上标识的主要参数能正确识读，了解该电阻器、电位器的作用和用途。
3、会使用万用表对各种电阻器和电位器进行正确测量并对其质量做出评价。
【技能知识】电阻器通常简称为电阻,电阻是电子元器件应用最广泛的一种，其质量的好坏对电路的性能有较大影响。
电阻的主要用途是稳定和调节电路中的电压和电流，其次还可以作为分流器、分压器和消耗电能的负载等。
一、电阻的分类在电子电路中常用的电阻分三大类：阻值固定的电阻称为固定电阻或普通电阻；阻值连续可变的电阻称为可变电阻（电位器和微调电阻）；具有特殊作用的电阻器称为敏感电阻（如热敏电阻、光敏电阻、气敏电阻等）。
按制作材料分类电阻器又可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
按制作工艺分类电阻器又可分为：通孔式电阻器和贴片式电阻器两大类。
1、固定电阻的外形及特点（如表1.1.1所示）表1.1.1普通电阻的外形及特点名称实物图结构和特点碳膜电阻碳膜电阻是以碳膜作为基本材料，利用浸渍或真空蒸发形成结晶的电阻膜（碳膜）,属于通用性电阻。
金属氧化膜电阻金属氧化膜电阻是在陶瓷机体上蒸发一层金属氧化膜，然后再涂一层硅树脂胶，使电阻的表面坚硬而不易碎坏。
金属膜电阻金属膜电阻以特种稀有金属作为电阻材料，在陶瓷基体上，利用厚膜技术进行涂层和焙烧的方法形成电阻膜。
实训3、电阻的识别与检测
用字母R 表示； 文档从互联网中收集，已重新修正排版，word 格式支持编辑，如有帮助欢迎下载支持。

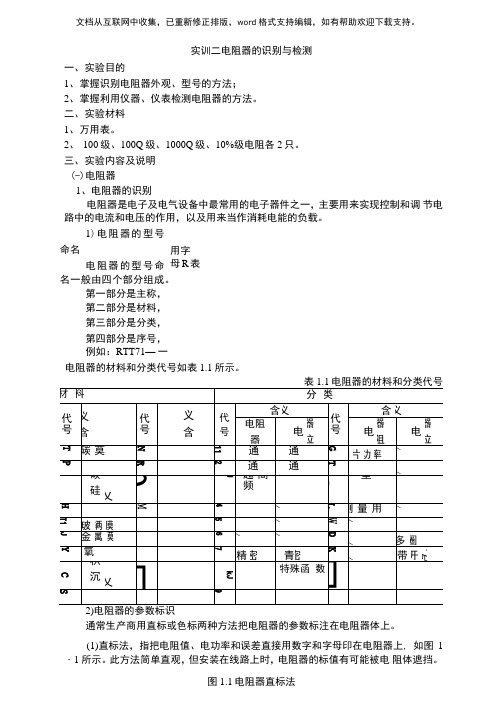

实训二电阻器的识别与检测一、 实验目的1、 掌握识别电阻器外观、型号的方法；2、 掌握利用仪器、仪表检测电阻器的方法。
二、 实验材料 1、 万用表。
2、 100级、100Q 级、1000Q 级、10%级电阻各2只。
三、 实验内容及说明 (-)电阻器1、电阻器的识别电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调 节电路中的电流和电压的作用，以及用来当作消耗电能的负载。
1)电阻器的型号命名电阻器的型号命名一般由四个部分组成。
第一部分是主称，第二部分是材料， 第三部分是分类， 第四部分是序号， 例如：RTT71— 一电阻器的材料和分类代号如表1.1所示。
2)电阻器的参数标识通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。
(1)直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上, 如图1・1所示。
此方法简单直观，但安装在线路上时，电阻器的标值有可能被电 阻体遮挡。
图1.1电阻器直标法(2)色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻lword格式支持编辑，如有帮助欢迎下载支持。
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
值。
四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环表示电阻的阻值，一条环表示误差。
例如：四条色环：红紫橙金27 X103±5%27 (1±5%)k Q五条色环：棕红里八小金棕120 X10'1±1%12 (1±5%)Q 四条环色标法如图1・2所示。
图1・2电阻器色标法色环的含义如表1・2所示。
2、电阻器的测量在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大2word格式支持编辑.如有帮助欢迎下载支持°。
电阻的识别与检测40850ppt课件
22.05.2020
.
20
电阻的测量
测量电阻一般可用万用表和欧姆表，精 确测量可用电阻电桥，也可根据欧姆定 律通过测量电阻上的压降和通过电阻上 的电流来间接测量电阻值。
22.05.2020
.
21
万用表测量电阻
将万用表拨到电阻档 根据阻值范围选择合适的量程 测阻值前先调零 测量、读数
测量完毕将万用表拨到交流电压最 高档或OFF档
电阻的识别与检测
迁安市职教中心 郑立冬
电子邮箱：zldwqy766@
22.05.2020
.
1
教 学项 目
认识常见的电阻 掌握电阻的标识方法 色环电阻的标注与检测 电阻器的简单测试
22.05.2020
.
2
教 学目 标
认知目标：
1、了解常见电阻器的基本作 用
2、了解电阻器的种类 3、掌握电阻器的标识方法
表的含义。 怎样确认色环电阻的识读顺序？
22.05.2020
.
25
6R2J
3K6K
电阻标称值：6.2Ω 允许偏差：±5%
22.05.2020
电阻标称值：3.6kΩ 允许偏差： ±10%
.
12
二 电阻的标识
数码法：用三位数字来表示元件的标称值 。
473 阻值：47×103=47k
22.05.2020
.
13
三 色环电阻的标注与检测
色标法有什么优点？
色环标识法可以从任意角度一次性的读 取代表电阻值的颜色信息
1
1
101
±1%
2
2
102
±2%
3
3
103
4
4
104
电阻器的识别与检测资料[文字可编辑]
![电阻器的识别与检测资料[文字可编辑]](https://img.taocdn.com/s3/m/91148aa70066f5335b812151.png)
六、电阻器的标注方法
示例
101M 100Ω±20% （M是允许误差） 472J 4.7kΩ±5% （J是允许误差） 6801 6.8kΩ
练习100 243 R68 332
七、电位器
1、电位器的电路符号
电位器在电路中用字母 常用的图形符号如图所示
。R P 表示，
文字 D
F
G
J
K
M
符号
允许 ±0.5 ±1% ±2% ±5% ±10 ±20
误差
%
%
%
六、电阻器的标注方法
示例
Ω47K 0.47 Ω±10%（K是允许误差） 2k2 J 2.2k Ω±5% （J是允许误差） 4M7K 4.7M Ω ±10% （K是允许误 差） 练习 1R5J 6K8J 10R
六、电阻器的标注方法
实芯碳质电阻器
RS型
过负荷能力强，可靠性较高，但噪声大、精度差、 分布电容电感大，不适宜要求较高的电路。
线绕电阻器 碳膜电位器
RX型 WT型
阻值精确、功率范围大、工作稳定可靠、噪声小、 耐热性能好，主要用于精密和大功率场合。但其体 积较大、高频性能差、时间常数大、自身电感较大， 不适用于高频电路
阻值变化和中间触头位置的关系。并有大型、小型、 微型几种，有的和开关组成带开关电位器。碳膜电 位器应用广泛
二、电阻器的分类 3、敏感电阻的外形图
电阻常器用的类电型阻型的号性应能用与特点特点
碳膜电阻器
金属膜电阻器
金属膜氧化膜电 阻器
RT型 RJ型
RY型
性能一般，价各便宜，大量应用于普通电路中。
与碳膜电阻相比，体积小，噪声低，稳定性好，但 成本较高，多用于要求较高的电路中
电阻的识别与检测(最新)
1.1 电阻器基础知识 1.2 通孔插装电阻器 1.3 片式电阻器 1.4 特殊功能电阻器 1.5 电阻器的检测实训
精品 PPT 可修改
1
1.1 电阻器基础知识
1.1.1 电阻器的功能
当电流流过导体时，导体对电流的阻力作用称为电阻， 用符号R表示。在电路中起电阻作用的元件称为电阻 器，简称电阻 。
精品 PPT 可修改
15
（2）圆柱形电阻器标称数值的标注。 圆柱形电阻器用三位、四位或五位色环表示阻值的大 小，每位色环所代表的意义与通孔插装色环电阻完全 一样。
4．主要技术参数
精品 PPT 可修改
16
5．片式电阻器的焊端结构 片状SMT电阻器的电极焊端一般由三层金属构成
精品 PPT 可修改
17
1．力敏电阻器 力敏电阻器是一种能将机械力转换为电信号的特殊元 件。 2．磁敏电阻器 磁敏电阻器是采用锑化铟（InSb）或砷化铟（InAs） 等材料，根据半导体的磁阻效应制成的敏感电阻器。
精品 PPT 可修改
25
1.4.6 水泥电阻器和熔断电阻器 1．水泥电阻
精品 PPT 可修改
水泥电阻 器有普通 水泥电阻 器和水泥 线绕电阻 器两类。 水泥线绕 电阻器属 于功率较 大的电阻， 能够允许 较大电流 的通过。
1.3.2 片式排电阻（电阻网络）
排电阻也称电阻网络或集成电阻，简称排阻，它是将 多个参数与性能一致的电阻，按预定的配置要求连接 后置于一个组装体内的电阻网络。
精品 PPT 可修改
18
1.4 特殊功能电阻器
1.4.1 热敏电阻器
热敏电阻器是电阻值随温 度变化而变化的敏感元件。
电阻值随温度上升而增加 的是正温度系数（PTC） 热敏电阻器；
电阻器识别与检测实训总结
电阻器识别与检测实训总结
变压器在电路中的主要作用是交流电压变换和阻抗变换。
变压器的电压变换是指通过变压器将电路电压升高或降低。
绕在同一骨架或铁芯上的两个线圈就能构成一个变压器。
在电子电器中，变压器是利用互耦线圈实现升压或降压功能的，如果对变压器一侧线圈（初级线圈）施加变化的电压（如交流电压），利用互感原理就会在另一侧线圈（次级线圈）中得到一个电压。
如果对初级线圈施加较高的电压，在次级得到较低的电压，这种变压器叫做降压变压器。
如果对初级线圈施加较低的电压，在次级得到较高的电压，这种变压器叫做升压变压器。
变压器可以用万用表进行检测，一是检测绕组线圈通断，二是检测绕组线圈之间的绝缘电阻，三是检测绕组线圈与铁芯之间的绝缘电阻。
电阻器的识别和检测—色标
电阻器的识别和检测—色标色标法是指不同颜色表示元件不同参数的方法。
在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。
其中，最常用的是色环法。
色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。
下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。
如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。
如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。
下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。
图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。
判断色环电阻的第一条色环的方法（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。
而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。
（2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。
如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。
（3）第一条色环比较靠近电阻器一端引脚。
（4）表示电阻器标称阻值的那四条环之间的间隔距离一般为等距离，而表示偏差的色环（即最后一条色环）一般与第四条色环的间隔比较大，以此判断哪一条为最后一条色环。
如图所示。
在识别色环电阻器时，要注意以下几点：1.色环表中的标称阻值单位为 。
2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。
3.对于一些功率大的色环电阻器，在其外表将显示出它的功率，图示色环电阻表面上的数字2表示为此电阻的功率为2W。
电阻的识别与检测
电阻器，通常简称为电阻，用大写字母R表示，是一个限流元件。
电阻一般是两个引脚，将电阻接在电路中，起到限制支路电流作用。
一、电阻的识别使用电阻，必须得知道如何认识电阻的大小。
每个电阻上都有色环，即根据色环法，来读取电阻的大小。
所谓的色环法就是用不同颜色的色标来表示电阻参数。
色环电阻有4个色环的，也有5个色环的，各个色环代表的意义如下表：根据电阻上的色环位置的不同，其代表的意义也不一样。
以五色环为例介绍每条色环的意义，如下图所示：在设计电路中使用的是常见的5色环电阻，颜色分别是棕、黑、黑、棕、棕。
第1、2、3条代表数值，分别代表的数值是1、0、0；第4条表示倍数，棕色为1倍；第5条代表误差，棕色表示误差范围为+1%。
如下图所示：根据色环表可得上图电阻值：100 ×101=1000? 误差范围为正负10 ?读取色环电阻的参数，首先要判断读数的方向。
一般来说，表示误差的色环离开其他几个色环较远并且较宽一些。
判断好方向后，就可以从左向右读数。
二、电阻的分类1、碳膜电阻（RT）碳氢化合物在高温和真空中分解，使碳紧密附在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜的厚度和长度可以得到不同的阻值。
碳膜电阻器的阻值范围为1Ω~10MΩ。
额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。
其特点具有极好的长期稳定性，电压的改变对阻值的影响极小，且具有负温度系数。
价格低，制作容易，生产成本低，价格便宜，但体积较大。
相对于我们学生来说，碳膜电阻具有的价格低，是最实用的电阻。
也是使用范围最广的电阻，基本上每块电路板都有。
此外还有金属膜电阻（RJ）,金属氧化膜电阻（RY）,线绕电阻（RX）,有实心电阻{（RS）,熔断电阻（RF）,水泥电阻（RX）,零欧姆电阻等。
因为我们使用的是碳膜电阻，再此就不一一介绍了，有兴趣的同学可以自己去网上搜索相关资料。
三、电阻的检测在我们平时的使用中，我们不仅要学会电阻的识别，还要学会用专业仪器仪表来检测电阻的好坏。
电阻器的识别与检测(新)
电阻的种类（一）
碳膜电阻
电阻的种类（二）
网络排阻
电阻的种类（三 ）
金属膜电 阻
水泥电阻
电阻的种类（四 ）
光敏电阻
贴片电阻
电阻的种类（五）
热敏电阻
玻璃釉可调电位器
电阻的种类（六）
线绕电位器
碳膜电位器
电阻结构和特点
电阻种类和特点
任务评价
电阻器型号的识别
序号(用数字表示) 特征(用数字、字母表示) 材料（用字母表示） 主称、色标法：用不同的颜色代表数字，可表示 标值和偏差，通常在电阻上有四道或者五 道色环。
当电阻为四环时，最后一环必为金色、银色 或无色，前两位为有效数字， 第三位为乘 方数，第四位为偏差。 当电阻为五环时， 前三位为有效数字， 第四位为乘方数， 第 五位为误差，最後一环与前面四环距离较 大。
四色环电阻值读数方法
五色环电阻值读数方法
颜色的含义
色环电阻识读
练习
任务评价
说出给出型号电阻器的含义
任务评价
电阻值的表示方法（一）
1、直标法：用数字和单位符号在电阻 器表面标出阻值，其允许误差直接用 百分数表示，若电阻上未注偏差，则 均为±20%
2、数码法：在电阻器上用三位数码表 示标称值的标志方法。数码从左到右， 第一、二位为有效值，第三位为倍率， 即前二位数乘以10n（n=0-8），单位 为欧。
电阻的识别与检测
第 1 页（注：根据需要可多页）教学过程教学程序教师活动学生活动设计意图实训90分钟学+练+ 学+练活动三：1.播放多媒体，布置实训任务：识读四色环电阻和五色环电阻。
2.播放多媒体，讲述四环电阻识读方法。
3.讲述识读四色环电阻技巧。
并让学生记录下来，牢记。
活动四：1.多媒体显示9组四环电阻颜色，第一组讲述，其他8组分组练习。
活动五：1.讲述识读五色环电阻技巧。
并让学生记录下来，牢记。
2.多媒体显示9组四环电阻颜色，第一组讲述，其他8组分组练习。
活动三：1.观看多媒体，明确学习任务。
2.学习并牢记四环电阻识读方法。
3.学生书写并牢记识读四色环电阻技巧。
活动四：每组成员负责识读两组色环电阻。
答对了个人加5分，小组成员加3分。
活动五：记录五环电阻识读技巧，待老师讲解完之后，分组识读五色环电阻。
如何识别五色环电阻第一环？A、偏差环距其它环较远且较宽。
B、第一环距端部较近。
C、有效数字环无金、银色。
（若某端环起第1、 2环有金或银色，则另一端为第一环。
）明确告知本节课的学习任务，使学生带有明确的目的学习，能提升学习效率，知道学有所用。
理论知识与实践活动交替实行理论实践相结合，理论指导实践，通过实践巩固理论。
通过度组活动学生能够更快更好的掌握色环电阻的识读。
