塑胶模具收缩率表
注塑件收缩率参数表
模具温度 [℃] 50 5-75 50-80 50-90 40-90 50-70 30-70 50-75 50-80
70 15-50 30-50 90-100 200-230
收缩率 [%] 0.3-0.6 0.5-0.6 0.5-0.7 0.4-0.7 0.4-0.6 1.5-5.0 1.5-3.0 1.0-2.5 0.5-1.2
PS HI-PS SAN ABS ASA LDPE HDPE PP PPGR IB PMP PVC-soft PVC-rigid PVDF PTFE FEP PMMA POM PPO PPO-GR

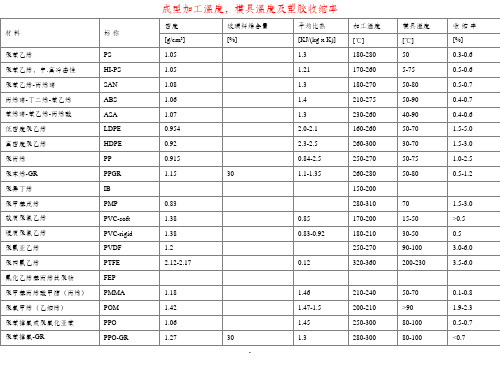

成型加工温度，模具温度及塑胶收缩率
密度
玻璃纤维含量
平均比热
[g/cm3]
[%]
[KJ/(kg x K)]
1.05
1.3
1.05
1.21
1.08
1.3
1.06
1.4
1.07
1.3
0.954
2.0-2.1
0.92
2.3-2.5
0.915
0.84-2.5
1.15
30
1.1-1.35
0.83 1.38 1.38 1.2 2.12-2.17
0.85 0.83-0.92
0.12
加工温度 [℃] 180-280 170-260 180-270 210-275 230-260 160-260 260-300 250-270 260-280 150-200 280-310 170-200 180-210 250-270 320-360
1.2-2.0
1.5-2.5 0.3-1.2 0.5-2.2 0.3-1 0.5-2.5 0.5-1.5 0.5-1.5 0.5-1.5 0.7 0.2 0.9 1.2 1.2-2 0.8-1.8 0.5-0.8 0.2
塑料收缩率表（加玻纤材料）
塑料收缩率表（加玻纤材料）加玻纤塑料收缩率表尼龙等改性工程塑料成型收缩率（ASTM D955）PA6系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA6 0.5-0.8 PA6G15 20%玻纤增强PA6 0.4-0.6 PA6G20 30%玻纤增强PA6 0.3-0.5 PA6G30 40%玻纤增强PA6 0.1-0.3 PA6G40 50%玻纤增强PA6 0.1-0.3 PA6G50 25%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30 无卤阻燃PA6 0.8-1.2 Z-PA630%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充PA6 0.8-1.2 PA6M30 30%玻纤矿物复合填充PA6 0.3-0.5 PA6M30 40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M30 40%矿物填充PA6 0.4-0.7 PA6M40PA6一般注塑级 1.4-1.8 PA6PA6快速成型 1.2-1.6 PA6PA6一般增韧 1.0-1.5 PA6PA6中等增韧0.9-1.3 PA6PA6超增韧0.9-1.3 PA6MoS2填充耐磨PA6 1.0-1.4 PA6PA66系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA66 0.6-0.9 PA66G15 20%玻纤增强PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解PA66 0.3-0.6 PA66G30 40%玻纤增强PA66 0.2-0.5 PA66G40 50%玻纤增强PA66 0.1-0.3 PA66G50 25%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G25 30%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G30 30%矿物填充无卤阻燃PA660.2-0.4 PA66M30 无卤阻燃PA66 0.8-1.2 Z-PA66 30%矿物填充无卤阻燃PA66 0.4-0.7 Z-PA66M3030%玻璃微珠填充PA66 0.8-1.2 PA66M30 30%玻纤矿物复合填充PA66 0.2-0.5 PA66M30 30%矿物填充PA66 0.6-0.9 PA66M30 40%矿物填充PA66 0.4-0.7 PA66M40一般注塑级PA66 1.5-1.8 PA66快速成型PA66 1.5-1.8 PA66一般增韧PA66 1.2-1.7 PA66中等增韧PA66 1.2-1.6 PA66超增韧PA66 1.2-1.6 PA66MoS2填充耐磨PA66 1.2-1.6 PA66PA/ABS系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PA/ABS 0.3-0.6 PA/ABSG10 20%玻纤增强PA/ABS 0.2-0.5 PA/ABSG20 30%玻纤增强PA/ABS 0.1-0.3 PA/ABSG30 20%玻纤增强阻燃PA/ABS 0.2-0.5 Z-PA/ABSG20 耐冲击PA/ABS 0.5-0.8 PA/ABS高冲击PA/ABS 0.8-1.0 PA/ABSPP系列成型收缩率名称及描述成型收缩率% 备注20%滑石粉填充PP 1.0-1.5 PPM2030%滑石粉填充PP 0.8-1.2 PPM3040%滑石粉填充PP 0.8-1.0 PPM4020%滑石粉填充增韧PP 1.0-1.2 PPM2020%碳酸钙填充PP 1.2-1.6 PPM2010%玻纤增强PP 0.7-1.0 PPG1020%玻纤增强PP 0.5-0.8 PPG2030%玻纤增强PP 0.4-0.7 PPG3040%玻纤增强PP 0.3-0.5 PPG4020%玻璃微珠填充PP 1.2-1.6 PPM2030%玻璃微珠填充PP 1.0-1.2 PPM20 15%玻纤增强阻燃PP 0.5-0.7 Z-PPG15 20%玻纤增强阻燃PP 0.3-0.5 Z-PPG20 30%玻纤增强阻燃PP 0.2-0.4 Z-PPG30溴系阻燃级PP 1.5-1.8 PP无卤阻燃级PP 1.3-1.6 PP高流动高钢性PP 1.5-2.0 PP一般增韧PP 1.5-2.0 PP中等增韧PP 1.4-1.9 PP超增韧PP 1.3-1.8 PP耐热老化PP1 1.5-2.0 PP1耐热老化PP2 1.5-2.0 PP2耐热老化PP3 1.5-2.0 PP3抗冲击耐侯PP4 1.5-2.0 PP4高抗冲耐侯PP5 1.5-1.8 PP520%滑石粉填充PP6 1.0-1.2 PP630%滑石粉填充PP7 0.9-1.1 PP740%滑石粉填充PP8 0.8-1.0 PP820%玻纤增强PP9 0.5-0.8 PP930%玻纤增强高耐热PP 0.4-0.7 PP10PC系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC 0.3-0.5 PCG1020%玻纤增强PC 0.3-0.5 PCG2025%玻纤增强PC 0.2-0.4 PCG2530%玻纤增强PC 0.2-0.4 PCG3020%玻纤增强阻燃PC 0.2-0.4 Z-PCG20 25%玻纤增强阻燃PC 0.2-0.4 Z-PCG25 30%玻纤增强阻燃PC 0.2-0.4 Z-PCG30 20%玻纤增强无卤阻燃PC 0.2-0.4 Z-PCG2030%玻纤增强无卤阻燃PC 0.1-0.3 Z-PCG3020%玻璃微珠填充PC 0.3-0.6 PCM20PC/ABS系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PC/ABS 0.2-0.4 PC/ABSG20 溴系阻燃PC/ABS 0.3-0.6 Z-PC/ABS无卤阻燃PC/ABS 0.4-0.7 Z-PC/ABS耐侯级PC/ABS 0.4-0.7 PC/ABS35%PC 0.4-0.6 PC/ABS65%PC 0.4-0.7 PC/ABS85%PC 0.4-0.7 PC/ABSPC/PBT系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC/PBT 0.5-0.8 PC/PBTG10 20%玻纤增强PC/PBT 0.4-0.6 PC/PBTG20 30%玻纤增强PC/PBT 0.3-0.5 PC/PBTG30 30%玻纤增强阻燃高耐热PC/PBT 0.3-0.5 Z-PC/PBTG30 高冲击高耐热PC/PBT 0.6-1.0 PC/PBTPBT/ABS系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PBT/ABS 0.3-0.5 PBT/ABSG20 30%玻纤增强PBT/ABS 0.2-0.4 PBT/ABSG30 20%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG20 30%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG30 通用注塑级PBT/ABS 0.8-1.2 PBT/ABS通用阻燃级PBT/ABS 0.7-1.1 PBT/ABSPBT系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PBT 0.8-1.2 PBTG1015%玻纤增强PBT 0.7-1.0 PBTG1520%玻纤增强PBT 0.4-0.7 PBTG2025%玻纤增强PBT 0.3-0.6 PBTG2530%玻纤增强PBT 0.3-0.5 PBTG3050%玻纤增强PBT 0.1-0.3 PBTG5030%玻纤增强冲击改性PBT 0.3-0.5 PBTG30 10%玻纤增强阻燃PBT 0.7-0.9 Z-PBTG10 20%玻纤增强阻燃PBT 0.4-0.6 Z-PBTG20 30%玻纤增强阻燃PBT 0.3-0.5 Z-PBTG30一般增韧PBT 1.4-1.8 PBT中等增韧PBT 1.2-1.6 PBT超增韧PBT 1.0-1.5 PBTPTFE一般耐磨改性PBT 1.5-2.0 PBT阻燃级PBT 1.2-1.7 Z-PBTABS系列成型收缩率影响塑料制品收缩率的因素名称及描述成型收缩率% 备注20%玻纤增强ABS 0.2-0.4 ABSG2025%玻纤增强ABS 0.2-0.4 ABSG2530%玻纤增强ABS 0.1-0.3 ABSG3020%玻纤增强阻燃ABS 0.1-0.3 Z-ABSG20一般阻燃级ABS 0.4-0.7 Z-ABS一般注塑级ABS 0.4-0.7 ABS耐侯级ABS 0.4-0.7 ABS。

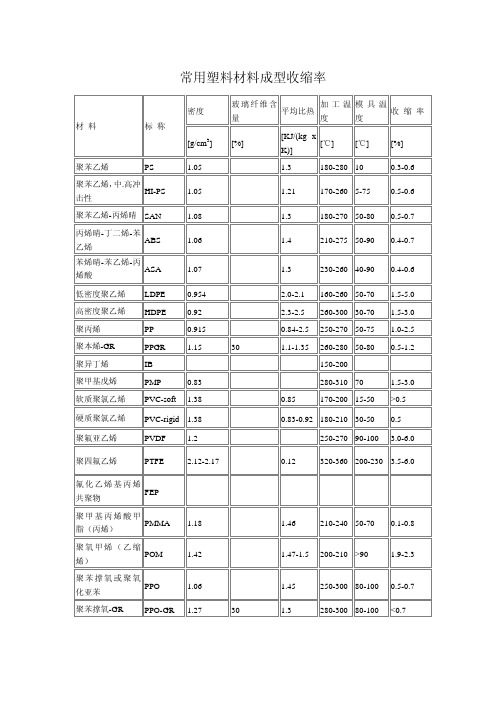

常用塑料材料成型收缩率
0.84-2.5 250-270 50-75 1.0-2.5
30
1.1-1.35 260-280 50-80 0.5-1.2
150-200
280-310 70
1.5-3.0
0.85
170-200 15-50 >0.5
0.83-0.92 180-210 30-50 0.5
250-270 90-100 3.0-6.0
40-60 150-170 0.5-0.8
环氧树脂
EP
1.9
30-80
1.7-1.9 ca.70
a 注意与流动方向及横向的不同收缩率，制程影响。
b 共聚物
160-170 0.2
聚四氟乙烯
PTFE
2.12-2.17
0.12
320-360 200-230 3.5-6.0
氟化乙烯基丙烯
共聚物
FEP
聚甲基丙烯酸甲
脂（丙烯）
PMMA 1.18
聚氧甲烯（乙缩
烯）
POM
1.42
聚苯撑氧或聚氧
化亚苯
PPO
1.06
聚苯撑氧-GR
PPO-GR 1.27
30
1.46
210-240 50-70 0.1-0.8
1.2-2.0
260-290 140
1.2-2.0
240-260 60-80 1.5-2.5
250-270 60-80 0.3-1.2
1.8
240-260 70-120 0.5-2.2
1.26-1.7 270-290 70-120 0.3-1
1.7
260-290 70-120 0.5-2.5
1.4
280-310 70-120 0.5-1.5
成型加工温度模具温度及射出成型过程中塑胶收缩率
1.3
240-260
60-80
1.5-2.5
聚对苯二甲酸丁二醇酯-GR
PBT-GR
1.52-1.57
30-50
250-270
60-80
0.3-1.2
尼龙6（聚酸胺6）
PA 6
1.14
1.8
240-260
70-120
0.5-2.2
尼龙6-GR
PA 6-GR
1.36-1.65
30-50
1.26-1.7
PA 12
1.01-1.04
1.2
210-250
40-80
0.5-1.5
聚醚矾
PSO
1.37
310-390
100-160
0.7
聚硫化亚苯
PPS
1.64
40
370
>150
0.2
热塑性聚亚胺脂
PUR
1.2
1.85
195-230
20-40
0.9
苯酚甲醛树பைடு நூலகம்GP
PF
1.4
1.3
60-80
170-190
1.2

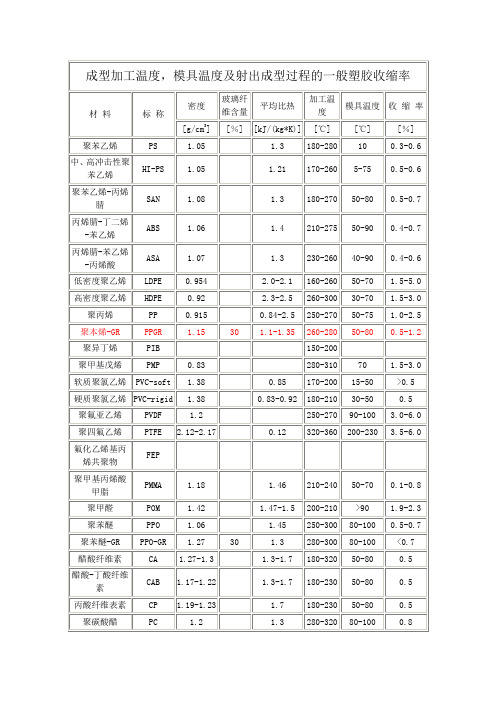

成型加工温度，模具温度及射出成型过程的一般塑胶收缩率
材料
标称
密度
玻璃纤维含量
平均比热
加工温度
模具温度
收缩率
[g/cm3]
[％]
[kJ/(kg*K)]
[℃]
[℃]
[％]
聚苯乙烯
PS
1.05
1.3
180-280
10
0.3-0.6
中、高冲击性聚苯乙烯
HI-PS
1.05
1.21
170-260
塑料收缩率和模具尺寸
塑料收缩率和模具尺寸2007年04月26日星期四 16:47对於成形件壁厚来说，一般由於厚壁的冷却时间较长，因而收缩率也较大，如图1所示。
对一般塑件来说，当熔料流动方向L尺寸与垂直於熔料流方向W尺寸的差异较大时，则收缩率差异也较大。
从熔料流动距离来看，远离浇口部分的压力损失大，因而该处的收缩率也比*近浇口部位大。
因加强筋、孔、凸台和雕刻等形状具有收缩抗力，因而这些部位的收缩率较小。
模具结构浇口形式对收缩率也有影响。
用小浇口时，因保压结束之前浇口即固化而使塑件的收缩率增大。
注塑模中的冷却回路结构也是模具设计中的一个关键。
冷却回路设计得不适当，则因塑件各处温度不均衡而产生收缩差，其结果是使塑件尺寸超差或变形。
在薄壁部分，模具温度分布对收缩率的影响则更为明显。
成形条件料筒温度：料筒温度（塑料温度）较高时，压力传递较好而使收缩力减小。
但用小浇口时，因浇口固化早而使收缩率仍较大。
对於厚壁塑件来说，即使料筒温度较高，其收缩仍较大。
补料：在成形条件中，尽量减少补料以使塑件尺寸保持稳定。
但补料不足则无法保持压力，也会使收缩率增大。
注射压力：注射压力是对收缩率影响较大的因素，特别是充填结束後的保压页号335压力。
在一般情况下，压力较大的时因材料的密度大，收缩率就较小。
注射速度：注射速度对收缩率的影响较小。
但对於薄壁塑件或浇口非常小，以及使用强化材料时，注射速度加快则收缩率小。
模具温度：通常模具温度较高时收缩率也较大。
但对於薄壁塑件，模具温度高则熔料的流动阻抗小，*]而收缩率反而较小。
成形周期：成形周期与收缩率无直接关系。
但需注意，当加快成形周期时，模具温度、熔料温度等必然也发生变化，从而也影响收缩率的变化。
在作材料试验时，应按照由所需产量决定的成形周期进行成形，并对塑件尺寸进行检验。
用此模具进行塑料收缩率试验的实例如下。
注射机：锁模力70t 螺杆直径Φ35mm 螺杆转速80rpm 成形条件：最高注射压力178MPa 料筒温度230(225-230-220-210)℃ 240(235-240-230-220)℃ 250(245-250-240-230)℃ 260(225-260-250-240)℃ 注射速度57cm3/s 注射时间0.44～0.52s 保压时间6.0s 冷却时间15.0s模具尺寸和制造公差模具型腔和型芯的加工尺寸除了通过D=M(1+S)公式计算基本尺寸之外，还有一个加工公差的问题。
常用工程塑料收缩率对照表
塑胶收缩率尼龙等改性工程塑料成型收缩率（ASTM D955) PA6 系列成型收缩率名称及描述成型收缩率% 备注15％玻纤增强PA6 0.5—0。
8 PA6G15 20％玻纤增强PA6 0。
4-0.6 PA6G20 30%玻纤增强PA6 0.3—0。
5 PA6G30 40%玻纤增强PA6 0.1-0.3 PA6G40 50%玻纤增强PA6 0.1—0。
3 PA6G50 25%玻纤增强阻燃PA6 0.2—0。
4 Z-PA6G25 30％玻纤增强阻燃PA6 0。
2-0。
4 Z-PA6G30 30％玻纤增强无卤阻燃PA6 0。
2-0。
4 Z—PA6G30 无卤阻燃PA6 0。
8-1。
2 Z—PA6 30％矿物填充无卤阻燃PA6 0。
5—0.8 Z-PA6M30 30%玻璃微珠填充PA6 0。
8—1.2 PA6M30 30％玻纤矿物复合填充PA6 0.3—0。
5 PA6M30 40％玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30％矿物填充PA6 0。
6-0.9 PA6M30 40%矿物填充PA6 0。
4-0。
7 PA6M40 PA6 一般注塑级 1.4—1.8 PA6 PA6 快速成型1。
2—1。
6 PA6 PA6 一般增韧1。
0-1.5 PA6 PA6 中等增韧0.9—1。
3 PA6 PA6 超增韧0.9-1。
3 PA6 MoS 2 填充耐磨PA6 1。
0—1.4 PA6 PA66 系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA66 0.6-0.9 PA66G15 20％玻纤增强PA66 0.5—0。
8 PA66G20 25%玻纤增强耐热油PA66 0。
4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30％玻纤增强耐水解PA66 0.3—0。
6 PA66G30 40％玻纤增强PA66 0。
2-0.5 PA66G40 50%玻纤增强PA66 0.1-0.3 PA66G50 25％玻纤增强阻燃PA66 0。
常用塑胶缩水率
常用塑胶缩水率常用塑胶缩水率塑料名称：PCTA实际开模缩水率：0.003开模产品类型：化装品塑料名称：PETG实际开模缩水率：0.004开模产品类型：化装品塑料名称：AS实际开模缩水率：0.005开模产品类型：化装品PBT+30%GF实际开模缩水率：0.004保安器上下盖,支架塑料名称：ABS实际开模缩水率：5/1000开模产品类型：电器外壳塑料名称：PP实际开模缩水率：16/1000开模产品类型：餐具塑料名称：POM实际开模缩水率：16/1000开模产品类型：胶轮塑料名称：PC实际开模缩水率：8/1000开模产品类型：手机水晶壳塑料名称：PA6实际开模缩水率：0.020开模产品类型：闭锁器摇臂塑料名称：TPR实际开模缩水率：0.015开模产品类型：车仔轮胎看来这里面多数是做壳子类的高温阻燃材料用得极少塑料名称：LCP实际开模缩水率： 1.5～2/％0开模产品类型：连接器塑料名称：PA6T实际开模缩水率： 3～5/％0开模产品类型：连接器塑料名称：PA9T实际开模缩水率： 3～5/％0开模产品类型：连接器塑料名称：PC940实际开模缩水率： 8/％0开模产品类型：各式插头座外壳塑料名称：NTF FR52实际开模缩水率： 3～5/％0开模产品类型：连接器塑料名称：pom实际开模缩水率：0.018开模产品类型：遥控－开关－支架＝＝塑料名称：POM M90-44实际开模缩水率：0.018开模产品类型：小齿轮塑料名称：POM TR-20实际开模缩水率：0.015开模产品类型：机芯塑料名称：TPR实际开模缩水率：0.012开模产品类型：软胶塑料名称：PPS+30%GF实际开模缩水率：0.0045开模产品类型：测距仪机芯塑料名称：PP实际开模缩水率：0.016开模产品类型：汽车配件(反光镜) 塑料名称：PA+30%GF实际开模缩水率：0.0035开模产品类型：汽车配件(反光镜) 塑料名称：ABS+PA实际开模缩水率：0.007开模产品类型：汽车配件(反光镜) 塑料名称：PVC实际开模缩水率：0.025开模产品类型：汽车配件塑料名称：LCP实际开模缩水率： 0.001-0.002 开模产品类型：电脑连接器塑料名称：POM实际开模缩水率：0.018开模产品类型：小齿轮塑料名称：PVC实际开模缩水率：0.020开模产品类型：医疗器材塑料名称：ABS实际开模缩水率：0.005开模产品类型：医疗器材塑料名称：PP实际开模缩水率：0.020开模产品类型：医疗器材塑料名称：PC实际开模缩水率：0.005开模产品类型：医疗器材塑料名称：PA66实际开模缩水率：0.009开模产品类型：扎带塑料名称：LCP实际开模缩水率：0.002开模产品类型:线圈骨架，电脑连接器塑料名称：H161实际开模缩水率：0.008开模产品类型：电表底壳塑料名称：POM实际开模缩水率：0.025开模产品类型：塑料齿轮塑料名称：PVC实际开模缩水率：0.03开模产品类型：密码箱手柄塑料名称：ABS实际开模缩水率：0.005开模产品类型：汽车配件塑料名称：PP实际开模缩水率：0.025开模产品类型：密码箱塑料名称：PC实际开模缩水率：0.0055开模产品类型：汽车配件塑料名称：PA66实际开模缩水率：0.018开模产品类型：锁具塑料名称：ABS实际开模缩水率：0.0025开模产品类型：伟易达的子母机的支架塑料名称：PA6+35%GF实际开模缩水率：0.004开模产品类型：汽车配件(内部功能件)塑料名称：pom实际开模缩水率：0.018开模产品类型：齿轮,齿条塑料名称：PC+ABS实际开模缩水率：0.045开模产品类型：光驱托盘PMMA(亚加力):5/1000 POM(赛钢):20/1000 PS(硬胶):5/1000 PP(百折胶):16/1000PC(防弹胶):5/1000 ABS(超不碎胶):5/1000HIPS(不碎胶):5/1000 AS(透明大力胶):5/1000GPPS:5/1000 PBT:15/1000PA66(尼龙):16/1000 PA6(尼龙):9/1000TPR(软胶):18/1000 TPU(软胶) 18/1000PE:（软胶）20/1000 KVA（橡皮胶）：20/1000GP（硬胶）：5/1000 CA(酸性胶)：5/1000K唐（KRATON）：20/1000 ACETAL(AC):20/1000PU：20/1000 PVC(软):20/1000PC+ABS:5/1000 BDS(K-RESIN0)/K料:7/1000PA66+50%GPT：2/1000 PA66+30%GPT：3/1000PA66+15%GPT：8/1000 PBT+30%GPT：3/1000PP+20%GPT：5/1000 PP+30%GPT：3/1000以上收缩率经过几年实践得来,在产品不超过300mm平均胶厚不超过3MM以内绝对可靠(产品尺寸有超过300mm的要小计0.0005,产品长宽高尺寸差异太大的要X轴,Y轴,Z轴分开来计算,遇到产品平均胶位过厚,过薄(0.5以下)及产品尺寸大都要特别注意) 塑料名称：RUBBER实际开模缩水率：0.030开模产品类型：手机RUBBER键塑料名称：ABS实际开模缩水率：0.0045开模产品类型：打印机壳塑料名称：ABS实际开模缩水率：0.005开模产品类型：手机壳塑料名称：PP实际开模缩水率：0.015开模产品类型：美的电水壶塑料名称：ABS实际开模缩水率：0.005开模产品类型：美的饮水机塑料名称：PP实际开模缩水率：0.0155开模产品类型：本田汽车壳塑料名称：PA+30%GF实际开模缩水率：0.013开模产品类型：宗申摩托车配件塑料名称：PS实际开模缩水率：0.005开模产品类型:东芝，华凌冰柜抽屉塑料名称：H-PE实际开模缩水率：0.018开模产品类型：美的电水壶塑料名称：ABS实际开模缩水率：0.005开模产品类型：美的饮水机实际开模缩水率：0.0155 开模产品类型：本田汽车壳塑料名称：PA+30%GF 塑料名称：PP实际开模缩水率：0.016 开模产品类型：厨房用品塑料名称：EVA实际开模缩水率：0.025 开模产品类型：厨房用品塑料名称：SAN实际开模缩水率：0.004 开模产品类型：厨房用品塑料名称：POM实际开模缩水率：0.025 开模产品类型：厨房用品实际开模缩水率：0.005 开模产品类型：厨房用品塑料名称：ABS实际开模缩水率：0.003 开模产品类型：键帽塑料名称：PPR实际开模缩水率：0.017 开模产品类型：水管接头塑料名称：pom实际开模缩水率：0.02开模产品类型：调火环塑料名称：pp实际开模缩水率：0.018 开模产品类型：托盘实际开模缩水率：0.005开模产品类型：机壳塑料名称：AS实际开模缩水率：0.004开模产品类型：机壳塑料名称：PA66+30%GF实际开模缩水率：0.005开模产品类型：办公椅的椅脚塑料名称：PP实际开模缩水率：0.016开模产品类型：汽车配件(反光镜)塑料名称：PA+30%GF实际开模缩水率：0.0035开模产品类型：汽车配件(反光镜)塑料名称：ABS+PA实际开模缩水率：0.007开模产品类型：汽车配件(反光镜)实际开模缩水率：0.025开模产品类型：汽车配件塑料名称：ABS+PC实际开模缩水率：0.004开模产品类型：手机面盖底盖塑料名称：PC实际开模缩水率：0.005开模产品类型：手机装饰件塑料名称：TPU实际开模缩水率：0.010开模产品类型：手机胶塞 USB接口胶塞PA+30%GF 实际开模缩水率：0.007电源插头内架。
常用工程塑料收缩率对照表(参考模板)
塑胶收缩率尼龙等改性工程塑料成型收缩率(ASTM D955) PA6 系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA6 0.5-0.8 PA6G15 20%玻纤增强PA6 0.4-0.6 PA6G20 30%玻纤增强PA6 0.3-0.5 PA6G30 40%玻纤增强PA6 0.1-0.3 PA6G40 50%玻纤增强PA6 0.1-0.3 PA6G50 25%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30 无卤阻燃PA6 0.8-1.2 Z-PA6 30%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充PA6 0.8-1.2 PA6M30 30%玻纤矿物复合填充PA6 0.3-0.5 PA6M30 40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M30 40%矿物填充PA6 0.4-0.7 PA6M40 PA6 一般注塑级1.4-1.8 PA6 PA6 快速成型1.2-1.6 PA6 PA6 一般增韧1.0-1.5 PA6 PA6 中等增韧0.9-1.3 PA6 PA6 超增韧0.9-1.3 PA6 MoS 2 填充耐磨PA6 1.0-1.4 PA6 PA66 系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA66 0.6-0.9 PA66G15 20%玻纤增强PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解PA66 0.3-0.6 PA66G30 40%玻纤增强PA66 0.2-0.5 PA66G40 50%玻纤增强PA66 0.1-0.3 PA66G50 25%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G25 30%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G30 30%矿物填充无卤阻燃PA66 0.2-0.4 PA66M30 无卤阻燃PA66 0.8-1.2 Z-PA66 30%矿物填充无卤阻燃PA66 0.4-0.7 Z-PA66M30 30%玻璃微珠填充PA66 0.8-1.2 PA66M30 30%玻纤矿物复合填充PA66 0.2-0.5 PA66M30 30%矿物填充PA66 0.6-0.9 PA66M30 40%矿物填充PA66 0.4-0.7 PA66M40 一般注塑级PA66 1.5-1.8 PA66 快速成型PA66 1.5-1.8 PA66 一般增韧PA66 1.2-1.7 PA66 中等增韧PA66 1.2-1.6 PA66 超增韧PA66 1.2-1.6 PA66 MoS 2 填充耐磨PA66 1.2-1.6 PA66 PA/ABS 系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PA/ABS 0.3-0.6 PA/ABSG10 20%玻纤增强PA/ABS 0.2-0.5 PA/ABSG20 30%玻纤增强PA/ABS 0.1-0.3 PA/ABSG30 20%玻纤增强阻燃PA/ABS 0.2-0.5 Z-PA/ABSG20 耐冲击PA/ABS 0.5-0.8 PA/ABS 高冲击PA/ABS 0.8-1.0 PA/ABS PP 系列成型收缩率名称及描述成型收缩率% 备注20%滑石粉填充PP 1.0-1.5 PPM20 30%滑石粉填充PP 0.8-1.2 PPM30 40%滑石粉填充PP 0.8-1.0 PPM40 20%滑石粉填充增韧PP 1.0-1.2 PPM20 20%碳酸钙填充PP 1.2-1.6 PPM20 10%玻纤增强PP 0.7-1.0 PPG10 20%玻纤增强PP 0.5-0.8 PPG20 30%玻纤增强PP 0.4-0.7 PPG30 40%玻纤增强PP 0.3-0.5 PPG40 20%玻璃微珠填充PP 1.2-1.6 PPM20 30%玻璃微珠填充PP 1.0-1.2 PPM20 15%玻纤增强阻燃PP 0.5-0.7 Z-PPG15 20%玻纤增强阻燃PP 0.3-0.5 Z-PPG20 30%玻纤增强阻燃PP 0.2-0.4 Z-PPG30 溴系阻燃级PP 1.5-1.8 PP 无卤阻燃级PP 1.3-1.6 PP 高流动高钢性PP 1.5-2.0 PP 一般增韧PP 1.5-2.0 PP 中等增韧PP 1.4-1.9 PP 超增韧PP 1.3-1.8 PP 耐热老化PP1 1.5-2.0 PP1 耐热老化PP2 1.5-2.0 PP2 耐热老化PP3 1.5-2.0 PP3 抗冲击耐侯PP4 1.5-2.0 PP4 高抗冲耐侯PP5 1.5-1.8 PP5 20%滑石粉填充PP6 1.0-1.2 PP6 30%滑石粉填充PP7 0.9-1.1 PP7 40%滑石粉填充PP8 0.8-1.0 PP8 20%玻纤增强PP9 0.5-0.8 PP9 30%玻纤增强高耐热PP 0.4-0.7 PP10 PC系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC 0.3-0.5 PCG10 20%玻纤增强PC 0.3-0.5 PCG20 25%玻纤增强PC 0.2-0.4 PCG25 30%玻纤增强PC 0.2-0.4 PCG30 20%玻纤增强阻燃PC 0.2-0.4 Z-PCG20 25%玻纤增强阻燃PC0.2-0.4 Z-PCG25 30%玻纤增强阻燃PC 0.2-0.4 Z-PCG30 20%玻纤增强无卤阻燃PC 0.2-0.4 Z-PCG20 30%玻纤增强无卤阻燃PC 0.1-0.3 Z-PCG30 20%玻璃微珠填充PC 0.3-0.6 PCM20 PC/ABS 系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PC/ABS 0.2-0.4 PC/ABSG20 溴系阻燃PC/ABS 0.3-0.6 Z-PC/ABS 无卤阻燃PC/ABS 0.4-0.7 Z-PC/ABS 耐侯级PC/ABS 0.4-0.7 PC/ABS 35%PC0.4-0.6 PC/ABS 65%PC 0.4-0.7 PC/ABS 85%PC 0.4-0.7 PC/ABS PC/PBT 系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC/PBT 0.5-0.8 PC/PBTG10 20%玻纤增强PC/PBT 0.4-0.6 PC/PBTG20 30%玻纤增强PC/PBT 0.3-0.5 PC/PBTG30 30%玻纤增强阻燃高耐热PC/PBT 0.3-0.5 Z-PC/PBTG30 高冲击高耐热PC/PBT 0.6-1.0 PC/PBT PBT/ABS 系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PBT/ABS 0.3-0.5 PBT/ABSG20 30%玻纤增强PBT/ABS 0.2-0.4 PBT/ABSG30 20%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG20 30%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG30 通用注塑级PBT/ABS 0.8-1.2 PBT/ABS 通用阻燃级PBT/ABS 0.7-1.1 PBT/ABS ABS 系列成型收缩率影响塑料制品收缩率的因素名称及描述成型收缩率% 备注20%玻纤增强ABS 0.2-0.4 ABSG20 25%玻纤增强ABS 0.2-0.4 ABSG25 30%玻纤增强ABS 0.1-0.3 ABSG30 20%玻纤增强阻燃ABS 0.1-0.3 Z-ABSG20 一般阻燃级ABS 0.4-0.7 Z-ABS 一般注塑级ABS 0.4-0.7 ABS 耐侯级ABS 0.4-0.7 ABS---精心整理，希望对您有所帮助。
