现代化医院弱电智能化系统介绍 -
医院弱电智能化各子系统的设计说明及其系统图
医院弱电智能化各子系统的设计说明及其系统图一、智能化系统构成1、信息基础设施系统•综合布线系统•计算机网络系统•有线电视系统•多媒体信息发布及查询系统•公共广播系统•多媒体会议系统•机房建设工程2、安全防范系统•视频监控系统•入侵报警系统•门禁管理系统•电子巡更系统•停车场管理系统3、护理呼叫系统•分诊叫号系统•手术示教系统•婴儿防盗系统•医护专用系统综合布线系统：综合布线系统是建筑物或建筑群内的信息传输网络，它既能使语音、数据通信设备及其它信息管理系统彼此相连，也能使这些设备与外部通信网络相连。
布点原则：导医台设置4个内网点、2个语音点消防控制室设置1个内网点、1个语音点收费处按照工位设置相应点位(冗余1-2个，另布1个UPS电源点)护士站设置4个内网点、1个语音点(另布1个UPS电源点)诊室设置1个内网点、1个语音点主任办公室设置1个内网点、1个外网点、1个语音点医生办公室、会诊室设置4个内网点、1个语音点医生、护士休息室设置1个语音点单人间病房设置1个外网点电梯轿厢设置1个语音点放射科设置1个光纤点，每个放射控制室设置2个内网点手术室需和专业厂商沟通确认内网点、光纤点。
计算机网络系统：计算机网络系统用于开展日常医疗业务（HIS、LIS、PACS、RIS、财务、体检系统等），并具备将来扩容和带宽升级的条件；提供合理、流畅的医院网络安全管理软件平台；提供稳定、实用和安全，具有高宽带、大容量和高速率的计算机网络。
医院共设置3套计算机网络：1.医院内网（医疗业务、信息发布等）2.外网（互联网）3.智能网（监控、门禁、广播等）计算机内网拓扑图计算机外网拓扑图计算机智能网拓扑图有线电视系统：有线电视系统分为前端部分、干线传输部分和分配网络三个部分。
有线电视前端集中解调设备设在中心机房，有线电视节目进户采用集中解调方式，通过机顶盒解码后接入混合器，混合自办节目后经过分配网络传输到各个终端。
系统传输结构采用分配--分配结构，室外主干进线采用SYWV75-9四屏蔽同轴电缆，各单体建筑楼内放大器至分配器的电缆采用SYWV75-5四屏蔽同轴电缆，分配器至用户终端的电缆采用采用SYWV75-5四屏蔽同轴电缆。

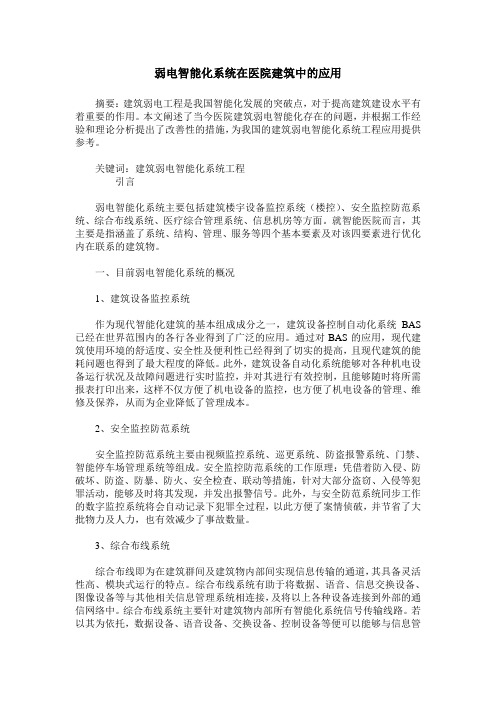

弱电智能化系统在医院建筑中的应用
弱电智能化系统在医院建筑中的应用摘要：建筑弱电工程是我国智能化发展的突破点，对于提高建筑建设水平有着重要的作用。
本文阐述了当今医院建筑弱电智能化存在的问题，并根据工作经验和理论分析提出了改善性的措施，为我国的建筑弱电智能化系统工程应用提供参考。
关键词：建筑弱电智能化系统工程引言弱电智能化系统主要包括建筑楼宇设备监控系统（楼控）、安全监控防范系统、综合布线系统、医疗综合管理系统、信息机房等方面。
就智能医院而言，其主要是指涵盖了系统、结构、管理、服务等四个基本要素及对该四要素进行优化内在联系的建筑物。
一、目前弱电智能化系统的概况1、建筑设备监控系统作为现代智能化建筑的基本组成成分之一，建筑设备控制自动化系统BAS 已经在世界范围内的各行各业得到了广泛的应用。
通过对BAS的应用，现代建筑使用环境的舒适度、安全性及便利性已经得到了切实的提高，且现代建筑的能耗问题也得到了最大程度的降低。
此外，建筑设备自动化系统能够对各种机电设备运行状况及故障问题进行实时监控，并对其进行有效控制，且能够随时将所需报表打印出来，这样不仅方便了机电设备的监控，也方便了机电设备的管理、维修及保养，从而为企业降低了管理成本。
2、安全监控防范系统安全监控防范系统主要由视频监控系统、巡更系统、防盗报警系统、门禁、智能停车场管理系统等组成。
安全监控防范系统的工作原理：凭借着防入侵、防破坏、防盗、防暴、防火、安全检查、联动等措施，针对大部分盗窃、入侵等犯罪活动，能够及时将其发现，并发出报警信号。
此外，与安全防范系统同步工作的数字监控系统将会自动记录下犯罪全过程，以此方便了案情侦破，并节省了大批物力及人力，也有效减少了事故数量。
3、综合布线系统综合布线即为在建筑群间及建筑物内部间实现信息传输的通道，其具备灵活性高、模块式运行的特点。
综合布线系统有助于将数据、语音、信息交换设备、图像设备等与其他相关信息管理系统相连接，及将以上各种设备连接到外部的通信网络中。
三甲医院智能化弱电系统设计说明
大家好，我是薛哥。
医院智能化工程设计，主要分为基础信息设施系统、公共安全系统、设备运维系统、医用专业系统、机房工程、智能化集成系统等，每个弱电子系统如何规划的呢？今天一起来看看吧！01正文使用方：医院的医护人员和病患希望医院环境舒适、办公和住院安全便捷、服务完善及时，有科技感和安全感；管理方：维保人员和安保人员希望沟通便利、反馈有道、保修准确、分工明确、所提供的服务水平得到提升，赢得赞赏。
二、设计方案分为整体设计和各子系统设计两部分。
1.整体设计整体智能化系统分为基础设施系统、公共安全系统、设备运维系统、医用专业系统、机房工程、智能化系统集成六大部分。
2.各部分子系统设计2.1 基础设施系统计算机网络系统网络安全系统综合布线系统IPTV系统信息引导及发布系统排队叫号系统室内外管网工程无线对讲系统巡更管理系统多媒体会议系统2.1.1 计算机网络、网络安全系统计算机网络、安全系统分为四部分：综合布线内网--办公网综合布线外网--连接Internet设备网--智能化网专网--连接卫生局、医保重点设计部分是接入-汇聚-核心，汇聚到核心采用光纤双链路、网络安全。
2.1.2 综合布线系统系统采用6类网线到桌面；每病房设置1个单口内网数据墙插；医生/主任办公室、急诊门诊、留观室、VIP病房、月子房、护士站等，设置内网双口信息墙插(1语音1数据)+外网单口数据墙插；设备用房如电梯机房、消防泵房等，设置内网双口信息墙插(1语音1数据)；彩超室设置1个单口内网数据墙插+1个内网双口信息墙插(1语音1数据)+1个外网单口数据墙插+1个内网双口数据墙插、2.1.3 IPTV、信息引导及发布系统系统采用6类网线，网络式架构；每病房设置1台IPTV电视；电梯前室设置1台信息发布一体机；候诊区设置IPTV电视及信息发布一体机，门诊楼和住院楼的一层大厅，设置P2.5小间距LED大屏及自助查询一体机、门诊楼设置LED大屏、LED条屏，西门、连廊处通道门设置LED 条屏。
医院智能化弱电工程方案
医院智能化弱电工程方案引言随着科技的不断发展与进步，智能化技术已经在各个领域得到了广泛应用。
医院作为一种特殊的场所，其需求和要求也与普通建筑不尽相同。
本文将探讨医院智能化弱电工程方案，以确保医院的各项设备和系统能够高效运行，提高医疗服务质量和效率。
背景医院作为一个庞大而复杂的组织体系，拥有许多不同的部门和系统，包括医疗设备、通讯设备、安全监控系统等。
这些设备和系统的运行离不开弱电工程，即各种低电压、低电流的设备和系统。
弱电工程在医院的正常运行中起着关键作用，决定着医院的智能化程度和设备效率。
弱电工程方案弱电布线系统弱电布线系统是医院智能化弱电工程中的重要组成部分。
它负责连接医院的各个设备和系统，包括医疗设备、通讯设备、安全监控系统等。
在设计弱电布线系统时，应考虑以下几个因素：1.网络要求：医院作为一个大型组织，需要支持大量的网络设备和用户。
因此，弱电布线系统应具备高速、大容量、稳定可靠的网络传输能力。
2.空间布局：医院通常拥有复杂的空间结构，包括楼层、楼栋、病房等。
弱电布线系统应根据医院的空间布局设计合理的布线方案，最大程度地减少信号传输的阻抗和损耗。
3.安全性：医院的弱电系统需要保证数据的安全性和机密性。
应采用加密和防火墙等技术手段，确保敏感数据不被非法获取。
弱电接线系统弱电接线系统负责连接和传输弱电信号，包括各种电缆、连接器和接口等。
在设计弱电接线系统时，应考虑以下几个因素：1.传输质量：弱电接线系统的传输质量直接影响到医院各个设备和系统的稳定运行。
应选择优质的电缆和连接器，保证信号的传输质量。
2.扩展性：医院的弱电系统在未来可能需要进行扩展。
弱电接线系统应具备一定的扩展能力，方便后续的添加和调整。
3.管理和维护：医院的弱电接线系统应具备良好的管理和维护性能，方便对系统进行监控和维修。
弱电设备选择医院智能化弱电工程中的弱电设备包括各种传感器、暗线探测器、照明设备等。
在选择弱电设备时，应考虑以下几个因素：1.功能和性能：弱电设备应具备良好的功能和性能，能够满足医院的需求，并且能够与其他设备和系统进行良好的兼容。
智能化弱电系统介绍,基础知识入门讲解
信息网络类
29
（7）一卡通管理系统
一卡通管理系统
介绍
31
·一卡通系统指用户使用同一张非接触感应卡 实现多种不同管理功能，使得客户可以只携带 一张卡就实现多种用途。
·常见的一卡通系统功能有门禁、考勤、就餐、 消费、停车场出入、巡逻签到、会议签到，电 梯使用等多种功能。
信息网络类
32
（8）车辆管理系统
·可视对讲更应该被看做是一个具备完整功能的系统，而不是单纯 的产品。
·智能家居是利用先进的计算机技术、网络通讯技术、综合布线技 术、将与家居生活有关的各个子系统有机地结合在一起，实现“以 人为本”的全新家居生活体验。
安全防范类
10
（2）闭路电视监控系统
闭路电视监控系统
11
枪型摄像机
快球摄像机
云台摄像机
现场调研
确定业主需求
设
计
阶
组建设计团队
段
图纸设计
设计大纲制订
功能需求交流
点表、清单
方案撰写
方案初步评 审
方案修改及细化
方案最终评审
脉冲电子围栏
周界报警系统
16
周界报警系统
17
防盗报警系统实现 报警联动功能， 发出报警信号
闭路电视系统自 动摄像，安保中心
的主监视画面 也同步跟踪
保安可根据系统报 警提示
赶往现场处理
介绍
18
·周界报警系统是布置安装于小区周界， 防止小区周界被非法入侵的系统。
·红外对射方式价格相对便宜；电子围 栏可靠性更高。
安全防范类
19
（4）电子巡更系统
电子巡更系统
介绍
21
·电子巡更系统是管理者考察巡更者 是否在指定时间按巡更路线到达指定 地点的一种手段。
精美的全套智能化弱电系统简介
精美的全套智能化弱电系统在现代建筑工程中，弱电系统已经成为了不可或缺的部分。
随着科技的不断发展，智能化弱电系统也逐渐成为了新时代弱电系统建设的新趋势。
本文将为大家介绍一款精美、高效的智能化弱电系统——全套智能化弱电系统。
什么是全套智能化弱电系统？全套智能化弱电系统是一套基于智能化技术的弱电系统解决方案，包括了智能化光纤、网络、安防、综合布线、机房空调、视频会议等多个智能化子系统。
全套智能化弱电系统可以为客户提供全面覆盖、高效稳定的弱电系统服务。
子系统1.智能化光纤全套智能化弱电系统采用先进的光纤传输技术，可以实现高速稳定的数据传输。
该系统具有宽带、低损耗、免维护等特点，能够满足客户的高速数据传输需求。
2.网络全套智能化弱电系统中的网络系统采用了高速稳定的交换机和路由器设备，能够为客户提供快速的网络连接，支持多种网络协议。
此外，智能化网络系统具有流量控制、网络安全等多个功能，可以为客户的网络应用提供高效、安全的保障。
3.安防全套智能化弱电系统中的安防系统采用了智能化视频监控设备、可视对讲系统、门禁控制系统等多种设备，为客户提供全方位的安全保障。
该系统具有高清晰度、远程监控、报警推送等特点，可以为客户的安全管理提供高品质的服务。
4.综合布线全套智能化弱电系统中的综合布线系统采用了智能化布线方案，可以实现不同类型的信号传输在同一条线缆上进行。
该系统具有易于维护、灵活可靠等特点，能够为客户的弱电系统提供高效稳定的服务。
5.机房空调全套智能化弱电系统中的机房空调系统采用了先进的制冷技术，能够为客户的机房提供高效、稳定的温度控制。
该系统具有温度控制精度高、运行稳定可靠等优点，可以为客户的机房设备提供高效的保障。
6.视频会议全套智能化弱电系统中的视频会议系统采用了高清晰度的视频及语音通讯技术，可以为客户提供流畅、高效的视频会议服务。
该系统具有远程协作、多人视频、桌面共享等特点，能够为客户提供高品质的视频会议服务。
医院弱电系统的介绍
医院弱电系统的介绍摘要:介绍医院建筑弱电系统的构成，及每个系统的工作方式. 关键词:医院弱电系统以某工程为例对医院的信息化系统做个介绍.1．弱电系统简介：1）公共安全系统①火灾自动报警及联动控制系统②安全技术防范系统2）信息设施系统①电话交换系统②信息网络系统③综合布线系统④有线电视系统⑤广播系统3）建筑设备管理系统4）信息化应用系统①门诊电子叫号系统②医护呼叫对讲系统③手术室闭路示教系统④信息触摸屏及大屏幕电子显示系统2. 弱电系统功能说明:2.1公共安全系统2.1.1火灾自动报警及联动控制系统被保护对象火灾自动报警保护等级若为一级，采用控制中心报警系统,设消防控制中心,消防控制中心兼做广播室、保安监控室和楼宇监控中心。
（1）消防中心：本工程消防中心的报警控制设备由火灾报警控制主机、联动控制台、CRT 显示器、打印机、紧急广播设备、消防专用直通对讲电话设备、电梯监控盘及电源设备等组成。
（2）火灾自动报警系统：a)本工程采用集中报警系统，烟气较大的地下停车场设感温探测器，地下停车场采用预作用报警系统，一般场所设感烟探测器。
b)在DSA、DR、CR、PACS、CT、直线加速器等房间和变配电室、信息机房设有气体灭火系统.c)根据规范在本楼的适当位置设手动报警按钮及消防对讲电话插孔。
在消火栓箱内设消火栓启泵按钮。
d)消防中心可接收感烟、感温探测器的火灾报警信号和水流指示器、压力报警阀、手动报警按钮、消火栓按钮等的动作信号。
（3）消防联动控制系统：a)消防控制室内设联动控制台，其控制方式分为自动/手动控制、手动硬线直接控制。
通过联动控制台，可实现对消火栓系统、自动喷水系统、防排烟系统、正压送风系统、防火卷帘门、防火门、电梯运行、气体灭火、火灾应急广播、火灾应急照明等的监视及控制。
火灾发生时可自动/手动切断非消防电源，解除有关部位门禁系统。
（4）消防紧急广播：在消防中心设置消防广播机柜。
平时播放背景音乐和日常广播，火灾时受火灾信号控制。
医院弱电智能化系统设计方案
室外区域视频监控系统入侵报警系统电子巡查系统停车场管理系统
二期住院部预留12芯光纤100对大对数线缆
1层、2层门诊信息基础设施系统视频监控系统门禁管理系统分诊叫号系统
3-4层、7-15层住院部信息基础设施系统视频监控系统门禁管理系统医护对讲系统
5层、6层手术部信息基础设施系统视频监控系统门禁管理系统手术示教系统
监控
门禁
广播
千兆网线
千兆光纤
系统传输结构采用分配--分配结构，室外主干进线采用SYWV75-9四屏蔽同轴电缆，各单体建筑楼内放大器至分配器的电缆采用SYWV75-5四屏蔽同轴电缆，分配器至用户终端的电缆采用采用SYWV75-5四屏蔽同轴电缆。在各病房、候诊区、休息区、二期食堂等地设置有线电视终端。
视频监控系统图：
视频监控总机房设置在综合楼1层消防控制室。在值班室设置分控点。前端摄像机到智能网接入交换机采用六类网线，智能网接入交换机通过六芯光纤将信号送至医院总监控机房。视频存储方式采用存储转发服务器加IP-SAN存储的方式，存储时间不低于30天。显示系统采用46寸超窄边4*3液晶拼接屏。
入侵报警系统：系统组成：入侵报警系统由报警主机，布撤防键盘，串口通讯模块，前端探测器等几部分组成系统架构：采用总线传输方式点位设置原则：系统在周界围墙设置红外对射，重要的药品库、中心药房、财务室、设备主机房及重要出入口设置双鉴报警探测器，在收费处、前台、护士站设置手动报警按钮。当有警情发生时，联动视频监控系统，监控显示屏自动弹出相应区域视频图像。入侵防盗报警系统主机设置在综合楼一层消防控制室。
计算机内网拓扑图
千兆网线
万兆光纤
XX医院
智能网管中心区
HIS、PACS、RIS、LIS...
弱电智能化系统培训资料全
弱电智能化系统培训资料全弱电智能化系统是现代建筑中不可或缺的一部分，它涵盖了电脑网络、通信系统、安全监控系统等多个方面。
本文将为您详细介绍弱电智能化系统的概念、应用、培训内容以及培训资料的全面内容。
一、弱电智能化系统的概念弱电智能化系统是指基于信息技术、控制技术和通信技术，利用集成电路、微处理器等高新技术来实现对建筑中各种弱电设备进行集中管理和控制的系统。
它通过数据采集、处理、传输和控制等功能，将建筑中的各种弱电设备连接起来，实现系统内部的协调运作。
二、弱电智能化系统的应用弱电智能化系统广泛应用于各类建筑，如商业办公楼、酒店、医院、学校等。
它不仅提高了建筑的安全性、舒适度和便利性，还实现了资源的合理利用和节能减排。
具体应用包括但不限于以下几个方面：1. 通信系统：包括电话、网络、广播电视等通信设施的集成和管理。
2. 安全监控系统：包括入侵报警、视频监控、消防报警等安全监控设备的集成和运行。
3. 智能化照明系统：通过感应器、控制器等设备实现对照明的集中控制和节能管理。
4. 空调系统：通过温湿度传感器、风机盘管等设备实现对空调系统的监控和控制。
5. 信息发布系统：包括LED显示屏、电子标识、视频墙等设备的集成和管理。
三、弱电智能化系统培训内容为了提高从业人员对弱电智能化系统的认知和技能，培训内容应该全面而系统。
以下是一些常见的培训内容：1. 弱电系统基础知识：包括电气基础、电子技术、通信原理、网络知识等。
2. 弱电系统设计与规划：学习弱电系统的设计原则、方案编制和规划布局等内容。
3. 系统设备与材料：了解弱电设备的种类、功能和选型原则，掌握各种设备的安装与调试。
4. 弱电系统工程管理：学习项目策划、施工组织、进度控制、质量管理等方面的知识。
5. 弱电系统维护与故障排除：掌握弱电系统的维护方法和故障排查技巧，提高设备的可用性。
四、弱电智能化系统培训资料全为了满足培训需求，提供全面的培训资料是至关重要的。
医院弱电系统方案概述
医院弱电智能化信息集成系统2014年8月6日目录1 .工程概况 (3)2 .需求分析 (4)2.1 智能化系统需求分析 (4)2.2 智能化系统建设分析 (5)3 .设计原则 (6)3.1 先进性与实用性 (6)3.2 开放性与标准化 (7)3.3 可靠性与安全性 (8)3.4 可集成性 (9)3.5 易管理性 (9)3.6 经济性与可扩充性 (9)4 .设计思路 (10)5 .系统介绍 (11)5.1 视频监控系统： (11)5.2 综合布线系统 (18)5.3 有线电视系统 (20)5.4 医护对讲系统 (21)5.5 标准时钟系统 (29)5.6 应急后备电源系统 (33)5.7 多媒体信息显示系统 (41)5.8 电梯五方对讲系统 (49)1.工程概况医院是一个比较特殊的服务行业，它的软件要求医护人员有高超的技术水平和服务质量；而硬件则要求服务设施准确、及时、高效。
有效硬件的密切配合才能及时有效地为患者服务，这就是医院的智能化系统。
医院作为医疗系统的重点单位之一，医院智能化系统在工程设计中是不可或缺的。
智能化技术的发展使智能建筑技术融入了现代化医疗建筑之中，在现代化医院建筑中也逐渐得到广泛的应用，并改变了医院的传统的管理模式，医疗习惯，也将影响到医院的建筑设计。
我公司根据广泛的医院弱电智能化系统需求，结合我司多年来的设计和施工经验，本着提高医院竞争力、经济效益及质量服务要求的基础上，编制了医院的智能化系统集成工程方案概述。
医院，是一所集医疗、科研为一体的现代化、数字化、综合性医院。
其智能化程度不仅要满足国内医学发展的需要，而且将成为兴安盟内医院建筑智能化的一个示范工程。
“医者仁心，呵护生命”，医院将竭诚为广大人民群众的医疗卫生提供强有力的保障，努力成为人民群众的生命守护神。
医院定位于建设一流水平的综合性大型医疗机构为目标，站在数字化的医院的高度进行整体规划设计，具体建设内容包括：医院建筑智能化系统、智能化集成和医疗信息融合系统，三位一体，不可分割，共同构成了医院系统医疗的基础。
