电机惯性矩计算
伺服电机的选型计算及应用案例介绍
伺服电机的选型计算及应用案例介绍伺服电机是一种能够精确控制转速和位置的电动机，广泛应用于工业自动化领域。
选型计算是确定伺服电机规格和性能的过程，通常涉及到转矩、转速、功率、惯量等参数的综合考虑。
1.确定负载要求：首先需要明确伺服电机所驱动的负载的要求，包括所需转矩、转速和精度等。
2.计算转矩需求：根据负载要求，可以通过转矩计算公式来估算所需的转矩。
常用的转矩计算公式为：转矩=负载惯量x加速度角加速度+负载转矩其中，负载惯量是指负载的惯性矩，加速度角加速度是指负载加速度的转矩。
3.计算转速需求：根据负载要求，可以通过转速计算公式来估算所需的转速。
常用的转速计算公式为：转速=转矩/转矩常数其中，转矩常数是伺服电机的特性参数，代表单位转矩所需要的电压或电流。
4.确定功率需求：根据转矩和转速需求，可以计算出所需的功率。
功率可以通过转速和转矩的乘积来计算。
功率=转矩x转速5.确定惯量需求：根据负载的惯性矩和转矩需求，可以计算出所需的惯性矩。
惯性矩可以通过负载的质量和尺寸来计算。
以上是伺服电机选型计算的基本步骤，具体的选型还需要考虑其他因素，如环境温度、耐用性、可靠性等。
下面以一个应用案例来介绍伺服电机的选型计算。
假设有一个机械臂需要驱动，臂长为1米，质量为10千克。
机械臂需要能够承受10牛米的转矩，并以每分钟100转的速度旋转。
根据这些要求，可以使用以下公式计算伺服电机的规格和性能。
负载惯量=质量x(臂长^2)转矩需求=负载惯量x加速度角加速度+负载转矩加速度角加速度=转速/时间转速=100转/分钟负载转矩=10牛米根据以上参数，可以计算出负载惯量、加速度角加速度、转矩需求等。
假设加速时间为1秒，则有：加速度角加速度=(100转/分钟)/(60秒/分钟)/(1秒)=1.67转/秒^2负载惯量=10千克x(1米^2)=10千克·米^2转矩需求=10千克·米^2x(1.67转/秒^2)+10牛米=26.7牛米根据转矩需求和伺服电机的特性参数，可以选择合适的伺服电机。
电机力矩计算

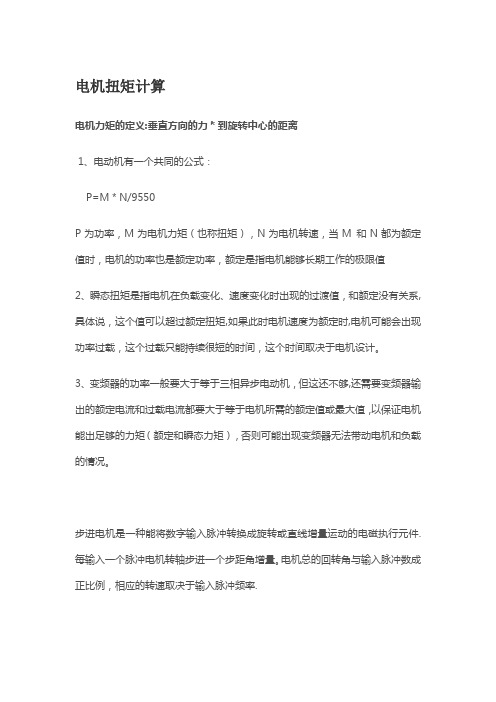

电机扭矩计算电机力矩的定义:垂直方向的力＊到旋转中心的距离1、电动机有一个共同的公式：P=M＊N/9550P为功率，M为电机力矩（也称扭矩），N为电机转速，当M 和N都为额定值时，电机的功率也是额定功率，额定是指电机能够长期工作的极限值2、瞬态扭矩是指电机在负载变化、速度变化时出现的过渡值，和额定没有关系,具体说，这个值可以超过额定扭矩,如果此时电机速度为额定时,电机可能会出现功率过载，这个过载只能持续很短的时间，这个时间取决于电机设计。
3、变频器的功率一般要大于等于三相异步电动机，但这还不够,还需要变频器输出的额定电流和过载电流都要大于等于电机所需的额定值或最大值，以保证电机能出足够的力矩（额定和瞬态力矩），否则可能出现变频器无法带动电机和负载的情况。
步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件.每输入一个脉冲电机转轴步进一个步距角增量。
电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率.步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。
步进电机惯量低、定位精度高、无累积误差、控制简单等特点。
广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。
选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。
而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。
在实际工作过程中,各种频率下的负载力矩必须在矩频特性曲线的范围内。
一般地说最大静力矩Mjmax大的电机,负载力矩大。
选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量.在机械传动过程中为了使得有更小的脉冲当量,一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。
但细分只能改变其分辨率，不改变其精度。
精度是由电机的固有特性所决定。
选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。
惯性矩计算公式 (2)
惯性矩计算公式：
矩形：b*h^3/Байду номын сангаас2
三角形：b*h^3/36
圆形：π*d^4/64
环形：π*D^4*（1-α^4)/64;α=d/D
^3表示3次
截面抵抗矩（W）就是截面对其形心轴惯性矩与截面上最远点至形心轴距离的比值1）找出达到极限弯矩时截面的中和轴。它是与弯矩主轴平行的截面面积平行线，该中和轴两边的面积相等。在双轴对称截面中，这条轴是主轴。2）分别求两侧面积对中和轴的面积矩，面积矩之和即为塑性截面模量。矩形截面抵抗矩W=bh^2 /6圆形截面的抵抗矩W=3.14d^3/32圆环截面抵抗矩：W=π(R4-r4)/(32R)
伺服电机极限转矩计算公式
伺服电机极限转矩计算公式引言。
伺服电机是一种能够精确控制位置、速度和加速度的电机，广泛应用于工业自动化、机器人、数控设备等领域。
在实际应用中，我们经常需要计算伺服电机的极限转矩，以确保电机能够正常工作并满足工作要求。
本文将介绍伺服电机极限转矩的计算公式及其相关知识。
伺服电机极限转矩的定义。
伺服电机的极限转矩是指电机在特定工作条件下所能提供的最大转矩。
在实际应用中，我们需要考虑伺服电机在运行过程中所受到的负载、惯性等因素，以确保电机能够正常工作并保证系统的稳定性和安全性。
伺服电机极限转矩的计算公式。
伺服电机的极限转矩可以通过以下公式进行计算：Tmax = J α + Tl。
其中，Tmax表示伺服电机的极限转矩，单位为N·m；J表示负载的惯性矩，单位为kg·m²；α表示负载的角加速度，单位为rad/s²；Tl表示负载的静摩擦力和动摩擦力之和，单位为N·m。
在实际应用中，我们需要根据具体的工作条件和负载特性来确定负载的惯性矩、角加速度和摩擦力，然后通过上述公式计算伺服电机的极限转矩，以确保电机能够满足工作要求。
负载的惯性矩的计算。
负载的惯性矩是指负载对于旋转运动的惯性特性，可以通过以下公式进行计算：J = m r²。
其中，J表示负载的惯性矩，单位为kg·m²；m表示负载的质量，单位为kg；r表示负载的旋转半径，单位为m。
负载的角加速度的计算。
负载的角加速度是指负载在单位时间内的角速度变化量，可以通过以下公式进行计算：α = (ωf ωi) / t。
其中，α表示负载的角加速度，单位为rad/s²；ωf表示负载的最终角速度，单位为rad/s；ωi表示负载的初始角速度，单位为rad/s；t表示负载的加速时间，单位为s。
负载的摩擦力的计算。
负载的摩擦力是指负载在运动过程中所受到的摩擦阻力，可以通过实验测量或仿真计算来确定。
物理电机转速和扭矩(转矩)公式总结
物理电机转速和扭矩（转矩）公式总结1、电机有个共同的公式，P=MN/9550P为额定功率，M为额定力矩，N为额定转速，所以请确认电机功率和额定转速就可以得出额定力矩大小。
注意P的单位是KW,N的单位是R/MIN(RPM),M的单位是NM2、扭矩和力矩完全是一个概念，是力和力臂长度的乘积，单位NM(牛顿米) 比如一个马达输出扭矩10NM，在离输出轴1M的地方（力臂长度1M），可以得到10N的力；如果在离输出轴10M的地方（力臂长度10M），只能得到1N的力含义：1kg=9.8N 1千克的物体受到地球的吸引力是9.8牛顿。
含义：9.8N·m 推力点垂直作用在离磨盘中心1米的位置上的力为9.8N。
转速公式：n＝60f/P(n＝转速，f＝电源频率，P＝磁极对数)扭矩公式：T=9550P/nT是扭矩，单位N·mP是输出功率，单位KWn是电机转速，单位r/min扭矩公式：T=973P/nT是扭矩，单位Kg·mP是输出功率，单位KWn是电机转速，单位r/min力矩、转矩和扭矩在电机中其实是一样的。
一般在同一篇文章或同一本书，上述三个名词只采用一个，很少见到同时采用两个或以上的。
虽然这三个词运用的场合有所区别，但在电机中都是指电机中转子绕组产生的可以用来带动机械负载的驱动“矩”。
所谓“矩”是指作用力和支点与力作用方向相垂直的距离的乘积。
对于杠杆，作用力和支点与力作用方向相垂直的距离的乘积就称为力矩。
对于转动的物体，若将转轴中心看成支点，在转动的物体圆周上的作用力和转轴中心与作用力方向垂直的距离的乘积就称为转矩。
当圆柱形物体，受力而未转动，该物体受力后只存在因扭力而发生的弹性变形，此时的转矩就称为扭矩。
因此，在运行的电机中严格说来只能称为“转矩”。
采用“力矩”或“扭矩”都不太合适。
不过习惯上这三种名称使用的历史都较长至少也有六七十年了，因此也没有人刻意去更正它。
至于力矩、转矩和扭矩的单位一般有两种，就是千克·米(kg·m)和牛顿·米(N·m) 两种，克·米(g·m)只是千克·米(kg·m)千分之一。
转动惯量计算公式积分
转动惯量计算公式积分【转动惯量计算公式积分】一、转动惯量的定义转动惯量，又称质量矩或惯性矩，是描述物体旋转运动特性的物理量。
它的大小与物体的质量分布和形状有关，是衡量物体旋转惯性大小的量度。
二、转动惯量计算公式1.转动惯量公式的一般形式转动惯量I = (1/12) * m * r^2其中，I表示转动惯量，m表示物体的质量，r表示物体旋转轴到质量中心之间的距离。
2.转动惯量公式的推导过程转动惯量公式的推导过程主要利用了力矩的定义和微元法。
首先，我们考虑一个质量为m、半径为r的均匀圆盘。
根据力矩的定义，圆盘受到的力矩为M = m * r * θ，其中θ表示圆盘的转角。
然后，我们将圆盘划分为无数个微元，每个微元的质量为dm、半径为dr，受到的力矩为dM = dm * dr * θ。
最后，我们将所有微元的力矩加起来，并令θ趋于0，得到转动惯量公式。
三、转动惯量公式的应用1.在物理学中的应用转动惯量在物理学中有着广泛的应用，如在牛顿第二定律、万有引力定律、简谐振动等问题的求解中，都需要考虑物体的转动惯量。
2.在工程学中的应用转动惯量在工程学中也有着重要的应用，如在机械设计中，需要考虑轴的强度和刚度，就需要计算轴的转动惯量；在电机设计中，需要考虑电机的转矩和转速，就需要计算电机的转动惯量。
四、转动惯量公式的积分形式1.转动惯量积分的定义转动惯量积分，是对物体形状和质量分布的积分，用来表示物体对某一轴的转动惯量。
2.转动惯量积分的性质转动惯量积分具有以下性质：对于均匀分布的物体，其转动惯量积分与物体的质量成正比；对于形状规则的物体，其转动惯量积分与物体的形状有关。
惯性矩计算方法范文
惯性矩计算方法范文惯性矩是描述物体对于转动而言的惯性特性的物理量。
它可以用于计算物体在转动时所受到的惯性力矩，进而揭示物体的转动稳定性等信息。
惯性矩的计算方法有几种不同的途径，下面将详细介绍。
1.基本概念在进行惯性矩的计算之前，首先需要了解一些基本概念。
(1) 质量：物体所含有的物质的量度。
常用单位是千克(kg)。
(2) 密度：物体的质量和体积之比。
密度可以用来描述物质的紧密程度。
常用单位是千克每立方米(kg/m³)。
(3)面积：物体表面的二维度量。
常用单位是平方米(㎡)。
(4)半径：物体圆形截面的中心到圆周上一点的距离。
2.离轴旋转体的惯性矩计算对于一个离轴旋转体，惯性矩的计算分为以下两种情况。
(1)绕坐标轴旋转的惯性矩计算：当物体绕其中一固定坐标轴旋转时，该坐标轴称为旋转轴。
惯性矩可由以下公式计算：I = ∫r² dm其中，I为惯性矩，r为距离旋转轴的距离，dm为质量要素。
(2)绕离轴点旋转的惯性矩计算：当物体绕离质心的离轴点旋转时，需使用平行轴定理。
平行轴定理指出，物体绕通过质心的其中一轴旋转的惯性矩等于其绕通过离质心距离为d的平行轴旋转的惯性矩与物体质量的乘积之和。
即：I = Icm + md²其中，I为绕离轴点旋转的惯性矩，Icm为绕质心旋转的惯性矩，m 为物体的质量，d为离质心的距离。
3.均匀物体的惯性矩计算对于均匀物体来说，它的质量和密度分布是均匀的，因此可以使用以下公式计算其惯性矩：(1)绕质心旋转的惯性矩计算：对于一个均匀物体绕质心旋转时，可根据其形状使用相应的公式计算惯性矩。
-球体的惯性矩：I = (2/5)mr²其中，I为球体的惯性矩，m为球体的质量，r为球体的半径。
-圆盘的惯性矩：I = (1/2)mr²其中，I为圆盘的惯性矩，m为圆盘的质量，r为圆盘的半径。
-圆环的惯性矩：I = mr²其中，I为圆环的惯性矩，m为圆环的质量，r为圆环的半径。
惯性矩的计算方法
惯性矩的计算⽅法第1节静矩和形⼼静矩和形⼼任何受⼒构件的承载能⼒不仅与材料性能和加载⽅式有关，⽽且与构件截⾯的⼏何形状和尺⼨有关．如：计算杆的拉伸与压缩变形时⽤到截⾯⾯积 A ，计算圆轴扭转变形时⽤到横截⾯的极惯性矩 I等． A 、 I等是从不同⾓度反映了截⾯的⼏何特性，因此称它们为截⾯图形的⼏何性质．静矩和形⼼设有⼀任意截⾯图形如图 4 — 1 所⽰，其⾯积为 A ．选取直⾓坐标系 yoz ，在坐标为 (y,z) 处取⼀微⼩⾯积 dA ，定义微⾯积dA 乘以到 y 轴的距离 z ，沿整个截⾯的积分，为图形对 y 轴的静矩 S，其数学表达式(4 -1a )同理，图形对 z 轴的静矩为(4-1b)图 4-1截⾯静矩与坐标轴的选取有关，它随坐标轴 y 、 z 的不同⽽不同．所以静矩的数值可能是正，也可能是负或是零．静矩的量纲为长度的三次⽅．确定截⾯图形的形⼼位置 ( 图 4-1 中 C 点 ):(4 -2a )(4-2b)式中 y、 z 为截⾯图形形⼼的坐标值．若把式 (4-2) 改写成(4-3)性质：若截⾯图形的静矩等于零，则此坐标轴必定通过截⾯的形⼼．若坐标轴通过截⾯形⼼，则截⾯对此轴的静矩必为零．由于截⾯图形的对称轴必定通过截⾯形⼼，故图形对其对称轴的静矩恒为零。
4 ）⼯程实际中，有些构件的截⾯形状⽐较复杂，将这些复杂的截⾯形状看成是由若⼲简单图形 ( 如矩形、圆形等 ) 组合⽽成的．对于这样的组合截⾯图形，计算静矩 (S) 与形⼼坐标 (y、 z ) 时，可⽤以下公式(4-4)(4-5)式中 A， y ， z 分别表⽰第个简单图形的⾯积及其形⼼坐标值， n 为组成组合图形的简单图形个数．即：组合图形对某⼀轴的静矩等于组成它的简单图形对同⼀轴的静矩的代数和．组合图形的形⼼坐标值等于组合图形对相应坐标轴的静矩除以组合图形的⾯积．组合截⾯图形有时还可以认为是由⼀种简单图形减去另⼀种简单图形所组成的．例 4-1 已知 T 形截⾯尺⼨如图 4-2 所⽰，试确定此截⾯的形⼼坐标值．图 4-2解： (1) 选参考轴为 y 轴， z 轴为对称轴，(2) 将图形分成 I 、两个矩形，则(3) 代⼊公式 (4-5)惯性矩、惯性积和惯性半径设任⼀截⾯图形 ( 图 4 — 3) ，其⾯积为 A ．选取直⾓坐标系 yoz ，在坐标为 (y 、 z) 处取⼀微⼩⾯积 dA ，定义此微⾯积 dA 乘以到坐标原点o的距离的平⽅，沿整个截⾯积分，为截⾯图形的极惯性矩 I．微⾯积 dA 乘以到坐标轴 y 的距离的平⽅，沿整个截⾯积分为截⾯图形对 y 轴的惯性矩 I．极惯性矩、惯性矩常简称极惯矩、惯矩．数学表达式为极惯性矩 (4-6)对 y 轴惯性矩 (4 -7a )同理，对 z 轴惯性矩 (4-7b)图 4-3由图 4-3 看到所以有即(4-8) 式 (4 — 8) 说明截⾯对任⼀对正交轴的惯性矩之和恒等于它对该两轴交点的极惯性矩。
惯性矩计算方法及常用截面惯性矩计算公式
惯性矩的计算方法及常用截面惯性矩计算公式截面图形的几何性质一.重点及难点：(一).截面静矩和形心1.静矩的定义式如图1所示任意有限平面图形，取其单元如面积dA ，定义它对任意轴的一次矩为它对该轴的静矩，即 yydAdSx xdA dS y == x dA 整个图形对y 、z 轴的静矩分别为⎰⎰==A Ay ydA Sx xdA S （I-1） 0 A y 2.形心与静矩关系 图I-1设平面图形形心C 的坐标为C C z y , 则 0A S y x = ， AS x y = （I-2） 推论1 如果y 轴通过形心（即0=x ），则静矩0=y S ；同理，如果x 轴通过形心（即0=y ），则静矩0=Sx ；反之也成立。
推论2 如果x 、y 轴均为图形的对称轴，则其交点即为图形形心；如果y 轴为图形对称轴，则图形形心必在此轴上。
3.组合图形的静矩和形心设截面图形由几个面积分别为n A A A A ⋯⋯321,,的简单图形组成，且一直各族图形的形心坐标分别为⋯⋯332211,,,y x y x y x ；；，则图形对y 轴和x 轴的静矩分别为∑∑∑∑========n i n i ii xi x n i ii n i yi y y A S S x A S 1111S （I-3）截面图形的形心坐标为∑∑===n i i n i i iAx A x 11， ∑∑===n i in i i i A y A y 11 （I-4） 4.静矩的特征(1) 界面图形的静矩是对某一坐标轴所定义的，故静矩与坐标轴有关。
(2) 静矩有的单位为3m 。
(3) 静矩的数值可正可负，也可为零。
图形对任意形心轴的静矩必定为零，反之，若图形对某一轴的静矩为零，则该轴必通过图形的形心。
(4) 若已知图形的形心坐标。
则可由式（I-1）求图形对坐标轴的静矩。
若已知图形对坐标轴的静矩，则可由式（I-2）求图形的形心坐标。
组合图形的形心位置，通常是先由式（I-3）求出图形对某一坐标系的静矩，然后由式（I-4）求出其形心坐标。
惯性矩的定义和计算公式
惯性矩的定义区域惯性矩-典型截面I区域惯性矩，一个区域的惯性矩或典型截面轮廓的第二个区域惯性矩面积惯性矩或面积惯性矩-也称为面积二阶矩-I，是用于预测梁的挠度、弯曲和应力的形状特性。
面积惯性矩-英制单位in ches4面积惯性矩-公制单位mm4cm4m4单位转换1 cm4 = 10-8 m4 = 104 mm41 in4 = 4.16x10 5 mm4 = 41.6 cm 4示例-惯性单位面积矩之间的转换9240 cm 4 can be converted to mm4 by multiplying with 104(9240 cm 4) 104 = 9.24 10 7 mm4区域惯性矩(一个区域或第二个区域的惯性矩)The Engineering ToolBoxengine rir-gtQQlDqn .MJITI绕X轴弯曲可表示为I x = Jy2 dA (1)其中l x =与x轴相关的惯性矩面积(m4, mm4, inches 4) y =从x轴到元件dA的垂直距离(m, mm, inches) dA =基元面积(m2, mm2, inches 2)绕y轴弯曲的惯性矩可以表示为l y = JX2 dA ⑵其中l x =与y轴相关的惯性矩面积(m4, mm4, inches 4) x =从轴y到元件dA的垂直距离(m, mm, inches) 典型截面I的面积惯性矩典型截面II的面积惯性矩实心方形截面°Tbs Engineering T H H U实心方形截面的面积惯性矩可计算为l x = a4 / 12 (2)其中a = 边长(mm, m, in..)(2b)l y = a4 / 12 实心矩形截面(3b)矩形截面惯性矩的面积可计算为 l x = b h 3 / 12 其中 b =宽 h =咼l y = b 3 h / 12 实心圆形截面V iXThe Engineering TodQn *3(4b)实心圆柱截面的面积惯性矩可计算为 l x = n r 4 / 4 =n d 4 / 64 其中 r =半径d =直径 l y = n r 4 / 4 =n d 4 / 64中空圆柱截面y 1 TheErqinsBriigToriSiix..■.XI—-t 'JI-CC日 L空心圆柱截面的面积惯性矩可计算为 l x = n (d o 4 - d i 4)/ 64 其中 d o =外圆直径 d i =内圆直径y 1 The Eiqiraeriig TariBnx-fa ■£! "c< irg c4ili=K.:arI y = n(d。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机具体的计算
发布日期：2010-06-30
电机具体的计算
Ⅰ.电机和惯性负载
惯性负载下，转矩计算法如下惯性负载转时的运转方程式如下式。
在此T：转矩
J：惯性力矩
ω：角速度
t：时间
n：回转速度
GD：飞轮效果[GD=4gl]
G：重力加速度（g=9.8[m/sec]）
α：角加速度
感应电动机，开始旋转（回转）时的转矩会因回转速度不同而变化，所以为普遍采用从启动到持续速度与平均值计算平均加速转矩。
在惯性负载GD2下，加速到n(rpm/min)所需的时间为t（或在t秒内加速到几时），所需的平均加速转矩Ta为
Ⅱ.求圆轮效果（GD2）的方法
连接减速机来求得负载时，将负载的惯性换算到马达轴来选择电机。
且减速机连接的负载确定，一般用作到电机轴上的惯性负载来选择电机。
另外，依负载的种类，求GD2的方法有所不同。
下表列出了各类形状的GD2计算方法。
• 使用刹车马达的时候，负荷的惯性惯量的停止时间，过转，停止精密度等有很大的影响。
惯性量J 和飞轮GD2关系如下式。
在此GD ：圆轮效果
J ：惯性力矩
• 另外，以减速机来减速时，换算成马达轴的GD²为1/（减速比）2。
其算法如下式。
在此GDM²:换算成马达轴的GD²
GDL²：减速机所取负荷的GD²
I ：减速机的减速比
例如，若使用减速机的减速比为1/18，负荷的惯性(GDL²)为1000 [kgf , cm²],时，换算成马达轴时。
就成为
• 换算成惯性量的SI 单位时，惯性量标示为I,并以下列的算式进行换算。
在此g ：重力加速度9.80665 [m/sec²]。
