基于51单片机的温度控制系统设计方案
基于51单片机两路温度控制器的设计方案
基于51单片机两路温度控制器的设计方案本文提出了基于51 单片机两路温度控制器的设计方案，该设计方案采用两个DS18B20 温度传感器，采集两个不同地方的温度，通过AT89C51 处理进行，由四位LED 数码管显示所测量温度，前两位为第一个温度传感器的温度，后两位为第二个温度传感器的温度。
采用3 个按键实现温度最高和最低的设定，采用蜂鸣器和电动机实现温度过高或过低报警。
1.引言目前，温度控制器存在的问题是如何缩减成本，减少功耗，温度测量的准确性和多路温度的同时显示。
本方案设计的实现基于C51 单片机的两路温度控制器，做到成本最低化，精确度高，两路温度的显示和控制，能在温度超出设定的最高温度时启动电风扇进行降温，在温度低于设定的最低温度时启动蜂鸣器报警，能够用户设定最高最低温。
2.系统结构温度控制器系统包括以下几个主要部分：温度传感器，报警电路，LED 显示电路，键盘控制，89C51 控制部分。
如图所示：本系统设计实现：启动温度控制器后，绿灯亮起，四位LED 数码显示器上前两位为温度传感器1 所测的环境温度，后两位为温度传感器2 所测的环境温度。
3.硬件结构3.1 温度传感器本设计采用的是DS18B20 作为温度传感器，DS18B20 与传统的热敏电阻相比具有精确度高，测量误差小，方便实现多点测温等优点，因此用DS18B20 作温度传感器。
3.2 报警电路本设计采用蜂鸣器和电风扇报警电路。
蜂鸣器报警电路由三极管和蜂鸣器组成。
当温度低于设定的最低温度时，则蜂鸣器报警。
电风扇报警电路由三极管和电风扇组成。
当温度高于设定的最高温度时，则电风扇报警。
3.3 显示电路本系统采用L E D 数码显示管显示，LED 亮度高，可视角度高。
LCD 的可视角度低，亮度较低，价格高。
考虑到此温度传感器主要用于温室大棚等亮度不太高的环境，从经济与实用的角度来看选LED 作为显示器。
3.4 键盘控制本系统采用3 个独立的按键作为键盘控制电路。
(完整word版)基于51单片机的温度控制系统
毕业论文设计基于51单片机的温度控制系统摘要在日常生活中温度在我们身边无时不在，温度的控制和应用在各个领域都有重要的作用。
很多行业中都有大量的用电加热设备,和温度控制设备，如用于报警的温度自动报警系统，热处理的加热炉，用于融化金属的坩锅电阻炉及各种不同用途的温度箱等，这些都采用单片机技术，利用单片机语言程序对它们进行控制。
而单片机技术具有控制和操作使用方便、结构简单便于修改和维护、灵活性大且具有一定的智能性等特点，可以精确的控制技术标准，提高了温控指标，也大大的提高了产品的质量和性能.由于单片机技术的优点突出，智能化温度控制技术正被广泛地采用。
本文介绍了基于单片机AT89C51 的温度控制系统的设计方案与软硬件实现.采用温度传感器DS18B20 采集温度数据,7段数码管显示温度数据,按键设置温度上下限，当温度低于设定的下限时，点亮绿色发光二极管，当温度高于设定的上限时，点亮红色发光二极管。
给出了系统总体框架、程序流程图和Protel 原理图，并在硬件平台上实现了所设计功能。
关键词：单片机温度控制系统温度传感器AbstractIn daily life，the temperature in our side the ever-present, the control of the temperature and the application in various fields all have important role. Many industry there are a large number of electric heating equipment, and the temperature control equipment，such as used for alarm automatic temperature alarm systems, heat treatment furnace, used to melt metal crucible resistance furnace，and all kinds of different USES of temperature box and so on，these using single chip microcomputer, using single chip computer language program to control them。
基于51单片机的温度控制系统
基于51单片机的温度控制系统0引言在现代化的工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。
例如：在冶金工业、化工生产、电力工程、造纸行业、机械制造和食品加工等诸多领域中，人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。
采用MCS-51单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大提高产品的质量和数量。
因此，单片机对温度的控制问题是一个工业生产中经常会遇到的问题。
本文以它为例进行介绍，希望能收到举一反三和触类旁通的效果。
1硬件电路设计以热电偶为检测元件的单片机温度控制系统电路原理图如图1所示。
1.1 温度检测和变送器温度检测元件和变送器的类型选择与被控温度的范围和精度等级有关。
镍铬/镍铝热电偶适用于0℃-1000℃的温度检测范围，相应输出电压为0mV-41.32mV。
变送器由毫伏变送器和电流/电压变送器组成：毫伏变送器用于把热电偶输出的0mV-41.32mV变换成4mA-20mA的电流；电流/电压变送器用于把毫伏变送器输出的4mA-20mA电流变换成0-5V的电压。
为了提高测量精度，变送器可以进行零点迁移。
例如：若温度测量范围为500℃-1000℃，则热电偶输出为20.6mV-41.32mV，毫伏变送器零点迁移后输出4mA-20mA范围电流。
这样，采用8位A/D转换器就可使量化温度达到1.96℃以内。
1.2接口电路接口电路采用MCS-51系列单片机8031，外围扩展并行接口8155，程序存储器EPROM2764，模数转换器ADC0809等芯片。
由图1可见，在P2.0=0和P2.1=0时，8155选中它内部的RAM工作；在P2.0=1和P2.1=0时，8155选中它内部的三个I/O端口工作。
相应的地址分配为：0000H - 00FFH 8155内部RAM0100H 命令/状态口0101H A 口0102H B 口0103H C 口0104H 定时器低8位口0105H 定时器高8位口8155用作键盘/LED显示器接口电路。
基于51单片机的温度报警系统设计
基于51单片机的温度报警系统设计温度报警系统是一种常见的安全监控系统，它可以监测环境温度，并在温度达到设定阈值时发出警报。
本文将介绍一个基于51单片机的温度报警系统的设计。
一、系统设计目标和功能本系统的设计目标是实时监测环境温度，并在温度达到预设阈值时发出警报。
具体功能包括：1.温度采集：通过温度传感器实时采集环境温度。
2.温度显示：将采集到的温度值通过数码管显示出来。
3.温度比较：将采集到的温度值与预设的阈值进行比较。
4.报警控制：当温度超过预设的阈值时，触发警报控制器。
5.报警指示：通过蜂鸣器或者LED灯等方式进行报警提示。
二、硬件设计本系统的硬件设计包括主控部分和外围部分。
1. 主控部分：使用51单片机作为主控芯片，通过AD转换器和温度传感器实现温度数据采集。
采用片内RAM和Flash存储器对数据进行处理和存储。
2.外围部分：包括数码管显示和报警指示。
使用数码管模块将温度值进行显示，使用LED灯或者蜂鸣器进行报警指示。
三、软件设计本系统的软件设计包括程序的编写和算法的设计。
1.程序编写：使用C语言编写单片机的程序。
程序主要包括温度采集、温度比较、报警控制和报警指示等功能。
2.算法设计：根据采集到的温度值与预设阈值进行比较，判断是否触发警报控制器。
同时，根据警报控制器的状态，控制报警指示的开关。
四、系统测试完成硬件和软件设计后，需要进行系统测试以验证系统的正确性和稳定性。
1.硬件测试：对硬件电路进行测试，包括电源、信号传输和外围器件等方面。
测试时需要注意电源的稳定性，信号的准确性和外围部件的工作状态。
2.软件测试：进行程序的运行测试，检查各功能是否正常运行。
特别关注温度采集和比较、报警控制和报警指示等功能。
五、系统性能分析对系统的性能进行分析，包括温度采集的准确性、报警控制的响应时间和报警指示的稳定性等方面。
1.温度采集准确性：主要受温度传感器的精度和ADC转换的准确性影响。
在设计中要选择合适的传感器和ADC。
基于51单片机的温度控制系统设计与实现

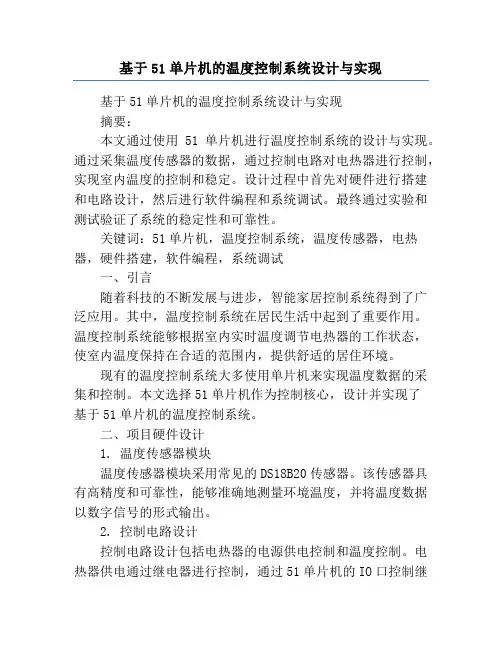

基于51单片机的温度控制系统设计与实现基于51单片机的温度控制系统设计与实现摘要：本文通过使用51单片机进行温度控制系统的设计与实现。
通过采集温度传感器的数据，通过控制电路对电热器进行控制，实现室内温度的控制和稳定。
设计过程中首先对硬件进行搭建和电路设计，然后进行软件编程和系统调试。
最终通过实验和测试验证了系统的稳定性和可靠性。
关键词：51单片机，温度控制系统，温度传感器，电热器，硬件搭建，软件编程，系统调试一、引言随着科技的不断发展与进步，智能家居控制系统得到了广泛应用。
其中，温度控制系统在居民生活中起到了重要作用。
温度控制系统能够根据室内实时温度调节电热器的工作状态，使室内温度保持在合适的范围内，提供舒适的居住环境。
现有的温度控制系统大多使用单片机来实现温度数据的采集和控制。
本文选择51单片机作为控制核心，设计并实现了基于51单片机的温度控制系统。
二、项目硬件设计1. 温度传感器模块温度传感器模块采用常见的DS18B20传感器。
该传感器具有高精度和可靠性，能够准确地测量环境温度，并将温度数据以数字信号的形式输出。
2. 控制电路设计控制电路设计包括电热器的电源供电控制和温度控制。
电热器供电通过继电器进行控制，通过51单片机的IO口控制继电器的开关状态，实现电热器的启动和停止。
温度控制部分则通过将温度传感器的数据与设定温度进行比较，根据差值控制继电器的状态，从而调节电热器的工作状态。
当实时温度大于设定温度时，继电器断电，电热器停止工作；当实时温度小于设定温度时，继电器通电，电热器开始工作。
3. 显示模块设计为了方便用户了解室内温度和系统工作状态，本设计添加了液晶显示模块。
通过51单片机的IO口控制液晶显示屏，实时显示当前室内温度和系统运行状态。
三、软件编程1. 数据采集与处理通过采集温度传感器的数据，可以得到当前室内温度的数值。
将采集到的温度数据进行处理，与设定的温度进行比较，得到差值。
2. 温度控制算法根据差值的大小，控制继电器的状态，从而实现对电热器的控制。
基于51单片机的温度控制系统设计
基于51单片机的温度控制系统设计引言：随着科技的不断发展，温度控制系统在现代生活中应用广泛，例如空调、冰箱、温室等。
本文基于51单片机设计一个简单的温度控制系统，用于控制温度在一些合适的范围内。
一、系统功能设计本系统主要包括以下功能：1.温度采集：通过温度传感器实时采集环境温度数据；2.温度显示：将采集到的温度数据显示在液晶屏上，方便用户查看；3.温度控制：当环境温度超过设定的范围时，系统将自动启动风扇或制冷装置来降低温度；4.温度报警：当环境温度超过设定范围时，系统将通过报警器发出警报。
二、系统硬件设计1.51单片机2.LM35温度传感器：用于采集环境温度数据；3.ADC0804模数转换芯片：将LM35传感器输出的模拟电压转换为数字信号；4.LCD1602液晶屏：用于显示温度数据和系统状态；5. Buzzer报警器：用于发出警报；6.风扇或制冷装置：用于降低温度。
三、系统软件设计1.初始化：设置各个硬件模块的工作模式和初始化参数；2.温度采集：通过ADC0804芯片将LM35传感器输出的模拟信号转换为数字信号；3.温度显示：将采集到的数字信号转换为温度值，并通过LCD1602液晶屏显示；4.温度控制：根据设定的温度上下限值，判断当前温度是否超过范围，若超过则启动风扇或制冷装置进行温度控制；5. 温度报警：当温度超过设定范围时，通过Buzzer报警器发出声音警报；6.系统循环：以上功能通过循环执行，实现实时监控和控制。
四、系统流程图软件设计流程如下所示:```开始初始化系统循环执行以下步骤：采集温度数据显示温度数据温度控制判断温度报警判断结束```五、系统总结本文基于51单片机设计了一个简单的温度控制系统，通过温度采集、显示、控制和报警功能，实现了温度的实时监控和控制。
该系统可以广泛应用于家庭、办公室、温室等环境的温度控制，提高生活质量和工作效率。
六、系统展望本系统可以进行进一步的优化和扩展，例如添加温度传感器的校准功能，提高温度采集的精度；增加温度曲线图显示功能，方便用户了解温度变化趋势；引入无线通信模块，使用户可以通过手机或电脑远程监控和控制温度等。
基于51单片机的温度控制系统设计
基于51单片机的温度控制系统设计引言温度控制系统在现代生活中起着至关重要的作用。
它可以用于各种应用，如恒温器、空调、冰箱等。
本文将介绍基于51单片机的温度控制系统设计，详细讨论系统的架构、工作原理以及实现过程。
系统架构温度控制系统基于51单片机的设计，主要由以下几个部分组成： 1. 温度传感器：用于检测环境温度。
2. 51单片机：作为系统的核心控制器，负责接收温度传感器的数据并进行处理。
3. 显示模块：用于显示当前温度和控制状态。
4. 控制模块：根据温度数据和设定值，控制相关设备的开关。
工作原理温度控制系统的工作原理如下： 1. 温度传感器实时检测环境温度，并将数据传输给51单片机。
2. 51单片机接收到温度数据后，与设定值进行比较。
3. 如果当前温度高于设定值，51单片机将控制模块输出高电平信号，使相关设备工作。
4. 如果当前温度低于设定值，51单片机将控制模块输出低电平信号，停止相关设备工作。
5. 同时，51单片机将当前温度和控制状态发送给显示模块进行显示。
系统设计步骤以下是基于51单片机的温度控制系统设计的步骤：步骤一：电路设计1.连接温度传感器到51单片机的模拟输入引脚。
2.连接显示模块到51单片机的数字输出引脚。
3.连接控制模块到51单片机的数字输出引脚。
步骤二：编程设计1.初始化温度传感器和显示模块。
2.循环执行以下步骤：1.读取温度传感器的模拟输入值。
2.将模拟输入值转换为温度值。
3.与设定值进行比较，确定控制状态。
4.控制模块输出相应的电平信号。
5.将当前温度和控制状态发送给显示模块进行显示。
步骤三：调试和测试1.连接电路并烧录程序到51单片机。
2.使用温度源模拟不同温度条件，观察系统的控制效果。
3.根据实际测试结果，调整设定值和控制算法，以提高系统的稳定性和精度。
结论基于51单片机的温度控制系统设计可以实现对环境温度的精确控制。
通过合理的电路设计和编程实现，系统可以实时检测温度并根据设定值自动控制相关设备的工作状态。
基于51单片机的饮水机温度控制系统设计
基于51单片机的饮水机温度控制系统设计摘要本文基于51单片机设计了一种饮水机温度控制系统。
该系统通过传感器采集水温数据，并通过51单片机进行处理和控制，实现了对饮水机温度的精确控制。
本文首先介绍了饮水机的发展背景和需求，然后详细介绍了系统的硬件设计和软件实现，最后对系统进行了测试和评估。
实验结果表明，该系统能够稳定地将饮水机温度控制在用户设定的范围内，具有较好的实用性和可靠性。
关键词：51单片机；饮水机；温度控制；传感器；硬件设计；软件实现第一章引言1.1 研究背景随着人们生活条件的改善和健康意识的提高，人们对于生活用品的要求也越来越高。
其中，饮用水是人们日常生活中必不可少的一部分。
然而，在夏季高温时期或者在寒冷冬季，直接喝取自来水可能会给人们带来不适。
因此，在家庭或者办公场所中普遍配备了饮水机，以提供适宜的饮用水温度。
1.2 研究目的本文旨在设计一种基于51单片机的饮水机温度控制系统，通过对水温数据的采集和控制，实现对饮用水温度的精确控制，提高用户体验和生活质量。
第二章系统设计2.1 系统框架本系统主要包括传感器模块、51单片机模块、温度控制模块和显示模块。
传感器模块用于采集水温数据，并将数据传输给51单片机模块。
51单片机通过对接收到的数据进行处理和判断，控制温度控制模块进行相应操作，并将结果显示在显示模块上。
2.2 传感器选择与接口设计为了准确地获取水温数据，本系统选择了一种高精度的数字式温度传感器。
该传感器具有较高的测量精确度和快速响应速度，并且具有较低的功耗。
在接口设计上，采用了I2C总线通信协议来与51单片机进行通信。
2.3 51单片机程序设计为了实现对饮水机温度的精确控制，本系统采用了PID控制算法。
PID控制算法是一种经典的控制算法，具有较好的稳定性和适应性。
在51单片机程序设计中，通过采集传感器数据和计算PID控制器输出，实现对温度控制模块的精确调节。
2.4 硬件设计本系统的硬件设计包括传感器模块、51单片机模块、温度控制模块和显示模块。
基于51单片机的温控系统设计流程框图
基于51单片机的温控系统设计流程框图下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!基于51单片机的温控系统设计流程详解在电子工程领域，51单片机因其简单易用、功能强大而被广泛应用。
基于51单片机的温度控制系统【范本模板】
毕业论文设计基于51单片机的温度控制系统摘要在日常生活中温度在我们身边无时不在，温度的控制和应用在各个领域都有重要的作用。
很多行业中都有大量的用电加热设备,和温度控制设备，如用于报警的温度自动报警系统，热处理的加热炉，用于融化金属的坩锅电阻炉及各种不同用途的温度箱等，这些都采用单片机技术，利用单片机语言程序对它们进行控制。
而单片机技术具有控制和操作使用方便、结构简单便于修改和维护、灵活性大且具有一定的智能性等特点，可以精确的控制技术标准，提高了温控指标，也大大的提高了产品的质量和性能。
由于单片机技术的优点突出,智能化温度控制技术正被广泛地采用.本文介绍了基于单片机AT89C51 的温度控制系统的设计方案与软硬件实现。
采用温度传感器DS18B20 采集温度数据，7段数码管显示温度数据，按键设置温度上下限，当温度低于设定的下限时，点亮绿色发光二极管，当温度高于设定的上限时，点亮红色发光二极管.给出了系统总体框架、程序流程图和Protel 原理图，并在硬件平台上实现了所设计功能。
关键词:单片机温度控制系统温度传感器AbstractIn daily life, the temperature in our side the ever-present，the control of the temperature and the application in various fields all have important role。
Many industry there are a large number of electric heating equipment, and the temperature control equipment, such as used for alarm automatic temperature alarm systems, heat treatment furnace，used to melt metal crucible resistance furnace, and all kinds of different USES of temperature box and so on, these using single chip microcomputer，using single chip computer language program to control them。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于51单片机的温度控制系统设计方案
文章标题：基于51单片机的温度控制系统设计方案
引言：
温度控制系统在许多领域中都发挥着重要作用，如工业生产、农业温室、医疗设备等。
本文将介绍基于51单片机的温度控制系统的设计方案，通过深入探讨关键技术和原理，以及提供总结和回顾性内容，一
步一步帮助读者理解并实现该系统。
关键词：温度控制系统、51单片机、设计方案
一、系统概述
温度控制系统是通过测量环境温度并根据设定值进行控制，以维持恒
定的温度。
基于51单片机的设计方案可以实现精确、可靠的温度控制，因其成本低、易于操作、广泛可用而备受青睐。
二、硬件设计
1. 传感器选择：温度传感器是温度控制系统中的核心组件，应选用精
度高、响应快的传感器。
常见的温度传感器有热电偶、热敏电阻和半
导体传感器等，根据需求选择适合的传感器。
2. 信号采集：51单片机的ADC模块可以将模拟信号转换为数字信号，实现温度的精确采集。
通过将传感器和51单片机连接，读取传感器输出的模拟电压，并进行AD转换，得到相应的温度值。
3. 控制器选择：在51单片机设计中，可选择使用PID控制器实现温
度的精确控制。
PID控制器通过比较实际温度与设定温度的差异，对
控制信号进行调整，使得实际温度逐渐趋近于设定温度。
三、软件设计
1. 传感器驱动：根据所选传感器的型号和接口，编写相应的传感器驱
动程序，实现数据的读取和处理。
驱动程序应具有良好的稳定性和兼
容性，以确保准确的温度测量。
2. 控制算法：PID控制算法是温度控制系统中常用的算法。
该算法根
据控制目标和误差值，计算出控制信号，并将其应用于温度调节装置，实现温度的精确控制。
在编写PID控制算法时，应考虑参数调节、稳
定性和动态响应等因素。
3. 界面设计：通过LCD显示模块和按键板，可以实现温度的实时显示和设定参数的调整。
界面设计应简洁明了，方便用户操作和监控系统
状态。
四、系统优化
1. 参数调节：对PID控制器的参数进行适当调节，可以优化系统的控
制效果。
常用的参数调节方法有试误法、Ziegler-Nichols法和基因算法等，根据实际需求选择合适的方法进行优化。
2. 稳定性分析：通过稳定性分析，确定系统的稳定性范围和工作条件。
可以通过绘制根轨迹、Bode图等方式，评估系统的相位裕度和增益裕度，从而提高系统的稳定性。
3. 系统扩展：根据实际需求，可以在基础的温度控制系统上进行扩展，如添加报警功能、远程监控等。
这些扩展功能可以进一步提升系统的
实用性和可靠性。
五、总结与展望
通过对基于51单片机的温度控制系统设计方案的深入讨论，我们了解了硬件和软件设计的关键要素，以及系统的优化和扩展方法。
这种设
计方案使得温度控制系统的实现变得简单可行，并可根据实际需求进
行灵活调整。
总结：基于51单片机的温度控制系统设计方案可以实现精确、可靠的温度控制。
通过合理选择传感器和控制器，编写稳定的驱动程序和控
制算法，以及完善的界面设计，可以满足不同领域对温度控制的需求。
该设计方案还可以通过参数调节、稳定性分析和系统扩展等方法进行
优化和扩展。
展望：随着科技的不断进步，基于51单片机的温度控制系统设计方案将不断发展和完善。
未来，可以考虑引入无线通信、云平台等新技术，提高系统的智能化和便捷性，满足更广泛的应用需求。
