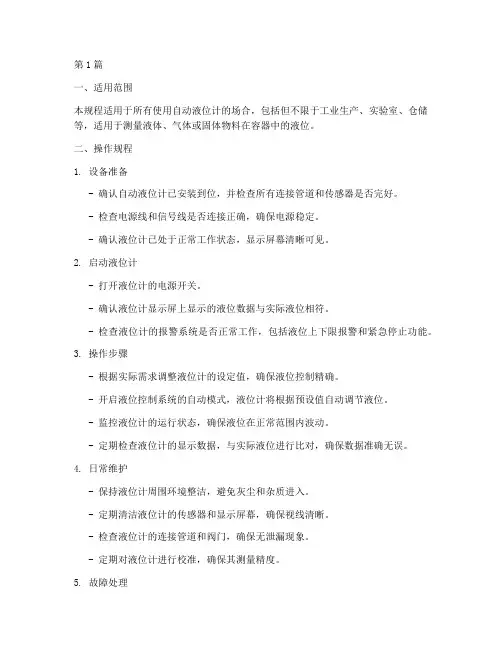

第1篇一、适用范围本规程适用于所有使用自动液位计的场合，包括但不限于工业生产、实验室、仓储等，适用于测量液体、气体或固体物料在容器中的液位。
二、操作规程1. 设备准备- 确认自动液位计已安装到位，并检查所有连接管道和传感器是否完好。
- 检查电源线和信号线是否连接正确，确保电源稳定。
- 确认液位计已处于正常工作状态，显示屏幕清晰可见。
2. 启动液位计- 打开液位计的电源开关。
- 确认液位计显示屏上显示的液位数据与实际液位相符。
- 检查液位计的报警系统是否正常工作，包括液位上下限报警和紧急停止功能。
3. 操作步骤- 根据实际需求调整液位计的设定值，确保液位控制精确。
- 开启液位控制系统的自动模式，液位计将根据预设值自动调节液位。
- 监控液位计的运行状态，确保液位在正常范围内波动。
- 定期检查液位计的显示数据，与实际液位进行比对，确保数据准确无误。
4. 日常维护- 保持液位计周围环境整洁，避免灰尘和杂质进入。
- 定期清洁液位计的传感器和显示屏幕，确保视线清晰。
- 检查液位计的连接管道和阀门，确保无泄漏现象。
- 定期对液位计进行校准，确保其测量精度。
5. 故障处理- 如发现液位计显示异常，立即停止液位控制系统，进行故障排查。
- 检查液位计的传感器、连接线和电源，找出故障原因。
- 如需要，进行必要的维修或更换部件。
- 故障排除后，重新启动液位控制系统，确保正常运行。
三、安全注意事项1. 操作人员应熟悉液位计的操作规程和安全注意事项。
2. 操作过程中，严禁随意敲击液位计，避免损坏传感器。
3. 遇到紧急情况，应立即停止液位控制系统，并采取相应措施。
4. 操作液位计时，应佩戴适当的防护用品，如手套、眼镜等。
5. 保持液位计周围环境通风良好，避免有害气体积聚。
四、记录与报告1. 操作人员应详细记录液位计的运行数据，包括液位、时间、温度等。
2. 定期对液位计进行性能评估，并将评估结果报告给相关部门。
3. 如发现液位计存在故障或异常情况，应及时报告并采取措施。
基于PLC的液位控制系统设计
基于PLC的液位控制系统设计液位控制系统是工业自动化中常见的一种控制系统，主要用于监测和控制液体或粉末在容器中的液位。
PLC（可编程逻辑控制器）是一种常用的自动化控制器，它通过编程逻辑和输入输出模块实现自动控制。
本文将基于PLC的液位控制系统进行设计和讨论。
首先，我们需要了解液位控制系统的基本原理。
液位控制系统主要由三个组成部分组成：传感器、控制器和执行器。
传感器用于监测液位高度，常用的传感器有浮球传感器、电容传感器和超声波传感器。
控制器根据传感器获得的液位信号，通过编程逻辑判断液位是否达到设定值，并根据结果控制执行器的开关状态。
执行器可以是电磁阀、泵或搅拌器，用于调节液位。
PLC作为控制器可以实现复杂的逻辑控制，并且具有可编程性和可扩展性。
下面是基于PLC的液位控制系统的设计步骤：第一步是确定系统需求和设计目标。
根据具体的液位控制需求，确定液位控制系统的功能要求和性能指标，例如需要实现液位的自动控制、报警功能和远程监控等。
然后确定设计目标，例如控制系统的稳定性、精度和可靠性。
第二步是选择适当的控制器和传感器。
根据设计目标和系统需求，选择适合的PLC控制器和液位传感器。
PLC控制器应具有足够的输入输出模块和计算能力，以满足液位控制系统的需求。
液位传感器的选择应考虑液体的性质、工作环境和控制精度等因素。
第三步是进行系统硬件设计。
根据选定的PLC控制器和传感器，设计系统的硬件连接和布置。
将传感器与PLC控制器连接，确保信号的稳定传输。
同时，还需要考虑系统的电气安全和防护措施。
第四步是进行PLC编程。
根据设计需求和目标，编写逻辑控制程序。
程序应能够实现液位的监测、判断和控制，同时具备保护和报警功能。
编程语言通常使用ladder diagram（梯形图），也可以使用其他编程语言如指令列表和函数图。
第五步是进行系统调试和优化。
完成PLC编程后，进行系统调试和优化。
对系统进行全面的测试，确保液位的检测和控制功能正常运行。
多种水位控制电路图

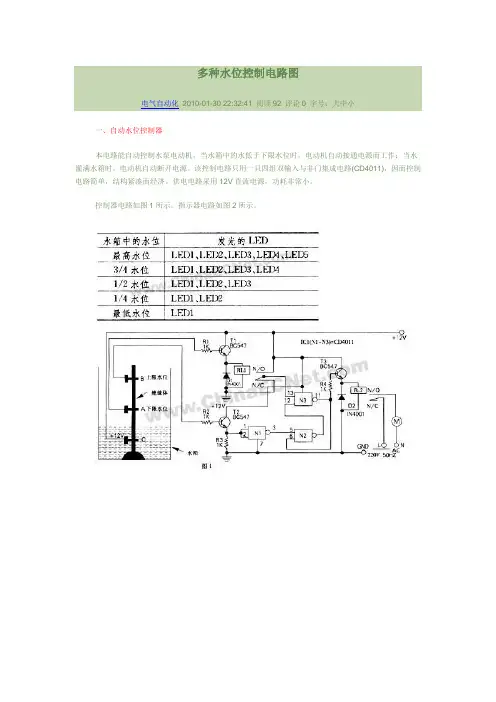

多种水位控制电路图电气自动化2010-01-30 22:32:41 阅读92 评论0 字号：大中小一、自动水位控制器本电路能自动控制水泵电动机，当水箱中的水低于下限水位时，电动机自动接通电源而工作；当水灌满水箱时，电动机自动断开电源。
该控制电路只用一只四组双输入与非门集成电路(CD4011)，因而控制电路简单，结构紧凑而经济。
供电电路采用12V直流电源，功耗非常小。
控制器电路如图1所示。
指示器电路如图2所示。
图1是控制器电路图，在水箱中有两只检测探头"A"和"B"，其中"A"是下限水位探头，"B"是上限水位探头，12V直流电源接到探头"C"，它是水箱中储存水的最低水位。
下限水位探头"A"连接到晶体管T1(BC547)的基极，其集电极连到12V电源，发射极连到继电器RL1，继电器RL l接入与非门N3第○13脚。
同样，上限水位探头"B"接到晶体管T2的基极(BC547)，其集电极连到12V电源，发射极经电阻R3接地，并接入与非门N1第①、②脚，与非门N2的输出第④脚和与非门N3的第○12脚相连，N3第①脚输出端接到N2第⑥脚输入端，并经电阻R4与晶体管T3的基极相连，与晶体管T3发射极相连的继电器RL2用来驱动电动机M。
当水箱向水位在探头A以下，晶体管T1与T2均不导通，N3输出高电平，晶体管T3导通，使继电器RL2有电流通过而动作，因而电动机工作，开始将水抽入水箱。
当水箱的水位在探头A以上、探头B以下时，水箱中的水给晶体管T1提供了基极电压，使T1导通，继电器RLl得电吸合N3第○13 脚为高电平，由于晶体管T2并无基极电压，而处于截止状态，N1第①、②脚输入为低电平，第③脚输出则为高电平，而N2第⑥脚输入端仍为高电平，因而N2第④脚输出则为低电平，最终N3第11脚输出为高电平，电动机继续将水抽入水箱。
液位控制器原理
液位控制器原理
液位控制器是一种常用的自动化控制设备，用于实时监测和调节容器内液位的高度。
其原理基于浮子式液位传感器和控制回路，通常包括以下几个部分：
1.液位传感器：液位传感器是液位控制器的核心部件，用于测量液位高度并将其转换为电信号。
传感器通常采用浮子式液位传感器，其中浮子跟随液位的变化，通过机械装置将运动转换成电信号输出。
浮子式液位传感器的工作原理类似于浴室里的水龙头，水龙头的水位随着水流的变化而变化，由于水位变化会带动浮子的升降，从而改变电信号输出的数值。
2.控制回路：液位控制器的控制回路是用来控制液位的高度，通常由比例控制、积分控制和微分控制三个部分组成。
比例控制通过调整阀门的开度来控制液位的高度，积分控制用于消除系统误差，微分控制用于消除系统的震荡。
3.电路板和显示屏：液位控制器通常配有电路板和显示屏，用于控制回路的计算和液位高度的显示。
电路板通过接收传感器输出的电信号，计算出液位高度和控制回路需要的参数，并控制阀门的开度。
显示屏则用于实时显示液位高度和控制回路的状态。
液位控制器的主要作用是自动控制容器内的液位高度，避免因液位过高或过低而引起的安全隐患和生产事故。
其应用范围广泛，涵盖了化工、石油、医药、食品等各个行业和领域。
锅炉水位的自动控制
锅炉水位的自动控制摘要:本文介绍了锅炉汽包水位的动态特性,单冲量、双冲量、三冲量控制方案的特点及工程中需注意的问题,着重介绍了汽包三冲量控制方案。
关键词:汽包水位;动态特性;控制方案;单冲量;双冲量;三冲量引言汽包水位是锅炉运行的主要指标,是一个非常重要的被控变量,维持水位在一定范围内是保证锅炉安全运行的首要条件,这是因为: (1) 水位过高会影响汽包内汽水分离,饱和水蒸汽带水过多,同时过热蒸汽温度急剧下降。
该过热蒸汽作为汽轮机动力的话,将会损坏汽轮机叶片,影响运行的安全性与经济性。
(2) 水位过低,说明汽包内的水量较少,而当负荷很大时,水的汽化速度加快,则汽包内的水位变化速度亦随之加快,如不及时调节,就会使汽包内的水全部汽化,导致炉管烧坏,甚至引起爆炸。
因此,锅炉汽包水位必须严加控制。
1 汽包水位的动态特性锅炉汽水系统结构如图1 所示。
汽包水位不仅受汽包(包括循环水管) 中储水量的影响,亦受水位下汽泡容积的影响。
而水位下汽泡容积与蒸汽负荷蒸汽压力炉膛热负荷等有关。
因此,影响水位变化的因素很多,其中主要的因素是锅炉蒸发量(蒸汽流量S) 和给水流量W。
1. 1 汽包水位在给水流量作用下的动态特性,见图2 :图1 锅炉的汽水系统图2 给水流量作用下水位阶跃响应曲线上图所示是给水流量W 作用下,水位L 的阶跃响应曲线。
如果把汽包的给水看作单容量无自衡过程,水位阶跃响应曲线如上图L1 曲线。
但由于给水温度比汽包内饱和水的温度低,所以给水流量W增加后,从原有饱和水中吸收部分热量,这使得水位下汽泡容积有所减少。
当水位下汽泡容积的变化过程逐渐平衡时,水位就由于汽包中储水量的增加而逐渐上升,最后当水位下汽泡容积不再变化时,水位变化就完全反映了由于储水量的增加而逐渐上升。
因此,实际水位曲线如图中L 线。
即当给水量作阶跃变化后,汽包水位一开始不立即增加,而要呈现出一段起始惯性段。
给水温度越低,时滞τ亦越大。
1. 2 汽包水位在蒸汽流量作用下的动态特性,见图3 :图3 蒸汽流量作用下水位阶跃响应曲线在蒸汽流量S 扰动作用下,水位的阶跃响应曲线如图3 所示。
液位自动控制系统
随着电子技术、计算机技术和信息技术的发展,工业生产中传统的检测和控制技术发生了根本性的变化。
液位作为化工等许多工业生产中的一个重要参数,其测量和控制效果直接影响到产品的质量,因此液位控制成为过程控制领域中的一个重要的研究方向。
本文设计了一种以单片机为核心的液位控制系统,使得液位控制更加精确稳定,并具有良好的人机交互功能。
一、系统结构系统采用下位机以单片机为核心的控制系统。
系统由单片机、D/A、A/D转换、V/I转换、电动调节阀、放大电路以及液位传感器等组成。
其系统结构框图如图1所示。
系统的核心采用AT89C52单片机,该芯片具有极高的性价比,适用于多数嵌入式系统。
上位机采用普通PC机,通过串口与单片机进行通信。
同时利用Visual C 6.0设计了监控软件,使其具有友好的人机界面,方便监控室工作人员对液位进行监控。
二、硬件系统设计1.液位传感器系统选用CYB31型压力液位变送器来进行液位的测量。
CYB31系列隔离式液位变送器采用进口不锈钢隔离膜片的高精度、高稳定性的力敏芯片,经合理精密的结构设计和厚膜技术温度补偿、信号放大、V/I转换,对不锈钢壳体进行全密封焊接,使用有通风导管的防水电缆,使传感器背压腔与大气连通,从而制成工业标准的4～20mA或0～10mA信号输出且性能稳定可靠的全固态产品。
2.A/D转换模块考虑到转换器的转换位数和速率,本系统采用了TI公司的10位模数转换器TLC1549。
它采用CMOS工艺,具有内在的采样和保持,采用差分基准电压高阻输入,抗干扰,可按比例量程校准转换范围。
通过A/D转换器可以将传感器输入的模拟电压量转换为数字量通过串行通信送给计算机。
3.液位调节系统经过单片机得到控制量输出后,经D/A转换器转换为模拟量,再经放大器放大从而调节阀门的开度来改变液体的流量,以达到对液位的控制。
4.液位设定、显示及报警单片机的P1口连接了一个4×4的16键行列式键盘,通过键盘可以实现液位上、下限的设定。
水箱液位自动控制系统工作原理
水箱液位自动控制系统工作原理
水箱液位自动控制系统是一种常见的自动化控制系统，它主要用于控制水箱的液位，确保水箱中的水始终保持在一定的水位范围内。
该系统的工作原理是通过传感器检测水箱中的液位，并根据液位信号控制水泵的启停，从而实现水箱液位的自动控制。
水箱液位自动控制系统主要由液位传感器、控制器和水泵组成。
液位传感器是系统的核心部件，它能够实时检测水箱中的液位，并将液位信号传输给控制器。
控制器根据液位信号来控制水泵的启停，当水箱中的液位低于设定值时，控制器会启动水泵，将水泵中的水送入水箱中，直到液位达到设定值时，控制器会停止水泵的运行。
水箱液位自动控制系统的工作原理非常简单，但是它能够有效地保证水箱中的水始终保持在一定的水位范围内，避免了水箱中水位过高或过低的情况发生。
这不仅可以保证水的供应，还可以避免水泵因为长时间运行而损坏，从而延长水泵的使用寿命。
除了水箱液位自动控制系统，还有许多其他的自动化控制系统，如温度自动控制系统、湿度自动控制系统等。
这些系统都是基于传感器检测环境参数，并根据参数信号来控制设备的启停，从而实现自动化控制的目的。
随着科技的不断发展，自动化控制系统将会越来越普及，为人们的生活带来更多的便利和舒适。
泵的控制方案
泵的控制方案引言泵是一种常用的工业设备，用于输送液体或气体。
不同的泵需根据具体的需求进行控制，以达到最佳的工作效率和安全性。
本文将介绍几种常见的泵的控制方案，包括手动控制、自动控制和变频控制。
通过了解不同的控制方案，可以帮助读者选择合适的控制方式，提高生产效率和节约能源。
一、手动控制方案手动控制是最简单、最基本的泵控制方式。
它适用于泵的运行需求不频繁、工作环境相对简单的情况。
手动控制的原理是通过人工操作开关或阀门，实现泵的启动、停止或调节流量。
手动控制的优点是操作简便、成本低廉，但缺点是依赖人工操作，不适用于需要连续运行或大范围调节流量的情况。
二、自动控制方案自动控制是通过传感器、控制器和执行机构等自动化设备实现泵的控制。
根据不同的工作需求，自动控制可以分为以下几种方式。
1. 压力控制压力控制是最常见的泵自动控制方式之一。
通过安装压力传感器，监测泵的出口压力，并通过控制器实时调节泵的运行状态。
当压力低于设定值时，控制器会自动启动泵运行；当压力达到设定值时，控制器会自动停止泵运行。
这种控制方式可以确保系统内的压力稳定，避免过高或过低的问题。
2. 液位控制液位控制适用于需要保持液体水平的系统，如水箱或水池。
通过安装液位传感器，监测液位变化，并通过控制器控制泵的运行。
当液位低于设定值时，控制器会自动启动泵运行，以增加液位；当液位达到设定值时，控制器会自动停止泵运行。
液位控制可以实现自动补水、排水等功能。
3. 流量控制流量控制适用于需要按需求调节流量的系统。
通过安装流量传感器，监测泵的流量，并通过控制器控制泵的运行速度或调节阀门的开度，以达到所需的流量。
流量控制可以根据实际需要灵活调整，使系统运行在最佳状态。
三、变频控制方案变频控制是利用变频器控制泵的转速，从而实现流量调节和能量节约。
变频器可以根据实际需求，调整电机的转速，以达到所需的流量和压力。
变频控制的优点是能够根据实时需求调节泵的运行状态，最大限度地实现能量的节约和运行的效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几种自动液位（水位）控制的方法介绍
在工农业生产以及日常生活应用中，常常会需要对容器中的液位（水位）进行自动控制。比如自动控制水箱、水
池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水控制、自动电热水器、电开水机的自动进水控制
等。虽然各种水位控制的技术要求不同，精度不同，但基本的控制原理都可以归纳为一般的反馈控制方式，如下
图所示，它们的主要区别在于检测液位的方式、反馈形式，以及控制器上的区别。
1、机电控制式水位控制
下图是这种控制方式的结构示意。
漂浮在水面上的浮球与控制器中的“检测机构”通过连杆机构相连，当水位发生变化时，浮球上下运动带动
“检测机构”产生位移，这个位移可以直接用来驱动阀门动作，关闭或者开启进水口，调节水位。如果需要控制
的水筏较大，浮球的浮力不足以驱动控制水阀动作时，可以在“检测机构”与“阀门控制”之间增加一套机电控
制驱动装置，具体控制过程为：①“检测机构”的位移先去带动一个位移开关动作；②位移开关控制电机的转动；
③电机驱动水阀门。
这种控制方式结构比较复杂，但可以对大型蓄水装置进行控制，因此常常应用于工农业生产中。
2、全机械结构的水位控制方式
家用抽水马桶是典型的全机械结构水位控制，以下是原理示意图：
当用户进行冲水操作之后，蓄水箱的水被排空，浮球下降，这个信号通过连杆机构传递给进水阀门，使进水
阀门开启，对蓄水箱补水；随着水量的增加，浮球逐步上移，直至达到设定的某个水位时，正好能够关闭进水阀，
停止进水。
由此可见，在这种水位控制系统中，浮球=水位检测器（传感器），连杆机构=控制器，水位的“给定量”通
过进水阀门与连杆机构的相对位置来设定。
