小结
1. 掌握装配图的规定画法、特殊画法。
2. 画装配图首先选好主视图，确定较好的视图 表达方案，把部件的工作原理、装配关系、
零件之间的连接固定方式和重要零件的主要
结构表达清楚。
3. 根据尺寸的作用，弄清装配图应标注哪几类 尺寸。
4. 掌握正确的画图方法和步骤。画图时必须首 先了解每个零件在轴向、径向的固定方式，
⒋ 分析零件，弄清零件的结构形状。
顺序： ★先看主要零件，再看次要零件； ★先看容易分离的零件，再看其它零件； ★先分离零件，再分析零件的结构形状。
精品课件
35
怎样把零件从装配图中 分离出来呢？
① 根据剖面线的方向和间隔的不同，及视图 间的投影关系等区分形体。
② 看零件编号，分离不剖零件。
③ 看尺寸，综合考虑零件的功用、加工、装 配等情况，然后确定零件的形状。
其余尺寸都在图上按比例直接量取，并圆
整。与标准件连接或配合的尺寸, 如螺纹、
倒角、退刀槽等要查标准注出。有配合要
求的表面，要注出尺寸的公差带代号或偏
差数值。
精品课件
40
(4) 根据零件各表面的作用和工作要求，注出 表面粗糙度代号。
① 配合表面： Ra值取3.2~0.8，公差等级高 的Ra取较小值。
④ 形状不能确定的部分，要根据零件的功用 及结构常识确定。
精品课件
36
如: 泵体
其主体部分的外形和内腔都是长圆形， 腔内容纳一对齿轮，泵体上有轴孔。
前后锥台形的凸起有进、出油口与内腔 相通，泵体左端面有与端盖连接固定用的螺 钉孔和销孔。
底板部分是长方形，左、右各有一个固 定用的螺栓孔，上面的凸台和下面的方槽， 都用于减少加工面。
精品课件
齿轮泵的零件图与装配图
齿轮泵之阿布丰王创作1、磨损内漏的齿轮泵其容积效率下降,油泵输出功率年夜年夜低于输入功率.其损耗全部转酿成热能,因此会引起油泵过热.若将结合平面压紧,因工作时浮动轴套会有少量运动而造成磨损,结果使农具提升缓慢或不能提升,这样的浮动轴套必需更换或修理.2、油泵壳体的磨损主要是浮动轴套孔的磨损（齿轮轴与轴套的正常间隙是0.09~0.175mm,最年夜不得超越0.20mm）.齿轮工作受压力油的作用,齿轮尖部靠近油泵壳体,磨损泵体的高压腔部份.另一种磨损是壳体内工作面成圆周似的磨损,这种磨损主要是添加的油液不净所致,所以必需添加没有杂质的油液3、齿轮泵内部零件磨损油泵内部零件磨损会造成内漏.其中浮动轴套与齿轮端面之间泄漏面积年夜,是造成内漏的主要部位.这部份漏损量占全部内漏的50%~70%左右.磨损内漏的齿轮泵其容积效率下降,油泵输出功率年夜年夜低于输入功率.其损耗全部转酿成热能,因此会引起油泵过热.若将结合平面压紧,因工作时浮动轴套会有少量运动而造成磨损,结果使农具提升缓慢或不能提升,这样的浮动轴套必需更换或修理.齿轮泵油封磨损,胶封老化卸荷片的橡胶油封老化蜕变,失去弹性,对高压油腔和高压油腔失去了密封隔离作用,会发生高压油腔的油压往高压油腔,称为“内漏”,它降低了油泵的工作压力和流量.CB46齿轮泵它的正常工作压力为100~110kg/平方厘米,正常输油量是46L/min,标准的卸荷片橡胶油封是57×43.自紧油封是PG25×42×10的骨架式油封,它的损坏或年久失效,空气便从油封与主轴轴颈之间的缝隙或从进油口接盘与油泵壳体结合处被吸入油泵,经回油管进入油箱,在油箱中发生年夜量气泡.会造成油箱中的油液减少,发念头油底槽中油液增多现象,使农具提升缓慢或不能提升1、油泵内部零件磨损油泵内部零件磨损会造成内漏.其中浮动轴套与齿轮端面之间泄漏面积年夜,是造成内漏的主要部位.这部份漏损量占全部内漏的50%~70%左右.。
油泵装配图
装配示意图
序号
螺塞 小垫片 弹簧 钢珠定位圈 钢珠 螺栓M6X20 垫圈 6 泵盖 圆柱销 垫片 主动轴齿轮 锁紧螺母 填料压盖 填料 从动轴齿轮 泵体 零件名称
工业用纸
工业用纸 石棉 数量 材 料
备注
Ⅰ
Ⅱ
Ⅰ Ⅱ
其余
齿数 模数 齿形角
技术要求
1.未注倒角均为1X45° 2.调质处理 HB=220-250
1.有效圈数n=7 4.旋向 右 2.总圈数n1=9.5 5.弹簧两端磨平 3.展开长度L=323.6
图名 材料
弹簧
比例 数量
图名 小垫片比例
材料
数量
全部
技术要求:
发蓝处理
图名 螺塞 比例
材料
数量
精品课件！
精品课件！
序号
螺塞 小垫片 弹簧 钢珠定位圈 钢珠 螺栓M6X20 垫圈 6 泵盖 圆柱销 垫片 主动轴齿轮 锁紧螺母 填料压盖 填料 从动轴齿轮 泵体 零件名称
图名 材料
比例 数量
齿数
模数
其余
齿形角
Ⅰ
Ⅱ
Ⅰ Ⅱ
技术要求 1.未注倒角均为1X45° 2.调质处理 HB=220-250
图名 材料
比例 数量
其余
图名 材料
比例 数量
其余
图名 材料
比例 数量
其余
技术要求:
1.未注明铸造圆角 R3 2.不加工面应涂防锈漆
泵盖
图名 材料
比例 数量
技 术 要 求:
数量
齿轮油泵
工业用纸
工业用纸 石棉 材料
备注
序号
螺塞 小垫片 弹簧 钢珠定位圈 钢珠 螺栓M6X20 垫圈 6 泵盖 圆柱销 垫片 主动轴齿轮 锁紧螺母 填料压盖 填料 从动轴齿轮 泵体 零件名称
工业用纸
工业用纸 石棉 数量 材 料
备注
Ⅰ
Ⅱ
Ⅰ Ⅱ
其余
齿数 模数 齿形角
技术要求
1.未注倒角均为1X45° 2.调质处理 HB=220-250
1.有效圈数n=7 4.旋向 右 2.总圈数n1=9.5 5.弹簧两端磨平 3.展开长度L=323.6
图名 材料
弹簧
比例 数量
图名 小垫片比例
材料
数量
全部
技术要求:
发蓝处理
图名 螺塞 比例
材料
数量
精品课件！
精品课件！
序号
螺塞 小垫片 弹簧 钢珠定位圈 钢珠 螺栓M6X20 垫圈 6 泵盖 圆柱销 垫片 主动轴齿轮 锁紧螺母 填料压盖 填料 从动轴齿轮 泵体 零件名称
图名 材料
比例 数量
齿数
模数
其余
齿形角
Ⅰ
Ⅱ
Ⅰ Ⅱ
技术要求 1.未注倒角均为1X45° 2.调质处理 HB=220-250
图名 材料
比例 数量
其余
图名 材料
比例 数量
其余
图名 材料
比例 数量
其余
技术要求:
1.未注明铸造圆角 R3 2.不加工面应涂防锈漆
泵盖
图名 材料
比例 数量
技 术 要 求:
数量
齿轮油泵
工业用纸
工业用纸 石棉 材料
备注

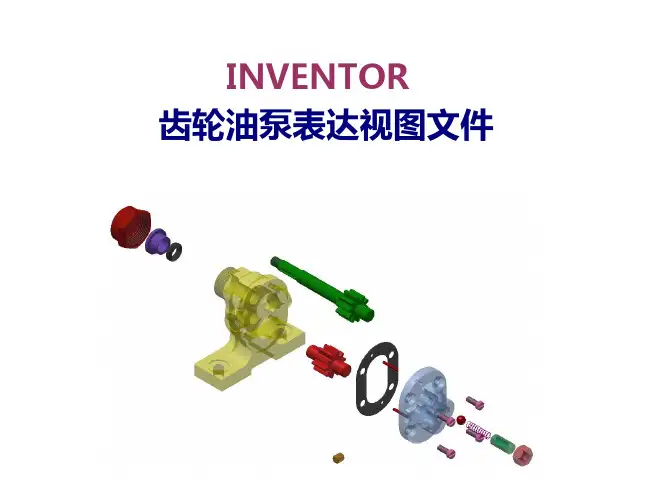

inventor齿轮油泵表达视图文件20140511
② 零部件只选这颗螺钉，变换方式选择转动，输入-1000（不必准确），应用， 关闭 ③ 同理分别设置其它3颗螺钉（要点：一定要分4次设置）
播放动画，以查看4个螺钉分别转动，一起移动的动画效果。
查看浏览器里的记录： 点击模型两个字下方的小漏斗，选择分解视图，查看刚才的5次设置 如果对设置不满意，可打开+号，将其删除
播放动画，检查设置 查看浏览器里应新添3次设置记录（浏览器处在分解视图状态下）。
分别移动弹簧和钢球，播放动画检查
¾ 移出销、垫片、从动齿轮轴
¾ 移出盖螺母
①短距离移动：坐标系的Z轴方向应与移动方向一致
②转动：必须将坐标轴与盖螺母轴线重合（可点击柱面，使其变红，以确保选对） 观察坐标轴上的旋转方向，决定转动角度前是否需要加负号。
选AVI格式
设置好之后，点击播放键，即开录制装配过程。结束后，点取消。
找到录好的视频，用视频播放软件播放观看，视频大小在60M左右，然后移动到 齿轮油泵文件夹。 （在播放器中可选择关闭字幕。）
录制拆卸动画：动画制作，录像，输入文件名，设置文件格式
设置好之后，点击反向播放键，即开录制拆卸过程。结束后，点取消。
5、将4颗螺钉垂直向上移动
放置坐标系，Y 方向为移动方向
绿色对勾：应用 关闭：关闭对话框 清除：继续 使用本命令
点空白处， 向上拖动
播放动画，以查看4个螺钉装拆动画。 可改变间隔的参数设置，应用，可加快或减慢动画速度。（不是必做项目）
提示： 1、只要将光标悬停在轨迹线上方，使其变红，端部出现绿点，即可 拉动，随意调整距离 2、选中轨迹，右键，可编辑 3、课件中所给出的距离参数 和转动角度参数都仅供参考
¾ 泵盖及其上面所装的零件整体移出
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编辑视图
④ 将2个齿轮轴设置为不剖零件
将剖视图下属的装配列表展开 找到齿轮轴
隐藏不应出现的线：选中，不可见
要点：视图上的线皆投影自三维模型，无法删除
⑤ 垫片涂黑
要点：先选中主视图，再创建草图
感应出主视图边框
投影垫片 四周图线
点击封闭区域
要点：每次只能填充一块
⑥ 用标注工具，添加中心线
要点：不同的工具在不同的面板上
2、主视图由基础视图（右视图）剖视而得
点击右视图 （光标变十字） 大致画出 剖切线
3、左视图
① 用基础视图大致放置
先大致放 置在这里
②光标感应出左视图，选对齐视图、水平
③光标上出现对齐符号，点击主视图
对齐
4、俯视图：用基础视图放置，与主视图垂直对正
二、分别修改4个视图
1、修改主视图
1、修改主视图
画出齿轮底部所缺线
修改线型 分度线：选中后修改特性
点击线、右键
长点划线
齿轮交线、齿轮底部所缺线，改为粗实线
点击线、右键
完成草图，查看一下：光标悬浮在刚刚画的线上时，可在 浏览器里看到它们所在的草图被亮显，反之亦然
⑧ 修改填料的剖面线形式为网格
要点：编辑刚才的草图（避免创建不必要的草图）
投影填料的轮廓， 确保封闭
① 精确调整剖切位置切 线，右键
右视图进入 草图环境
要点：视图上的线需投影至草图才可被选中
将销投影 至草图 重合约束
剖切线过 圆心
完成草图，可观察到销已被正确剖切
② 去掉右视图上的剖切符号
要点：应在主视图上处理
感应主视图，右键 选编辑视图
去掉勾
③ 显示螺纹
③ 添加缺失的图线 感应出俯视图，创建草图，投影轮廓线
任意位置画一水平线
用重合约束，将此线约束至前后对称面，作为参考线
将此线设置为仅草图
点选
在参考线两侧，避开各种约束，画两条稍长的线 添加尺寸约束
修剪、补齐另一处缺线、修改特性为粗实线，退出草图
④ 处理调节螺钉、弹簧的图线，添加中心线
3、修改、补充其它视图，添加尺寸标注
三、添加明细栏
1、标注面板，点明细栏工具，点主视图，确定
2、光标上出现一个明细栏，放在标题栏上
3、感应到明细栏，右键，编辑
修改明细栏的布局，输入材料、注释
表布局
添加或删除某列
列选择器
改变列的位置
从列表中移除“名称”列
列表中为所需要的列
再次编辑明细栏，调整项目的顺序
此时明细栏的排序为制作装配文件时装入零件的顺序
右键，编辑
填充第一处
点击封闭内部
分两次填充，填料改好，退出草图
2、修改俯视图
① 做局部剖视表达
感应出俯视图，创建草图，用样条曲线画出局部剖的轮 廓线，退出草图
选点
点击俯视图
将局部剖视图下的模型展开，露出来的销、螺钉设为不可 见，钢球、栓塞设为不参与剖切，螺母设为参与剖切
② 显示螺纹、添加中心线
⑦ 添加其它的线（螺纹、分度线、齿轮所缺的线）
要点：草图要基于某个投影（视图）
感应出主视图边框
进入草图环境，才可画出图线 要点：图线（投影线）要先投影，才能被选中
画出螺纹小径和齿轮交线
螺纹小径
齿轮交线
先画在任意 位置，再约 束、修剪
画出齿轮分度线 要点：草图中所标注的尺寸，不会在视图中显示
先画在接近的位置， 再添加尺寸约束
INVENTOR （3） 齿轮油泵装配图
¾确认“齿轮油泵”装配文件已完成 ¾确认“齿轮油泵”项目是当前激活项目
一、放置4个主要视图 二、修改视图、补充其它视图、标注尺寸 三、添加明细栏 四、添加零件编号 五、添加一张新图纸（爆炸装配图）
一、放置4个主要视图
¾ 新建工程图文件，保存为齿轮油泵
1、创建右视图
四、添加零件编号
可分别尝试自动和手动
点击
框选所有 零件
点击适当的位置
调整引出序号的位置：拉动、对齐
将引出序号的箭头改为原点
将箭拉出视图再放回，它会变为一个大圆点
右键菜单中选择“编辑 引出序号 样式”
右键菜单中选择“编辑 引出序号 样式”
完毕、保存
五、添加一张新图纸
放入表达视图，比例1:1
调入明细栏和零件引出序号
作业：
完成齿轮油泵所有要求的文件， 按时上传
