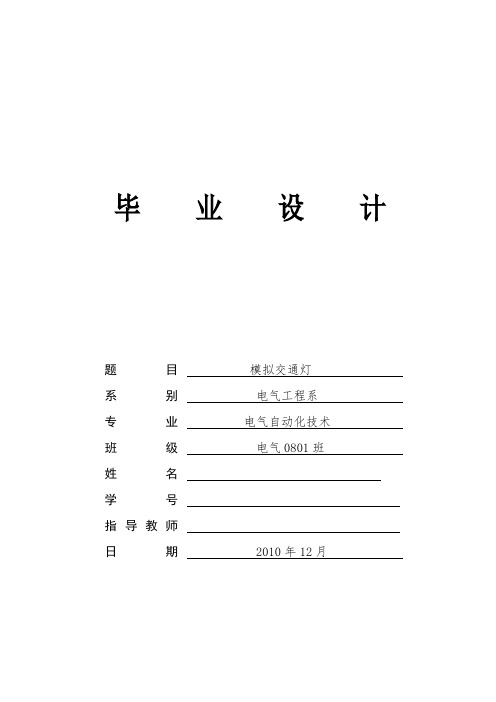

毕业设计题目模拟交通灯系别电气工程系专业电气自动化技术班级电气0801班姓名学号指导教师日期 2010年12月设计任务书设计题目：模拟交通灯设计要求：1.用单片机组成模拟交通灯系统，设计硬件电路及相应软件。
2.在十字路口的两个方向上各设一组红绿黄灯,显示顺序为：其中一个方向是绿灯、黄灯、红灯,另一个方向是红灯、绿灯、黄灯。
3.设置一组数码管,以倒计时的方式显示允许通过或禁止通行的时间,其中左转灯、绿灯、黄灯、红灯的持续时间分别是15S、30S、3S、48S。
4.当各条路上任意一条出现特殊情况,例如消防车、救护车或其他需要优先放行的车辆时,各方向上均是红灯亮,倒计时停止,且显示数字在闪烁,当特殊运行状态结束后,控制器恢复原来状态,继续正常运行。
设计进度要求：第一周：确定题目，查阅有关资料；第二周：查阅资料，收集资料；第三周：列出设计思路；第四周：硬件电路的设计；第五周：软件程序的设计；第六周：软件程序的仿真与调试；第七周：打印毕业论文；第八周：毕业答辩指导教师（签名）：摘要设计以单片机为核心部件的模拟交通灯，利用74LS244作为断码驱动器，74LS07作为位码驱动，LED七段数码管作为计时显示用，用发光二极管指示交通的通行，用按键进行紧急事件的发生，使两个方向都亮红灯，绿灯亮通行，红灯亮停止通行。
本设计利用定时器进行定时，使定时器工作于方式一定时50ms，配合软件计数器，调用中断程序使定时器定时20次，达到定时1S的目的，同时调用显示程序，显示到计时的时间，用单片机Intel89S51作为核心部件,8路74LS244总线驱动器作为字形驱动芯片和6路驱动74LS07位选码作为中心器件来设计交通灯控制器，实现了交通灯的控制，显示时间直接通过89S51的P0、P1口输出；交通灯信号通过P3口输出；本交通灯系统简单，实用性强，成本低，使用维护方便，软件功能强，运行稳定可靠等优点。
关键词：单片机，交通灯，位码，段码，显示目录摘要 ................................................................... I I 1 单片机的发展及应用 .. (1)1.1单片机的发展 (1)1.2单片机的应用 (1)2 总体方案设计 (3)2.1系统框图 (3)2.2计时控制方案 (3)2.3显示控制方案 (3)2.4键盘控制方案 (3)2.5电路原理 (4)3 硬件设计 (6)3.189S51单片机的简介 (6)3.289S51单片机的引脚 (7)3.389S51单片机复位方式 (8)3.474LS244的功能 (9)3.574LS07的功能 (9)3.6键盘接口工作原理 (10)3.7七段LED显示工作原理 (11)4 软件设计 (13)4.1总体思路 (13)4.2定时１秒的方法 (14)4.3定时器初值计算 (14)4.4主程序模块 (15)4.5中断服务程序模块 (16)4.6显示程序模块 (16)5 系统调试 (19)6 结论 (21)致谢 (22)参考文献 (23)1 单片机的发展及应用1.1 单片机的发展单片微型计算机是微型计算机的一个重要分支，也是一种非常活跃和颇具有生命力的机种。
