电工基础习题及答案

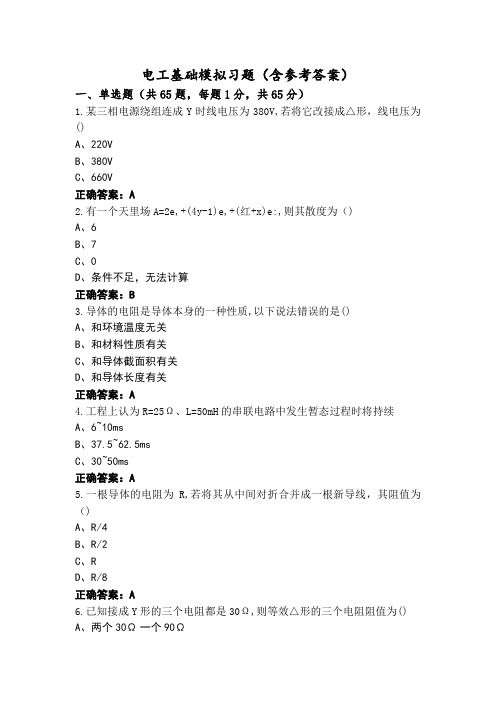

电工基础模拟习题(含参考答案)
电工基础模拟习题（含参考答案）一、单选题（共65题，每题1分，共65分）1.某三相电源绕组连成Y时线电压为380V,若将它改接成△形，线电压为()A、220VB、380VC、660V正确答案：A2.有一个天里场A=2e,+(4y-1)e,+(红+x)e:,则其散度为（)A、6B、7C、0D、条件不足，无法计算正确答案：B3.导体的电阻是导体本身的一种性质,以下说法错误的是()A、和环境温度无关B、和材料性质有关C、和导体截面积有关D、和导体长度有关正确答案：A4.工程上认为R=25Ω、L=50mH的串联电路中发生暂态过程时将持续A、6~10msB、37.5~62.5msC、30~50ms正确答案：A5.一根导体的电阻为R,若将其从中间对折合并成一根新导线，其阻值为（)A、R/4B、R/2C、RD、R/8正确答案：A6.已知接成Y形的三个电阻都是30Ω,则等效△形的三个电阻阻值为()A、两个30Ω一个90ΩB、全是90ΩC、全是10Ω正确答案：B7.正弦交流电的三要素是()A、幅值，频率，初相位B、角频率，频率，周期C、幅值，有效值，初相位D、幅值，角频率，相位差正确答案：A8.下列三相对称电路功率的计算公式中，不正确的是()A、S=3UpIpB、P=3UpIpcosC、Q=3UIsinoD、S=S4+SB+Sc正确答案：B9.在RL串联的交流电路中，R上端电压为16V,L上端电压为12V,则总电压为()A、4VB、10VC、20VD、28V正确答案：C10.实现信息的传送和处理的电路称为_电路A、电子B、强电C、电工正确答案：A11.某三相绕线式异步电动机，当转子绕组中串入调速电阻后，当负载转矩不变时，则调速后的电机转速()A、减小B、为零C、增加D、基本不变正确答案：A12.电路是()的通路A、电流B、电阻C、电压D、电动势正确答案：A13.在直角坐标系下，a、a,和a_分别是x、y、z坐标轴的单位方向向量，则表达式a,a,和a,xa.×a.的结果分别是（)A、a.和0B、a和aC、O和0D、O和a正确答案：C14.采用分布参数分析传输电路的条件是A、λ=100/B、λC、λ≥100/正确答案：B15.有一2V电压源，内电阻为0.1欧，当外电路断路时，电路中的电流和端电压分别为()A、0A.2VB、20A.0VC、20A.0VD、0A.0V正确答案：A16.直流电机的电枢绕组的电势是()A、换向电势B、交流电势C、直流电势D、励磁电势正确答案：B17.磁通量中，的单位为()A、特斯拉B、韦伯D、库仑正确答案：B18.已知交流接触器的线圈电阻为200Ω，电感量为7.3H,接到工频220V 的电源上。
电力电工基础习题(附参考答案)
电力电工基础习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在纯电感电路中，（）等于电压有效值与电流有效值乘积。
A、瞬时功率B、无功功率C、有功功率D、视在功率正确答案：B2、白炽灯的额定工作电压为220V，它允许承受的最大电压为（）。
A、440VB、220VC、380VD、311V正确答案：D3、三相对称的额定工作电压为380V，有我国供电系统供电，该三相负载应接成（）。
A、两种接法都不行B、星形接法C、两种接法都行D、三角形接法正确答案：B4、把一定长度的导线的直径减少1倍，其电阻值将变为原来的（）倍。
A、1B、4C、2D、3正确答案：B5、阻值不随外加电压或电流的大小而改变的电阻叫（）。
A、非线性电阻B、线性电阻C、可变电阻D、固定电阻正确答案：B6、三相对称负载作三角形联接时，相电流是10A，线电流最接近的值是A、14AB、17AC、7AD、20A正确答案：B7、单相正弦交流电的电压表示为100V，则其峰值为（）。
A、100VB、141VC、173VD、220V正确答案：B8、电阻元件是（）元件。
A、储存磁场能量B、储存热能C、储存电场能量D、耗能正确答案：D9、电动机铭牌上标注的额定功率是指电动机的（）。
A、视在功率B、无功功率C、有功功率D、总功率正确答案：C10、在选择量程时，若事先不知道被测量的大小，应先选用（）试测，再逐步换用适当的量程。
A、次大量程B、最大量程C、最小量程D、次小量程正确答案：B11、在单位时间内电流所做的功称为（）。
A、电功率B、电功D、电能正确答案：A12、三相电源星型联接时，相电压是220V，线电压最接近的值是（）。
A、110VB、220VC、380VD、440V正确答案：C13、交流机电产品铭牌上的额定值是指交流电的（）。
A、瞬时值B、有效值C、最大值D、平均值正确答案：B14、导电性能介于导体和绝缘体之间的物体叫做（）。
A、二极管B、绝缘体C、导体D、半导体正确答案：D15、当外加电阻R上的电压为U时，其消耗的功率为1W，其电压增大一倍，其消耗的功率为（）。
电工基础练习题含参考答案 (3)
电工基础练习题含参考答案一、判断题（共100题，每题1分，共100分）1.分析非线性电路，不能用叠加定理。
A、正确B、错误正确答案：A2.两个理想电压源一个为6V,另一个为9V,极性相同并联，其等效电压为15VA、正确B、错误正确答案：B3.从电压、电流瞬时值关系式来看，电感元件属于动态元件。
A、正确B、错误正确答案：A4.回路电流法只要求出回路电流，电路最终求解的量就算解出来了。
A、正确B、错误正确答案：B5.对称三相Y接电路中，线电压超前与其相对应的相电压30°电角。
A、正确B、错误正确答案：A6.理想电压源和理想电流源可以等效互换。
A、正确B、错误正确答案：B7.无论是直流还是交流电路，负载上获得最大功率的条件都是RL=R0A、正确B、错误8.电机和变压器常用的铁心材料为软磁材料。
A、正确B、错误正确答案：A9.在磁介质中通过一回路的磁链与该回路电流之比值为自感A、正确B、错误正确答案：A10.起动直流电动机时，励磁回路应与电枢回路同时接入电源A、正确B、错误正确答案：B11.RC一阶电路的零输入响应，uc按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B12.并联谐振在L和C支路上出现过流现象，因此常把并谐称为电流谐振A、正确B、错误正确答案：A13.感应电动机运行时，总要从电源吸收一个滞后的无功电流A、正确B、错误正确答案：A14.直流发电机中的电刷间感应电势和导体中的感应电势均为直流电势。
A、正确B、错误15.若硅钢片的接缝增大，则其磁阻增加A、正确B、错误正确答案：A16.电路中任意两个结点之间连接的电路统称为支路A、正确B、错误正确答案：A17.基尔霍夫定律既适应于线性电路也适用与非线性电路。
A、正确B、错误正确答案：A18.相量也是正弦量，可以写为。
()U=Usin(a+)A、正确B、错误正确答案：B19.两个矢量的点乘结果仍为矢量()A、正确B、错误正确答案：B20.他励直流电动机在固有特性上弱磁调速，只要负载不变，电动机转速升高。
《电工基础》习题及答案
习题一一、判断题1．负载在额定功率下的工作状态叫满载。
（√ ）2．电流方向不随时间而变化的电流叫稳恒电流。
（× ）3．如果把一个6V的电源正极接地，则其负极为-6V。
（√ ）4．电路中某点的电位值与参考点的选择无关。
（× ）5．电路中某两点间电压的正负，就是指这两点电位的相对高低。
（√ ）6．导体的长度增大一倍，则其电阻也增大一倍。
（√ ）7．电源电动势的大小由电源本身性质决定，与外电路无关。
（√）8．公式RR/=，因此可以说导体的电阻与它两端的电压UU=可以写成II/成正比，与通过它的电流成反比。
（× ）9．在电源电压一定的情况下，负载大就是指大负载。
（× ）10．电源电动势等于内外电压之和。
（√ ）11．当电源的内电阻为零时，电源电动势的大小就等于电源端电压。
（√）12．短路状态下，短路电流很大，电源的端电压也很大。
（×）13．开路状态下，电路的电流为零，电源的端电压也为零。
（× ）14．电池存放久了，用万用表测量电压为1.4V，但接上灯泡却不发光，这主要是电源电动势变小了。
（× ）15．全电路中，若负载电阻变大，端电压将下降。
（×）16．一般来说，负载电阻减小，则电路输出的功率增加，电源的负担加重。
（√ ）17．通过电阻上的电流增大到原来的2倍时，它所消耗的功率也增大到原来的2倍。
（× ）18．把“110 V/50 W”的灯泡接在220 V电压上时，功率还是50 W。
（×）19．在电源电压一定的情况下，负载电阻越大，在电路中获得的功率也越大。
（× ）20．把“25W/220V”的灯泡接在1000W/220V的发电机上，灯泡会被烧毁。
（× ）二、选择题1．1A的电流在5min时间内通过某金属导体，流过其横截面的电荷量为（ D ）。
A、1CB、5CC、60CD、 300C2．当参考点改变变时，下列电量也相应发生变化的是（ B ）。
电工基础知识试题库+参考答案
电工基础知识试题库+参考答案一、判断题（共100题，每题1分，共100分）1、换路定律指出：电容两端的电压是不能发生跃变的，只能连续变化。
A、正确B、错误正确答案：A2、理想电压源输出的电流值恒定，输出的电压值由它本身和外电路共同决定。
（)A、正确B、错误正确答案：B3、电桥可用来较准确地测量电阻A、正确B、错误正确答案：A4、RC一阶电路的零输入响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B5、一个6V的电压源与一个2A的电流源并联，等效仍是一个6V的电压源。
A、正确B、错误正确答案：A6、三相对称交流绕组中无三及三的倍数次谐波电势A、正确B、错误正确答案：B7、电压是电路中产生电流的根本原因,数值上等于电路中两点电位的差值。
（)A、正确B、错误正确答案：A8、只要在感性设备两端并联一电容器，即可提高电路的功率因数。
A、正确B、错误正确答案：B9、全耦合变压器的变压比与理想变压器的变压比相同A、正确B、错误正确答案：B10、网孔分析法和节点分析法只适应于直流电路。
A、正确B、错误正确答案：B11、实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征A、正确B、错误正确答案：B12、非正弦周期波各次谐波的存在与否与波形的对称性无关。
()A、正确B、错误正确答案：B13、位移电流是由电荷的运动产生的。
()A、正确B、错误正确答案：B14、在某一个频率，测得两个线性非时变无源电路的阻抗为RC电路：Z=5-j2Ω6.RLC串联电路谐振时阻抗最大。
A、正确B、错误正确答案：B15、理想并联谐振电路对总电流产生的阻碍作用无穷大，因此总电流为零A、正确B、错误正确答案：A16、串联谐振电路的特性阻抗在数值上等于谐振时的感抗与线圈铜耗电阻的比值。
（)A、正确B、错误正确答案：A17、在理想的导体表面，电力线与导体表面成垂直关系A、正确B、错误正确答案：A18、点M(1,11)为矢量A=(z-ye,+(x-2e,+0y-xe,的正源（)A、正确B、错误正确答案：B19、节点分析法的互电导符号恒取负A、正确B、错误正确答案：A20、当三相感应电动机转子绕组短接并堵转时，轴上的输出功率为零，则定子边输入功率亦为零。
电工基础考试题及答案大全
电工基础考试题及答案大全第一篇：电工基础知识考试1. 题目：电流是什么？答案：电流是电荷在电路中的流动。
单位是安培（A）。
2. 题目：什么是电压？答案：电压是表示电路中电能的多少，单位是伏特（V）。
3. 题目：什么是电阻？答案：电阻是电流在电路中的阻碍力，用来限制电流流动的能力，单位是欧姆（Ω）。
4. 题目：如何计算电流？答案：电流可以通过欧姆定律来计算，电流等于电压除以电阻。
5. 题目：什么是交流电和直流电？答案：交流电是电流方向和大小都会变化的电流，而直流电是电流方向和大小都保持不变的电流。
6. 题目：如何安全地处理电路中的电线？答案：在处理电线前，首先要确保断开电源，然后使用绝缘工具进行操作，避免触及裸露的导线。
7. 题目：电路中的保险丝有什么作用？答案：保险丝是用来保护电路免受过载或短路等异常情况的损坏。
8. 题目：如何判断电路中的电阻值？答案：可以通过欧姆表来测量电阻值，在关闭电路的情况下将欧姆表连接到电路两端即可。
9. 题目：什么是电路图？答案：电路图是用符号和线条表示电路中元件和连接关系的图示。
10. 题目：什么是电磁感应？答案：电磁感应是指通过磁场的变化来产生电流。
第二篇：电工安全知识考试1. 题目：在进行电工操作时，应该注意哪些安全事项？答案：在进行电工操作时，应先切断电源，佩戴绝缘手套和鞋袜，使用绝缘工具，避免直接触摸裸露导线。
2. 题目：什么是漏电？答案：漏电是指电流从电路中异常流失的现象，可能导致触电危险。
3. 题目：如何预防漏电？答案：可以安装漏电保护器来检测和切断漏电电流。
4. 题目：什么是接地线？答案：接地线是将电路和地面连接起来的导线，用于漏电保护和减少触电风险。
5. 题目：如何正确使用插头和插座？答案：应确保插头和插座没有破损或松动，正确插入插座并拔出时要拉住插头而不是电线。
6. 题目：在进行灯泡更换时，应注意什么？答案：在更换灯泡前应确保断开电源，并等待灯泡冷却后才进行操作。
电工技术基础练习题及答案
电工技术基础练习题及答案一、单选题（共30题，每题1分，共30分）1.在对称三相交流负载Y形连接电路中,线电压等于()相电压。
A、1/3正确答案：2.在换路瞬间，下列说法正确的是()。
A、电感电流不能跃变B、电感电压必然跃变C、电容电流不能跃变D、电容电压必然跃变正确答案：A3.戴维南等效电路中的等效电阻等于有源二端网络的()。
A、电源内阻B、等效前两端电阻C、外电路电阻D、除源后的入端电阻正确答案：D4.三相对称负荷星形连接时，线电压的有效值是相电压有效值的()倍。
A、1.732B、1/1.732C、根号6D、1.414正确答案：A5.某非正弦电压V，则该非正弦电压的有效值为()。
A、4.06VB、5.38VC、7.35VD、5.19V正确答案：A6.复功率定义为()。
A、P+QB、P+jQC、P-QD、Q+jP正确答案：B7.已知RC一阶电路的响应,若R=1kΩ,此时电容C为()。
A、0.0004FB、0.004FC、0.04FD、0.03F正确答案：B8.当电路中电流的参考方向与电流的实际方向相同时，该电流()。
A、一定是负值B、无法确定是正值或负值C、一定是正值D、有时是正值,有时是负值正确答案：C9.在△-Y变换公式中，下列说法正确的是()。
A、分母为△形中三个电阻之差B、分子为△形中与之对应节点相连的电阻之积C、分母为△形中三个电阻之积D、分子为△形中与之对应节点相连的电阻之和正确答案：B10.已知△形连接的纯电容对称负载XC=6Ω的，测得各，则三相电路的视在功率S为()。
A、1800VAB、600VAC、600WD、600VAR正确答案：B11.三相对称星形负载阻抗Z=(8+j6)Ω，电源线电压的，则三相有功功率P为()。
A、18.3kWB、3.87kWC、11.6kWD、12.7kW正确答案：C12.两互感线圈顺向串联时其等效电感量L顺=()。
A、L1+L2+MB、L1+L2-2MC、L1+L2+2MD、L1+L2-M正确答案：C13.正弦交流电的三要素是指()。
电工基础习题及参考答案精编§1.3电压与电位
§1.3电压与电位一、填空题1、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。
2、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为Ua 、Ub，则a、b两点间的电压Uab=_________________；Uba=_______________。
3、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。
4、电动势的方向规定为在电源内部由________极指向_______极。
5、测量电压时，应将电压表和被测电路______联，使电压表接线柱的正负和被测两点的电位_______。
6、如图1所示，电压表的a应接电阻的______端，b应接电阻的_______端。
电流表的a应接电阻的_______端。
图1二、判断题1、电源电动势的大小由电源本身性质所决定，与外电路无关。
（）2、电压和电位都随参考点的变化而变化。
（）3、我们规定自负极通过电源内部指向正极的方向为电动势的方向。
（）三、选择题1、当参考点改变时，下列电量也相应发生变化的是（）。
A.电压B.电位C.电动势D. 以上三者皆是2、在电源内部，电动势方向是（）。
A、从电源正极指向负极B、从电源负极指向正极C、没有方向D、无法确定3、如图2所示，a ，b 两点间的电压为（ ）。
A.1V B.2V C.3V D. 5V图24、关于abU 与baU 下列叙述正确的是（ ）A 、两者大小相同，方向一致B 、两者大小不同，方向一致C 、两者大小相同，方向相反D 、两者大小不同，方向相反 5、如图3所示，已知a U >bU ，则以下说法正确的为（ ）。
图3A 、实际电压为由a 指向b ，I >0B 、实际电压为由b 指向a ，I <0C 、实际电压为由b 指向a ，I >0D 、实际电压为由a 指向b ，I <0 四、计算题1、如图4所示，当选c 点为参考点时，已知：V a =-6V ，V b =-3V ，V d =-2V ，V e =-4V 。
《电工基础》练习题及答案
电工基础第1页单项选择题（一）电工与电子1 直流电流是指（ D ）A．方向不随时间变化的电流。
B．大小不随时间变化的电流。
C．直流电就是一直流动的电流。
D．大小和方向都不随时间变化的电流。
2 电流强度的定义用（ A ）A．一定时间内通过导体横截面的电荷量多少来衡量，单位为安培。
B．电流表来测量，读数是多少就多少。
C．也可用电压表来测量，没法测量。
D．电流不是水流，人们没法看见电流流动，没法测量。
3 电阻的定义是指（ A ）A．导体对电流的阻碍作用称作电阻，单位为欧姆B．导体对电流的阻止作用称作电阻，单位为：西门子C．由碳膜或金属膜等电阻体与两个引脚组成D．有固定值电阻，可调值电阻两大类。
4 有一电阻值为47K，那么在电阻身上的色环依次为（ A ）A．黄、紫、橙、金 B．绿、黄、红、金C．黑、黄、红、金 D．红、灰、橙、金5 铜、铝、铁三种金属的导电性能最好的依次排列为：（ B ）A．铁、铝、铜 B．铜、铝、铁C．铝、铁、铜 D．都是金属，导电能力都一样6 两只不同阻值的电阻分别为4Ω和6Ω，并联连接后，它们的总阻值是（ A ）ΩA．2．4 B．4 C．6 D．107 在一电压恒定的电路中，电阻值增大时，电流如何变化：（ A ）A．随之减小B．随之增大 C．不变D．难以确定8 串联电路中，某电阻的阻值越大，其分得的电压：（ A ）A．越大B．越小C．与其它电阻的电压一样大D．很难确定9 十只同为100Ω的电阻并联连接，其等效的阻值是：（ B ）A． 1 B． 10 C．100 D．100010 电路并联电阻具有：（ A ）A．分流作用B．分压作用C．分频作用D．分开工作作用11 并联电路中，某支路电阻的阻值越小，则该电阻两端的电压（ C ）A．越大B．越小C．不变、 D．要具体测量才能知道12 电路中有哪三种状态：（ A ）A．通路、断路、短路。
B．支路、回路、网孔电路。
C．绕路、开路、回路。
电工基础模拟练习题(附答案)
电工基础模拟练习题（附答案）一、判断题（共100题，每题1分，共100分）1.叠加定理只适用于线性电路中。
A、正确B、错误正确答案：A2.理想并联谐振电路对总电流产生的阻碍作用无穷大，因此总电流为零A、正确B、错误正确答案：A3.电压、电位和电动势定义式形式相同，所以它们的单位一样A、正确B、错误正确答案：A4.同步发电机电枢反应的性质取决于负载的性质。
A、正确B、错误正确答案：B5.非正弦周期量作用的电路中，电感元件上的电流波形平滑性比电压差。
A、正确B、错误正确答案：B6.换路定律指出：电感两端的电压是不能发生跃变的，只能连续变化A、正确B、错误正确答案：B7.一并联在无穷大电网上的同步电机要想增加发电机的输出功率，必须增加原动机的输入功率，因此原动机输入功率越大越好。
A、正确B、错误正确答案：B8.起动直流电动机时，励磁回路应与电枢回路同时接入电源A、正确B、错误正确答案：B9.谐振电路的品质因数越高，电路选择性越好，因此实用中Q值越大越好A、正确B、错误正确答案：B10.恒定磁场是一种无（散度）源和有（旋度）源的场A、正确B、错误正确答案：A11.支路电流法和回路电流法都是为了减少方程式数目而引入的电路分析法。
A、正确B、错误正确答案：A12.有一个100Ω的负载要想从内阻为50Ω的电源获得最大功率，采用一个相同的100Ω电阻与之并联即可A、正确B、错误正确答案：B13.电力工程中高压远距离输电线工作频率为50Hz,因此属集总参数电路。
A、正确B、错误正确答案：B14.实际电路的几何尺寸远小于工作信号波长的电路为分布参数电路A、正确B、错误正确答案：B15.视在功率在数值上等于电路中有功功率和无功功率之和。
A、正确B、错误正确答案：B16.RC一阶电路的零状态响应，uC按指数规律上升，ⅰC按指数规律衰减A、正确B、错误正确答案：A17.弥尔曼定理可适用于任意结点电路的求解。
A、正确B、错误正确答案：B18.三相绕线式感应电动机在转子回路中串电阻可增大起动转矩，所串电阻越大，起动电流就越小A、正确B、错误正确答案：A19.忽略电枢绕组电阻、负载eosφ=0时，同步发电机的输出电流为纯交轴分量I,oA、正确B、错误正确答案：B20.结点电压法是只应用基尔霍夫第二定律对电路求解的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空1．电路有 短路 、 断路 和通路三种状态，其中 短路 时，电路中会有大电流，从而损坏电源和导线，应尽量避免。
2．如三相对称负载采用星形接线时，其线电压等于3倍相电压,而线电流等于 1倍的相电流.3．在RLC 串联电路中,当X L >X C 时电路呈感 性，当X L 〈X C 时电路呈 容 性，当X L =X C 时电路呈 纯阻 性。
4．在纯电阻交流电路中，已知电阻两端的电压V t u )6314sin(210π-=，电阻Ω=10R ，则电流I= 1 A ，电压与电流的相位差=ϕ 0 ，电阻消耗的功率=P 10 W 。
5。
如图1所示正弦交流稳态电路中，电流表A1、A2、A3的读数分别为3A 、4A 、8A ，则电路中电流表A 的读数是 5A 。
6.三角形连接的对称三相负载的线电流33=U I/—30ºA ，则其相电流UV I = 3/0º A ，VW I = 3/120ºA ， WUI = 3/—120º A 。
7．某正弦交流电的解析式是()A t i ︒-=60628sin 5，则该交流电的周期为 0.01 s ，最大值为 5 A ，有效值为25A,初相是 -60 。
8如图2：若I1＝2A,I2＝1A ，I3＝4A,I4＝3A ，则I5＝___4A_A 。
9。
两个均为40F μ的电容串联后总电容为20F μ，并联后的总电容为40F μ.10．某线性含源二端网络的开路电压为V 10，如果在网络两端接以Ω10的电阻，二端网络端电压为8V ，此网络的戴维南等效电路为Uso = 10 V,0R = 2.5 Ω。
+ -u LCR图1AA 1A 2A 3图2I1I2I3I4I511.三相电源绕组星形联结时，已知线电压)30sin(2380︒+=t u UV ω V ，则线电压VW U 。
=380/150o V ，相电压U U 。
=220/0oV ， V U 。
=380/120o V 。
12．正弦交流电流A I︒∠=6010 ，角频率s rad /100=ω则该交流电流的瞬时表达式 A t i o )60100sin(210+=,最大值=m I A 26，有效值=I A 6，初相角=ϕ 600 。
13．在RLC 串联电路中，已知电流为5A,电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为30+j 40（Ω)，该电路为容 性电路。
电路中吸收的有功 功率为750W ，吸收的无功功率又为_______。
14.电路如图3所示，设各电流表内阻为零。
若电流表A 的读数为5A ，电流表A1的读数为3A,则电流表A2的读数是___4A____.二、选择1.如果三相对称负载连接成三角形,已知连接在每相负载电路中电流表的读数为10 A,则线电流用电流表测量其读数应为( B )A 、10AB 、 103AC 、310A D 、ϕcos 310 A2。
在单相交流电路中，若Z=(6+8j)Ω，则该电路的功率因数为（ C)？A 、 0。
3B 、 0.4C 、0。
6D 、 0.83。
为提高功率因数常在感性负载两端（ C )A 、串联一个电感B 、并联一个电感C 、并联适当电容器D 、串联一个电容器4.一含源二端网络，测得其开路电压为100V ，短路电流10A ，当外接10Ω负载电阻时，负载电流是（ B )A 、10AB 、5AC 、15AD 、20A5。
三相不对称负载星形联接在三相四线制输电系统中，则各相负载的（ B )图3A 、电流对称B 、电压对称C 、电压、电流都对称D 、电压不对称 6.下列关于感抗叙述正确的是（ A )A 、感抗与电感成正比B 、感抗与电感成反比C 、感抗与频率成反比D 、感抗与频率无关 7。
对于正弦交流电来说，最大值等于有效值的（ D ）倍。
A 、2/2B 、3/2C 、2D 、38。
一个电容元件接入交流电路中其两端电压与电流的相位关系是（ B ） A 、u 超前i 90° B 、u 滞后i 90° C 、u 滞后i 45° D 、同相位9.电容C1=2μF 与C2=2μF 串联后的总电容C=（A ）。
A 、1μF B 、2 μF C 、3μF D 、4μF10。
在RLC 串联电路中，视在功率S ，有功功率P ，无功功率c Q 、l Q 四者的关系是（ C ）。
A 、c l Q Q P S ++=B 、c l Q Q P S -+=C 、22)(c l Q Q P S -+=D 、22)(c l Q Q P S ++=11。
如图3所示为一正弦交流电路的一部分，电流表A 的读数是5A,电流表1A 的读数是4A,则电路中电流表2A 的读数是（ C )A 、4AB 、1AC 、3AD 、0A12.感抗为XL=100Ω的纯电感线圈两端的电压)30sin(200︒+=t u ωV ，则通过它的电流是（ A ） A 、A t i L )60sin(2︒-=ω B 、A t i L )60sin(20︒-=ω C 、A t i L )30sin(20︒+=ω D 、A t i L )30sin(2︒+=ω13.电流A t i )45sin(221︒-=ω，通过R=2Ω的电阻时，消耗的功率是（ C ） A 、16W B 、25W C 、8W D 、32W图314.如图所示，已知：E1单独作用R3上的电流为2A ，E2单独作用的R3上电流为3A ，则R3上的总电流为（ C ）。
A 、1AB 、5AC 、—1AD 、-5A15.我国低压供电电压单相为220伏，三相线电压为380伏，此数值指交流电压的( C)。
A 、平均值 B 、最大值 C 、有效值 D 、瞬时值 1。
用交流电压表测得交流电压的数值是( B ）。
A 、平均值B 、有效值C 、最大值D 、瞬时值2。
一个电感线圈接入交流电路中其电感两端电压与电流的相位关系是( B )。
A 、同相位B 、电压超前电流90°C 、电流超前电压90°D 、不确定3。
若A t i )30sin(101︒+=ω,A t i )10sin(202︒-=ω。
则i 1的相位比i 2超前（ C ）. A 、20° B 、—20° C 、40° D 、不确定 5.在三相对称负载有功功率的公式ϕcos 3UI P =中，功率因数角是指（ A ）。
A 、相电压与相电流的相位差 B 、线电压与相电流的相位差 C 、相电压与线电流的相位差 D 、线电压与线电流的相位差 7.计算电路某点电位时，必须先确定（C )。
A 、电流方向B 、电源极性C 、参考点D 、绕行方向 8.流过白炽灯的交流电流与电压之间的相位关系是（ A ）。
A ．同相位B ．电压超前电流90° B ．电流超前电压90° D. 电压超前电流270°9。
在单相交流电路中，如果电阻和电抗相等，那么电路中的电流与电压之间的相位差是（ C ）。
A 。
π B.2πC. 4πD. 3π10。
若某交流电路电压最大值为310V ，电流有效值为10A ，则电路阻抗为（ A ）。
A 、22欧姆 B 、310欧姆 C 、3100欧姆 D 、10欧姆 11.如图3所示二端网络，等效为一个电源时的理想电压源电压为（ B ）.图428A 、8VB 、4VC 、2VD 、6V12.三相对称负载作三角形连接时，相电流为10A,线电流与相电流最接近的值是（ B)。
A 、14 B 、17 C 、7 D 、20 13。
选择三相负载连接方式的依据是（ D ）。
A 、三相负载对称选△接法，不对称选Y 接法 B 、希望获得较大功率选△接法,否则,选Y 接法C 、电源为三相四线制选Y 接法，电源为三相三线制选△接法D 、选用的接法应保证每相负载得到的电压等于其额定电压三、判断（ ∨）1.三相对称电压是指幅值相等,频率相同，相位差互为120度的三个正弦交流电压。
（ × ）2.已知()A t i 90314sin 101+=,()A t i 30628sin 102+=，则1i 超前2i 60。
（ ∨）3.从电阻消耗能量的角度来看，不管电流怎样流,电阻都是消耗能量的. （ ×)4。
叠加原理可以用来叠加电流,但不可以用于叠加电压。
（ ∨ ）5。
若选择不同的参考点时，电路中各点的电位将发生变化，但电路中任意两点间的电压却不会改变.( ∨ ）6.应用基尔霍夫电压定律时，回路绕行方向可以任意选择，但一经选定后就不能中途改变。
（∨）7。
交流电路中，电阻元件通过的电流与其两端电压是同相位的. （×）8。
电流的频率越高，则电感元件的感抗值越小。
( ×）9.电压三角形,阻抗三角形和功率三角形都是相量图. （ ∨ )1。
叠加定理只适用于线性电路。
( ∨ ）2。
三角形连接的负载每相承受电源的线电压。
（× )3。
若某电压有效值为220伏，则此电压的最大值为380伏。
(∨)4。
在交流电路中，电阻是耗能元件，而纯电感或纯电容元件只有能量的往复交换，没有能量的消耗。
(∨ )5。
中线的作用在于使星形连接的不对称负载的相电压对称.图3（× ）6.在电阻与电感串联的电路中，U=U L +U R 。
（ ∨ ）7.一个相量除以j ,就相当于将此相量顺时针转过90°，即辐角减小90°. ( ∨)8.在RLC 串联电路中,若L X 〉C X ，则该电路为电感性电路. (×)9.电路中任意两点之间的电压与参考点的选择有关。
（×）10.无功功率就是无用（对电气设备的工作而言）的功率.四、计算1。
用戴维南定理求电路中的电流I 。
（1） 将待求支路断开，得到上图二端网络; 将二端网络等效变换如图：=ab U 4+6=10V .（2）除源，得到a —b 间等效电阻 Ω=++=8431ab RabU abRΩ2I（3）将待求支路和等效电压源连接。
A I 18210=+=2、 R 、L 、C 串联交流电路，R =30Ω、X L =120Ω、X C =80Ω,若已知电阻上的电压V )1.23314sin(260o -=t u R求:(1）电路中的电流 ； （2）电路中的总的阻抗；（3）求 、和 ； RL i＋uLu Cu u i（4）作电流和各电压相量图。
A R U I R 001.232301.2360-∠=-∠==••A t i )1.23314sin(220-=Ω∠=+=-+=01.53504030)(j X X j R Z C LV jX I U L L 09.66240∠==•• V jX I U C C 01.113160)(-∠=-=••V Z I U 01.53100∠==••V t u L )9.66314sin(22400+= V t u L )1.113314sin(21600-=V t u L )1.53314sin(21000+=3．三相对称负载接在对称三相电源上.三相对称负载Ω+=)86(j Z ，电源线电压为VU UV ︒∠=30380 .（1）若负载采用三角形连接,计算负载相电流UVI 、VWI 、WUI ，负载线电流UI 、V I、WI 。
