PVC电线管预埋技术交底
PVC塑料管道安装安全技术交底
PVC塑料管道安装安全技术交底
简介
本文档旨在提供PVC塑料管道安装的安全技术交底，确保工作人员在安装PVC塑料管道时遵循相关安全规范。
安装前的准备工作
- 在进行PVC塑料管道安装之前，确保所有工作人员都接受过相关的安全培训，并了解安全规范。
- 确认安装场地是否适合安装PVC塑料管道，比如检查是否有足够的空间、支撑结构和适当的通风。
安装过程
1. 确定正确的管道尺寸和类型，根据设计图纸进行准确的尺寸测量。
2. 使用合适的工具和设备进行管道切割、平整和连接。
3. 确保管道连接牢固，采用适当的接头和密封制度以防止漏水或泄漏。
4. 在进行焊接或粘接作业时，使用合适的个人防护装备，如手套、护目镜和呼吸器。
5. 定期检查安装过程中的工作区域，保持整洁并清除可能产生的危险物质。
6. 安装完成后，进行管道试压测试以确保管道系统的完整性和气密性。
安全注意事项
- 在施工过程中，禁止吸烟和使用明火。
- 操作人员应注意周围环境，并根据需要采取防护措施，以防止意外发生。
- 切割管道时应小心操作，避免对自身和他人造成伤害。
- 在使用化学物质进行粘接或密封时，必须正确使用，并遵循相关的安全操作规程。
总结
通过本文档的安全技术交底，我们希望能够确保所有工作人员在PVC塑料管道安装过程中遵循相关的安全规范，以确保施工的安全性和可靠性。
PVC管道制作安装技术交底
PVC管道制作安装技术交底1. 管道制作技术1.1 PVC管材选择在制作PVC管道时，首先需要选择适合的PVC管材。
根据实际需求和工程要求，选择合适规格和厚度的PVC管材。
确保管材质量合格，无明显缺陷和损伤。
1.2 切割管材使用合适的切割工具，如管钳或切割机，将PVC管材按照需要的长度进行切割。
确保切割平整，没有毛刺和裂口。
1.3 清洁管材在安装前，需对切割好的PVC管材进行清洁。
使用清洁剂或清水清洗管材内外表面，确保无尘污和杂质。
2. 管道安装技术2.1 管道布置在进行PVC管道的安装时，需根据工程设计图纸和实际现场情况，合理布置管道。
确保管道的走向合理，连接部位易于操作和维护。
2.2 管道连接在进行PVC管道的连接时，使用合适的连接件和胶水。
将切割好的管材与连接件进行连接，使用胶水将其黏合。
确保连接牢固，没有漏水现象。
2.3 管道支架和固定安装PVC管道时，需使用支架和固定件固定管道。
确保管道在使用过程中不会出现松动和移位，保持稳定。
2.4 渗漏测试在安装完成后，进行渗漏测试。
使用适当的方法和工具，对已安装的PVC管道进行渗漏测试，确保管道无漏水现象。
3. 安全注意事项3.1 工人个人防护在进行PVC管道制作和安装过程中，工人需佩戴合适的个人防护装备，如安全帽、防护眼镜和手套等。
3.2 施工现场安全施工现场需保持整洁有序，防止杂物堆放和滑倒等安全问题发生。
在进行高空作业时，需采取合适的安全措施，如使用安全网和安全绳等。
3.3 使用工具和设备安全在使用切割工具和安装设备时，需按照操作规程进行操作。
确保工具和设备使用安全，避免发生意外事故。
以上是关于PVC管道制作安装技术的交底内容。
在实际操作中，需遵守相关法律法规和安全规定，确保施工过程安全可靠，保证管道质量。
PVC管技术交底
5、施焊前要办理动火审批，并做好灭火措施。
八、环境保护措施：
1、现场产生的垃圾及时清理，做到工完场清；
2、产生的施工垃圾要分类堆放，并保持区域内整洁卫生；
3、现场材料分类码放整齐，并做好材料标识；
九、质量标准：
保证项目：配管的品种、规格、质量及配管的连接方法、使用场所必须符合设计要求和施工规范规定。检查方法：全数检查，检查隐蔽验收记录。
3、弹线定位
（1）、据设计图要求，在砖墙、木模板混凝土墙等处，确定盒、箱位置并标出尺寸。
（2）、根据设计灯位要求，在现浇混凝土板进行测量后，标注出灯头准确位置尺寸。
（3）、各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙、泡沫混凝土墙等，需要稳埋开关盒的
位置，进行测量确定开关盒准确位置尺寸。
技术负责人
工艺流程
熟悉图纸及施工现场→弹线定位→加工弯管→固定盒箱→暗敷管路→扫管穿引线
1、熟悉图纸ቤተ መጻሕፍቲ ባይዱ
通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及结构施工图。
按图纸规范及实际需要，经综合考虑，确定接线盒、灯头盒的正确位置，及管路的敷设部位及走向。
2、选管
按要求采用优质重型PVC管，管内外表面应光滑，壁厚均匀符合标准，管径按图纸设计及管内穿线截面、根数选择。管内所穿导线面积，不应超过管内径截面积的40%。
⑵砖墙稳埋盒、箱：
①预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留进出入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，准备最后一管一孔的进入盒箱稳埋完毕。
②剔洞稳埋盒、箱在接短管：按弹处的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照的管路的走向敲掉盒子的敲落孔，在用高强度等级水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆固定后，在接短管入盒、箱。
水电预留预埋质量技术交底
水电预留预埋质量技术交底01电线导管预埋1基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。
该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用激光水平仪结合建筑定位线确定标高，室内开关插座预埋标高需考虑到找平层5cm的高度，并排线盒采用连筋盒进行加固中间采用pvc20管填充，保证现场预埋盒水平度middot;垂直度及定位尺寸无偏差，强弱电保证10cm的间距，开关与门洞边净距15cm，同一室内同标高底盒标高差控制在0-5mm，并列插座开关面板高度差0-0.5mm厨房卫生间根据饰面材料以相对饰面-5mm0为宜，加固后预埋箱盒必须紧贴模板且固定牢靠，保证混凝土振捣不会造成错位。
针对拆模后部分预埋尺寸有问题，通过半盒纠偏及剔凿修补的方式进行纠偏，修补后的混凝土表面处理采用掺胶专用砂浆进行灰带处理。
1.3管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞，保证管路畅通。
1.4预埋结束后，由现场施工员核对，以防出现漏埋.错埋。
确认无误后，报请工程监理进行隐蔽工程验收。
2线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
消防金属管线禁止使用PVC管代替2.3阻燃PVC管敷设1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
线管预埋技术交底
一般管路应严格按设计布管，沿最近的方向敷设，使走向顺直减少弯曲。但是板内严禁三层管交叉重叠；平行的两根PVC管间距应大于5cm；板内PVC管之间的交叉角必须大于45°；同一根PVC管与另两根交叉的间距必须大于20d。如果按直线布管不能满足上述要求，则布管宜适当绕行。下列情况之一应在中间加一个过线盒：
四、施工工艺
1.放线定位
开关、插座、灯位盒，必须严格按实际图纸和规范来定位。开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。要按各种器具设计高度安装其接线盒。对剪力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
5.预制：
在主体砼结构施工期间，土建能提供的预埋作业时间极为有限，为了与土建紧密配合，迅速完成预埋，必须采取预制法施工，将部分作业移到底下来先进行加工预制，然后在预埋时拿到作业层进行安装，以减少楼面的工作量。
5.1接线盒的预制
开关盒、插座盒、灯位盒，根据不同的进管方位，可分为：直叉、曲叉、三叉、四叉，分类统计每施工段所需的数量，在预埋之前进行预制。预制时按所需的方位敲开敲落孔，装上锁母，各锁母口分别用纸封塞，制成各种类型，供预埋时使用。
②暗配管的弯取半径不应小于管外径的10倍；弯曲处不应有折皱、凹陷和裂缝，且弯扁程度不应大于0.1D。
③线盒不得凸出墙面，凹进墙面不得大于5mm。开关插座盒同一室内，高差不得大于5mm；同一面墙上并列的开关插座盒，高差不得大于1mm；
六、质量通病及其防治
1.PVC管切断后，断口不整齐。PVC管切断是必须使用锯片或管剪一切到底，严禁用手折断。
1.3管材及其配件在进场应进行检查。PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。接线盒应光洁平整，开孔齐全。管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。
线管预埋技术交底
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、安装接线盒
为了达到优良得观感，接线盒预埋位置必须准确整齐。
开关插座与必须按测定得位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。
然后吊线测量盒口与墙面得凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。

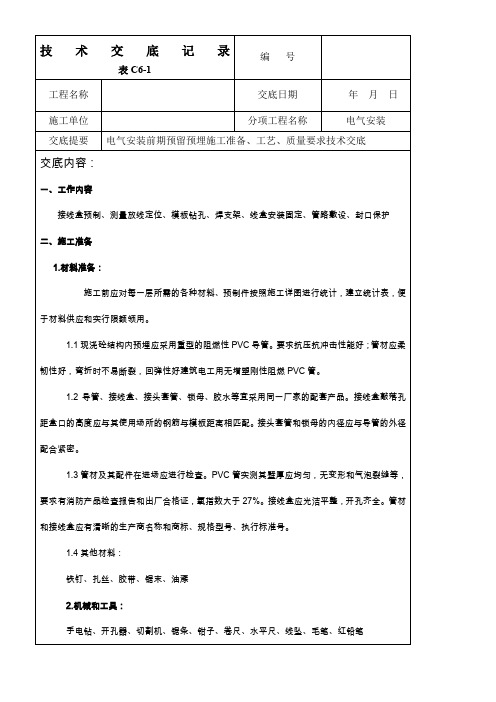

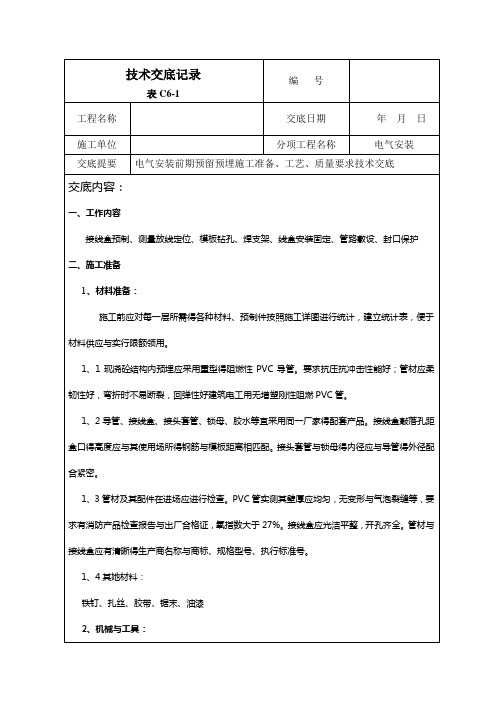

技术交底记录
表C6-1
编号
工程名称天津市武清区北河滩还迁住宅
小区工程
交底日期年月日
施工单位中建城市建设发展有限公司分项工程名称防雷及接地安装交底提要防雷引下线及等电位焊接安装施工准备、工艺、质量要求技术交底
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
pvc电线导管敷设技术交底记录(word文档良心出品)
、主要机具：铅笔、钢卷尺、手锤、钢锯、锯条、弯管弹簧、剪管器、电工常用工具等。
2、钢管施工准备
、钢管的材质必须合格，有出厂合格证。外观检查钢管壁厚均匀、焊缝均匀，无严重锈蚀、无劈裂、毛刺砂眼、棱刺和凹扁缺陷。
14、焊接钢管的管路与管路的连接：暗敷设的管路采用套管焊接的方法连接，为了咬肉等质量问题。
15、焊接钢管的管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同步进行。首先测定好箱盒位置，根据其位置截取适当长度的短管，短管的一端应提前套好丝扣，丝扣的长度在15mm左右，按照管路与管路的连接方法，把短管的另一端与原来管路连接，注意进箱的钢管如果有多根时应排列整齐，两管之间的距离应大于所用锁母边沿宽度的两倍，保证锁母的安装，管路连接后上好锁母，以供安装配电箱或接线盒时使用。
、主要机具：铅笔、钢卷尺、手锤、钢锯、锯条、扁锉、手动弯管器、液压弯管器、套丝机、套丝扳、电工常用工具等。
二、操作工艺
1、PVC管工艺流程：
预留箱、盒位置→固定灯头盒→敷设管路→管路连接、切管和弯曲。
焊接钢管工艺流程：预留箱、盒位置→固定接线盒→敷设管路→管路连接跨接地线。
2、为了保证箱、盒安装位置的准确，在砌体内配管时要根据图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可要求左右各大50~100mm，上下各大150~200mm。
5、对于从楼地面向上层引出的管路，必须保证在上层墙体位置线内引出，可以参照土建梁或墙体
交底人
接受交底人
交底日期
技术交底记录
工程名称
同心清水壹号小区项目#住宅楼
预埋线管技术交底[1]
预埋线管技术交底[1]技术交底记录 HZ---2011.01.01 工程名称分部工程预埋线管交底地点交底时间一、工作内容:消防报警系统管网预埋，应急照明系统管网预埋二交底内容:(一)、工程简介:本工程为民用住宅工程。
按图纸设计，消防报警系统线路暗敷均用PVC管保护，明敷均采用镀锌钢管保护。
(二)、施工准备:1、材料要求:塑料阻燃管必须满足消防规范的规定，并应有产品质量合格证。
按制造标准现场抽样检测导管的管径、壁厚及均匀度，并进行破坏型试验，绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标。
对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。
所用胶必须是工程PVC管专用胶，要有产品合格证。
2、主要机具: 皮尺、水平尺、角尺、卷尺、钢锯等。
3、施工条件:(1)、电气图纸和相关专业图纸已由施工、设计、建设单位工程技术人员综合审，会审记录及技术修改单经过审定核对。
(2)、施工技术管理人员已对施工人员进行技术、质量、安全、环保交底。
施工技术管理人员和施工人员已熟悉图纸及有关规范和工艺标准。
(3)、有关材料、器材都已进场。
4、作业条件:(1)、按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置(2)、现浇混凝土结构内配管，应在底部钢筋组装固定之后，根据施工图尺寸位置进行布线管固定牢固。
(3)、砌体施工过程应及时准确地将布线配管随墙预埋好三、施工工艺1、PVC管敷设(1)预制按施工白图，对照施工现场，预制管弯。
预制管弯可采用冷煨和热煨。
1)冷煨法:选适合管径在32mm及其以下(φ16、φ20、φ25、φ32)的弯管器。
a、将弯簧插入(PVC)管内需煨弯处，两手抓住弯簧两端头，膝盖顶在被弯处，用于逐步煨出所需弯度，然后抽出弯簧。
当弯曲较长的管时，可将弯簧用铁丝或尼龙线栓牢一端，带煨完后抽出。
b、亦可使用手扳器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需弯度。
2)热煨法:适合管径在32mm及其以上。
PVC线管技术交底
技术交底记录硬质阻燃型塑料管（PVC ）暗敷设1范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程 （不得在高温场所及顶棚内敷设）。
2 施工准备2.1 材料要求：2.1.1凡所使用的阻燃型（PVC ）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品岀厂合格证。
2.1.2阻燃型塑料管，其外壁应有间距不大于1m 的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。
2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接 头、管箍等，必须使用配套的阻燃型塑料制品。
2.1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。
2.1.5 辅助材料：镀锌铁丝，专用粘接剂等。
2.2 主要机具：2.2.1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
2.2.2 手锤、錾子、钢锯、锯条、刀锯、半圆锂、活扳子、水桶、灰桶、灰铲。
2.2.3 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。
2.2.4 电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。
2.3 作业条件：2.3.1 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水 平线，安装管路和盒箱。
2.3.2配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要 求预埋套盒及管路，同时办理隐检手续。
3操作工艺3.2 弹线定位3.2.1根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱 准确位置并标出尺寸。
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
线管预埋技术交底
交底内容:2.机械和工具:1、本表由施工单位填写，交底单位与接受交底单位各存一份。
交底内容:长的管时，弯簧不易取出；弯管完成后，逆时针转动弯簧，使之外径收缩，同时往外拉即可取出W12cm XH20cm来预制，泡沫用塑料胶带包扎防止破损。
5.5木箱的预制预埋配电箱洞用的木箱应提前预制，并钻好进管的洞口。
6•作业条件6.1现浇混凝土结构施工时一般先浇筑墙、柱，后浇筑梁、楼板，最后砌筑砌体。
电管敷设一般先配合现浇结构预埋墙柱、楼板内的管子，砌体施工时在连接剩余的管盒。
6.2配合土建预埋墙柱内的PVC电管时，应在土建墙柱钢筋绑扎后进行，土建应给出建筑标高线、墙柱模板线，并经复核无误。
6.3配合土建预埋楼板内的PVC电管时，应在土建楼板底筋绑扎后面筋尚未绑扎时进行，土建应给出建筑轴线，并经复核无误。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
交底内容:2.安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐。
开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。
然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
交底内容：3. 钻孔对于从楼板往下引到砖墙开关插座的管线，需要预先在梁模板上钻孔。
钻孔前必须按建筑图、 结构图确定砖墙的准确位置，保证钻孔在砖墙范围内。
4. 管线敷设一般管路应严格按设计布管，沿最近的方向敷设，使走向顺直减少弯曲。
但是板内严禁三层管交叉重叠；平行的两根 PVC 管间距应大于5cm ;板内PVC 管之间的交叉角必须大于 45 °;同一根PVC 管与另两根交叉的间距必须大于 20d 。
如果按直线布管不能满足上述要求，则布管宜适当绕行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PVC电线管预埋技术交底 PVC线管预埋技术交底 工程名称 编号 03 分项工序名称 PVC线管预埋技术 交底日期 施工单位 交底摘要 PVC线管预埋技术交底 交底内容： 一、施工准备 1、技术准备：组织电工班人员熟悉图纸，做到每个操作工人心中有数，对图纸中表述不清的地方，与技术人员商讨后确定施工方案。 2、 材料要求： （1)、所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有抽检和复检检验报告单及产品出厂合格证。 （2）、阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。 （3）、所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、管箍等，必须使用配套的阻燃型塑料制品，均应外观整齐，开孔齐全，无劈裂损坏等现象。 （4）、辅助材料：镀锌铁丝，专用粘接剂等。 3、主要机具： （1）、铅笔、皮尺、卷尺、尺杆、小线。 （2）、手锤、錾子、钢锯、锯条、弯管弹簧，剪管器、水桶、灰桶、灰铲。 （3）、电锤、开孔器、手电钻、钻头工具袋，工具箱，高凳等。 4、作业条件： （1）、配合土建砖砌体施工时，开始砌墙或砌墙完毕，土建墙上弹出水平线参考线； （2）、配合土建混凝土结构施工时，混凝土墙、板在钢筋绑扎过程中，柱子上有参考线， 根据设计图要求预埋线盒及管路。
二、 操作工艺 1、工艺流程： 弹线定位 → 加工管弯 → 稳注盒箱 → 暗敷管路 → 扫管穿带线
2、弹线定位： （1）、根据设计图要求，在砖墙、木模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。 （2）、根据设计图灯位要求，在现浇混凝土楼板，进行测量后，标注出灯头盒的准确位置尺寸。 (3)、各种砌体墙弹线定位。根据设计图要求，在墙体上需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。 3、加工管弯： 预制管弯可采用冷煨法和热煨法。 （1）、阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15℃。 （2）、冷煨法：管径在25mm及其以下可以用冷煨法。 PVC电线管预埋技术交底 A、断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。 B、用膝盖煨弯：将弯管弹簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。 C、使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度； （3）、热煨法： 用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。 4、稳埋盒、箱： （1）、盒、箱固定应平正牢固、灰浆饱满，收口平整，位置准确，符合设计图和施工验收规范规定。 A、预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好， 等待最后一管一孔地进入盒、箱稳埋完毕。 B、剔洞稳埋盒、箱，再接短管： 按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。 （2）、组合模板混凝土墙稳埋盒、箱： a、在模板上打孔，用螺丝将盒、箱固定在模板上；拆模前及时将固定盒、箱的螺丝拆除。 b、利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。 (3)、顶板稳埋灯头盒： 利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。 （4）、砌体砖墙稳埋开关盒、插座盒：剔槽前应在槽两边先弹线，槽的宽度及深度均应比管外径大，开槽宽度与深度以大于1.5倍管外径为宜。砖墙可用錾子沿槽内边进行剔槽； 剔槽后应先稳埋盒，再接管，管路每隔1m左右用镀锌铁丝固定好管路，最后抹灰并抹平齐。 5、暗敷管路： （1）、管路连接： A、管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。 B、管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。 C、管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块或湿锯末堵好盒子口。 （2）、管路暗敷设： A、现浇混凝土墙板内管路暗敷设： 管路应敷设在两层钢筋中间，管进盒、箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，待拆模后取出“管帽”再接管。 B、现浇混凝土楼板管路暗敷设： PVC电线管预埋技术交底 根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，固定好盒子，用绑丝、钉子或短钢筋固定在底筋上。然后敷管，管路应敷设在底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。 6、扫管穿带线： A、对于现浇混凝土结构，拆模后对墙、楼板内的线盒、线管应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。 B、对于砖砌墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，朝天盒口、管口先用软物堵好后再抹水泥砂浆保护，加强成品配管保护，防止出现二次堵塞管路现象。
三、二次配管施工事前控制措施
1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视； 2、在线盒（箱）固定前设置粉刷厚度控制基准点（即灰饼）。 3、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆； 4、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工； 5、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程的监督、管理。
四、二次配管过程控制措施
1、水电线盒及电箱标高控制线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行弹线定位。 2、根据线盒标高控制线，画出线盒定位线。 3、采用墨斗，弹设线槽定位控制线（或相应的仪器），线管开槽控制线要求：线管间距≧10mm、线管与砌体墙间距≧10mm，开槽控制线宽度=线管外径+线管间距+线管距墙间距，开槽控制线布置清晰合理；严禁水平开槽，如必须水平开槽的，水平开槽长度不得大于300mm。 4、水电开槽必须采用专用开槽机开槽，严禁采用电锤或人工开槽，线槽开槽深度=线管外径+不小于15mm保护层；涉及消防电气和有防火要求的区域，其保护层不得小于30MM。 5、剔槽应采用人工剔槽，严禁电锤剔槽，避免破坏砌体结构质量。 6、线槽内的灰尘、浮砂必须清理干净，对于有松动的部位必须清理掉。 7、浮灰清理后线盒固定前必须采用楼层临时水引水管对线槽进行浇水浸湿，使墙体充分湿润。 8、线盒固定前抹灰班组必须根据安装班组布置好的线盒定位点设置好灰饼，以便电工控制线盒进出，喷浆前采用透明胶带将灰饼保护起来，粉刷前将胶带清除；线盒固定采用1:2水泥砂浆进行修补，分两次施工。 9、在固定线管前先将铁丝绑扎在铁钉上，然后将铁钉固定在砌体线槽内（或采用专PVC电线管预埋技术交底 用管箍），固定间距以800-1000mm为宜。 10、在修补线槽前一天应用自来水对线槽进行洒水冲洗，使线槽充分湿润。对于4根以下线槽采用1:2水泥砂浆进行修补，严格控制砂浆比例，严格实施分层修补。对于五根及以上比较密集的线槽，线管间距应控制在10mm以上，采用不低于C20细石混凝土进行修补，采用模板对线槽进行固定，模板比线槽最宽处宽100mm，浇捣细石混凝土振捣密实。 11、补槽完成后2小时左右对线槽进行刮糙处理。 12、补槽完成后必须对线槽进行洒水养护，避免线槽出现空鼓开裂现象。 13、抗裂砂浆修补挂网，挂网宽度=线槽宽度+左右两边各100mm，确保交房后线槽位置无空鼓开裂风险。 14、水电二次配管完成后，喷浆前必须对线盒及电箱进行成品保护，防止交叉施工污染，线盒保护采用成品保护盖版进行保护，电箱采用泡沫板进行防护。
五、质量标准 1、主控项目： 阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标。阻燃型塑料管不得在室外高温和易受机械损伤的场所明敷设。 检查方法：检查检验报告，观察检查。 2、一般项目： （1）、管路连接紧密，管口光滑，保护层大于15mm，使用胶粘剂连接紧密、牢固。 （2）、盒、箱内设置正确，固定可靠，管子进入盒、箱处顺直，一孔一管，端接头与内锁母将管固定在盒、箱管孔处，牢固不松动。 （3）、管路保护应符合以下规定： 穿过变形缝处有补偿装置，补偿装置能活动自如，补偿装置平正，管口光滑，内锁母与管子连接可靠，加套保护管在隐蔽工程记录中标示正确。 检查方法：观察检查，检查隐蔽工程记录 （4）、硬质PVC塑料管、弯曲半径安装允许偏差项目和检验方法见表所示.
六、质量记录 1、阻燃型（PVC）塑料管及附件检验报告单和产品出厂合格证。 2、技术交底、预检、隐检、自检、互检记录。 3、设计变更洽商记录、竣工图。 4、电线导管、电缆导管和桥架敷设工程检验批质量验收记录表 5、电线导管、电缆导管和桥架敷设 分项工程质量检验评定记录。
审核人 交底人 接受交底人
