绝缘电阻测试介绍及相关行业标准绝缘电阻测试简介绝缘电阻测试目的绝缘测试的目的在于检查测试样品的绝缘状况，绝缘电阻随绝缘厚度成正比变化，而随导体表面积反比变化。
绝缘电阻测试原理绝缘电阻是施加于测试样品的直流电压除以某一时刻全部合成电流的商。
总的合成电流（I T）是4个不同电流的和：表面泄漏电流（IL）、几何电容电流（IC）、电导电流（IG）和吸收电流（IA）。
绝缘电阻测试行业标准国家标准GB3859.1-93-T 半导体变流器基本要求的规定一般要求（a）绝缘试验可用交流电压或用直流进行，由制造厂选择；（b）对3.6—36kV中等电压等级的变流器，当装置不经过变流变压器而直接与交流电网相连接时，除进行交流试验外，如有必要，还应进行电压冲击试验；（c）变流器的一个主端子与机柜连接时，绝缘试验在机柜与另外没有与之作金属连接的端子之间进行；（d）变流装置的主端子以及所有半导体器件的阳极、阴极和门极端子应彼此相互短接；（e）印刷电路板和多接头组件，在进行绝缘试验时可以拔下、断开，或用标准样件代替。
但是，如果辅助装置（例如辅助变压器、脉冲变压器、测量设备等）绝缘破坏时，可能有电压通至未与机壳连接的人体易接近部分，或者可能有高压侧电位导至低压侧时，以及可能引起故障跳闸时，则辅助装置与主电路之间的连接不应断开，并与主电路一起承受同样的耐压试验；（f）主电路的开关装置和控制设备应闭合或旁路。
不与主电路金属连接的辅助设备，在进行装在同一机柜内的绝缘试验时应与机壳连接。
在进行绝缘试验时，如果部件的外壳时用绝缘材料制造，则应以金属箔将其包封，但若因部件的绝缘外壳太大而不能完全包封时，可以只把与保护有关的关键部位用金属箔复盖，在进行试验时即把金属箔当作外壳；（g）在进行交流电压试验时，可以使用额定频率或15—100Hz的任何频率作为试验电压的频率。
在进行部件分开安装及装在同一机柜内的绝缘试验时，试验电压应以不小于10S 的时间上升至全值，或以规定值的0.5标幺值位起点，用最大以全值的0.05标幺值分级上升到全值。
ce认证中安规测试标准
CE认证中的安规测试标准有很多，具体标准取决于产品类型。
对于家电产品，其安规测试一般按照欧盟指令的要求进行，测试内容包括：
1. 电气强度测试：测试产品在高压下的电气强度，以确定产品是否符合安全标准。
2. 泄漏电流测试：测试产品在正常工作条件下的泄漏电流，以确定产品是否符合安全标准。
3. 绝缘电阻测试：测试产品在正常工作条件下的绝缘电阻，以确定产品是否符合安全标准。
4. 耐压测试：测试产品在过电压条件下的耐压性能，以确定产品是否符合安全标准。
5. 接地电阻测试：测试产品的接地电阻，以确定产品是否符合安全标准。
6. 机械强度测试：测试产品的机械强度，以确定产品是否符合安全标准。
7. 防爆测试：针对具有爆炸危险性的产品进行测试，以确定产品是否符合安全标准。
8. 防电击测试：测试产品的防电击性能，以确定产品是否符合安全标准。
9. 防火测试：测试产品的防火性能，以确定产品是否符合安全标准。
10. 防辐射测试：测试产品的防辐射性能，以确定产品是否符合安全标准。
以上就是家电产品的安规测试标准，不同国家和地区的标准和要求可能会有所不同，需要根据具体情况进行判断和调整。
绝缘电阻(IR)测试简述
时间：[2008-10-29]绝缘电阻(IR)测试简述何谓绝缘电阻(IR)测试?绝缘电阻是反应绝缘材料性能的一项重要电气参数，绝缘电阻测试的基本理论与耐压测试非常类似，耐压测试的判定是以漏电流量为基准，而绝缘电阻测试则以电阻值的形态作为判定依据，通常其测试值必须为MΩ以上，一般测试要求绝缘电阻值越高表示产品的绝缘越好，绝缘电阻测试有时被指定为追加测试，用以确保耐压测试中绝缘体不被损坏。
绝缘电阻测试与耐压测试其接线方式大致相同，主要是量测两个端点之间及其外围连接在一起的各项关联网络所形成的等效电阻值，绝缘电阻是指用绝缘材料隔开两部分导体之间的电阻，为确保电气设备运行的安全，对其不同极性（不同相）的导电体之间，或导电体与外壳之间的绝缘电阻提出一个最低要求。
绝缘电阻( IR) 安规标准要求:一般安规要求绝缘电阻的测试为型式测试(Type Test) ，其在测试上为施加约500V直流电压1min 后进行绝缘电阻值量测；例如：信息类产品(IEC 60950-1)、影音和类似用途电器(IEC 60065)、灯具照明(IEC 60598-1)…等安规标准规范。
一般要求绝缘电阻在基本绝缘(Basic) 或附加绝缘(Supplementary) 至少要2MΩ以上；双重绝缘(Double) 或加强绝缘(Reinforced) 至少要求到4MΩ以上。
绝缘电阻测试仪器的应用:绝缘电阻测试仪是用来测量绝缘电阻大小的仪器，基本上绝缘电阻测试功能必须提供一个500V到1000V 的直流(DC) 电压，同时电阻的量测范围也必须可以由几百KΩ 量测到几GΩ ；例如仪迪电子的绝缘电阻测试仪MODEL 9101 可输出电压30V–1000V，最高可量测至50GΩ，搭配绝缘电阻下限的设定不仅可以确保产品符合安规要求，且高达50GΩ 的量测范围可以准确量测出产品的实际电阻值，对要求高质量产品的厂家，可以从产品的平均量测范围由一个限值的设定，对所生产研发设计出的产品作出更加严格的把关。
最新电气设备绝缘电阻测试技术规范

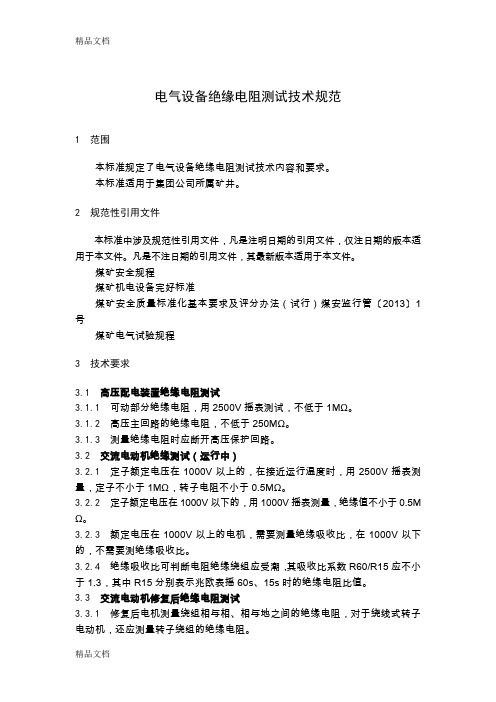

电气设备绝缘电阻测试技术规范1 范围本标准规定了电气设备绝缘电阻测试技术内容和要求。
本标准适用于集团公司所属矿井。
2 规范性引用文件本标准中涉及规范性引用文件，凡是注明日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
煤矿安全规程煤矿机电设备完好标准煤矿安全质量标准化基本要求及评分办法（试行）煤安监行管〔2013〕1号煤矿电气试验规程3 技术要求3.1 高压配电装置绝缘电阻测试3.1.1 可动部分绝缘电阻，用2500V摇表测试，不低于1MΩ。
3.1.2 高压主回路的绝缘电阻，不低于250MΩ。
3.1.3 测量绝缘电阻时应断开高压保护回路。
3.2 交流电动机绝缘测试（运行中）3.2.1 定子额定电压在1000V以上的，在接近运行温度时，用2500V摇表测量，定子不小于1MΩ，转子电阻不小于0.5MΩ。
3.2.2 定子额定电压在1000V以下的，用1000V摇表测量，绝缘值不小于0.5M Ω。
3.2.3 额定电压在1000V以上的电机，需要测量绝缘吸收比，在1000V以下的，不需要测绝缘吸收比。
3.2.4 绝缘吸收比可判断电阻绝缘绕组应受潮，其吸收比系数R60/R15应不小于1.3，其中R15分别表示兆欧表摇60s、15s时的绝缘电阻比值。
3.3 交流电动机修复后绝缘电阻测试3.3.1 修复后电机测量绕组相与相、相与地之间的绝缘电阻，对于绕线式转子电动机，还应测量转子绕组的绝缘电阻。
3.3.2 对于额定电压在500V 以下的电机用500V 摇表测量，500V ～3000V 之间的电机用1000V 摇表；3000V 以上的电机用2500V 的摇表。
3.3.3 500V 以下的电机，修复后的绝缘电阻不低于1 M Ω，500V 以上的电机，修复后绕组的绝缘电阻不低于5 M Ω。
3.3.4 修复后的大容量电机，还应测试绝缘吸收比。
3.4 直流电动机修复后绝缘电阻测试3.4.1 直流电机绕组的绝缘电阻，应在热态或温升试验后立即进行测定，应不低于下列所求得的数值。
绝缘阻抗测试标准
绝缘阻抗测试标准绝缘阻抗测试是电气设备和系统中非常重要的一项测试工作，它能够有效地评估设备的绝缘性能，确保设备在运行过程中能够安全可靠地工作。
绝缘阻抗测试标准是为了规范和统一测试过程，保证测试结果的准确性和可比性而制定的。
本文将对绝缘阻抗测试标准进行详细介绍，包括测试方法、测试标准、测试过程中需要注意的事项等内容，希望能够对相关人员有所帮助。
首先，绝缘阻抗测试的标准是由国家标准化管理委员会制定和发布的，其中包括了测试的具体方法、测试的参数要求、测试设备的要求、测试结果的评定标准等内容。
在进行绝缘阻抗测试时，需要严格按照相关标准进行操作，以确保测试结果的准确性和可靠性。
同时，测试人员也需要具备一定的专业知识和技能，以保证测试过程的顺利进行。
其次，绝缘阻抗测试的标准主要包括了以下几个方面，测试频率、测试电压、测试时间、测试环境等。
在进行测试时，需要根据具体的设备类型和要求来确定测试的频率和电压，同时也需要考虑测试的时间和环境，以保证测试结果的准确性和可比性。
此外，还需要注意测试设备的要求，包括设备的精度、稳定性、校准等方面，以确保测试的可靠性。
在进行绝缘阻抗测试时，需要注意以下几点，首先，测试前需要对测试设备进行校准和检查，确保设备的正常运行；其次，需要对测试环境进行评估和控制，以避免外界因素对测试结果的影响；最后，需要对测试数据进行分析和评定，以得出准确的测试结果，并根据相关标准进行评定。
总之，绝缘阻抗测试标准是保证设备绝缘性能的重要保障，只有严格按照相关标准进行测试，才能够得到准确可靠的测试结果。
因此，测试人员需要充分了解相关标准的内容和要求，严格按照标准进行操作，以确保测试工作的顺利进行和测试结果的准确性。
希望本文能够对相关人员有所帮助，谢谢阅读！。
绝缘阻值测试标准
绝缘阻值测试标准一、测试设备要求测试设备应包括绝缘电阻测试仪、电源、测试夹具和测试导线等。
绝缘电阻测试仪的量程应满足被测产品绝缘电阻值的要求，精度等级应符合相关标准。
电源应能提供稳定的电压和电流，以满足测试要求。
测试夹具应具有足够的电接触面积，以减小接触电阻，避免影响测试结果。
测试导线应具有足够的截面积和长度，以减小线路电阻和电感，避免影响测试结果。
二、测试环境条件温度：23±5℃。
湿度：50±10%。
气压：860～1060 hPa。
无明显的尘埃、油烟、腐蚀性气体等。
无较强的电磁干扰源。
三、测试方法根据产品规格书或相关标准，选择合适的测试设备和测试条件。
将绝缘电阻测试仪与电源连接，根据产品规格书或相关标准设置测试电压和测试时间。
将待测产品置于测试夹具中，确保良好的电接触。
接通电源，开始测试，记录绝缘电阻值和测试时间。
对于不同电压等级的产品，应根据产品规格书或相关标准调整测试电压，并重新进行测试。
在不同温度下重复测试，以确定绝缘电阻值与温度的关系。
对同一批次的产品进行随机抽样测试，以评估生产过程的稳定性。
对不同批次的产品进行对比测试，以评估不同批次之间的差异。
对已维修的产品进行重新测试，以评估维修效果。
四、测试步骤检查测试设备是否准备就绪，包括绝缘电阻测试仪、电源、测试夹具和测试导线等。
根据产品规格书或相关标准设置测试电压和测试时间。
将待测产品置于测试夹具中，确保良好的电接触。
接通电源，开始测试，记录绝缘电阻值和测试时间。
分析测试数据，判断产品是否符合要求。
根据需要调整测试条件或重新进行测试。
记录完整的测试数据和结果分析报告。
对不合格产品进行处理或维修。
对合格产品进行标识和入库。
对测试设备和测试夹具进行清洁和维护。
填写完整的测试记录表和报告。
将测试记录表和报告归档保存。
电气设备绝缘电阻检测标准
电气设备绝缘电阻检测标准电气设备绝缘电阻的检测标准主要取决于设备的电压等级和类型。
以下是一些常见的电气设备绝缘电阻检测标准：1. 高压配电装置：可动部分绝缘电阻不低于1MΩ，高压主回路的绝缘电阻不低于250MΩ。
2. 交流电动机：定子额定电压在1000V以上的，用2500V绝缘电阻测试仪测量，定子不小于1MΩ，转子电阻不小于0.5MΩ；定子额定电压在1000V以下的，用1000V绝缘电阻测试仪测量，绝缘值不小于0.5MΩ；定子额定电压在500V 以下的，用500V绝缘电阻测试仪测量，绝缘值不小于0.5MΩ。
修复后电机测量绕组相与相、相与地之间的绝缘电阻，500V以下的电机，修复后的绝缘电阻不低于1MΩ，500V以上的电机，修复后绕组的绝缘电阻不低于5MΩ。
3. 电缆：新安装敷设的电缆，其绝缘电阻不低于50MΩ；运行中高压电缆绝缘电阻不小于2MΩ，低压电缆不小于0.5MΩ。
需要注意的是，这些标准可能因设备类型、使用环境、电压等级等因素而有所不同。
因此，在进行电气设备绝缘电阻检测时，应参照相应的标准和规范进行操作。
除了上述提到的标准，还有一些其他的电气设备绝缘电阻检测标准如下：4. 电力变压器：对于1000V以上的电力变压器，绕组绝缘电阻应不低于其产品出厂值的70%，而对于1000V以下的电力变压器，绕组绝缘电阻应不低于10MΩ。
5. 互感器：对于电压互感器，其一次绕组对二次绕组的绝缘电阻应不低于1000MΩ，对于电流互感器，其一次绕组对二次绕组的绝缘电阻应不低于500MΩ。
在检测电气设备绝缘电阻时，需要注意以下几点：1. 检测前应切断电源，并断开被测设备的所有电源电路。
2. 根据电压等级和设备类型选择合适的绝缘电阻测试仪。
3. 在检测过程中，应遵循安全操作规程，确保人员和设备的安全。
4. 对于运行中的设备，应定期进行绝缘电阻检测，并做好记录。
5. 如果发现设备绝缘电阻不达标或出现异常情况，应及时采取措施进行处理，以确保设备的安全运行。
充气柜电操机构绝缘电阻标准
充气柜电操机构绝缘电阻是指在电力系统中使用的充气柜电操机构中，其各个部件之间或与地之间的绝缘电阻值。
由于充气柜电操机构在电力系统中具有重要的作用，因此其绝缘电阻检测也必须符合相关的标准要求。
一、绝缘电阻检测标准1. 国家标准目前，我国对于充气柜电操机构绝缘电阻检测的标准主要有以下两个：GB/T 11022-2011《高压开关设备和控制设备标准通用技术条件》：该标准主要规定了高压开关设备和控制设备的技术要求、试验方法、检验规则等内容。
其中，在检测充气柜电操机构绝缘电阻时，应当按照该标准的规定进行。
DL/T 404-2007《交流50kV及以上输变电设备绝缘试验导则》：该标准主要规定了交流50kV及以上输变电设备的绝缘试验及其检查的方法和规程。
2. 行业标准除了国家标准之外，还有一些行业标准也对充气柜电操机构绝缘电阻检测进行了规定。
例如：DL/T 596-2010《交流高压开关设备和控制设备绝缘试验导则》：该标准主要规定了交流高压开关设备和控制设备的绝缘试验及其检查的方法和规程。
3. 其他标准除了上述国家标准和行业标准之外，还有一些其他标准也对充气柜电操机构绝缘电阻检测进行了规定。
例如：IEEE C37.20.2-2015《交流高压金属封闭开关设备和控制设备通用规范》：该标准主要规定了交流高压金属封闭开关设备和控制设备的通用规范。
二、绝缘电阻检测方法1. 直接法直接法是指将测试仪器的两个电极分别接触被测设备的两个端子，通过测试仪器测量其绝缘电阻值的方法。
该方法简单、直接，但需要将被测设备断电，并且测试仪器的精度对结果影响较大。
2. 比率法比率法是指利用测试仪器的高、低电压端子分别接触被测设备的两个端子，通过测试仪器测量其绝缘电阻值的方法。
该方法不需要将被测设备断电，且测试仪器的精度对结果影响较小，因此被广泛应用。
三、检测要求在进行充气柜电操机构绝缘电阻检测时，需要注意以下几点：1. 检测频率根据国家标准规定，充气柜电操机构的绝缘电阻应当每年检测一次，或者在使用前和重大修理后进行检测。
电气绝缘电阻测试标准
电气绝缘电阻测试标准电气绝缘电阻测试是电气设备和电气元件的重要测试项目之一，它能够评估设备或元件的绝缘性能，保证设备在正常运行条件下的安全可靠性。
电气绝缘电阻测试标准是对电气绝缘电阻测试方法和要求的规范，能够指导测试人员正确、准确地进行测试，保证测试结果的可靠性和准确性。
首先，电气绝缘电阻测试标准应包括测试的对象范围，即适用于哪些类型的电气设备和电气元件的绝缘电阻测试。
通常情况下，电气绝缘电阻测试标准适用于各种电气设备和元件，如变压器、电机、开关设备、电缆、绝缘子等，以及各种电气连接器、接头等。
其次，电气绝缘电阻测试标准应明确测试的方法和步骤。
一般来说，电气绝缘电阻测试的方法包括直流电阻测试、交流电阻测试和介损测试等。
在进行测试时，应按照标准规定的步骤和要求进行，如准备测试设备、连接测试电路、施加测试电压、记录测试数据等。
另外，电气绝缘电阻测试标准还应包括测试的要求和评定标准。
在进行电气绝缘电阻测试时，应满足一定的要求和标准，如测试电压、测试时间、测试环境条件等。
同时，根据测试结果的数据，应能够对设备或元件的绝缘性能进行评定，判断其是否符合要求。
除此之外，电气绝缘电阻测试标准还应包括测试结果的处理和分析。
在测试完成后，应对测试数据进行处理和分析，判断测试结果的合格性，并对不合格的结果进行原因分析和处理，以确保设备或元件的绝缘性能符合要求。
最后，电气绝缘电阻测试标准还应包括测试设备和仪器的要求。
在进行电气绝缘电阻测试时，应选用符合标准要求的测试设备和仪器，以保证测试的准确性和可靠性。
综上所述，电气绝缘电阻测试标准是电气设备和电气元件绝缘性能测试的重要依据，它能够指导测试人员正确进行测试，保证测试结果的可靠性和准确性，对于保证设备在正常运行条件下的安全可靠性具有重要意义。
因此，对于电气绝缘电阻测试标准的理解和遵守，对于电气设备和电气元件的安全运行具有重要的意义。
电气性能测试标准
耐压测试的应用
交流耐压测试还是直流耐压测试?
部分标准对直流耐压的描述
GB4943-2001 信息技术设备的安全 5.2.1 绝缘应承受的试验电压,或者是波形基本上为正弦波,频率为50Hz或60Hz的交流 电压,或者是等于规定的交流试验电压峰值的直流电压… 注2: 如果被试绝缘上跨接有电容器(例如:射频滤波电容器),则建议采用直流试验 电压.
详细参见 GB4943 6.2.2.3 电气绝缘之详情参见 GB4943 2.9 & 6.0
1.3、接地电阻测试
定义：测量可触及非带电金属零件与接地端子间的电阻
原理图：
标准对接地电阻测试的几点要求
GB4943 2.6.3.3(IEC60950)
▪适用情形：Class I 设备内，须接保护大地的 零件或 电路 ▪如果被测物电路的电流额定值小于或等于16A，
10mA IEC479指出：摆脱阈的平均值为
为什么要测量接触电流?
人为地改变产品结构 I类产品必须要有良好的接地线路
接触电流测试
种类:
✓ 对地接触电流
✓ 对表面接触电流
✓ 表面间接触电流
接触电流测试
对地接触电流
正常条件下由网电源部分穿过或跨过绝缘流入I类设备保护接地导线的电流。 对地接触电流就是量测“人”为接触路径时，流经人体的电流。
B C C
性能指标B：在测试完成后，设备将按照预期的方式持续运行； 如果设备按照预定的方式使用，则不允许有任何在生产商规定的 性能水平以下的性能降级或者功能丧失。但是在测试期间，允许 有性能降级，但不允许有实际的工作状态或者存储数据的改变。 性能指标C：暂时的功能丧失是允许的，只是功能丧失可以自动 恢复，或者可以通过控制操作恢复正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘电阻测试国家安规标准
绝缘电阻测试是一种常用的电气安全测试方法，用于评估电气设备的绝缘性能。
以下是一些国家安规标准中关于绝缘电阻测试的要求：
1. 中国国家标准：GB/T 50150-2016《电气装置安装工程电气设备交接试验标准》中规定，电气设备的绝缘电阻应不小于1MΩ。
2. 美国国家标准：NFPA 70-2018《国家电气法规》中规定，电气设备的绝缘电阻应不小于1MΩ。
3. 欧洲标准：EN 60204-1:2006+A1:2009《机械电气设备-安全的一般要求》中规定，电气设备的绝缘电阻应不小于1MΩ。
需要注意的是，不同的电气设备可能有不同的绝缘电阻测试要求，具体的测试标准应根据设备的类型和用途来确定。
同时，在进行绝缘电阻测试时，应按照相关的测试方法和程序进行操作，以确保测试结果的准确性和可靠性。
