基于CC2530无线传感网络系统的设计刘毅力;焦尚彬【期刊名称】《现代电子技术》【年(卷),期】2013(036)003【摘要】提出一种基于ZigBee协议的用于测量温度的无线传感器网络方案,方案中使用CC2530无线芯片和温度传感器DS 18B20搭建了一个基于ZigBee协议栈的无线传感器网络.该网络由一个协调器充当中心节点和若干个终端节点一起,构成一个星型网络,给出了传感器节点、协调器节点的硬件设计原理图及软件流程图.实验证明节点性能良好、通信可靠,通信距离明显增大.%In the paper, a wireless sensor network scheme based on ZigBee is given to measure temperature of wireless sen-sor networks. The microchip CC2530 and temperature sensor DS18B20 are adopted in the design of wireless sensor networks based on ZigBee protocol stack. The network is composed of a coordinator acting as a central node and terminal nodes to form a star network. The hardware design schematic diagram and the software flow chart of sensor nodes, coordinator node are given in the paper. The experimental results show that the nodes have good performance and reliable communication, and the communica-tion distance increases obviously.【总页数】4页(P43-46)【作者】刘毅力;焦尚彬【作者单位】西安工程大学,陕西西安710048;西安理工大学,陕西西安710048【正文语种】中文【中图分类】TN711-34【相关文献】1.基于CC2530和SIM900A的无线传感器网络设计 [J], 陈树成;李晓波;崔明;苏连维2.基于CC2530的无线传感器节点的设计及性能分析 [J], 李忍忍;张正华;吕东方3.基于CC2530的无线传感器网络节点设计 [J], 白宏图4.基于CC2530的Zigbee无线传感网络的设计与实现 [J], 肖敏敏5.基于CC2530的无线传感器网络终端节点设计 [J], 白宏图[1]因版权原因，仅展示原文概要，查看原文内容请购买。
基于CC2530网络传感器的无线数据采集与存储系统的设计与实现①
基于CC2530网络传感器的无线数据采集与存储系统的设计与实现①作者：杜宝祯张友桥祝水军何剑海来源：《数字技术与应用》2012年第09期摘要：温度是许多网络测控系统中需要测量的一个重要参数。
针对温度测量，设计了一种基于CC2530微控制器和U盘文件系统级处理芯片CH375的zigbee无线数据采集与存储系统平台。
该平台采用内置RF的8051内核的CC2530为数据处理的核心，利用zigbee协议栈实现组网和数据传输，通过STC89C52+CH375实现USB海量存储功能，同时配套液晶屏和键盘实现了人机交互。
该平台测量精度高、灵敏度好且价格低廉，应用前景广阔。
关键词：CC2530 文件系统级处理芯片 zigbee CH375中图分类号：TP273.5 文献标识码：A 文章编号：1007-9416（2012）09-0135-031、引言在很多测控系统中，温度湿度的采集都是测控系统中不可避免的环节。
而使用基于zigbee 协议栈的物联网系统，为大规模的数传以及存储带来了便利。
目前基于zigbee的网络测控系统发展迅猛，具有良好的研究应用前景，由于项目的实际需要，本文将重点研究采用CC2530、zibgee协议栈以及CH375芯片实现无线数据采集与存储的软硬件实现方法。
2、无线数据采集与存储系统的硬件平台设计传感器节点以低功耗的CC2530作为zibgee解决方案的核心，同时精心设计了复位、电源、时钟电路模块以及2.4GHz天线硬件接口的PCB布局，为了方便人机交互和实时显示还设计了键盘接口和液晶接口电路。
另外对于基站节点，还另外设计了USB数据海量存储模块。
考虑到CC2530已经承担着zigbee协议、数据采收等任务，可用资源已比较有限，因此本设计采用STC89C52+CH375为一个模块完成对数据的存储工作。
CC2530周期性的通过串口将数据打包发送给STC89C52，STC89C52引发中断程序将数据保存在定义好的缓冲区buffer中，当buffer填满后，再由CH375周期性写入到U盘。
基于CC2530的温湿度监测系统
基于CC2530的温湿度监测系统1系统设计思路及整体结构本文的温湿度监测系统是利用ZigBee无线通讯技术为基础，采用CC2530芯片为核心设计的无线传感系统。
在现实中所应用的温湿度监测系统通常需要一个或多个路由器节点和至少一个或多个终端设备，往往是一个非常庞大的ZigBee 无线网络系统，具有非常复杂的网络结构，但是由于在实验环境下，节点数量、制作成本、技术能力等多方面因素，无法构成像现实中的大型无线网络，目前只能实现点对点的温湿度监测和数据传输来模拟现实中的温湿度监测ZigBee网络。
本文中所设计的温湿度监测系统采用点对点通信的模式，可以理解为简化的星型拓扑网络，由一个协调器和一个终端节点组成。
协调器具有无线收发通信部分、处理器部分、与PC机通信的串口部分和电源供电部分。
终端节点与协调器相比不具有串口通信部分而是增加了温湿度采集传感器部分。
当需要温湿度采集时，协调器向终端节点发送控制命令，终端节点通过温湿度传感器DS18B20进行温湿度的采集，之后终端节点将采集的温湿度数据通过无线发送给协调器，由协调器对温湿度数据进行处理后通过串口将温湿度数据传输给PC机，通过上位机软件对温湿度数据进行显示、分析、存储等处理。
由于ZigBee的特点是低功耗，因此本设计中为使节点满足低功耗要求，终端节点还能进入休眠模式，采用定时器唤醒模式每10秒唤醒一次，以最大限度的降低功耗。
系统总体方案图，如图3.1所示。
图3.1 系统总体方案图2系统硬件设计2.1 ZigBee开发套件本设计所用ZigBee开发套件由节点（底板和核心板）2套、仿真器1个、10pin排线1条、USB线2条、2db天线2条和DS18B20温湿度传感器1个构成。
此开发套件具有以下特点：①设计小巧，布局合理。
底板尺寸5*5cm，核心板尺寸2.5*2.5cm；②采用底板加核心板的设计，便于更换模块或板载天线模块；③板上接口资源丰富，传感器即插即用；④板载USB转串口电路，方便笔记本以及没有串口的电脑用户；⑤传输距离远；⑥具备USB高速下载功能，支持IAR集成开发环境；ZigBee开发套件节点底板实物图，如图3.2所示。
基于CC2530的Zigbee无线传感网络的设计与实现
基于CC2530的Zigbee无线传感网络的设计与实现1. 引言1.1 基于CC2530的Zigbee无线传感网络的设计与实现概述Zigbee无线传感网络是一种低成本、低功耗、短距离的无线通信技术，适用于物联网领域。
本文基于CC2530芯片，对Zigbee无线传感网络的设计与实现进行了探讨和研究。
在传感网络中，节点之间通过无线通信实现信息传输和数据交换，构建起一个相互协作的网络体系。
CC2530芯片作为一种低功耗、高集成度的无线通信芯片，具有良好的性能和稳定性，非常适合用于Zigbee无线传感网络的设计。
本文将通过介绍Zigbee无线传感网络的原理与技术、CC2530芯片的特点，以及网络拓扑结构设计、节点通信协议设计和能量管理设计等方面的内容，来探讨基于CC2530的Zigbee无线传感网络的设计与实现方法。
通过对设计与实现结果进行分析，可以了解到该系统的性能和可靠性。
同时，也会探讨存在的问题，并展望未来的发展方向。
这将有助于进一步完善基于CC2530的Zigbee无线传感网络系统，提高其在物联网应用中的实际效果和应用前景。
2. 正文2.1 Zigbee无线传感网络原理与技术Zigbee无线传感网络是一种基于IEEE 802.15.4标准的低成本、低功耗、短距离无线通信技术。
它主要用于构建小型自组织的自动化控制系统，适用于各种物联网应用场景。
Zigbee网络采用星型、树状和网状等不同的拓扑结构，其中最常见的是网状结构，可以实现节点之间的多跳通信，提高网络覆盖范围和可靠性。
节点之间可以通过广播、单播和多播等方式进行通信，实现数据的传输和控制。
在Zigbee协议栈中，包括物理层、MAC层、网络层和应用层。
其中物理层负责传输数据，MAC层处理数据的接入控制，网络层负责路由和组网，应用层实现具体的应用功能。
通过这些协议层的配合，可以实现数据的可靠传输和快速响应。
Zigbee网络还支持多种不同的信道选择和能量管理机制，可以根据具体的应用场景来选择最适合的工作模式，以实现最佳的性能和功耗平衡。

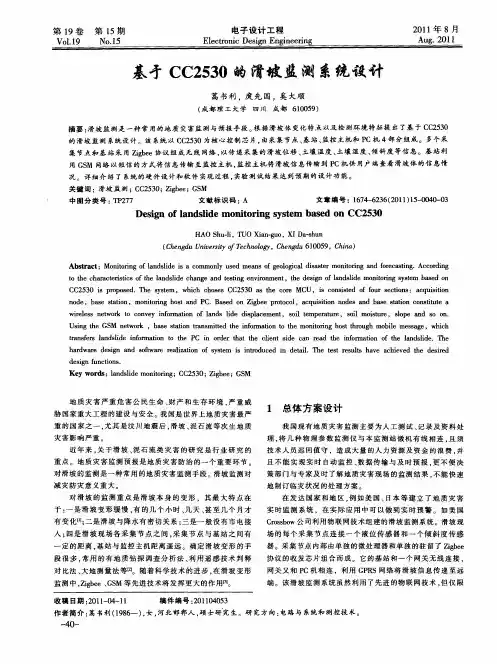

基于CC2530的滑坡监测系统设计
１ 总体 方 案 设 计
我 国现 有 地 质 灾 害 监 测 主 要 为 人 工 测 试 、 录 及 资料 处 记 理 ， 几 种 物 理 参 数 监 测 仪 与 本 监 测 站 微 机 有 线 相 连 ． 须 将 且 技 术 人 员 巡 回 值 守 ，造 成 大 量 的人 力 资 源 及 资 金 的 浪 费 ． 并 且 不 能 实 现 实 时 自动 监 控 、 据 传 输 与 及 时 预 报 ， 不 便 决 数 更
据 接 收站 ， 远程 中心 数 据 接 收 站 只需 要 一 台 Ｐ Ｃ机 配合 相应 的
通 讯 模 块 ，通 过 配 套 的数 据 采 集 软件 即可 实 现 数 据 的现 场 采
集 、 程 监 控 该 滑 坡 体 的 实时 状 况 、 远 动态 监 控 滑 坡 体 变 形 发 展 以及 预 测 可 能 的破 坏 规 模 。在 野 外 ． 境 监测 领 域 由于 野外 的 环
５期 第 １ ９卷 第 １
Ｖｏ ．９ １１ Ｎｏ １ ．５
电子 ቤተ መጻሕፍቲ ባይዱ计 工程
Ｅ ｅ ｔｏ ｉ ｓｇ ｎ ｉ ｅ ｒ ｇ ｌ ｃｒ ｎｃ Ｄｅ ｉ ｎ Ｅ ｇｎ ｅ ｉ ｎ
— — —
２ １ 年 ８月 ０１
Ａｕ ．２ １ ｇ ０１
基矛 Ｃ ２ ３ Ｃ ５ ０的滑坡 监测 系统设计
集节 点和 基 站 采 用 Ｚｓ ｅ 协 议 组 成 无 线 网络 ， ｉ ｅ ｂ 以传 递 采 集 的 滑 坡 位 移 、 土壤 温 度 、 壤 湿 度 、 斜 度 等信 息 。 基 站 利 土 倾 用 Ｇ Ｍ 网络 以短 信 的 方 式将 信 息 传 输 至 监 控 主 机 ， 控 主机 将 滑 坡信 息 传 输 到 Ｐ Ｓ 监 Ｃ机 供 用 户 端 查 看 滑 坡 体 的 信 息情
基于cc2530的环境监测系统

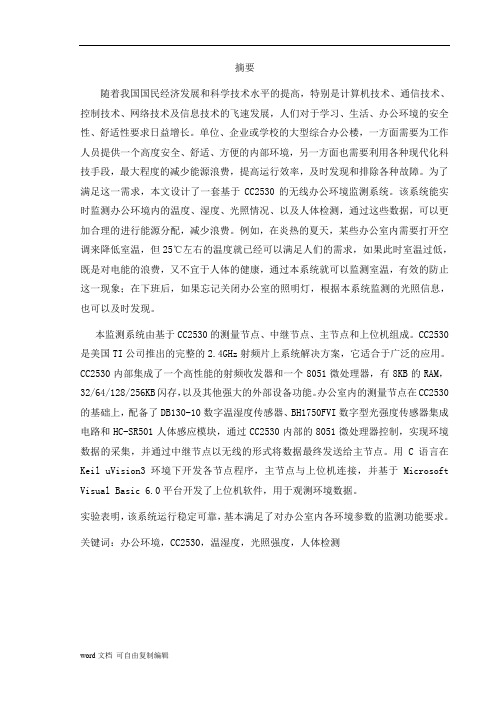

摘要随着我国国民经济发展和科学技术水平的提高，特别是计算机技术、通信技术、控制技术、网络技术及信息技术的飞速发展，人们对于学习、生活、办公环境的安全性、舒适性要求日益增长。
