PKPM常见问题与解答-课件
PKPM常见问题及详解-结构篇
PKPM常见问题及详解:结构篇1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。
这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后果不堪设想。
从规范角度来说，抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算，足见节点的重要性。
2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时，可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时，就可以不考虑其最不利布置？答：首先在考虑此条时应根据具体情况而定，规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载”同时此条表述与旧版规程类似。
首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的，刚架构件一般包括刚架梁、柱构件，对于檩条、墙梁等围护构件的计算新版规范没有单独提出，旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。
活载不利布置是一般活荷载的一种属性，即可变荷载存在加载位置的随机性，例如楼面或楼面各个房间在不同时间呈现不同的人员分布，屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化，对于雪的融化及再次冻结都会产生影响，所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。
规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况，对于雪荷载等其他活荷载类型还要根据具体情况而定。
PKPM常见问题十三问
1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。
这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后果不堪设想。
从规范角度来说，抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算，足见节点的重要性。
2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时，可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时，就可以不考虑其最不利布置？答：首先在考虑此条时应根据具体情况而定，规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载” 同时此条表述与旧版规程类似。
首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的，刚架构件一般包括刚架梁、柱构件，对于檩条、墙梁等围护构件的计算新版规范没有单独提出，旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。
活载不利布置是一般活荷载的一种属性，即可变荷载存在加载位置的随机性，例如楼面或楼面各个房间在不同时间呈现不同的人员分布，屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化，对于雪的融化及再次冻结都会产生影响，所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。
规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况，对于雪荷载等其他活荷载类型还要根据具体情况而定。
PKPM学习课件
一、圆弧梁处理* PMCAD处理楼面荷载时，由两点直线代替圆弧，荷载将减少；* 处理: 在圆弧上多加上几个节点。
二、主、次梁输入问题次梁按主梁输入和按次梁输入的区别：1)相同点：导荷方式相同。
2)不同点：空间作用不同。
按次梁输入时，其仅传递荷载到主梁，其刚度不参与空间计算；按主梁输入时，其参与空间计算，对空间刚度及配筋产生影响。
次梁内力按连续梁进行计算。
这样输入主次梁根据变形协调和刚度分配进行计算及配筋。
主次梁没有严格的支座关系。
建议：在容量许可情况下，所有梁在交互输入中输入，即均按主梁输入。
三、楼面洞口输入1、PMCAD次梁楼板中开洞，自动扣洞口荷载。
2、将板厚设为0，板上荷载不扣。
标准层：就是结构布置与荷载布置相同的若干自然楼层的总称。
标准层建模方式默认墙、柱等竖向构件垂直于地面布置，高度与层高相同，默认梁板等水平构件平行于地面布置，上沿标高与层高相同。
对构件的增加、删除、修改、对齐、升降、显示、荷载输入等操作都必须对网点和网格线实施。
没有节点和网格线不能布置构件。
不封闭的房间不能生成楼板，不能布置楼板荷载，不能布置板洞。
所有构件都需要先定义后布置，修改构件定义，已布置的构件会作相应的改变。
（墙）洞口布置：门窗洞口必须布置在网格线上，且该网格线上应布置墙。
一根网格线一般只能布置一个洞口。
墙洞口必须为矩形，其他形状的洞口可以简化为近似的矩形洞口。
程序默认所有的楼板均为刚性板。
次梁布置不需要网格线。
荷载输入：所有荷载均应输入标准值，荷载设计值和荷载组合值由程序自动完成。
荷载方向：竖向荷载向下为正，节点荷载弯矩的正方向按右手螺旋法则确定。
PMCAD建模时不应布置框架间的填充墙、隔墙等非承重墙，但应将其荷载折算成均布线荷载布置在下层梁上（梁间荷载）。
程序将荷载与构件“捆绑”，对已布置荷载的构件进行复制、移动、拼装（不含镜像）等操作时，构件荷载保持不变。
PKPM微课第六十五、六十六期：2017十大常见疑难问题解析（一）、（二）
PKPM微课第六⼗五、六⼗六期：2017⼗⼤常见疑难问题解析（⼀）、（⼆）第65期1、请问加腋板怎么建模？答：加腋板的建模⾮常简单，直接输⼊加腋的长度和⾼度即可，PMSAP与slab都可以。
2、问⼀下，框⽀转换结构框⽀柱的倾覆⼒矩的限值应该怎么理解？有的时候觉得有问题。
答：限制按照规范的要求控制，框⽀框架倾覆⼒矩不多于结构底层倾覆⼒矩的50%。
3、设备平台发⽣共振，如何处理？答：尽量调整平台的构件截⾯及布置，错开设备周期与平台周期，⼆次共振会加⼤地震作⽤效应，增⼤幅度可能会达到1.5倍以上。
4、请问⼤板结构体系的刚度⽅法系数具体到底和⼩板结构有什么区别？答：没有区别。
5、⽆梁楼盖的处理和正常结构设计有什么区别？答：不太⼀样，下⼀节课程会讲到，⽆梁楼板要考虑板的⾯外刚度，正常楼板不考虑板⾯外刚度，⾯内⽆限刚。
6、⽆梁楼盖也讲⼀下吧，谢谢。
答：下⼀节课会讲到，敬请期待！7、没讲加腋⼤板的梁应该怎么设计⽐较合理？答：梁并⽆特殊要求。
8、两跨的⽆梁楼盖，对相邻跨度差异是不是有限制？答：因为⽆梁楼盖是整体⼀层做有限元分析，即使跨度有差异，也能计算出这种差异性，这不同于静⼒⼿册的简化算法。
9、请教梁加腋和板加腋的区别？答：⼀个是对梁根部加强⼀个是对板加强。
10、框架梁计算刚度放⼤时，能否考虑T型截⾯？答：刚度放⼤系数的计算实际上就是考虑T型截⾯的。
11、剪⼒墙出现⼤偏拉怎么处理？谢谢。
答：如果是符合规范的双肢墙，可以定义双肢墙，让软件按照规范⾃动放⼤剪⼒弯矩进⾏配筋计算。
当然⾸先需了解清楚墙体偏拉的相关规范深层次理解，我原来的课程有详细的讲解，可查看。
12、轴⼒下的倾覆⼒矩和规定⽔平⼒作⽤下的倾覆⼒矩有什么区别？轴⼒⽅式倾覆⼒矩在普通的剪⼒墙结构形式下是不是不⽤看？答：计算⽅式有区别，规范提出的是规定⽔平⼒V*H的⽅法，这种⽅法仅针对竖向构件连续的，对于转换结构不适⽤。
两种计算⽅法原理有别，详细见我课程PPT。

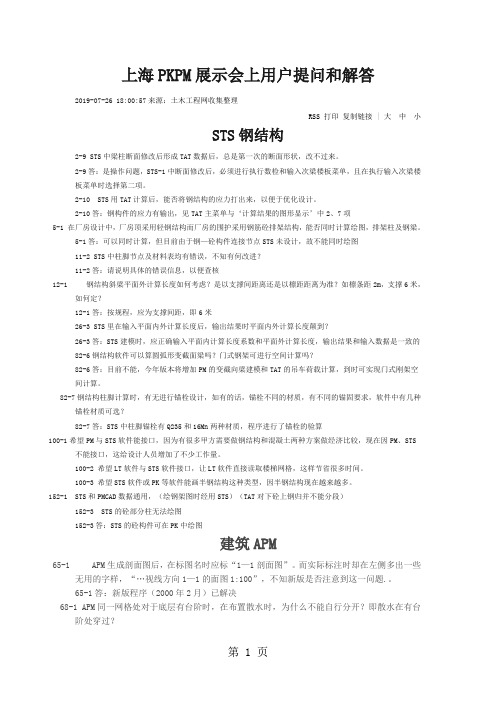

上海PKPM展示会上用户提问和解答共23页
上海PKPM展示会上用户提问和解答2019-07-26 18:00:57来源：土木工程网收集整理RSS打印复制链接 | 大中小STS钢结构2-9 STS中梁柱断面修改后形成TAT数据后，总是第一次的断面形状，改不过来。
2-9答：是操作问题，STS-1中断面修改后，必须进行执行数检和输入次梁楼板菜单，且在执行输入次梁楼板菜单时选择第二项。
2-10 STS用TAT计算后，能否将钢结构的应力打出来，以便于优化设计。
2-10答：钢构件的应力有输出，见TAT主菜单与‘计算结果的图形显示’中2、7项5-1 在厂房设计中，厂房顶采用轻钢结构而厂房的围护采用钢筋砼排架结构，能否同时计算绘图，排架柱及钢梁。
5-1答：可以同时计算，但目前由于钢—砼构件连接节点STS未设计，故不能同时绘图11-2 STS中柱脚节点及材料表均有错误，不知有何改进？11-2答：请说明具体的错误信息，以便查核12-1 钢结构斜梁平面外计算长度如何考虑？是以支撑间距离还是以檩距距离为准？如檩条距2m，支撑6米，如何定？12-1答：按规程，应为支撑间距，即6米26-3 STS里在输入平面内外计算长度后，输出结果时平面内外计算长度颠到？26-3答：STS建模时，应正确输入平面内计算长度系数和平面外计算长度，输出结果和输入数据是一致的82-6钢结构软件可以算圆弧形变截面梁吗？门式钢架可进行空间计算吗？82-6答：目前不能，今年版本将增加PM的变截向梁建模和TAT的吊车荷载计算，到时可实现门式刚架空间计算。
82-7钢结构柱脚计算时，有无进行锚栓设计，如有的话，锚栓不同的材质，有不同的锚固要求，软件中有几种锚栓材质可选？82-7答：STS中柱脚锚栓有Q235和16Mn两种材质，程序进行了锚栓的验算100-1希望PM与STS软件能接口，因为有很多甲方需要做钢结构和混凝土两种方案做经济比较，现在因PM、STS 不能接口，这给设计人员增加了不少工作量。
100-2 希望LT软件与STS软件接口，让LT软件直接读取楼梯网格，这样节省很多时间。
PKPM常见问题与解答(2014年)
PKPM常见问题与解答北京直销部目录一、安装问题 (1)1、软件某个模块进不去的原因？ (1)2、锁没有正常驱动，怎么处理？ (1)3、PAAD模块不能使用，可能原因？ (1)4、V2.1版本网络版，客户端使用PMCAD时，经常出现出错或者报错？25、网络版程序，服务器能用，客户端不能用？ (2)6、提示本机时间不对？ (2)7、重装PKPM时，若遇到选项如何选？ (2)8、装载动态库失败 (2)9、网络映射版PKPM，不能进入剪力墙施工图部分，其他模块没问题。
怎么解决？ 310、WIFI与PKPM无法同时使用，怎么解决？ (3)11、客户希望将个人电脑设为服务器+客户端？ (3)12、高版本PKPM的模型如何在低版本中打开？V2.1存为低版本时，老版本的PKPM为什么打不开？ (4)13、完成建模，第二天打开时弹出“L OADLIBRARY FAILD WITH ERROR 8:存储空间不足，无法处理此命令”，怎么解决？ (4)14、同一个模型，在V1.3中计算通过，但是V2.1中剪力墙显示PL，是不是两个版本有计算问题？ (4)15、楼板施工图里工具条少了楼层的选择？ (4)16、在电脑上已经有1.3版本后，安装V2.1版本，始终出现以下该界面，无法跳出安装界面？ (5)17、如何去掉加密锁的时间限制(已有解码)？ (5)18、出现下面的提示是什么原因？ (6)19、U盘电子狗，和系统64位有关系吗？ (6)20、出现下面报错的原因？ (6)21、V2.2安装用不了问题？ (6)22、打开软件进入程序后，出现下图报错，怎么解决？ (6)23、W IN8系统程序安装完之后锁不亮？ (7)24、PMCAD可以进去，但保存退出时报错，为什么？ (7)25、PKPM出现了闪退现象，是怎么回事？ (7)26、V2.2网络版PMCAD可以使用SATWE不能使用？ (7)27、PKPM32位系统和64位的安装文件一样么？ (7)28、网络版安装遇到下面的提示，怎么设置？ (7)29、提示缺少PKPMI CON R ES.DL？ (8)30、如图所示，网络锁驱动是否正常？ (8)31、重装时出现下图报错。
建筑结构PKPM通用课件
结构设计
有限元分析
参数化建模
施工图生成
PKPM软件在建筑结构设计中的应用
第一季度
第二季度
建筑工程设计
桥梁工程设计
第三季度
钢结构设计
第四季度
抗震设计
CATALOGUE
建筑结构分析基础
结构分析的基本原理
弹性力学原理
建筑结构分析基于弹性力学原理， 即结构在外力作用下产生的变形 符合虎克定律，应力与应变呈线 性关系。
平衡方程
结构分析需满足静力学平衡方程， 即结构内力与外力的合力为零， 保证结构的稳定平衡。
边界条件
建筑结构分析中需考虑结构的边 界条件，如固定支座、铰支座等，
边界条件的不同会对结构分析结 果产生影响。
有限元分析方法
01
原理介绍
02
单元类型
03
分析步骤
离散元分析方法
原理介绍 接触模型 分析应用
CATALOGUE
PKPM建模与计算
PKPM建模基础
01
02
建模概念
界面操作
03 基本元素建模
结构分析模型的建立
模型简化
边界条件与荷载
模型检查与修正
结构计算与结果分析
计算参数设置 计算结果查看 结果解读与评估
CATALOGUE
建筑结构设计实例
钢筋混凝土框架结构设计
设计步骤 设计要点 常见问题
剪力墙结构设计
通过实例演示非线性分析的应用，包括钢筋混凝土框架结构的非线性分析、钢结构 的弹塑性分析和土木工程的土压力分析等。
动力分析
复合材料结构分析
介绍复合材料的基本概念和分类，以及复合材料在建筑结构中的应用情况。
阐述复合材料结构分析的原理和方法，包括层合板理论、有限元法和渐 进损伤分析等内容。
PKPM常见问题
“设计软件常见问题”讲稿▲有些斜支撑的端点在柱子中间。
这种情况在PM里可以指定支撑两端节点的标高来输入，但是在SATWE里会进行处理，所有的支撑上下节点都强制位于楼层的位置，成了右边这个图的样子。
这样就会造成设计模型跟计算模型不符。
对这种情况，可以在建模的时候在柱间增加标准层来解决，就是保证你的支撑都在楼层的位置。
▲斜坡屋面在建模的时候要单设一个层，层高按屋脊的位置算。
在屋檐的地方修改屋面梁两头的节点标高，形成你要的斜面。
斜梁看着它搭到下层柱顶上是没用的，程序只在这一层里找支撑这根梁的柱子。
所以应该是在斜梁下面设短柱，200高就可以，靠它来把荷载传到下层的柱子上。
导算荷载的时候，板面上的荷载需要放在边界封闭的房间上才能正常计算。
也就是说斜屋面必须要有封口梁。
▲尖顶或者斜顶的山墙现在SATWE和TAT算不了，建议是取平均高度，当矩形墙输进去。
如果你用PMSAP，它可以算，在建模的时候调整墙一端的上节点高就能做出这种构件来。
但是要记得指定用“弹性板6”这种单元，这样程序会按多边壳元进行设计。
不过这也只能给出相应的内力值，配筋面积还需要设计人员补充完成。
▲像体育场馆这种空旷结构，经常在周边有大量的斜梁。
这个也是用“上节点高”菜单项调整梁端高度就可以，但是要注意：这种节点高的修正不能突破层高，如果像这张图里的情况，应该是底下的构件都画到下面的一层里去。
圆弧网格上的梁如果调整了“上节点高”会形成空间螺旋线。
这种情况PM的建模程序也处理不了，需要把它切成若干段，用折线来近似。
▲柱子尺寸比较大的时候，有可能包住好几个节点，有两根梁不在同一条轴线上的话就需要像右面这个图里画的，再加一根梁把节点连起来。
这样输入的梁程序能识别出来，会自动把它当一根刚性杆，用来保证力传递正确。
没有它程序就会认为这里头有一根梁跟柱没有搭上，当成悬臂梁或超大跨度的梁去考虑了。
这种连接节点的小梁的截面就按普通梁的尺寸做，不要用100×100。
PKPM结构系列软件常见问题及解析
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。
四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。
对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。
PKPM
PKPM[填空题]1【节点下传】有何作用？主要应用于何种模型？参考答案：【节点下传】命令主要用于梁托柱、墙托柱转换结构，使上层被托柱的下节点自动传递给下层的托梁或托墙，以便进行梁或墙的内力计算分析，但由于该功能在建模退出时程序能够自动完成，“生成梁托柱、墙托柱节点”此命令可以不用，或仅在特殊情况下使用。
[填空题]2楼梯、阳台、雨蓬、挑檐、老虎窗、空调板等构件建模时需要输入吗？参考答案：通常这些非主要承重构件不必在整体建模中输人，只考虑其荷载即可。
（各种类型楼梯的计算分析可以由LTCAD楼梯设计程序完成。
建筑物的阳台、雨篷、挑檐等的设计计算可以在QITI或GJ中选择<砌体结构混凝土构件辅助设计>项完成。
在PMCAD建模时，这些构件通常以悬挑板的方式布置到整体模型中并输人其荷载，以便考虑其对整体模型的影响，但倾覆力矩须人工补充计算。
）[填空题]3“裙房层数”是否包括地下室，软件是否能将塔楼和裙房连接处的构件都予以加强？参考答案：对带裙房的高层结构应输入裙房（含地下室）层数。
初始值为0。
该参数的加强措施仅限于剪力墙加强区，程序没有对裙房顶部上下各一层及塔楼与裙房连接处的其他构件采取加强措施，此项工作需用户完成。
[填空题]4为什么“计算振型个数”设定的太多或太少都不行？如何判断振型数设定合理？参考答案：通常振型数取值应不小于3，且为3的倍数。
必须保证有效质量系数大于0.9，否则计算振型数量不够，说明后续振型产生的地震效应被忽略了，地震作用偏小，结构设计不安全。
振型数也不能取的太多，不能多于结构有质量贡献的自由度总数，否则可能出现异常。
计算后应查看一计算书WZQ.OUT，检杳X和Y两个方向的有效质量系数是否大于0.9，如都大于0.9则表示振型数取够了，否则应增加振型个数重新计算。
[填空题]5SATWE如何考虑越层柱的计算长度？越层柱各层配筋不同是何原因？如何处理？参考答案： S.ATWE软件可以正确搜索和计算越层柱的长度系数，但其输出的长度系数是相对值，即对应该层层高折算后的长度系数。
