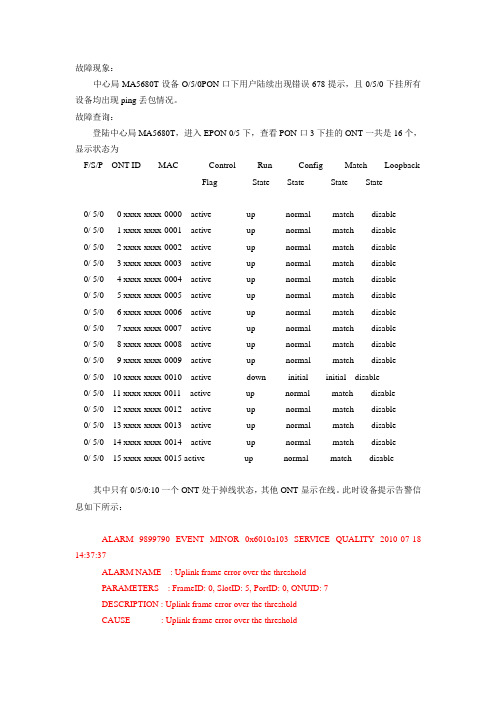

故障现象：中心局MA5680T设备O/5/0PON口下用户陆续出现错误678提示，且0/5/0下挂所有设备均出现ping丢包情况。
故障查询：登陆中心局MA5680T，进入EPON 0/5下，查看PON口3下挂的ONT一共是16个，显示状态为-----------------------------------------------------------------------------F/S/P ONT-ID MAC Control Run Config Match LoopbackFlag State State State State-----------------------------------------------------------------------------0/ 5/0 0 xxxx-xxxx-0000 active up normal match disable0/ 5/0 1 xxxx-xxxx-0001 active up normal match disable0/ 5/0 2 xxxx-xxxx-0002 active up normal match disable0/ 5/0 3 xxxx-xxxx-0003 active up normal match disable0/ 5/0 4 xxxx-xxxx-0004 active up normal match disable0/ 5/0 5 xxxx-xxxx-0005 active up normal match disable0/ 5/0 6 xxxx-xxxx-0006 active up normal match disable0/ 5/0 7 xxxx-xxxx-0007 active up normal match disable0/ 5/0 8 xxxx-xxxx-0008 active up normal match disable0/ 5/0 9 xxxx-xxxx-0009 active up normal match disable0/ 5/0 10 xxxx-xxxx-0010 active down initial initial disable0/ 5/0 11 xxxx-xxxx-0011 active up normal match disable0/ 5/0 12 xxxx-xxxx-0012 active up normal match disable0/ 5/0 13 xxxx-xxxx-0013 active up normal match disable0/ 5/0 14 xxxx-xxxx-0014 active up normal match disable0/ 5/0 15 xxxx-xxxx-0015 active up normal match disable----------------------------------------------------------------------------其中只有0/5/0:10一个ONT处于掉线状态，其他ONT显示在线。
流氓ONT引起PON口用户闪断故障案例分析
流氓ONT引起PON口用户闪断故障案例分析福建阿尔卡特，李琦摘要：针对流氓ONT引起整个PON口ONT用户频繁闪断故障，结合跟踪消息分析故障原因，并给出了常用的排查思路。
关键词：误码率、流氓ONT1 故障现象福建漳州移动农科所OLT下带的茶斜村PON用户（对应OLT PON端口1/1/2/2，该PON带大约25个ONT用户）不定时出现闪断，故障表现为ONT用户不停上线下线，闪断频率时快时慢，没有规律，且误码率增长非常迅速，具体log信息如下：15/02/09 01:29:11 major alarm occurred for ont 1/1/2/2/36 (service affecting) : ONT is inactive 15/02/09 01:29:11 major alarm occurred for ont 1/1/2/2/27 (service affecting) : ONT is inactive 15/02/09 01:29:14 major alarm occurred for ont 1/1/2/2/25 (service affecting) : ONT is inactive 15/02/09 01:29:16 major alarm occurred for ont 1/1/2/2/23 (service affecting) : ONT is inactive 15/02/09 01:29:16 major alarm occurred for ont 1/1/2/2/18 (service affecting) : ONT is inactive 15/02/09 01:29:16 major alarm occurred for ont 1/1/2/2/16 (service affecting) : ONT is inactive 15/02/09 01:29:16 major alarm occurred for ont 1/1/2/2/15 (service affecting) : ONT is inactive 15/02/09 01:29:16 major alarm occurred for ont 1/1/2/2/13 (service affecting) : ONT is inactive 15/02/09 01:29:16 major alarm occurred for ont 1/1/2/2/5 (service affecting) : ONT is inactive15/02/09 01:29:16 major alarm occurred for ont 1/1/2/2/3 (service affecting) : ONT is inactive15/02/09 01:29:16 major alarm occurred for ont 1/1/2/2/2 (service affecting) : ONT is inactive15/02/09 01:29:16 major alarm cleared for ont 1/1/2/1/21 (service affecting) : 1490 Optical signal level too low15/02/09 01:29:16 major alarm cleared for ont 1/1/2/2/25 (service affecting) : Signal Degraded from ONT15/02/09 01:29:16 major alarm cleared for ont 1/1/2/2/18 (service affecting) : Signal Degraded from ONTZZLY-NKeSuo-7360-33.227>#show pon ber-stats 1/1/2/2======================================================================= ber-stats table======================================================================= pon-idx |ont-num|bit-err-down|bit-err-up|ranged-ind---------+-------+------------+----------+---------------------------------------------------------------------------- 1/1/2/2 1 204 2077 ranged1/1/2/2 2 417 1552461 ranged1/1/2/2 3 229 183526 ranged1/1/2/2 4 212 8361 ranged1/1/2/2 5 405 3645598 ranged1/1/2/2 6 1099 18100 not-ranged1/1/2/2 7 185 5089591 ranged1/1/2/2 8 278 5352530 not-ranged1/1/2/2 9 57 2787475 ranged1/1/2/2 10 189 3068826 ranged1/1/2/2 11 217 3962846 not-ranged1/1/2/2 12 229 2728350 not-ranged1/1/2/2 13 360 4562798 ranged1/1/2/2 14 243 4956220 not-ranged1/1/2/2 15 269 1176529 ranged1/1/2/2 16 228 5148 not-ranged1/1/2/2 17 262 5392128 ranged1/1/2/2 18 41 5137896 ranged1/1/2/2 19 238 2276648 not-ranged1/1/2/2 20 259 5904572 not-ranged1/1/2/2 21 210 5086538 ranged1/1/2/2 22 243 4734875 not-ranged1/1/2/2 23 182 3672936 ranged2 故障分析PON技术是一种点对多点的光纤传输和接入技术，下行OLT将全部信号广播出去，通过ODN分配到各ONU。
PON设备故障定位指导
用户上网慢及ITV卡屏针对接入侧问题处理指导Huawei Technologies Co., Ltd.All rights reserved针对上网慢及ITV卡屏问题处理的思路如下：首先，在用户PC端进行网速测试，推荐使用迅雷同时下载文件，累积计算其速率是否满足要求；其次，可以在PC端ping测试网关设备，检查网络是否可达；最后若网络可达，在接入网层次上，可以进行下一步的排查：1 OLT下ONU无法上线及上网慢问题排查运行中ONU无法上线及下挂用户上网慢的原因较多，请按照如下所列举方式进行判断和恢复处理。
1.1 确认ONU是否掉电如果ONU下线原因为DyingGasp，或者历史下线告警为DGi下线，或者现场查看ONU没有上电，则是ONU掉电导致ONU无法上线。
需要对ONU上电1.1.1OLT上查看ONU下线原因是否为Dying gasphuawei(config-if-gpon-0/3)#display ont register-info 0 0---------------------------------------------------------------------Index : 1Auth-type : Sn-AuthSN : 3230313100000001Password : --TYPE : HG810EUpTime : 2008-9-2 11:22:23DownTime : 2008-9-2 11:24:56DownCause : ONT dying-gasp---------------------------------------------------------------------Total : 11.1.2OLT上查看ONU历史下线告警是否为Dgi下线huawei(config)#display alarm history alarmparameter 0/3/1 =>0/3/1为ONU所在端口1.1.3现场查看ONU是否上电如果有条件，请到ONU现场查看是否上电。
华为OLT设备下挂烽机顶盒出现1302故障信息的分析与处理[权威资料]
华为OLT设备下挂烽机顶盒出现1302故障信息的分析与处理摘要：文章主要介绍了华为5680T OLT的概念及其相关板卡、烽火机顶盒设备的概念，并分析和处理了华为5680T OLT设备V烽火机顶盒设备后出现的1302错误信息。
关键词：华为5680T OLT设备；烽火机顶盒设备；原因分析及处理。
随着全光网城市建设的全面推进，PON设备的使用愈发广泛，尤其是OLT设备和与之对应的机顶盒设备更是大量使用。
但在PON系统网络上OLT设备有多种厂家的设备，而下挂的机顶盒设备也有多种厂家的各种产品型号，因此就需要各种厂家的OLT设备和各种厂家的机顶盒设备之间相互融合，不然就会出现无法正常使用的情况。
文章简单介绍了华为5680T OLT设备下挂烽火机顶盒设备后出现1302故障的分析与解决办法。
1 华为5680T OLT设备和烽火机顶盒设备介绍1.1 华为5680T OLT设备华为5680T大容量无阻塞OLT设备是基于华为技术有限公司的IAS软件平台和iMAP硬件，作为EPON和GPON一体化光接入平台提供丰富灵活的接入方式。
它融合了汇聚交换的功能，提供高密度EPON和GPON，GE/10GE、以太网P2P等接口；以太网专线业务及高时钟精度TDM等；能够实现流畅的上网、语音和视频等业务；以及高度可靠的多业务接入服务；在建设及增强网络可靠性的同时，可节省网络建设投资，节约运维成本。
同时，华为5680T OLT设备还具备强大的QoS能力，解决多个用户的多种业务带宽的保证，首先第一级是完成对用户带宽的保证，第二级是完成对每个用户内部各业务的带宽保证，保证带宽绝对通过，突发带宽公平通过等原则，为各种业务管理的发展提供安全的保障措施；另外，华为5680T OLT设备的组网灵活可以提供多种的组网方式，以满足各种用户不同环境和业务的组网需求。
华为5680T OLT设备具有强大的EPON和GPON一体化的接入能力。
其中EPON接入能力是以IP网为载体，采用点到多点的架构、无源光纤传输的方式（最长可达20公里），可支持1.25Gbit/s上上下行对称速率，高速宽带；GPON接入能力方面支持下行2.488Gbit/s、上行1.244Gbit/s的传输高速率，距离可长达60公里。
PON故障判断和排除培训
接入网产品线
Page 1
HUAWEI TECHNOLOGIES CO., LTD.
第1章 故障处理流程和方法 第2章 EPON 常见故障处理指导 第3章 EPON典型业务故障处理指导
Page 2
故障处理流程和方法
故障信息来源 故障处理流程 故障处理常用方法
话机无馈电故障流程
序 号 故障原因 备注 即用户环路开路。测试结论为“未接话机”。 A、B线间交、直流电压约为0V，对地交、直流电压约为0V。 A、B线对地电阻，A、B线间电阻，环路电阻都大于10MΩ。 A、B线间电容为约为0 nF。 即A、B线短路。测试结论为“自混”。 A、B线间交、直流电压为约0V，对地交、直流电压为约0V。 A，B线对地电阻大于10MΩ，A、B线间电阻小于2kΩ（随着距离增大而增大）；环路电阻 约为0Ω。 A、B线间电容约为0 nF。 即A、B线与其他用户线相接触。A、B线上的对地电压大于混线直流电压边界（40V）。 测试结论为：“A线它混”、“B线它混”或“它混（双线）”。 这种情况下，测试板将不再测试电阻、电容，直接上报混线结论。 即A、B线与地相接触。A、B线对地的电阻小于地气电阻边界（2kΩ）。测试结论为：“A 线地气”、“B线地气”或“AB双地气”。 A、B线间交、直流电压约为0V，对地交、直流电压约为0V。 A、B线对地电阻小于地气电阻边界。 如雷击造成保险管烧毁，使用户失去馈电等。 如话机的整流电路故障，使话机失去馈电等。
3、检查VLAN中是否加入了上行口。 使用display vlan命令检查是否为业务VLAN增加了上行
口。如果没有增加请使用port vlan命令为该VLAN增加上行口。
Page 19
检查设备统计信息
GPON ONU常见故障处理
无纺型镜头纸 专用压缩气体 棉签
医用棉或其他长纤维棉 专用的卷轴式清洁带
使用光纤接头专用放大镜检查光纤接头端面的清洁度，若合格，则 6
可进行光纤连接工序。
7 重复上述步骤后仍不合格，则更换光纤。 光接口板和光纤内部的激光束会损害您的眼睛！ 进行光接口板和光纤的安装、维护等操作时，严禁眼睛靠近或直视光接口或光纤接头。
支持1柜两框配置
维护FAQ
GPON系统硬件介绍
ODN配件介绍
ODF架
分光器 接头盒
光纤插座 光缆交接箱
维护FAQ
GPON系统硬件介绍
光纤操作常用工具\仪器\仪表介绍
Attenuator 衰减器
Optical Time Domain Reflector meter 光时域反射仪OTDR
Optical Power meter 光功率计
Gpon ONU故障处理
目录
维护FAQ 常见故障处理 典型案例
维护FAQ
GPON系统硬件介绍
OLT- MA5600T 产品描述
MA5606T机框 436mm×232.5mm×86.1mm
室内型机柜 N63-22 600mm×300mm×2200mm
MA5680T机框 530mm×275.8mm×447.2mm
G.653光纤：色散移位光纤，也叫做1550nm性能最佳光纤。这种光纤通过设计光纤折射率的剖面，使零 色散点移到1550nm窗口，从而与光纤的最小衰减窗口获得匹配，使超高速超长距离光纤传输成为可能。
G.654光纤：截止波长移位光纤。与G652相比是在1550nm处损耗降低约20%，但其零色散点仍然在 1310nm附近，因而1550nm的色散较高。G.654光纤造价昂贵，一般用于海底传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回想该用户的整个装机过程，主要是因为FTTH新型批量障碍，对该障碍的特殊性之前没有人处过理过，导致做了很多无用功。总结归纳该障碍应注意掌握以下几点：
1、遇到此类障碍，首先重启光路、光猫测试；
2、判断是否有流氓猫的存在，快捷判断办法就是在分光箱处，将所有光皮拔掉，保留其中两台，查看是否两台均能正常使用。
3、致电网管，启重OLT设置的PON口。
4、致电网管，启重OLT设置的PON板。
案例星级评鉴
装问题
处理过程
16:00左右维护人员到达现场后，发现40多台光猫中只有一台光猫可以连接成功，其余的光猫语音、宽带均不能用。首先，维护人员判断分光器问题，将分光器断光，重新连接测试，但障碍仍然存在。然后维护人员又将几台光猫断电重启做测试，发现无法解决问题。维护人员马上将问题反馈给网管8834567，网管值班人员表示可能是流氓猫造成，即其中一台光猫有异常发光影响到其它光猫接受不到正常光信号，造成此现象。于是在维护人员在分光箱处，将所有的光皮拔掉，只留两台光猫在总台做测试，结果发现：还是只有一台光猫可以连接，另外一台连接不上，将可以连接上的光猫A关闭，另外一台光猫B就可以连接上，但重新开启光猫A又无法连接。至此，可以判断出不是流氓猫原因造成。维护人员再次将问题反馈给网管8834567，值班人员表示会将OLT设备的PON口重启试一下，但问题仍然存在。最后网管将问题反馈给OLT设备厂家技术人员，厂家人员建议网管将该用户所在OLT设备的PON板重启，网管人员重启PON板后障碍才得以排除。随后维护人员交代用户观察几天使用情况，致谢后离开现场，已是晚上20:00,整个障碍处理历时4个小时左右。11月1日维护人员回访用户，用户表示没问题，电话、宽带均正常使用。
末梢装维案例模版
案例名称
OLT设备的PON板问题导制批量障碍
案例类别
宽带
报送分公司
南平
案例编号
FTTH-10-001-YP
撰写人姓名
张明红
校对人姓名
校对日期
问题描述(故障现象）
2013年10月28日，福建林业职业技术学院用户申告招待所的40多部电话宽带均不能使用，该接待所有的所有业务均使用FTTH接入，使用中兴F460设备（e8-c），光路显示正常，PON灯也正常会亮，但语音口指示灯不亮。
