关于半导体材料硅和砷化镓的钎焊
砷化镓封装注意事项

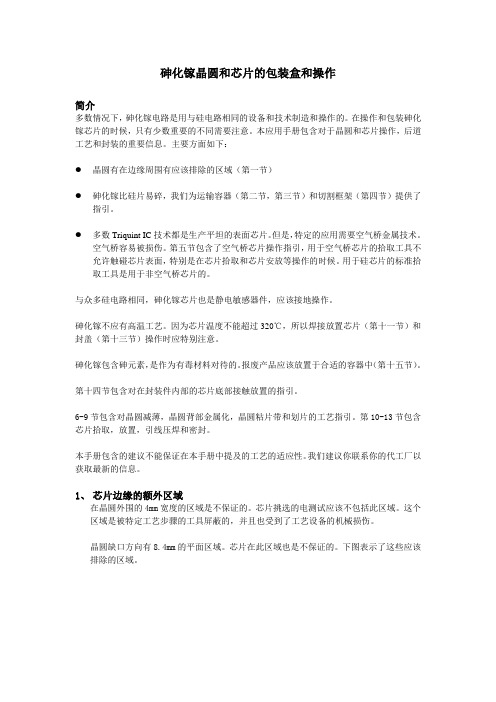

砷化镓晶圆和芯片的包装盒和操作简介多数情况下，砷化镓电路是用与硅电路相同的设备和技术制造和操作的。
在操作和包装砷化镓芯片的时候，只有少数重要的不同需要注意。
本应用手册包含对于晶圆和芯片操作，后道工艺和封装的重要信息。
主要方面如下：●晶圆有在边缘周围有应该排除的区域（第一节）●砷化镓比硅片易碎，我们为运输容器（第二节，第三节）和切割框架（第四节）提供了指引。
●多数Triquint IC技术都是生产平坦的表面芯片。
但是，特定的应用需要空气桥金属技术。
空气桥容易被损伤。
第五节包含了空气桥芯片操作指引，用于空气桥芯片的拾取工具不允许触碰芯片表面，特别是在芯片拾取和芯片安放等操作的时候。
用于硅芯片的标准拾取工具是用于非空气桥芯片的。
与众多硅电路相同，砷化镓芯片也是静电敏感器件，应该接地操作。
砷化镓不应有高温工艺。
因为芯片温度不能超过320℃，所以焊接放置芯片（第十一节）和封盖（第十三节）操作时应特别注意。
砷化镓包含砷元素，是作为有毒材料对待的。
报废产品应该放置于合适的容器中（第十五节）。
第十四节包含对在封装件内部的芯片底部接触放置的指引。
6-9节包含对晶圆减薄，晶圆背部金属化，晶圆粘片带和划片的工艺指引。
第10-13节包含芯片拾取，放置，引线压焊和密封。
本手册包含的建议不能保证在本手册中提及的工艺的适应性。
我们建议你联系你的代工厂以获取最新的信息。
1、芯片边缘的额外区域在晶圆外围的4mm宽度的区域是不保证的。
芯片挑选的电测试应该不包括此区域。
这个区域是被特定工艺步骤的工具屏蔽的，并且也受到了工艺设备的机械损伤。
晶圆缺口方向有8.4mm的平面区域。
芯片在此区域也是不保证的。
下图表示了这些应该排除的区域。
150mm砷化镓晶圆上的4mm弧形和8.4mm平面额外区域2、晶圆运输容器2.1粘于切割框架上的晶圆（机械减薄）未减薄厚度的晶圆是用单晶圆氟代容器来运输的。
晶圆放置时电路面向下。
当边框扭转的时候，型如蜘蛛的塑料框将晶圆固定在容器中。
半导体焊接键合工艺流程
半导体焊接键合工艺流程
半导体焊接键合工艺是半导体制造过程中至关重要的一步，它用于将芯片与引线或基板连接在一起。
下面我将从多个角度来解释半导体焊接键合工艺的流程。
1. 准备工作，在进行焊接键合之前，首先需要准备工作。
这包括清洁工作台和设备，检查焊接设备的工作状态，准备焊接材料和工具，以及准备好待焊接的芯片和基板。
2. 表面处理，在进行焊接键合之前，芯片和基板的表面需要进行处理，以确保良好的焊接质量。
这可能包括清洁表面以去除污垢和氧化物，以及在表面涂覆适当的焊接剂或涂层，以提高焊接的粘附性和可靠性。
3. 定位与对准，将芯片和基板放置在焊接设备上，并确保它们正确对准。
这一步通常需要精确的机械定位和视觉对准系统来确保焊接的准确性和一致性。
4. 加热与压力，一般来说，焊接键合工艺涉及加热和施加压力来实现焊接。
通常会使用热压头加热焊料，然后施加压力使焊料与
芯片/基板结合。
这一步需要精确的温度控制和压力控制，以确保焊
接的质量和一致性。
5. 冷却与固化，在完成焊接之后，焊接区域需要进行冷却以固
化焊接点。
这通常涉及快速冷却以确保焊接的稳定性和可靠性。
6. 检验与测试，最后，进行焊接键合后，需要进行检验和测试
以确保焊接的质量和可靠性。
这可能包括外观检查、焊接强度测试、电学测试等。
综上所述，半导体焊接键合工艺流程涉及多个步骤，需要精密
的设备和严格的操作，以确保焊接的质量和可靠性。
这一过程对半
导体制造的成功至关重要，因为它直接影响到芯片和基板的连接质量，进而影响整个半导体器件的性能和可靠性。
半导体的主要原材料
半导体的主要原材料
半导体的主要原材料包括：
1. 硅（Silicon）：硅是最常用的半导体材料，因为它具有适合
制造晶体管的特性，如稳定性和可控性。
2. 砷化镓（Gallium Arsenide）：砷化镓是另一种常用的半导
体材料，特别适用于高频和高功率应用，如雷达和通信设备。
3. 砷化磷（Gallium Phosphide）：砷化磷在光电子器件中具有
广泛应用，如光纤通信和光伏电池。
4. 碳化硅（Silicon Carbide）：碳化硅具有优异的热导性和耐
高温特性，因此被广泛应用于高功率电子设备和高温工况下的应用。
5. 硒化铟（Indium Selenide）：硒化铟主要应用于太阳能电池、光传感器和半导体激光器等领域。
6. 砷化铟（Indium Arsenide）和砷化铟磷（Indium Gallium Arsenide）：砷化铟和砷化铟磷在光电子器件中具有重要应用，如光传感器和红外探测器。
7. 氮化镓（Gallium Nitride）：氮化镓在光电子和功率电子器
件中广泛应用，如LED和功率放大器等。
除了以上主要的半导体原材料外，还有一些其他材料如硒化锌（Zinc Selenide）、氮化硼（Boron Nitride）等也被用于特定
的半导体器件制造中。
晶圆衬底材料
晶圆衬底材料晶圆衬底材料晶圆衬底材料是半导体制造过程中的重要组成部分，它扮演着支撑和保护晶体管结构的关键角色。
本文将介绍晶圆衬底材料的种类、特性以及在半导体制造中的应用。
一、晶圆衬底材料的种类晶圆衬底材料的种类繁多，常见的有硅、砷化镓、氮化镓等。
其中，硅是最常用的晶圆衬底材料，因其丰富的资源、良好的热导性和机械强度而备受青睐。
砷化镓和氮化镓则具有优异的电子特性，适用于高频和高功率应用。
二、晶圆衬底材料的特性1. 硅衬底材料：硅具有良好的热导性和机械强度，能够有效地散热并提供结构支撑。
此外，硅还具有较高的折射率，有利于光学器件的制造。
2. 砷化镓衬底材料：砷化镓具有较高的电子迁移率和较小的能带间隙，适用于高频和高功率应用。
此外，砷化镓还具有较好的热导性和机械强度。
3. 氮化镓衬底材料：氮化镓具有较高的电子迁移率和较大的能带间隙，适用于高频和高功率应用。
此外，氮化镓还具有优异的热导性和机械强度。
三、晶圆衬底材料在半导体制造中的应用晶圆衬底材料在半导体制造中起到了至关重要的作用。
以下是晶圆衬底材料在不同工艺步骤中的应用示例：1. 衬底生长：在衬底生长过程中，晶圆衬底材料提供了一个稳定的基底，用于晶体生长。
通过控制衬底材料的性质，可以调节晶体的结构和性能。
2. 掺杂和扩散：在掺杂和扩散过程中，晶圆衬底材料作为掺杂源或扩散源，向晶体中引入所需的杂质或扩散物质。
这些杂质或扩散物质将改变晶体的电学性质。
3. 制备晶体管结构：晶圆衬底材料提供了晶体管结构的基础。
通过在衬底上沉积不同的材料层，可以形成晶体管的源极、漏极和栅极等结构。
4. 光学器件制造：晶圆衬底材料的折射率和透明性对光学器件的性能至关重要。
通过选择合适的衬底材料，可以实现光学器件的高效率和高性能。
综上所述，晶圆衬底材料在半导体制造中具有重要的地位和作用。
不同的衬底材料具有不同的特性和应用领域，制造商需要根据具体需求选择合适的材料。
随着半导体技术的不断发展，晶圆衬底材料的研究和创新将继续推动半导体产业的进步。
半导体前端知识点总结
半导体前端知识点总结一、半导体材料1. 硅硅是最常用的半导体材料，它具有丰富的资源、成本低廉、制备工艺成熟等优点。
硅片通常是通过Czochralski法或浮基法制备而成。
硅的掺杂主要包括P型掺杂、N型掺杂和I 型掺杂，其中P型掺杂通常使用硼，N型掺杂通常使用砷或磷，而I型掺杂通常使用锗。
硅的成型技术包括晶体生长、切割、抛光和清洗四个步骤。
2. 砷化镓砷化镓是另一种常用的半导体材料，它具有高电子迁移率、高饱和漂移速度等优点。
砷化镓通常通过气相外延法或分子束外延法制备而成。
砷化镓的主要器件包括HBT、FET、HEMT等。
3. 氮化镓氮化镓是一种新型宽禁带半导体材料，它具有较高的电子饱和速度、较高的击穿电场强度等优点。
氮化镓通常通过金属有机化学气相沉积法或分子束外延法制备而成。
氮化镓的主要器件包括LD、LED、FET等。
二、半导体器件1. 二极管二极管是最常见的半导体器件，它具有电压放大、整流、开关等功能。
二极管的主要性能参数包括开启电压、反向漏电流、截止频率等。
2. 晶体管晶体管是半导体前端的核心器件，它具有放大、开关、滤波等功能。
晶体管的主要性能参数包括增益、截止频率、饱和电流等。
3. 场效应管场效应管是一种常用的开关器件，它具有高输入电阻、低输入电容等优点。
场效应管的主要性能参数包括开启电压、漏电流、截止频率等。
4. 集成电路集成电路是半导体器件的集成和封装，它具有高可靠性、低功耗、小体积等优点。
集成电路的主要种类包括数字集成电路、模拟集成电路、混合集成电路等。
三、半导体工艺1. 光刻光刻是半导体器件制造中的关键工艺，它主要包括光刻胶覆盖、曝光、显影等步骤。
光刻的主要参数包括分辨率、曝光能量、显影时间等。
2. 蚀刻蚀刻是半导体器件制造中的关键工艺，它主要包括干法蚀刻、湿法蚀刻等。
蚀刻的主要参数包括蚀刻速率、选择比、均匀性等。
3. 离子注入离子注入是半导体器件制造中的关键工艺，它主要包括离子注入、退火等步骤。
砷化镓半导体
砷化镓半导体
砷化镓半导体(GaAs)是一种半导体，由锗和砷组成，具有较高的电子注入能力和较低的热稳定性。
它可以在不同的温度范围内发挥出色卓越的热稳定性，从而使它成为最受欢迎的半导体材料之一。
砷化镓半导体具有非常高的电子活性，使其具有非常高的电子传输速率。
在砷化镓的表面上，电子由锗原子释放，并可以被电子捕获，形成电子传输通道。
这些电子传输通道使得电子可以通过砷化镓半导体的表面传输，从而提高电子的传输速率。
由于砷化镓半导体具有较低的热稳定性，因此它可以在非常低的温度范围内发挥出色卓越的热稳定性。
在低温下，砷化镓半导体可以有效地吸收、转换和传输热量，从而降低热损耗和噪声。
此外，砷化镓半导体还具有良好的抗电磁干扰能力，可以有效地阻挡外界的电磁波，从而提高系统的信号完整性。
砷化镓半导体是非常受欢迎的半导体材料之一，它可以实现高精度、高效率、低功耗的电子电路。
它可以用于制造高速放大器、调制解调器、电源管理器、光电接收器等电子电路。
此外，它还用于制造高性能的太阳能电池，以及用于发射和接收微波信号的微波电路等。
总而言之，砷化镓半导体的优异性能使它成为最受欢迎的半导体材料之一，它可以满足各种应用领域的要求，使得电子电路具有更高的性能和可靠性。
阐述半导体砷化镓的晶体结构
阐述半导体砷化镓的晶体结构半导体砷化镓（Gallium Arsenide，简称GaAs）是一种重要的半导体材料，其晶体结构对其性能和应用具有重要影响。
砷化镓的晶体结构是指由砷化镓晶体中原子的排列方式和空间结构组成的。
了解砷化镓的晶体结构对于深入理解其性质和应用非常重要。
砷化镓属于锗石英结构，其晶体结构与钻石、锗等半导体材料有一定的相似性。
砷化镓的晶体结构可以用空间群F-43m表示，属于立方晶系。
在砷化镓的晶体结构中，砷（As）和镓（Ga）原子以共价键的形式相互连接，形成一个类似于钻石结构的三维晶格。
砷化镓的晶体结构中，每个砷原子被周围的四个镓原子包围，同时每个镓原子也被四个砷原子包围。
这种四面体结构的排列方式使得砷化镓晶体具有较高的结构稳定性和热稳定性。
除了共价键的形式，砷化镓的晶体结构中还存在一些离子键的相互作用，这种离子键的存在使得砷化镓具有良好的导电性能和光电性能。
砷化镓的晶体结构还具有一定的缺陷和杂质。
在砷化镓晶体中，镓原子和砷原子之间的大小差异会导致晶体中存在一些晶格缺陷，如位错和空位等。
此外，砷化镓还容易受到一些杂质元素的污染，如硅、碳等，这些杂质元素会影响砷化镓的导电性能和光电性能。
砷化镓的晶体结构对其性能和应用具有重要影响。
由于砷化镓具有较好的导电性能和光电性能，广泛应用于半导体器件和光电子器件领域。
例如，在微电子领域，砷化镓可用于制造高速、高频的场效应晶体管（FET）、电子器件、集成电路等。
在光电子器件领域，砷化镓可用于制造高效能、高速度的光电探测器、激光器等。
砷化镓的晶体结构是由砷和镓原子的排列方式和空间结构决定的。
砷化镓的晶体结构对其性能和应用具有重要影响，了解砷化镓的晶体结构有助于深入理解其性质和应用。
砷化镓作为一种重要的半导体材料，其晶体结构的研究和应用将进一步推动半导体器件和光电子器件的发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于半导体材料硅和砷化镓的钎焊 半导体材料种类繁多，但除硅与砷化镓外，工业上利用钎焊技术进行链接的并不多。再者，半导体材料的特性与所含杂质的成分和数量有关。两种材料之间必须保证是欧姆接触。为了保证材料的性质不变，在钎焊过程中，钎焊温度必须低于母材的最高工作温度。钎焊方法分两种：一种为普通软钎焊，即用钎料片放置于半导体材料和管壳或引线之间进行钎焊；另一种为共晶钎焊，即在半导体材料上覆盖多层金属膜，升温过程中金属膜之间互相扩散成共晶成分，当温度达到共晶熔化温度时，金属膜融化使半导体材料与管壳等连到一起。半导体材料的钎焊一般都在保护气氛中进行。钎焊温度通常不超过450℃。 半导体材料是电阻率介于导体（主要是金属）和非导体（电介质）之间的一类物质。它们的点阻力介于10-4~109Ω·cm之间。 半导体材料的应用特性极大地依赖于其中所含的微量杂质。若半导体材料中的杂质含量从10-9变到10-2，则它的电导率会变化数百万倍。半导体材料的另一个特征是，它传导电流时不仅依靠电荷——电子，而且依靠在数量上与电子相等的正电荷——空穴。电子导电性称为n型导电性，空穴导电性称为p型导电性。 具有半导体性质的材料种类繁多，按化学成分可分成六类。 1.元素半导体材料。元素半导体材料有硼（B）、碳（C）、硅（Si）、锗（Ge）、锡（Sn）、磷（P）、砷（As）、锑（Sb）、硫（S）、硒（Se）、碲（Te）和碘（I）等十二种元素。硅、锗、硒是常用元素半导体材料。 硒是最早使用的元素半导体材料，主要用于制造硒整流器，硒光电池和静电复印半导体。 锗是一种稀有元素，是工业上最先实用化的半导体材料，由于在地壳中含量极少，大约为百万分之二，而且极为分散，因此料源十分贫乏。锗的禁带宽度（0.67eV）比硅的宽度（1.08eV）小，因而锗器件的最高工作温度（≈100℃）较硅器件（≈250℃）低；锗的电阻率范围较硅小三个数量级；用于制造器件的品种少，不宜制作高反向耐压的大功率器件。因此在半导体器件的应用上大部分已被硅代替。 硅是一种性能优越、资源丰富、工艺成熟和应用广泛的元素半导体材料。从20世纪60年代开始称为主要半导体材料。主要用于制造集成电路、晶体管、二极管、整流元件、光电池、粒子探测器等。 2.二元化合物半导体材料。这类材料包括Ⅲ-Ⅴ族、Ⅱ-Ⅵ族、Ⅳ-Ⅳ族、Ⅴ-Ⅳ族、Ⅴ-Ⅴ族、Ⅴ-Ⅵ族等化合物 Ⅲ-Ⅴ族化合物有氮化镓（GaN）、磷化镓（GaP）、砷化镓（GaAs）、锑化铟（InSb）等； Ⅱ-Ⅵ族化合物有硫化镉（CdS）、硫化锌（ZnS）等；Ⅳ-Ⅳ族化合物有碳化硅（SiC）等； Ⅴ-Ⅳ族化合物如硒化铋（Bi2Se3）、Ⅴ-Ⅴ族化合物如锑化铋（BiSb）、Ⅴ-Ⅵ族化合物如碲化锑等。 在二元化合物半导体中，研究最多应用最广的是砷化镓。它的禁带宽度比锗、硅都大，所以最高工作温度可达450℃；并且它的电子迁移率高，是高温、高频、抗辐射、低噪音器件的良好材料。砷化镓的能带具有双能谷结构，适合于制作体效应器件。砷化镓也是制作高效率激光器和红外线光源的良好材料，砷化镓还广泛用于制作其他微波器件，用砷化镓还可以制得高速集成电路。 3.固溶体半导体材料。此种材料是指两种或两种以上的元素或化合物溶合而成的材料。目前应用较多的是Ⅲ-Ⅴ族化合物或Ⅱ-Ⅵ族化合物组成的固溶体。前者有镓砷磷（CaAs、1-xPx）、镓铝砷（Ca、1-xAlxAs）和铟镓磷（In、1-xGaxP）等；后者有碲镉汞（Hg、1-xCdxTe）等； 4.氧化物半导体材料。此种材料种类较多。如氧化锰（MnO）、氧化铬（Cr2O3）、氧化亚铁（FeO）、氧化铁（Fe2O3）、氧化镍（NiO）、氧化钴（CoO）、氧化镁（MgO）、氧化锌（ZnO）及氧化锡（SnO2）等。它们大多用于制造湿敏、气敏和热敏元件。 5.玻璃或非晶态半导体材料。此种材料通常分为两类：氧化物玻璃半导体材料和硫化物玻璃半导体材料。它们用于制作开关和记忆器件、固体显示器和太阳能电池等。 6.有机半导体材料。如蒽、紫蒽酮、聚苯乙炔等。 硅的物理、化学特性
硅的主要化学性质如下：硅在常温下稳定，易与氟发生作用。在高温下硅能与氯、氧、水蒸气等作用，生成四氯化硅、二氧化硅。硅在熔融状态下还能与氮、碳等反应生成氮化硅和碳化硅。 硅在常温下能与碱作用生成硅盐酸。硅和硝酸、氢氟酸的混合液起作用生成可溶性的六氟硅酸综合物： Si+2NaOH+H2O=Na2SiO3+2H2↑ Si+4HNO3+6HF=H2[SiF6]+4NO2+4H2O 10%~30%的NaOH溶液以及HNO3+HF混合液常用作硅的腐蚀液。 砷化镓的物理、化学特性。 砷化镓是目前除锗、硅之外研究和应用最广泛的Ⅲ-Ⅴ族化合物半导体材料。与硅相比，砷化镓的禁带宽度大，又属于直接跃迁型，电子迁移率高，能带具有“双能谷”结构，是一种优良的半导体材料。
硅的主要物质性质 序号 项目 数值 单位 1 原子序数 14 — 2 晶体结构 金刚石 — 3 原子量 20.0855 — 4 晶格常数 0.542 nm 5 （111）面间距 0.313 nm 6 （110）面间距 0.363 nm 7 （100）面间距 0.542 nm 8 原子半径 1.7×10-1 nm 9 本征电阻率 2.3×105 Ω·cm 10 相对介电常数 11.7±0.2 — 11 密度 2.3289±0.00001 g/cm3 12 线胀系数 2.33×10-6 1/K 13 凝固时体积膨胀 10% — 14 表面张力（熔点下） 0.72 N/m 15 硬度 7 莫氏硬度 16 延展性 脆性 — 17 颜色 银白浓灰 — 18 熔点 1410 ℃ 19 沸点 2480 ℃
砷化镓的物理性质 砷化镓的主要化学性质如下： 1.砷化镓在常温下比较稳定，在500℃以上开始分解。在1238℃（熔点）时的离解压为90kPa。 2.砷化镓在空气中加热到600℃时，开始生成有干涉色的氧化膜，此氧化膜的主要成分是β-Ga2O3。由于砷化镓生成的氧化膜不能掩蔽杂质（如Zn等）的扩散，也不能阻止砷从GaAs体内向外扩散。因此目前GaAs器件制造中主要是用淀积一层Si3N4或SiO2作为掩蔽膜。 硅器件钎焊技术 硅器件用钎料对钎料的一般要求 1.在直接钎焊时钎料与硅应具有良好的相容性、良好的导电性，并能形成低欧姆接触，即对n型硅或p型硅不会形成整流特性。 2.钎料于硅（或者硅器件的金属化层）应具有良好的润湿性和良好的导热性能，使器件热阻尽可能小。 3.钎料的钎焊温度应低于芯片制造的最低温度，保证芯片性能在钎焊过程中不被破坏；同时它又必须高于硅器件的最高储存温度。 4.钎焊料在加热过程中，不能产生有害物质沾污芯片。 目前用于芯片钎焊的钎料主要有两类：一类是金的合金系列；一类是铅锡合金系列。前者性能优越；后者价格低廉。 钎料中各元素所作用如下： 金（Au）：熔点为1064℃，可与硅形成低熔共晶，广泛用于硅器件的钎焊，金-硅钎料可用于温度较高的场合。但金钎料与低掺杂n型硅易形成高阻层，故在用于npn型器件的钎料中常加入少量的Ⅴ族元素锑或砷。 锗（Ge）：熔点为937℃，能与Au形成低熔共晶。金-锗钎料（Au88%，Ge12%）的熔点适中（356℃）。 铅（Pb）：熔点为328℃，由于熔点适中，可塑性好，并且在极低的温度（-60℃）下仍
序号 项目 数值 单位 1 相对分子质量 146.6 — 2 电子密度 4.43×1022 1/cm3 3 晶体结构 闪锌矿型 — 4 晶体常数 0.56419 nm 5 最近原子距离 0.244 nm 6 熔点 1233 ℃ 7 在熔点时的离解压 98066.5±33 Pa 8 密度（20℃） 5.307 g/cm3 9 热导率（25℃） 0.37 W/cm·K 10 线胀系数 6.0×10-6 1/℃ 11 比热容 23.1 J/kg·K 12 熔解潜热 10.5 千克/克分子 13 表面张力（凝固点） 0.45 N/m 14 介电常数 13.18 — 15 显微硬度 750±40 — 16 折射率（0.56μ） 4.025 — 17 功函数 4.71 eV 18 器件最高工作温度 450 ℃ 能保持优良的可塑性，是大部分钎料最主要的组分。加进其他元素可改善其润湿性、流动性，或提高抗疲劳强度。 锡（Sn）：熔点为232℃，是钎料主要成分之一。通常与铅、银或铟组成合金。如铅中加入少量的锡，能细化铅的晶粒，增加铅的延展性和抗疲劳强度。 铟（In）：熔点为157℃，加入铅合金中，可提高其润湿性；也可起到降低钎料熔点的作用。含铟合金的抗疲劳强度极佳。 银（Ag）：熔点为962℃，在铅锡铟钎料中，银常作为一种添加物，以提高其抗疲劳性。 硅器件常用钎料 序号 化学成分（质量分数，%） 液相线/℃ 固相线/℃ 1 99Pb 1Sn 324 323 2 97.5Pb 1.5Ag 1Sn 309 309 3 95Pb 5Sn 314 300 4 92.5Pb 2.5Ag 5In 296 287 5 92.5Pb 2.5Ag 5In 310 290 6 90Pb 5Ag 5In 292 — 7 90Pb 10Sn 301 268 8 65Sn 25Ag 10Sb 350 230 9 67Sn 20Ag 13Sb 330 230 10 88Au 12Ge 356 356 11 80Au 20Sn 280 280
