机械设计基础习题及复习资料
机械设计基础复习题A(附答案)
机械设计基础复习题 A一、填空题1.两构件通过或接触组成的运动副称为高副。
2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为机构，取最短杆为机架时，为机构。
3.在凸轮机构中，常见的从动件运动规律为运动时，将出现冲击。
4.直齿圆柱齿轮作接触强度计算时，取处的接触应力为计算依据，其载荷由对齿轮承担。
5.为使两对直齿圆柱齿轮能正确啮合，它们的和必须分别相等。
6.两齿数不等的一对齿轮传动，其弯曲应力等；两轮硬度不等，其许用弯曲应力等。
7.V 带传动的主要失效形式是和。
8.在设计V带传动时，V带的型号是根据和选取的。
9.链传动中的节距越大，链条中各零件尺寸，链传动的运动不均匀性。
10.工作时只受不承受的轴称为心轴。
二、选择题1.渐开线标准齿轮的根切现象发生在( ) 。
A. 模数较大时B. 模数较小时C. 齿数较少时D. 齿数较多时2.在下列四种型号的滚动轴承中，( ) 必须成对使用。
A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是( ) 。
A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是（）A. B. 900C. 900 D. 18005.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是（）。
A. 拉力B. 扭矩C. 压力D. 拉力和扭矩三、判断题（正确的打“√”，错误的打“×”）1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。
（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。
（）3.在平键联接中，平键的两侧面是工作面。
（）4.斜齿圆柱齿轮的标准模数是大端模数。
（）5.带传动在工作时产生弹性滑动是由于传动过载。
（）6.转轴弯曲应力的应力循环特性为脉动循环变应力。
（）7.向心推力轴承既能承受径向载荷，又能承受轴向载荷。
《机械设计基础》习题(含答案)及答案
机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。
( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。
( ) 3．若力的作用线通过矩心，则力矩为零。
( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
( )5．带传动中，打滑现象是不可避免的。
( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。
( )8．平键的工作面是两个侧面。
( )910．螺纹中径是螺纹的公称直径。
（）1112．在运动副中，高副是点接触，低副是线接触。
1314151617 ( ) 18．代号为6205( )( )．直齿圆柱齿轮的正确啮合条件是相等，相等。
带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。
4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。
5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。
6．轴上零件的轴向固定方法有、、、等。
7．常用的滑动轴承材料分为、、三类。
8．齿轮轮齿的切削加工方法按其原理可分为和两类。
9．凸轮机构按从动件的运动形式和相对位置分类，可分为直动从动件凸轮机构和凸轮机构。
10．带传动的主要失效形式是、及带与带轮的磨损。
11．蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。
闭式蜗杆传动必须进行以控制油温。
12．软齿面齿轮常用中碳钢或中碳合金钢制造，其中大齿轮一般经处理，而小齿轮采用处理。
13．若要将主动件的往复摆动转换为从动件的间歇转动，可用机构。
14．只传递扭矩而不受弯矩的轴称为，同时承受扭矩和弯矩的轴称为。
15．滑动轴承与轴颈表面直接接触的部分称为。
三、单项选择题1．作用在刚体上的二力平衡条件是( )。
A．大小相等、方向相反、作用线相同、作用在两个相互作用物体上B．大小相等、方向相反、作用线相同、作用在同一刚体上C．大小相等、方向相同、作用钱相同、作用在同一刚体上D．大小相等、方向相反、作用点相同2．下列机构中，不属于间歇机构的是( )。
机械基础复习题和答案
机械基础复习题和答案一、选择题1. 机械运动的三要素包括：A. 速度、加速度、时间B. 速度、加速度、位移C. 速度、时间、位移D. 加速度、时间、位移答案：B2. 以下哪项不是机械运动的基本形式？A. 平动B. 转动C. 振动D. 热运动答案：D3. 机械零件的失效形式不包括：A. 磨损B. 疲劳C. 腐蚀D. 热膨胀答案：D二、填空题1. 机械设计中，________是用来描述零件在工作过程中的受力情况。
答案：应力分析2. 机械传动中，________传动是依靠摩擦力来传递动力的。
答案：皮带3. 机械加工中，________是用来保证加工精度的重要工艺。
答案：定位三、简答题1. 简述机械传动的几种基本类型及其特点。
答案：机械传动的基本类型包括齿轮传动、皮带传动、链传动和蜗杆传动。
齿轮传动具有传动比准确、效率高、结构紧凑的特点；皮带传动适用于远距离传动，结构简单，成本低廉；链传动适用于高速、大功率传动，传动比稳定；蜗杆传动具有自锁功能，适用于垂直传动。
2. 描述机械零件的失效原因及其预防措施。
答案：机械零件的失效原因主要包括磨损、疲劳、腐蚀和断裂。
预防措施包括合理选择材料、优化设计、提高加工精度、定期维护和润滑等。
四、计算题1. 已知一轴的直径为50mm，转速为1500转/分钟，求其线速度。
答案：首先将转速转换为弧度每秒，即 \( 1500 \text{转/分钟}\times \frac{2\pi}{60 \text{秒}} \)，然后计算线速度 \( v = r\times \omega \)，其中 \( r \) 为半径，\( \omega \) 为角速度。
计算得 \( v = 0.025 \times 1500 \times 2\pi \approx 78.54\text{米/秒} \)。
五、论述题1. 论述机械设计中材料选择的重要性及其影响因素。
答案：材料选择在机械设计中至关重要，它直接影响到机械产品的性能、可靠性、寿命和成本。
机械设计基础课后复习题与答案
机械设计基础1-5至1-12 指出（题1-5图~1-12图）机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度，并判断是否具有确定的运动。
1-5 解 F =H L P P n --23=18263-⨯-⨯=11-6 解F =H L P P n --23=111283-⨯-⨯=11-7 解F =H L P P n --23=011283-⨯-⨯=21-8 解F =H L P P n --23=18263-⨯-⨯=11-9 解F =H L P P n --23=24243-⨯-⨯=21-10 解F =H L P P n --23=212293-⨯-⨯=11-11 解F =H L P P n --23=24243-⨯-⨯=21-12 解F =H L P P n --23=03233-⨯-⨯=32-1 试根据题2-1图所标注的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。
题2-1图答 : a ）160907015011040=+<=+，且最短杆为机架，因此是双曲柄机构。
b ）1707010016512045=+<=+，且最短杆的邻边为机架，因此是曲柄摇杆机构。
c ）132627016010060=+>=+，不满足杆长条件，因此是双摇杆机构。
d ）1909010015010050=+<=+，且最短杆的对边为机架，因此是双摇杆机构。
2-3 画出题2-3图所示个机构的传动角和压力角。
图中标注箭头的构件为原动件。
题2-3图解：2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD 在水平位置上下各摆10度，且500CD l mm =，1000AD l mm =。
（1）试用图解法求曲柄AB 和连杆BC 的长度；（2）用式（2-6）和式（2-6）’计算此机构的最小传动角。
题2-5图解 : （ 1 ）由题意踏板CD 在水平位置上下摆动ο10，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。
机械设计基础复习题(答案)

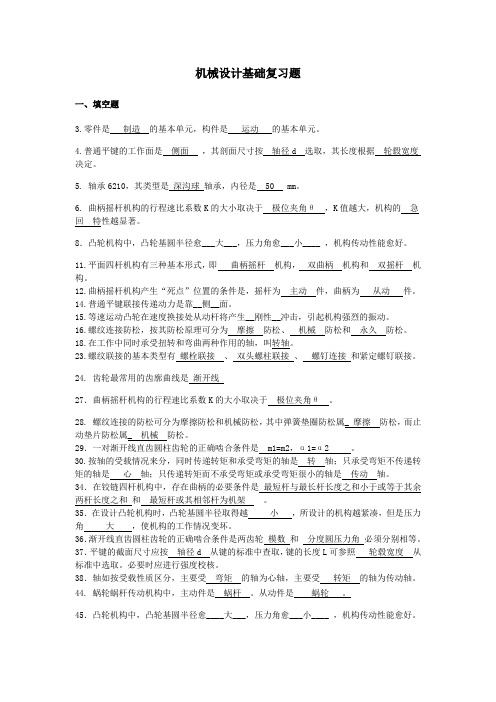

机械设计基础复习题一、填空题3.零件是制造的基本单元，构件是运动的基本单元。
4.普通平键的工作面是侧面，其剖面尺寸按轴径d 选取，其长度根据轮毂宽度决定。
5. 轴承6210，其类型是深沟球轴承，内径是 50 mm。
6. 曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ，K值越大，机构的急回特性越显著。
8．凸轮机构中，凸轮基圆半径愈___大___，压力角愈___小____ ，机构传动性能愈好。
11.平面四杆机构有三种基本形式，即曲柄摇杆机构，双曲柄机构和双摇杆机构。
12.曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件。
14.普通平键联接传递动力是靠__侧__面。
15.等速运动凸轮在速度换接处从动杆将产生__刚性__冲击，引起机构强烈的振动。
16.螺纹连接防松，按其防松原理可分为摩擦防松、机械防松和永久防松。
18.在工作中同时承受扭转和弯曲两种作用的轴，叫转轴。
23.螺纹联接的基本类型有螺栓联接、双头螺柱联接、螺钉连接和紧定螺钉联接。
24. 齿轮最常用的齿廓曲线是渐开线27．曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ。
28. 螺纹连接的防松可分为摩擦防松和机械防松，其中弹簧垫圈防松属_ 摩擦防松，而止动垫片防松属_ 机械防松。
29．一对渐开线直齿圆柱齿轮的正确啮合条件是m1=m2，α1=α2 。
30.按轴的受载情况来分，同时传递转矩和承受弯矩的轴是转轴；只承受弯矩不传递转矩的轴是心轴；只传递转矩而不承受弯矩或承受弯矩很小的轴是传动轴。
34．在铰链四杆机构中，存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其余两杆长度之和和最短杆或其相邻杆为机架。
35．在设计凸轮机构时，凸轮基圆半径取得越小，所设计的机构越紧凑，但是压力角大，使机构的工作情况变坏。
36．渐开线直齿圆柱齿轮的正确啮合条件是两齿轮模数和分度圆压力角必须分别相等。
37．平键的截面尺寸应按轴径d 从键的标准中查取，键的长度L可参照轮毂宽度从标准中选取。
机械设计基础复习题答案
机械设计基础复习题答案1. 简述机械设计中的主要设计准则。
答案：机械设计中的主要设计准则包括强度、刚度、稳定性、可靠性、经济性、安全性和环保性。
这些准则确保设计的机械系统在预期的使用寿命内能够安全、有效地运行。
2. 描述材料力学中的应力和应变关系。
答案：应力是单位面积上的力，而应变是材料在受到外力作用时发生的形变与原始尺寸的比值。
根据胡克定律，在弹性范围内，应力与应变成正比，即应力=杨氏模量×应变。
3. 解释什么是静不定结构，并给出一个例子。
答案：静不定结构是指在静力平衡状态下，未知力的数量多于平衡方程的数量，导致结构的内力和位移不能唯一确定的结构。
例如，一个两端固定且中间有集中载荷的梁就是一个静不定结构的例子。
4. 列出至少三种常见的机械传动方式。
答案：常见的机械传动方式包括齿轮传动、带传动和链传动。
齿轮传动通过齿轮啮合传递运动和动力，带传动通过带与带轮之间的摩擦力传递运动，链传动则通过链与链轮的啮合传递运动。
5. 阐述轴承的分类及其特点。
答案：轴承主要分为滚动轴承和滑动轴承两大类。
滚动轴承通过滚动体（如球或滚子）减少摩擦，适用于高速、低摩擦的应用；滑动轴承则通过滑动表面减少摩擦，适用于低速、重载或需要自润滑的应用。
6. 描述机械系统中的功率、扭矩和转速之间的关系。
答案：在机械系统中，功率（P）等于扭矩（T）与转速（n）的乘积，即P=T×n。
这个关系表明，对于给定的功率，增加扭矩会降低转速，反之亦然。
7. 简述机械振动的类型及其对机械系统的影响。
答案：机械振动分为自由振动、受迫振动和自激振动。
自由振动发生在系统受到初始扰动后，没有外部力作用的情况下；受迫振动是由周期性外部力引起的；自激振动是由系统内部的非线性因素引起的。
振动对机械系统的影响包括疲劳、磨损、噪音和精度降低。
8. 说明什么是疲劳强度和如何提高它。
答案：疲劳强度是指材料在循环载荷作用下发生疲劳破坏的最大应力。
提高疲劳强度的方法包括优化设计以减少应力集中、使用表面处理技术（如喷丸）来提高表面疲劳强度、选择合适的材料和热处理工艺。
机械设计基础-传动装置复习题
机械设计基础-传动装置复习题（1）在V带传动中，要求小带轮的直径不能过小，主要是为了保证带中离心应力不要过大。
（2）在带传动中，由离心力所引起的带的离心拉应力在各截面上都相等。
（3）带传动的弹性滑动是带传动的一种失效形式。
（4）在机械传动中，一般V带传动应放在传动的高速级。
（5）双速电动机带动V带传动，设电动机输出转速为n或2n，若传递功率一定，则两种速度下设计出的带根数相差一倍。
（6）V带传动中，若不改变小带轮的转速n1、传动比i以及中心距a与大带轮直径d2的比值，则当小带轮的直径d1增大时，带传动的传递功率增加。
（7）正常运行的带传动中，弹性滑动发生在带与小带轮的整个接触弧上。
（8）在有几根V带的传动中，如有一根带损坏了，更换带时应同时全部进行更换。
1．选择题（1）带传动的中心距过大时，会导致。
A. 带的寿命短B.带的弹性滑动加剧C. 带在工作时会产生颤动D.小带轮包角减小而易产生打滑（2）与齿轮传动和链传动相比，带传动的主要优点是。
A. 工作平稳，无噪声B. 传动的重量轻 C. 摩擦损失小，效率高 D.寿命较长（3）V带传动，最后算出的实际中心距a与初定的中心距a0不一致，这是由于。
A. 传动安装时有误差B. 带轮加工有尺寸误差C. 带工作一段时间后会松弛，故需预先张紧 D. 选用标准长度的带（4）带传动采用张紧轮的目的是。
A. 减轻带的弹性滑动B.提高带的寿命 C. 改变带的运动方向 D.调节带的初拉力（5）带和带轮间的摩擦系数与初拉力一定时，，则带传动不打滑时的最大有效圆周力也愈大。
A. 带轮愈宽B. 小带轮上的包角愈大 C. 大带轮上的包角愈大 D.带速愈低（6） 设21,d d 分别为主、从带轮的基准直径，若考虑滑动率ε，则带传动的实际传动比 。
A.)1(12ε+=d d i B. 122)1(d d i ε+= C. )1(12ε-=d d i D. 12)1(d d i ε-=（7） 设带的紧边拉力为F 1，松边拉力为F 2，小带轮包角为α，带与带轮之间的当量摩擦系数为vf ，则有： 。
(完整版)机械设计基础复习题带答案..
一、是非题1、蜗杆传动比 ( × )122112d d n n i ==2、对于刚性转子，满足动平衡，必然满足静平衡。
(√ )3、尺寸越小的一对渐开线标准齿轮越容易发生根切。
(× )4、渐开线标准直齿圆柱齿轮的正确啮合条件是 (√ )21b b P P =5、周转轮系的转化机构是相对系杆的定轴轮系。
(√ )6、一般参数的闭式齿轮传动的主要失效形式是点烛 。
(√ )7、铰制孔用螺栓只能承受横向载荷和扭矩。
(√ )8、V 带传动中其它条件相同时，小带轮包角愈大，承载能力愈大。
(√ )9、滚动轴承所受的当量动载荷超过其基本额定动载荷，就会发生破坏。
(× )10、轴的计算弯矩最大处可能是危险截面，必须进行强度校核。
(× )二、填空题１．一紧螺栓的性能等级为3.6，则该螺栓中的抗拉强度极限σB ＝__300MPa___、屈服极限σs＝__180MPa__。
２．带传动在工作过程中，带内所受的应力有__σ1_、_σb __和__σc _，最大应力[σ]max =_σ1_+σb_+_σc__，发生在__紧边与小带轮相切处___。
３．齿轮传动的主要失效形式有__点蚀__、__断齿___、_胶合___、_磨损__。
４．当_基本额定寿命=106__时，轴承所能承受的载荷，称为基本额定动载荷。
５．工作时只承受弯矩、不传递转矩的轴称为_转轴__。
６．外啮合斜齿圆柱齿轮的正确啮合条件是：m 1= m 2=m;α1=α2=α;β1=-β2。
７．平面相对运动的两个构件的速度瞬心的含义_该点的绝对速度相等_。
12P ８．凸轮轮廓的形状是由_从动件的运动规律_决定的。
９．凸轮机构从动件按__等速__运动规律将产生__刚性_冲击，按__简谐__运动规律将产生___柔性___冲击。
11. 普通平键联接靠 两个侧面 来传递转矩；楔键联接主要靠 上下两个面来传递转矩。
12.在下列特点中， (3) 不属于蜗杆传动的特点。
《机械设计基础》复习题
为
副和
副两种。
（2）两构件通过点或线接触的运动副叫作 。
（3）机构中存在着与整个机构运动无关的自由度称为 。 在计算机构自由度时应 。
（4）在任何一个机构中，只能有 个构件作为机架。
复习题
⒉ 选择题
（1）一个作平面运动的自由构件具有 自由度。
(A) 一个； (B) 二个； (C) 三个； (D) 四个。
(2) 平面连杆机构，构件的最少数量是 。 (A) 二件； (B) 三件； (C) 四件； (D) 五件。
(3) 有急回运动性质的四杆机构是 。 (A) 对心曲柄滑块机构； (B) 偏置曲柄滑块机构； (C) 摆动导杆机构。
(4) 压力角可作为判断机构传力性能的标志，在平面连杆机构中 压力角越大，机构传力性能 。 (A) 越差； (B) 不受影响； (C) 越好。
复习题
3. 选择题
（1）在螺栓的直径参数中，____与螺栓的抗拉强度关系最大。
(A) 中径；
(B) 小径； (C) 大径。
（2）当螺栓连接的被连接件是锻件或铸件时，应将安装螺栓处加
工成小凸台或鱼眼坑，其目的是 。
(A) 易拧紧；
(B) 避免偏心载荷；
(C) 增大接触面，提高承载能力： (D) 外观好。
复习题
⒊ 问答题
（1）凸轮机构是如何分类的？
（2）从动件常用运动规律有哪几种？各有些什么特点？它们 对凸轮机构有何影响？
（3）何谓凸轮机构的压力角？试作图说明。
（4）何谓凸轮轮廓设计的反转法原理？
（5）何谓凸轮的理论廓线和实际廓线？对滚子从动件盘形凸 轮机构，当已知理论廓线需求实际廓线时，能否由理论廓线上的 向径减去滚子半径求得？为什么？
⑶ 45号钢的含碳量为
机械设计基础_复习题
"机械设计根底"复习题一、选择题1.〔〕是构成机械的最小单元，也是制造机械时的最小单元。
A. 机器；B.零件；C.构件；D.机构。
[答案] B2.两个构件之间以线或点接触形成的运动副，称为〔〕。
A. 低副；B.高副；C. 移动副；D. 转动副。
[答案] B3、凸轮副属于〔〕。
A．高副B．低副C．移动副D．转动副[答案] A4.一般飞轮应布置在转速〔〕的轴上。
A. 较低；B. 较高；C. 适中。
[答案] B5.在以下平面四杆机构中，有急回性质的机构是〔〕。
A. 双曲柄机构；B. 对心曲柄滑块机构；C. 摆动导杆机构；D. 转动导杆机构。
[答案] C6.带传动是借助带和带轮间的〔〕来传递动力和运动的。
A. 啮合；B.磨擦；C. 粘接。
[答案] B7.为了使带与轮槽更好的接触，轮槽楔角应〔〕Ｖ带截面的楔角。
A. 小于；B. 大于；C. 等于。
[答案] A8.一对渐开线直齿圆柱齿轮正确啮合的条件是〔〕。
A. 两齿轮的模数和齿距分别相等；B. 两齿轮的齿侧间隙为零；C. 两齿轮的齿厚和齿槽宽分别相等；D. 两齿轮的模数和压力角分别相等。
[答案] D9.在普通圆柱蜗杆传动中，假设其他条件不变而增加蜗杆头数，将使〔〕。
A. 传动效率提高；B. 蜗杆强度提高；C. 传动中心距增大；D. 蜗杆圆周速度提高。
[答案] A10．一根转轴承受一径向静载荷时，此转轴产生的弯曲应力是( )。
A. 静应力B. 脉动循环变应力C. 对称循环变应力[答案] C11．螺栓的强度计算是以螺纹的( )来计算的。
A. 小径B. 中径C. 大径[答案]A12．仅从机构传力性能来看，凸轮机构的压力角应〔〕。
A．越大越好 B．越小越好 C．α=20° D．以上都不正确[答案] B13．蜗杆传动要正确啮合，蜗杆的导程角γ与蜗轮的蜗轮的螺旋角β的旋向应〔〕。
A．相反 B．一样 C．γ+β=90° D．以上都不正确[答案] B14．渐开线的形状取决于〔〕直径。
