金属硬质薄膜的制备及应用
硬质薄膜材料的最新发展
硬质薄膜材料的最新发展及应用吴大维(来自：武大弘毅新材料有限公司)摘要：综述了硬质薄膜材料的最新研究状况。
硬质薄膜的设计向着多元化、多层膜的方向发展。
本征超硬薄膜材料，如：金刚石、C-BN、B4C、TiB2、BC4N等的硬度可以达到50－80GPa。
纳米超晶格薄膜和纳米晶复合膜两类新的超硬薄膜的硬度分别随超晶格的调制周期减小，纳米晶晶粒尺寸减小而增加，它们的硬度都能达到40－70 GPa。
最高硬度的薄膜材料nc-TiN / a-Si3N4采用PCVD方法制备，加载30mN测得塑性硬度（Plastic hardness）H=110GPa；加载70Mn，H=80 GPa。
本综述对硬质薄膜的应用前景做了展望。
Abstract: The latest progress of hard thin films was reviewed in this article. The multielement and multiplayer is the important developing direction of hard thin film relently. The hardness of intrinsically super hard materials, Diamond, C-BN, B4C, TiB2 and BC4N etc. can reach 50－80GPa . The hardness of two new superhard thin films, nanosuperlattice films and nanocrystalline complex films, which can reach the value of 40－70GPa ,increase with the reducing period of modulation and the minimizing grain size of nanocrystalline,respectively. The plastic hardness of nc-TiN / a-Si3N4,which possess the highest hardness prepared by PCVD ,was measured in a value of 110 GPa at applied loads of 30mN, in 80 GPa at a loads of 70mN, respectively. Furthermore, the applied prospection of hard films materials was also discussed in the summary.一引言所谓“超硬”材料，系指显微硬度HV≥40GPa的材料。

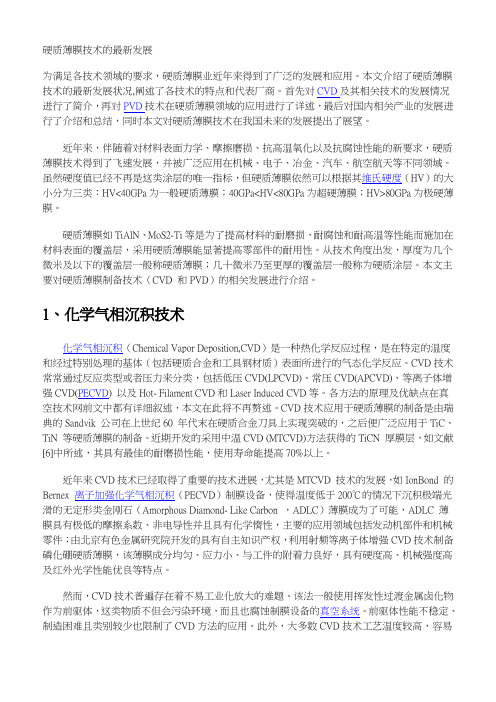

硬质薄膜技术的最新发展
硬质薄膜技术的最新发展为满足各技术领域的要求，硬质薄膜业近年来得到了广泛的发展和应用。
本文介绍了硬质薄膜技术的最新发展状况,阐述了各技术的特点和代表厂商。
首先对CVD及其相关技术的发展情况进行了简介，再对PVD技术在硬质薄膜领域的应用进行了详述，最后对国内相关产业的发展进行了介绍和总结，同时本文对硬质薄膜技术在我国未来的发展提出了展望。
近年来，伴随着对材料表面力学、摩擦磨损、抗高温氧化以及抗腐蚀性能的新要求，硬质薄膜技术得到了飞速发展，并被广泛应用在机械、电子、冶金、汽车、航空航天等不同领域。
虽然硬度值已经不再是这类涂层的唯一指标，但硬质薄膜依然可以根据其维氏硬度（HV）的大小分为三类：HV<40GPa为一般硬质薄膜；40GPa<HV<80GPa为超硬薄膜；HV>80GPa为极硬薄膜。
硬质薄膜如TiAlN、MoS2-Ti等是为了提高材料的耐磨损、耐腐蚀和耐高温等性能而施加在材料表面的覆盖层，采用硬质薄膜能显著提高零部件的耐用性。
从技术角度出发，厚度为几个微米及以下的覆盖层一般称硬质薄膜；几十微米乃至更厚的覆盖层一般称为硬质涂层。
本文主要对硬质薄膜制备技术（CVD 和PVD）的相关发展进行介绍。
1、化学气相沉积技术化学气相沉积（Chemical Vapor Deposition,CVD）是一种热化学反应过程，是在特定的温度和经过特别处理的基体（包括硬质合金和工具钢材质）表面所进行的气态化学反应。
CVD技术常常通过反应类型或者压力来分类，包括低压CVD(LPCVD)、常压CVD(APCVD)、等离子体增强CVD(PECVD) 以及Hot- Filament CVD和Laser Induced CVD等。
各方法的原理及优缺点在真空技术网前文中都有详细叙述，本文在此将不再赘述。
CVD技术应用于硬质薄膜的制备是由瑞典的Sandvik 公司在上世纪60 年代末在硬质合金刀具上实现突破的，之后便广泛应用于TiC、TiN 等硬质薄膜的制备。
薄膜技术及应用
20世纪末至今
随着新材料和制备技术的 不断发展，新型薄膜材料 不断涌现，薄膜技术应用 领域不断扩大。
02
薄膜制备技术
物理气相沉积（PVD）
真空蒸发沉积
利用加热蒸发材料，使其 原子或分子从固态表面升 华进入气态，然后在基底 表面凝结形成薄膜。
导体薄膜
功能薄膜
用于制造集成电路、微电子器件和薄 膜晶体管等，具有高导电性能和稳定 性。
如光电转换薄膜、磁性薄膜、传感器 用敏感薄膜等，在电子器件中具有特 定功能。
绝缘薄膜
用作电子器件的介质层和绝缘材料， 具有低介电常数和损耗、高击穿场强 等特点。
光学领域
反射和滤光薄膜
用于控制光的反射、透射、干涉和偏振等特性， 在光学仪器、摄影、照明等领域有广泛应用。
多功能化薄膜
通过材料复合和结构设计，制备具有多功能特性的薄膜，如光学、热学、电学、磁学等多重性能的集 成。
THANKS FOR WATCHING
感谢您的观看
薄膜的分类
01
按材料分类
金属薄膜、制备方法分类
功能薄膜（如导电薄膜、光学薄 膜、磁性薄膜等）、结构薄膜等。
物理气相沉积、化学气相沉积、 溶胶-凝胶法等。
薄膜技术的发展历程
01
02
03
19世纪末
真空蒸发镀膜技术出现， 主要用于制造光学仪器和 装饰品。
20世纪中期
薄膜技术及应用
目录
• 薄膜技术简介 • 薄膜制备技术 • 薄膜的应用领域 • 薄膜的未来发展与挑战
01
薄膜技术简介
薄膜的定义与特性
定义
薄膜是一种厚度在微米到纳米级别的 材料，覆盖在基底上，具有特定的物 理、化学和机械性能。
薄膜材料的制备方法及其应用
薄膜材料的制备方法及其应用第一章薄膜材料薄膜材料是一种表面积极高，厚度在微米到纳米级别的薄片状材料。
薄膜材料具有许多惊人的物理和化学性质，因此在许多不同的应用中都是不可或缺的材料。
薄膜材料的制备方法和应用研究在过去几十年中得到了迅速的发展。
第二章薄膜材料的制备方法首先，我们可以探索一些薄膜材料的制备方法。
以下是薄膜材料的几种主要制备方法：2.1 溅射溅射是得到薄膜材料的最常用方法之一。
通过放置目标材料在真空腔体内，与材料中的离子进行碰撞设计使得薄膜附着在基底上。
这种方法具有较高的质量和卓越的控制性能，被广泛应用于高分子材料，金属溅射薄膜和半导体设备。
2.2 化学气相沉积法一种典型的化学气相沉积法是热原子层沉积(HALCVD)。
其工作原理是利用化学反应将保持在气相状态的气体分压制造出所需的化合物，并将其沉积在基底表面。
由于产生的薄膜具有较高的均匀性、良好的纯度以及出色的控制性，因此广泛应用于显示器、光电器件等生产工艺中。
2.3 溶液工艺溶液法是一种制备大面积有机电子薄膜的简便方法。
这种方法的基本思路是将活性有机物放置在有机介质中溶解成一种溶液，然后将溶液高精度地喷涂在表面上。
产生的薄膜可以在常温下制成，并在通用设备和热塑性基质上进行涂覆。
由于其高质量的器件制作能力，从有色涂料到电子材料验证都有广泛用途。
第三章薄膜材料的应用3.1 晶体管和二极管薄膜材料作为晶体管和二极管中的材料，其制备和应用技术一直是电子行业的重点。
这些设备通常需要具有高面积、低导电电阻、高纵向导电性能和高晶格匹配度的特殊特性，以满足当前技术和市场的良好表现。
3.2 柔性电子柔性电子是指能够以各种方式或经受曲折、弯曲、侵蚀和扭曲。
由于薄膜材料具有优越的柔性、弯曲和可塑性、可在各种表面上涂覆、耐黄变和耐水洗性能，因此在该领域也起着重要作用。
该类应用，尽管其特殊性和复杂性所限制，但在智能手机、电脑、电视等产品中得到了广泛应用。
3.3 生物技术有机薄膜和金属薄膜都广泛应用于生物技术领域。
金刚石薄膜研究及在制造业中的应用
金刚石薄膜研究及在制造业中的应用金刚石薄膜是一种高科技材料，具有优异的机械、光学、电子性能，被广泛应用于各个领域。
随着科技的不断进步，金刚石薄膜研究也不断深入，其在制造业中的应用也更加广泛。
一、金刚石薄膜的制备技术金刚石薄膜的制备技术主要包括化学气相沉积（CVD）和物理气相沉积（PVD）两种方法。
CVD法是指将金刚石前体气体在热力学平衡条件下分解，沉积在衬底上形成金刚石薄膜。
该方法具有制备工艺简单、成本低等优点，但对设备和前体气体纯度要求较高，且易产生晶面取向不均匀等问题。
PVD法主要是利用离子束或者真空电镀等方法将金刚石材料沉积在衬底上。
该方法具有沉积速率快、晶面取向良好等优点，但缺点是设备复杂、制备周期长等。
二、金刚石薄膜在制造业中的应用1. 硬质合金刀具金刚石薄膜不仅硬度高，而且有优异的耐磨性能，使得其在制造业中的应用非常广泛，最为常见的应用就是硬质合金刀具。
生产硬质合金刀具的工艺主要包括两部分，即刀具材料的制备和刀具的制造加工。
其中，金刚石薄膜主要用于刀片的磨削和切削加工。
通过金刚石薄膜的应用，能够大幅提升硬质合金刀具的切削效率和耐磨性能。
2. IC制造IC制造是目前普遍应用金刚石薄膜的领域之一。
在IC生产过程中，金刚石薄膜可用作金属线路的保护层和刻蚀标记层，能够大幅提升IC制造的效率和稳定性。
为了提高IC器件的可靠性和生产效率，人们通过金刚石薄膜的应用，使IC器件的寿命更长，效率更高，品质更稳定。
3. 机械密封件机械密封件是金刚石薄膜在制造业中的另一个应用领域。
在高压、高温和强腐蚀环境下，金刚石薄膜的耐磨性、耐腐蚀性和高压强度能力非常优异，使得其广泛应用于机械密封件的制造过程中。
通过金刚石薄膜的应用，能够大幅提高机械密封件在高强度、高温度和腐蚀环境下的使用寿命和性能稳定性。
三、金刚石薄膜在未来的发展与应用随着人们对金刚石薄膜的研究不断深入，其未来的应用领域也会越来越广泛。
目前，有关金刚石薄膜材料的研究主要集中在以下几个方面：1. 提高金刚石薄膜的厚度和质量目前，金刚石薄膜的厚度仍然比较薄，只有几纳米，受到厚度限制的应用场景也较为有限。
薄膜材料的制备及其应用
薄膜材料的制备及其应用随着科学技术的发展，薄膜材料在工业、生活中应用越来越广泛。
那么，什么是薄膜材料呢？简单地说，薄膜材料就是厚度很薄的材料，通常在几纳米到几百微米之间。
它具有许多优良的性能，比如光透过性、电绝缘性、机械性强等，因此在电子、光学、医学、环保等领域有着广泛的应用。
薄膜材料的制备方法很多，下面就介绍几种常见的方法。
1. 真空蒸发法真空蒸发法是一种将材料在高真空下蒸发形成薄膜的方法。
这种方法能让材料形成单晶状态，并且薄膜的结构均匀。
但是，真空蒸发法收率低，难以控制厚度，且材料成本较高。
2. 磁控溅射法磁控溅射法是将材料置于空气不及其它气体的真空区域中，然后在材料表面上放置一排镀失控的靶材，高能电子或离子轰击靶材，使其蒸发，材料形成薄膜。
这种方法能有效控制薄膜厚度和成分，并且成本低，是大量生产薄膜材料的主要方法。
3. 溶液法溶液法又称溶液旋涂法，是在材料分子间溶解剂中制备薄膜的方法。
该方法速度快，降低了制造成本，但难以制造低缺陷率的薄膜。
薄膜材料拥有的优良性质是由于分子间相互作用力和表面效应的影响。
因此，薄膜材料在许多领域中都有着广泛的应用。
下面就以电子和生命科学为例分别介绍一下薄膜材料在这两个领域中的应用。
1. 电子方面的应用半导体电子学是薄膜材料的主要应用领域之一。
半导体薄膜可以制造出用于制作半导体器件的掩模、曝光和电子束光刻的压电材料和透镜材料。
此外，具有特殊电学性能的有机或无机高分子材料可以制造出各种电路板。
并且，一些薄膜材料可以转换为导电薄膜，例如透明导电薄膜用于制造液晶显示器和触摸屏，复合导电薄膜用于制造柔性电子纸、可擦写电子图书和柔性电子纸屏幕等。
2. 生命科学应用生命科学中的薄膜材料主要用于细胞培养、过滤纯化、药物控释等，例如，被广泛使用的细胞培养板使用薄膜材料制作。
另外，纳米孔薄膜为分离和处置废水、有色中和和固体废物处理提供了可行的环保方法。
其它的，薄膜材料还可以制造出用于医学治疗和组织工程的生物材料，如胶原薄膜、海藻酸薄膜等。
金属薄膜材料
金属薄膜材料
金属薄膜材料是一种具有特殊性能和广泛应用前景的材料，它在电子、光学、
磁学等领域都有着重要的作用。
金属薄膜材料具有优异的导电性、热导性和机械性能，因此在微电子器件、光学涂层、传感器等领域得到了广泛的应用。
首先，金属薄膜材料在微电子器件中具有重要作用。
由于金属薄膜材料具有良
好的导电性和机械性能，因此可以作为微电子器件的导线、电极等部件材料。
例如，铝薄膜被广泛应用于集成电路中作为导线材料，铜薄膜被用于制作电子封装材料等。
此外，金属薄膜材料还可以作为微电子器件的散热材料，提高器件的稳定性和可靠性。
其次，金属薄膜材料在光学领域也有着重要的应用。
金属薄膜材料具有较高的
反射率和透射率，因此可以用于制备反射镜、透镜、光学滤波器等光学器件。
例如，银薄膜被广泛应用于制备反射镜和光学透镜，铝薄膜被用于制备光学滤波器等。
此外，金属薄膜材料还可以用于制备太阳能电池、光电探测器等光电器件，提高器件的光电转换效率。
最后，金属薄膜材料在传感器领域也有着重要的应用。
金属薄膜材料具有良好
的机械性能和化学稳定性，因此可以用于制备各种传感器。
例如，铂薄膜被广泛应用于制备温度传感器，金薄膜被用于制备气体传感器等。
金属薄膜材料的高灵敏度和稳定性，使得传感器具有较高的检测精度和可靠性。
综上所述，金属薄膜材料具有优异的导电性、热导性和机械性能，在微电子器件、光学器件、传感器等领域都有着重要的应用。
随着科学技术的不断发展，金属薄膜材料的研究和应用前景将会更加广阔。
希望本文对金属薄膜材料的特性和应用有所帮助，谢谢阅读！。
薄膜合成及其在光学和电子学中的应用
薄膜合成及其在光学和电子学中的应用薄膜合成是一种制备薄膜的方法，薄膜指的是在一定面积上均匀覆盖着的材料层，通常用于电子学和光学领域中的器件制备。
薄膜合成的方法很多，包括物理气相沉积、化学气相沉积、离子束沉积、电子束沉积等。
这些方法可以制备出高质量的薄膜，并且可以控制薄膜的厚度、成分和结构。
在光学领域中，薄膜合成主要用于制备光学薄膜。
光学薄膜是一种在光学组件表面上涂刷或沉积的制备薄膜，它的作用是通过反射、透射、吸收、干扰等光学原理，控制光传输和光的分布。
光学薄膜在各个领域中都有着广泛的应用，如干涉滤波器、极化器、波片、全息术、透镜等。
通过薄膜合成技术，可以制备出各种光学薄膜，包括单层反射膜、多层反射膜、非周期性光学薄膜等，从而满足不同光学器件的需求。
相比于光学领域，薄膜合成在电子学领域中的应用更加广泛。
薄膜合成可以用于制备晶体管、电容、电阻器和各种传感器等电子器件。
其中，金属薄膜是电子器件中最常见的薄膜之一。
金属薄膜的主要作用是提高电子器件的导电性能和增强电子器件的稳定性。
与金属薄膜不同，半导体薄膜是电子器件中最关键的材料之一。
半导体薄膜可以用于制备光电二极管、太阳能电池等器件。
除了上述器件，薄膜合成还可以用于制备氧化物薄膜，这种薄膜可以用于制备铁电、铁磁、压电材料等器件。
氧化物薄膜可以带来更高的介电常数、更大的磁矩和更强的压电效应，从而使器件表现出更好的性能。
另外，薄膜合成还可以用于制备纳米材料，这种材料可以用于制备晶格缺陷、量子点、纳米线等器件。
纳米材料有很大的表面积，从而可以增强器件的反应性能和灵敏度。
总之，薄膜合成技术在光学和电子学领域中都有着广泛的应用。
该技术可以制备出各种高质量的薄膜，并且可以控制其厚度、成分和结构。
在未来，薄膜合成技术将继续得到发展和应用，从而促进光学和电子学领域的发展。
超硬材料薄膜涂层研究进展及应用
超硬材料薄膜涂层研究进展及应用【摘要】超硬材料薄膜涂层是一种具有极高硬度和耐磨性的材料，其在工业领域具有广泛的应用前景。
本文通过对超硬材料薄膜涂层的分类、制备技术、性能特点、工业应用以及研究进展进行系统的介绍和分析。
通过对该领域的研究进展进行回顾，总结出超硬材料薄膜涂层的未来发展方向，并展望其在新兴领域中所能发挥的作用。
通过本文的研究，有助于拓展超硬材料薄膜涂层在工业生产中的应用，并推动该领域的进一步发展和创新，为提升材料性能和提高产品质量提供重要的技术支持。
【关键词】超硬材料薄膜涂层、研究进展、应用、制备技术、工业领域、性能特点、未来发展方向。
1. 引言1.1 背景介绍超硬材料薄膜涂层是近年来在材料科学领域中备受关注的研究方向之一。
随着工业制造和科技应用的不断发展，对材料性能和耐磨性能的要求也越来越高。
传统材料在遇到极端环境或高强度使用时往往无法满足需求，因此超硬材料薄膜涂层的研究和应用具有重要意义。
背景介绍部分将会探讨超硬材料薄膜涂层的起源和发展历程，介绍其在材料科学领域中的地位和作用。
随着纳米科技和薄膜技术的进步，超硬材料薄膜涂层在提高材料表面硬度、耐磨性、抗腐蚀性等方面具有巨大潜力。
通过对其研究和应用，可以为工业生产和科技创新带来更多可能性。
本文旨在系统总结超硬材料薄膜涂层的研究进展及应用情况，为相关研究人员提供参考和借鉴，同时探讨其未来发展方向，以期推动该领域的进一步发展和应用。
1.2 研究意义超硬材料薄膜涂层研究的意义在于推动材料科学和工程领域的发展，为工业应用提供更高性能、更耐磨损的材料。
超硬材料薄膜涂层具有硬度高、耐腐蚀、耐磨损等优良性能，可以用于增强材料的表面硬度和耐磨损性能，延长材料的使用寿命，提高材料的工作效率。
通过研究超硬材料薄膜涂层的制备技术和性能特点，可以实现更多材料的功能性改良，拓展材料在不同领域的应用范围。
超硬材料薄膜涂层的研究还有助于深入了解材料的表面性质和界面相互作用机制，为新材料的设计和开发提供重要依据。
一种高附着高反射金属薄膜及其制备方法
一种高附着高反射金属薄膜及其制备方法嘿，朋友们！今天来给你们讲讲一种超级厉害的高附着高反射金属薄膜，这玩意儿就像是金属界的超级英雄，自带超强技能。
这高附着高反射金属薄膜啊，就像一个超级黏人的小跟班，但它黏的不是人，而是各种基底材料。
想象一下，它就像无数只小手，紧紧地抓住基底，任你怎么拉扯都不松开，比热恋中的情侣还难分开呢。
那怎么制备这个神奇的薄膜呢？首先啊，材料的选择就像组建一个超级战队，要精挑细选。
我们得选那些优质的金属原料，就好比是在一群超级战士候选人里挑选最强壮、最有潜力的。
然后就是预处理环节啦。
这就像是给战士们做战前训练，把原料进行净化处理，去除那些杂质小怪兽。
这个过程要非常细致，就像给小宝贝洗澡一样，一点点污垢都不能留。
接下来是镀膜工艺，这可是核心环节，就像是超级英雄变身的关键步骤。
我们可以采用物理气相沉积法，那些金属原子就像一群听话的小精灵，在我们的指挥下，乖乖地飞到基底上，一层一层地堆积起来，就像盖房子一样，一块砖一块砖地垒得整整齐齐。
在镀膜的时候，温度和压力的控制也很重要。
这就像厨师做菜时掌握火候和调料的用量一样，稍微差一点都不行。
温度太高，那些小精灵就会像热锅上的蚂蚁一样到处乱跑，没法好好工作；压力不对，薄膜的质量就像没搭好的积木，摇摇欲坠。
在镀膜过程中，还可以添加一些特殊的添加剂，这就像是给超级英雄注入特殊能量。
这些添加剂能让薄膜的附着力和反射率更上一层楼，就像给战士穿上了更坚固的铠甲，让他们变得更强大。
而且啊，镀膜的速度也要恰到好处。
太快了，薄膜就像赶工盖起来的豆腐渣工程；太慢了，又会浪费大量的时间和资源，就像蜗牛爬一样效率低下。
薄膜制备好后，还要进行后处理。
这就像给超级英雄做最后的修饰，检查一下有没有小瑕疵。
可以进行退火处理，让薄膜的内部结构更加稳定，就像给累了一天的战士做个按摩，让他们放松下来，变得更坚韧。
这个高附着高反射金属薄膜的应用可广泛啦。
它在光学仪器里就像个明星一样闪耀，能把光线反射得美美的，就像镜子里最靓的仔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属硬质薄膜的制备及应用
金属硬质薄膜可用于各种领域，比如电子、计算机、医疗等。
这种薄膜具有优
异的性能，如高硬度、抗磨损、抗腐蚀等，因此被广泛应用。
本文将详细介绍金属硬质薄膜的制备及应用。
一、金属硬质薄膜的制备方法
1.磁控溅射法
磁控溅射法是一种制备金属硬质薄膜的常见方法。
其原理是将金属靶材置于真
空室内，以惰性气体氩为工作气体，通过高压电场将气氛中的离子轰击靶材，使靶材表面原子向它周围喷出，沉积在基底上形成薄膜。
这种方法制备的薄膜均匀性好，但靶材利用率低。
2.化学气相沉积法
化学气相沉积法是指在一定的气氛中，通过化学反应将金属源气体分解并沉积
在基底表面，形成金属薄膜。
其制备方法包括低压化学气相沉积、金属有机化合物气相沉积、原子层沉积等。
这种方法制备的薄膜具有良好的均匀性和较高的质量，但设备复杂、生产成本高。
3.物理气相沉积法
物理气相沉积法是通过热蒸发、电子束蒸发等物理手段将靶材表面原子蒸发并
沉积在基底表面，制备金属薄膜的方法。
这种方法制备的薄膜厚度均匀性较差，但设备简单、制备速度快、成本低。
二、金属硬质薄膜的应用范围
1.电子领域
金属硬质薄膜广泛应用于电子领域，例如制作晶体管金属掩膜、显示屏薄膜电极、印刷电路板等。
这些应用需要金属薄膜具有优异的导电性和机械性能，金属硬质薄膜正是满足这些要求的理想选择。
2.计算机领域
在计算机领域，金属硬质薄膜用于制作磁盘读写头、硬盘磁头等。
此类应用需
要金属薄膜具有良好的磁性能和抗磨损性能，而金属硬质薄膜正能满足这些要求。
3.医学领域
在医学领域，金属硬质薄膜用于制造人工骨和人工关节等。
这些应用需要金属
薄膜具有较高的生物相容性和硬度，以保证其能够承受体内的力量和耐久性。
三、金属硬质薄膜的未来发展
随着人类对于材料科学的深入研究，金属硬质薄膜的性能将不断被优化和提升。
例如，目前正在研究制造钻石薄膜、氮化硅薄膜等材料的应用，这些材料的硬度和耐磨性能都比金属硬质薄膜更好。
此外，还将有更多的材料被应用于金属硬质薄膜的制备和应用中，以满足更广泛的工业和日常生活需求。
总之，金属硬质薄膜的制备及应用广泛，有着广阔的市场前景。
未来随着科技
的进步，其应用范围将越来越广泛，成为各个领域必不可少的材料之一。
