高考物理实验读数练习专题电流表,电压表电阻箱刻度尺
2021高考物理第二轮复习专题六 物理实验及创新实验 第2讲 电学实验
第2讲电学实验基本器材的使用与读数1．电压表、电流表、多用电表的读数技巧(1)对电表读数问题，要先弄清楚电表的分度值，即每小格的数值。
①最小分度为“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。
②最小分度是“2”和“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读。
(2)多用电表的使用问题，在弄清其基本原理的基础上，会选择测量项目及量程、挡位，能区分机械调零和欧姆调零，掌握测量电阻的步骤。
2．电表的“三用”如果知道电表的内阻，电流表、电压表就既可以测电流，也可以测电压，还可以作为定值电阻来用，即“一表三用”。
【例】(1)某课外兴趣小组在“伏安法测电阻”实验中，测得两电表示数如图1所示，电流表读数为__________ A，电压表读数为__________ V。
图1(2)如图2所示，电阻箱的读数为__________。
图2解析(1)由图所示电流表可知，其量程为0～0.6 A，分度值为0.02 A，示数为0.42 A；由图所示电压表可知，其量程为0～3 V，分度值为0.1 V，示数为2.60 V。
(2)由图可知电阻箱的电阻值为530.0 Ω答案(1)0.42 2.60(2)530.0 Ω1．(2020·济宁二模)图3甲中螺旋测微器的读数为__________mm。
如图乙所示为用多用电表的“×1”欧姆挡正确操作后测某电阻时指针的位置，其读数为__________Ω。
图3解析螺旋测微器固定刻度为0.5 mm，可动刻度为23.0×0.01 mm，则读数为0.5 mm＋23.0×0.01 mm＝0.730 mm；多用电表指针读数为8.0，而多用电表采用的是“×1”欧姆挡，故最终读数为8×1 Ω＝8 Ω。
答案0.73082．某同学在做“用多用电表测电阻”的实验中：图4(1)测量某电阻时，用“×10 Ω”挡时发现指针偏转角度过大，他应该换用“__________”(填“×1 Ω”或“×100 Ω”)挡，换挡后，在测量前先要进行________________。
高中物理实验仪器读数
4.00N
2.50N
电流表
用0.6A量程时，对应刻度盘上每一小格代表 ( ０.０２ )A，表针的示数是( ０.４４ )A；当使 用3Ａ量程时，对应刻度盘上每一小格代表 ( ０.１ )Ａ，图中表针示数为( ２.２０ )Ａ。
最小分度是０.０２，估读到本位，小数点后有２位。 最小分度是０.１，估读到下一位，小数点后有２位。
14.80mm
螺旋测微器
最小分度是0.01mm,要估读到下一位，毫米 作单位小数点后有三位，也叫千分尺。 读数=固定刻度+半刻度+可动刻度
螺旋测微器的读数训练：
是否超过半刻 度？是。
0
可动刻度： 46.0×0.01
固定刻度： 2
45 0 1 2 40
读数L=
固定刻度 + 半刻度 + 可动刻度
刻度尺
最小分度是1mm,1分度的要估读下一位。
3.04cm
1.00cm
游标卡尺
十分度的游标卡尺：最小分度是0.1mm ; 二十分度的游标卡尺：最小分度是0.05mm ； 五十分度的游标卡尺：最小分度是0.02mm； 都不用估读。
读数=主尺+游标尺
游标卡尺的读数练习：
2
主尺
cm
游标 0
15
读数=
（
3×0.1
（
10
主尺） +
游标）
L= 15+ 0.3 =15.3mm
游标卡尺的读数方法
3
4
主尺
cm
游标 0
26
读数=
（
10
5×0.05 +
（
专题4：高中物理实验专题

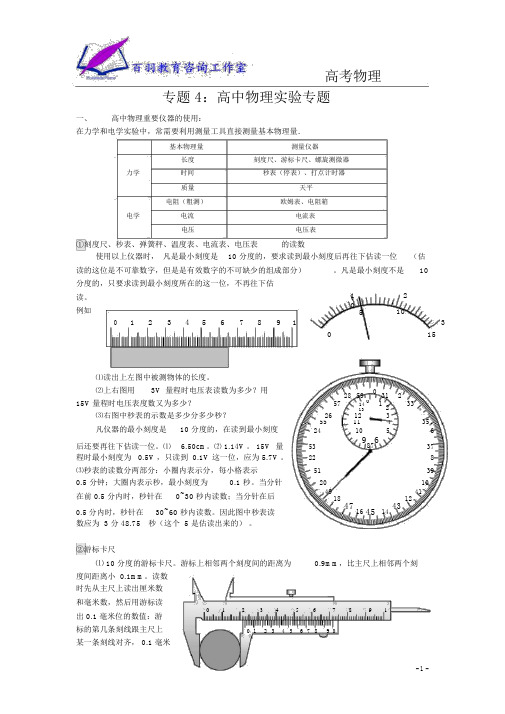

专题 4：高中物理实验专题一、 高中物理重要仪器的使用：在力学和电学实验中，常需要利用测量工具直接测量基本物理量．基本物理量测量仪器长度刻度尺、游标卡尺、螺旋测微器力学时间 秒表（停表）、打点计时器质量天平电阻（粗测）欧姆表、电阻箱电学电流 电流表电压电压表①刻度尺、秒表、弹簧秤、温度表、电流表、电压表 的读数使用以上仪器时， 凡是最小刻度是 10 分度的，要求读到最小刻度后再往下估读一位（估读的这位是不可靠数字，但是是有效数字的不可缺少的组成部分） 。
凡是最小刻度不是10分度的，只要求读到最小刻度所在的这一位，不再往下估 读。
例如12105123456789 1315⑴读出上左图中被测物体的长度。
⑵上右图用3V 量程时电压表读数为多少？用28 5931 2 15V 量程时电压表度数又为多少？5714 01 2 3326134 ⑶右图中秒表的示数是多少分多少秒？12 335 凡仪器的最小刻度是10 分度的，在读到最小刻度55 114241056 后还要再往下估读一位。
⑴ 6.50cm 。
⑵ 1.14V 。
15V 量53 987637程时最小刻度为 0.5V ，只读到 0.1V 这一位，应为 5.7V 。
228⑶秒表的读数分两部分：小圈内表示分，每小格表示 51390.5 分钟；大圈内表示秒，最小刻度为 0.1 秒。
当分针20 10 在前 0.5 分内时，秒针在0~30 秒内读数；当分针在后49 18414716 45120.5 分内时，秒针在 30~60 秒内读数。
因此图中秒表读1443数应为 3 分 48.75 秒（这个 5 是估读出来的） 。
②游标卡尺⑴ 10 分度的游标卡尺。
游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小 0.1mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读 012 345 6789 1 出 0.1 毫米位的数值：游标的第几条刻线跟主尺上0 1 2 3 4 5 6 7 89 0某一条刻线对齐， 0.1 毫米位就读几（不能读某）。
高考物理实验专题：练习使用多用电表(含答案)
2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。
若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。
答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。
(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。
虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。
高中物理实验仪器的读数方法_修正版
高中物理实验仪器的读数方法一、按照仪器的读数过程是否需要估读可分为两大类：（1）、不需要估读的仪器：①游标卡尺、②秒表、③电阻箱。
（2）、需要估读的仪器：①刻度尺、②弹簧秤、③温度计、④天平、⑤螺旋测微器、⑥电流表、⑦电压表、⑧多用电表等。
1、不需要估读的仪器①游标卡尺游标卡尺是一种测量长度的一起，常用的游标卡尺有10分度、20分度和50分度三种，这三种游标卡尺的精确度分别为0.1mm、0.05mm和0.02mm。
读数方法为：测量值=主尺的读数+（游标尺与主尺对齐的刻度线格子数×精确度），故用游标卡尺测量长度是不要估读。
②秒表因为机械表采用的齿轮传动，每0.1s指针跳跃1次，指针不可能停在两小格之间，所以不能估度读出比最小刻度更短的时间。
故对秒表读数时不用估读。
③电阻箱因为电阻箱的特殊结构，我们在进行电阻调节时是按照电阻箱上各档的倍率进行电阻的调节的，所以电阻箱的电阻是不能连续调节的，因此读数时也不需要估读。
二、需要估读的仪器一.读数常规：1.读数的基本原则是：十分之一估读法：凡最小分度值是以“1”为单位的，有效数字的末位都在精度的下一位，即需要估读，若无估读，则在精度的下一位补“0”；①刻度尺、②螺旋测微器原理：螺旋测微器(又叫千分尺)是比游标卡尺更精密的测长度的工具。
用它测长度可以准确到0.01毫米。
这是因为测微螺杆前进或后退0.5毫米，可动刻度正好转一周，而一周分成50等分，每一等分表示0.01毫米，所以能精确到0.01毫米，但要估读到毫米的千分位。
螺旋测微器读数时先读固定刻度露出的部分，这部分与一般刻度尺差不多，但多了个半毫米的刻度，再读可动的螺旋部分的刻度，要估读一位，并乘上0.01mm，二者相加就行。
读数公式：测量值=固定刻度示数+固定刻度的中心水平线与可动刻度对齐的位置的示数×0.01mm[经验之谈]看半刻度是否漏出，固定刻度上的刻度值是以mm为单位；可动刻度要估读,小数点后应保留三位有效数字。
【决胜高考】高考物理一轮复习 电学实验 读数问题(习题课)
4．图(a)和(b)所示．直径为____________cm，高度为____________mm.
5．如图甲， cm；如图乙， mm；如图丙，正确读数为 1.731 mm，则 a＝ ， b＝ 。
6．如图甲，长度 l＝ cm。
7．如图所示，正确的读数是
cm。
二．电压表和电流表的 读数
电流表和电压表的读数 原则
(2)如图乙所示的电表使用较小量程时，每小格表示_____V，图中表针的示数为_____V．
若使用的是较大量程，每小格表示_____V，图中表针的示数为_____ V. 9．接 0～3 V 量程时读数为_______ V。
接 0～15 V 量程时读数为_______V。 接 0～3 A 量程时读数为_______A。 接 0～.6 A 量程时读数为_______A。
(1)若刻度盘上每一小格为 ：1,0.1,0.01…时，需估读到最小刻度 值的下一位。
(2)若刻度盘上每一小格为 ：0.2,0.02,0.5,0.05…时，只需估读到最小刻 度值的位数 8．(1)如图甲所示的电表使用 0.6 A 量程时，对应刻度
盘上每一小格代表____A，图中表针示数为____ A；当 使用 3 A 量程时，对应刻度盘中每一小格代表_____A， 图中表针示数为____ A.
决胜新高考 电学实验习题课 尺表读数问题
一、掌握刻度尺、螺旋测微器和游标卡尺的读数规则 1．某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分
别为________cm 和________mm.
2．图甲，读数为________ mm；图乙读数为________ cm.
3．由图读得圆柱体的直径为_____ mm ，长度为_____ cm ；
高考物理实验设计专题讲座试题
实验步骤如下：
①调节电阻箱，使它的阻值R0与待测电 阻的阻值接近；将滑动变阻器的滑动头
调到最右端。
②合上开关S。
③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转。
④记下两个电压表 和 的读数U1和U2。 ⑤多次改变滑动变阻器滑动头的位置，记下
和
的多组读数U1和U2。
⑥求Rx的平均值。V1ຫໍສະໝຸດ ×100 9018
2
7
3
65 4
×100000 901
8
2
7
3
65 4
读数规则：不需估读 45190 Ω
4、多用电表的使用
1、欧姆表的使用方法： （1）选档 （ 2）调零 （3）测量 （ 4）换档 （5）再调零 （ 6）测量 （7）读数 （ 8）结束
2、若选择开关置于欧姆档“×10”则阻值为
多大？
e、采用分压电路时，电路中的最小电流仍超过滑动变阻器的额 定电流时应采用限流式接法。
e、两种电路均可使用时应优先用限流式接法，因为限流式接法 特 总功率较小。 殊
3、 电阻箱的使用
×1 901
8
2
7
3
65 4
×1000
901
8
2
7
3
65 4
×10
901
8
2
7
3
65 4
×10000
901
8
2
7
3
65 4
122 Ω
3、若选择开关置于直流电压档10V处，则
电压为多大？
4、若选择开关置于直流电流档50m5A.5处V，则 电流为多大？
2.75A
专题二、电路设计
一、电路设计的原则 二、电路设计
测量工具读数练习
高三物理总复习—测量工具读数练习一、螺旋测微器读数二、a b c de f g h i二、游标卡尺读数10分度a ． b.20分度50分度a. b.螺旋测微器读数a.b.c.d.e.f.g.h.i.游标卡尺读数10分度a.b.20分度a.50分度a.b.三、秒表读数a. b四．多用电表读数a 读数 Ωb 电阻×10倍率 读数 Ω.a. Sb. Sc. S五．电压表 电流表读数量程3V 读数:量程15V 读数：量程0.6A 读数: 量程3A 读数: 量程0.6A 读数: 量程3A 读数:六．刻度尺:读数:八．弹簧称读数a 读数:b 读数:参考答案：一、螺旋测微器a． 0.483mm(最后一位估读数为2～4均算对，下同)b． 0.532mm(1～3) c． 4.078mm(7～9)d． 5.666mm(5～7) e． 0.048mm(7～9)f． 0.989mm(8～0) g． 1.025mm(4～6)h． 3.374mm(3～5) i． 2.988mm(7～9)二、游标卡尺10分度 a. 20.3mm b. 108.8mm20分度 42.45mm50分度 a. 5.74mm b. 48.34mm三、秒表a．4分28.7秒或 268.7sb．57.6sc. 62.8s四、多用电表a． 1.8kΩb． 300Ω五．电压表电流表读数a. 量程3V 读数：2.00Vb.量程15V 读数：12.50Vc. 量程0.6A 读数:0.23A 量程3A 读数:1.15Ad.量程0.6A 读数:0.54A 量程3A 读数:2.70A六．刻度尺mm刻度尺6.64cm七．电阻箱读数84580.2Ω八．弹簧称读数a．2.29N b．3.00N。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高考物理实验读数练习专题（1）
——电流表、电压表电阻箱刻度尺
姓名：学号：班别：
一、电流表、电压表的读数规则
电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。
如图1所示：
图1
因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所
代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数
字位数比较容易出错。
下面是不同表，不同量程下的读数规则：
电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。
如图所示，电压表读数为 1.88V，电流表读数为0.83A。
若指针恰好指在2上，则读数为2.00V（或A）。
电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值
小数点后只能有一位小数，也必须有一位小数。
如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数
应为9.3V。
电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规
则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。
如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。
练习1、
读数为_____ __ 读数为_____ __
图1
图2
练习2、读出下列电表的测量值．
⑴
⑵
接0~3V 量程时读数为_______V ．接0~3A 量程时读数为_______A ．接0~15V 量程时读数为______V ．接0~0.6A 量程时读数 A
．
练习3、（1）读出下列电表的测量值。
接0~3V 量程时为_______V 。
接0~3A 量程时为______A 。
接0~15V 量程时为______V 。
接0~0.6A 量程时为_____A 。
（2）读出右图所示电阻箱的阻值
_______。
二、电阻箱的读数
右图中的电阻箱有
6个旋钮，每个旋
钮上方都标有倍率，将每个旋钮上指针所指的数值（都为整数）乘以各自的倍率，从最高位依次往下读，即可得到这时电阻箱的实际阻值。
如右图所示，当时的阻值为。
1 2
3
5
10
15
V
0.2 0.4 0.6
1
2
3
A
1
7 6 5 4
3
2
8 9 0 1 7 6 5 4
3
2 8 9 0 1
7 6 5 4
3
2
8
9 0 1 7 6 5 4
3
2 8 9 0 1
7 6 5 4
3
2 8 9 0 1 7 6 5 4
3
2 8 9 0 ×
0.1×
10×
1×
1K ×
10K ×
100。
