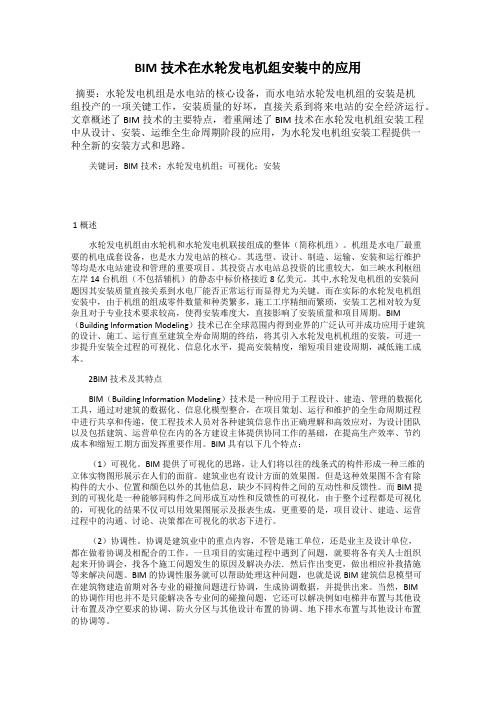

BIM技术在水轮发电机组安装中的应用
摘要：水轮发电机组是水电站的核心设备，而水电站水轮发电机组的安装是机组投产的一项关键工作，安装质量的好坏，直接关系到将来电站的安全经济运行。文章概述了BIM技术的主要特点，着重阐述了BIM技术在水轮发电机组安装工程中从设计、安装、运维全生命周期阶段的应用，为水轮发电机组安装工程提供一种全新的安装方式和思路。
3.1BIM技术在机组设计阶段的应用
由于BIM技术具有可视化、协调性等多种特性，可对机电设备精细化三维模型的创建、机电设备安装深化设计等的优化设计提供帮助，数据模型的可视化过程让种类繁多的数据显得更加直观，同时其数形对应关系又起到数据分类管理的作用。因此，基于BIM技术的机电设备精细化模型创建方便工程中的数据模型管理，对厘清各个安装模块之间的关系很有帮助。水轮发电机组的安装过程中，定子、转子、转轮、尾水管、主轴等大件设备的安装质量对机组运行安全性、稳定性的影响至关重要，同时安装难度也较大，采用BIM技术对设备模型进行创建，可为安装工作提供有力的指导作用。此阶段主要输出各设备、管路支架、电缆数量的空间位置分布和尺寸大小等关键数据，为项目后期的推进提供参考。在机电深化设计BIM应用中，可基于施工图设计模型创建机电设备精细化三维模型，完成相关管线综合布置以及工程量清单。机电设备安装的深化设计增大了机电产品精细化预制加工的可行性。机电产品的精细化预制加工包含产品准备过程、产品生产和成品管理等过程。此过程可根据设计相关文件和数据完善构建的数据模型，同时将各个施工阶段设计到的信息加以整合，将模型信息化，提高机组信息管理水平。
（2）协调性。协调是建筑业中的重点内容，不管是施工单位，还是业主及设计单位，都在做着协调及相配合的工作。一旦项目的实施过程中遇到了问题，就要将各有关人士组织起来开协调会，找各个施工问题发生的原因及解决办法．然后作出变更，做出相应补救措施等来解决问题。BIM的协调性服务就可以帮助处理这种问题，也就是说BIM建筑信息模型可在建筑物建造前期对各专业的碰撞问题进行协调，生成协调数据，并提供出来。当然，BIM的协调作用也并不是只能解决各专业间的碰撞问题，它还可以解决例如电梯井布置与其他设计布置及净空要求的协调、防火分区与其他设计布置的协调、地下排水布置与其他设计布置的协调等。
BIM技术在水利工程中的应用研究
BIM技术在水利工程中的应用研究摘要：随着信息化建设的不断进步和发展，计算机智能技术已经深入到日常生活的每一个角落，人们不断地寻求人性化的技术手段来解决众多领域的问题，虚拟现实的概念随之产生，采用的技术经过不断发展，应用深度和广度不断扩大，为解决多领域的实际问题提供了独特的新技术、新工具，并发挥着越来越重要的作用。
本文主要对BIM技术在水利工程中的应用进行研究。
关键词：BIM；水利工程；应用引言一直以来，建筑业都是一个生产粗放、劳动密集型的行业，水利工程也不例外，在施工过程中，施工质量不高、生产效率低等问题普遍存在。
随着建筑业和水利事业的不断发展，人们开始对水利工程建设提出了更高的要求，水利工程的施工过程与施工工艺也越来越复杂。
并且，在水利工程施工过程中，由于项目体量较多，经过会出现工程变更、质量问题等情况，对水利工程项目进行管理的难度越来越大。
1BIM技术概述BIM技术是现代建筑中使用最广泛的技术。
它具有独特的功能和建模能力，是水保护管理的重要支撑技术，BIM技术展示了光接口下技术设计的优势。
可以理解，所见即所得，在传统的工程设计中，设计师利用飞机的地质情况来制作平面图，这种飞机设计无法反映3D项目，BIM技术可以3D完成，大大降低了设计的复杂性，提高了设计质量。
建模技能可以更好地协调项目不同部分的设计，更好地分析设计中不必要的部分，帮助改进建筑设计，避免实际施工时出现返工问题，并在提高施工质量的同时在一定程度上降低整体施工成本。
2 BIM技术在水利工程中的应用2.1水利工程施工质量控制体系的建立为了解决水利工程在施工过程中信息分享不及时、各参与方获取信息时效性较低等问题，将3D建筑信息模型与水利工程施工工期、成本以及质量信息进行融合，组成6D建筑信息模型，此模型可以对水利工程施工过程中的质量信息进行查询并对质量进行控制。
根据水利工程全过程质量控制理论及水利工程施工特点，结合6D建筑信息模型，构建基于BIM技术的水利工程施工质量体系应用框架。
水利水电工程施工安全管理BIM技术实践应用【论文】
水利水电工程施工安全管理BIM技术实践应用摘要：随着社会经济水平的不断提升，水利水电工程的规模也在逐渐增大，想要保证水利水电工程得以良好的开展，就必须提高对施工安全管理的重视度，优化完善相关管理措施，采用相关先进科技技术来帮助安全管理工作的推进，提高水利水电工程施工安全管理的整体水平。
在此基础上，本文详细分析了现阶段BIM技术在水利水电工程施工安全管理过程中的使用情况，就此提出相关意见，从而促进水利水电工程施工安全管理的良好发展。
关键词：BIM技术；水利水电；安全管理引言随着社会经济的不断提升，人们对于生活质量的要求越来越高，其中对水利水电工程提出极高的要求，但现阶段水利水电工程的施工过程依旧存在较多问题，若想要保证水利水电工程的施工质量以及施工进度，就必须克服这些问题全力做好相关的安全管理工作。
BIM技术的运用更有益于水利水电工程施工管理的进展，可以提高工作效率，为水利水电工程安全管理工作提供可靠的保障。
1BIM在水利水电工程中的应用价值水利水电工程在施工过程中会遇到较多的难题，BIM技术的运用会大大减少传统技术带来的问题，有效提高工程质量，有效发挥其自身最大的作用。
1.1专业水利水电工程所涉及的方面较多，其中包括水利水电工程勘测、规划、设计、施工、科研和管理等方面，与此同时个别方面还设有多个小组，在水利水电项目施工过程中，工作人员需要顾及各个方面，且不断学习创新，任务较重，新人无法短时间内上岗。
BIM技术的投入使用可有效帮助工作人员完成设计，利用三维模型设计，将所涉及的工程数据信息进行整合，而且三维模型设计适用于各个专业以及不同工种的工作人员，可以在短时间内准确有效的完成相关任务。
就拿勘测专业来说，勘测过程中所涉及的方面以及信息数据较多，而BIM技术能够借助模型的构建有效缩短工作且保证其勘查质量，大大减少外界带来的影响。
1.2工程流程对于水利水电工程，其所涉及的项目较多且各个项目所需的技术都不同，但BIM技术可有效应用在各个方面，对工程进行整体把控。
机电专业bim技术应用介绍
机电专业BIM技术应用介绍
BIM（Building Information Modeling）技术是一种基于数字信息模型的建筑设计、建造和管理技术，可以在整个建筑生命周期中提高协同效率、减少错误和浪费，从而提高建筑质量和效益。
机电专业BIM技术应用主要包括以下方面：
1. 设计阶段：在设计阶段，BIM技术可以通过建立三维数字模型，快速生成各种机电设备的三维模型，包括风机、水泵、电缆桥架等，并可以通过模型进行参数化设计和修改。
同时，BIM技术还可以进行机电设备的协同设计，确保各个设备之间的协调性和一致性。
2. 施工阶段：在施工阶段，BIM技术可以通过建立施工图纸和施工进度计划，进行施工模拟和施工进度管理，从而提高施工效率和质量。
此外，BIM技术还可以进行施工现场的实时监控和管理，确保施工过程的安全和规范。
3. 运维阶段：在运维阶段，BIM技术可以通过建立设备和系统的数字信息模型，进行设备和系统的维护和管理，包括设备的保养、维修和更换等。
同时，BIM技术还可以进行设备和系统的能耗分析和优化，从而提高设备和系统的能效和运行效率。
总之，机电专业BIM技术应用可以提高建筑设计、建造和管理的效率和质量，降低成本和风险，是建筑行业未来发
展的重要趋势。
旭龙水电站三维设计及BIM应用
BIM应用效果通过旭龙水电站BIM设计实施，归纳了水工建筑物三维协同设计业务流程，并积累了数据资源库，新增水工参数化模板库300余个、机电专业标准件2000余个，成果应用涵盖二维出图、计算分析、仿真应用、管理应用等各个维度，初步实现了旭龙项目的平台化、流程化、标准化和可视化管理，有效保证了工程时间节点要求，同时大幅提高了设计质量，为业主提供了更优质的设计和咨询服务。
66工程概况旭龙水电站位于云南省德钦县与四川省得荣县交界的金沙江干流上游河段，是我国“西电东送”战略部署中的重要工程，也是水电“十三五”规划积极推进项目。
电站以发电为主要任务，装机容量2400MW，多年平均年发电量103.19亿kWh，总库容8.29亿m 3。
工程为Ⅰ等大（1）型工程，由挡水、泄水、消能、引水发电等建筑物组成。
BIM应用亮点为充分体现“精细设计、优化设计、动态设计”的设计理念，旭龙水电站以“管理集成、数据集成和信息集成”为集成应用内容，以“组织协同、专业协同、多方协同和体系协同”为协同体系构架，围绕项目可研阶段的重点工作内容，以水利水电工程业务数据为核心驱动，开展BIM设计及应用。
以正向设计流程为依托，全面开展三维策划。
旭龙水电站在BIM应用过程中，梳理并固化形成一套BIM正向设计流程，依托设计流程，充分挖掘BIM技术核心价值，开展项目顶层BIM规划设计，指导项目BIM实施及管理。
以三维数字化勘测为助力，高效完成高山峡谷地区勘测工作。
旭龙水电站坝址处河谷深切，地形险峻，采用无人机、三维可视化地表扫描系统及野外地质信息采集系统等数字化勘测手段，极大缩短了野外工作时间，提高了地形采集和建模效率，较传统方法节约设计周期50%以上。
以工程业务数据为核心，进行设计管理及在线任务分派，实施三维协同设计及应用。
在可研阶段开展了地质、坝工、电站、施工、机电、金结、建筑等多专业三维协同设计，结合项目前期设计工作特点，以建筑物主要特征为核心进行概化提炼，自主研发了一套与地形地质条件相关联的快速布置模板、智能化设计模块，辅助项目前期多方案比选，快速完成了坝址、坝线、坝型及枢纽布置等八个方案的比选工作。
BIM技术在水利水电工程建设的应用.doc
BIM技术在水利水电工程建设的应用-【摘要】近年来，BIM技术快速发展，但在水利水电工程建设中的应用相对不足。
本文针对水利水电工程特点和BIM技术的优势，分析当前BIM技术在水利水电工程建设应用中存在的问题，提出应用的思路和主要方面，并结合翟寨子水厂工程，探讨BIM技术在工程设计方面的价值。
【关键词】BIM技术;水利水电;工程建设;应用1BIM在建筑业的发展随着计算机技术的不断进步和应用探索的推进，计算机建筑信息模型(BuildingInformationModeling，简称BIM)技术在建筑业中的应用得到快速发展，无论设计、施工、管理还是其他相关部门都对BIM技术的应用产生极大兴趣。
近年来，BIM技术在建筑领域的应用越来越广泛，应用范围从最初的设计工作，延伸到各类工程施工管理当中。
而水利工程因受各种因素的制约，BIM 技术在该领域的应用较少，可借鉴的成功案例较少，推广应用缓慢。
2水利水电工程特点水利水电工程主要建设在河流上，受地形、地质、水文、气象等自然条件的影响较大。
每一个水利水电工程都具有独特性，其重复率低，无标准构件和标准图集，施工环境和施工条件复杂多变。
水利水电工程施工的工程量大，技术工种多，施工强度高，环境干扰严重，需要反复比较论证和优化施工方案，保证施工质量。
水利水电工程施工过程中，石方爆破、隧洞开挖、水上水下和高空作业多，必须十分重视施工安全。
3BIM技术在水利工程建设中的特殊性应用由于水利水电工程相对于其他类别工程具有特殊性，从而导致BIM技术的应用也具有特殊性。
主要体现在以下几个方面:a.深化设计。
就是在传统的二维图纸基础上进行BIM建模，并找出图纸中存在的错、漏、碰、缺等设计问题。
这主要是因为传统的二维设计存在先天不足，本来建筑是以三维空间为主体的，但是传统的设计交付都是以二维图形作为设计成果交付，在二维设计过程中，很难保证多专业之间的协调，施工过程中又以二维图纸为蓝图进行施工，必然存在信息上的不一致。
水利水电工程中BIM技术运用
水利水电工程中BIM技术运用一、引言目前在我国,由于高新技术行业起步晚的原因,使得水利水电工程的各方面制定的制度和体系都不够成熟,包括安全管理方面,在一定程度上制约了电力行业的发展。
这些问题不仅是由于企业内部管理导致的,还受各种外部因素的影响。
由于我国目前的工程管理体制不完善,外部整体环境不均衡,水利水电行业面临各种挑战,市场风险和社会风险都增加,都在无形中增加了工程管理安全风险预测的难度,使得原本的水利水电企业的的管理风险越来越严重。
成熟应对安全风险,采用科学合理化手段规范相关管理体制,在研究安全管理且遇到风险的同时,不断完善水利水电行业事后管理和监督职能,并且加强制定企业与安全管理相关的防范措施,应用新型技术进行安全防护,如本文阐述的BIM技术,使水利水电企业的整体财务管理系统较为稳固,逐渐成为水利水电行业发展的坚实基础,降低出现安全风险的几率,实现水利水电行业的可持续性发展。
二、BIM技术的相关介绍（一）BIM模型的建立水利水电行业是个涉及面极广的行业,员工种类众多,从底层到基层,但对于很多的企业来说,综合素质好的管理人员较为缺乏,管理人员的专业能力和实践能力较差,尤其是管理工作,很多时候仅仅停留在表面上,做着技工的工作,没有做到以管理为基础的工作,不能为企业提高问题工序方面的专业性意见,当出现水利水电运行风险时,管理人员的提供的意见缺乏科学性,停留在理论方面,在实践方面有一定的局限性。
此时,BIM模型的建立有很大的意义,是保证施工安全的最佳方案。
BIM技术是一种安全防护技术,主要是利用该技术对安全控制系统进行控制,当水利水电工程出现潜在的危险时,能够及时的识别,方便工作人员对安全隐患制定合理的处理方案,从而降低水利水电工程出现事故的几率。
BIM技术对于水利水电工程质量的控制和施工现场的安全检测有很大的作用,在将事故率降到最低的同时还能对施工后的工程项目进行维护,对保证水利水电工程的使用周期有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电站水力机械专业BIM设计及应用
摘要：在水电站的建设过程中，水力机械是完成水电站基本功能的重要设施，
在设计和使用过程中，水力机械应当满足水电站的基本功能需求和我国在水力建
设中的设计理念。随着新技术的发展以及信息技术在水电站运行过程中的参与，
借助计算机技术我国水电站的水力机械设计和优化工作得到了很大的优化。截至
目前，行业内尚未形成系统的水电站BIM设计规范和标准，也未有针对水电站
BIM设计的软件推出。本文通过作者在实际项目中的工作梳理，对BIM技术在水
电站水力机械专业的应用进行总结。主要介绍如何制定科学、合理、统一的标准
来指导、规范BIM设计过程，开发专业特有的BIM设计系统和资源库。本文首次
制定了水电站水力机械BIM设计的流程规范，技术标准等。为大幅提高设计效率
和设计质量奠定基础。
关键词：水力发电；水电站；水力机械
1水电站水力机械BIM设计模块的定制开发及基础建设
1.1基础设置的定制
AutodeskRevitMEP中的出图设置与水电站水力机械专业的制图规范有较大不
同，故需要对其设计界面以及基础设置进行定制，避免设计人员每次运用此软件
时的重复设置工作，从而提高整体设计效率。
参考已发布的具有法律效力的水力机械专业制图规范（如：《水力发电工程
CAD制图技术规定》DL5127、《水利水电工程制图标准》SL73.4、《水电水利工
程水力机械制图标准》DL5349等）中的要求，将软件中诸如填充图案、线形线宽、
尺寸标注、字体、字高、轴网、剖切、符号、注释等多达五十余个出图基础设置
进行替换。经过实践，与传统CAD设计相比，目前使用BIM模型生成的二维图纸
效率更高，更加清晰直观，图纸质量、效果得到全面升级[1]。
1.2专业设置的定制
在某电站的BIM设计工作中发现，AutodeskRevitMEP中虽然具备管线设计建
模功能且有完整的管线设计逻辑，但是所建立的管线模型参数均为建筑行业标准
中的参数。管路系统、管路附件、管路连接件、设备等图元均不符合水电站水力
机械专业的诸多标准。模型几何参数不正确，会导致后续三维模型交付以及剖切
生成的二维蓝图失真，无法达到各方对设计成果的交付要求，所以要对软件进行
专业的设置定制和开发。
然后定义管路的真实材质与系统类型等，先将管路材质分为不锈钢、复合不
锈钢、碳钢Q235A、碳钢Q235B等。再将管路系统根据用途分为技术供水、检修
排水、渗漏排水、消防、低压气、中压气、供油、回油等，并赋予与工程现场实
际色号一致的表层颜色，这样管路系统无论从内部非几何属性信息还是外部几何
信息都与现实完全一致[2]。
1.3专业BIM族库的建设
在以AutodeskRevitMEP平台进行BIM设计实施过程中，专业库中族的数量和
质量直接影响着模型及图纸的品质，是实施BIM设计标准化的重要基础工作。在
推广和应用BIM设计过程中，需要大量创建和积累族。由于水电站水力机械系统
复杂、设备众多，建族是一个庞大的工程，由此将会耗费大量的时间和人力，很
大程度上给BIM设计的推广和应用制造了障碍。个人创建的族库，从共享的角度
看，不仅会导致不同设计人员重复创建相同族图元的情况，还会在使用他人创建
的族图元时，由于不明白创建逻辑和参数涵义，导致无法修改该族图元等问题。
2水力机械BIM设计标准的制定
2.1水力机械BIM样板文件的制定标准及管理维护规定
专业BIM设计样板文件是专业设计人员进行创建族图元、创建三维设计模型、
剖切以及三维制图等工作的基础文件。样板文件因设计主体专业领域的不同，会
有很大的定制性和针对性。使用AutodeskRevitMEP软件进行水电站水力机械专业
的BIM设计工程师，直接根据该软件默认的系统项目样板文件设计出的成果不符
合水电站水力机械专业的技术要求和行业成果交付规范[3]。
首先，设计人员在首次使用时需要花费大量的时间进行繁琐的设置工作。其
次，在未有统一标准与规范的约束下，会导致本专业不同设计人员的基础设置不
一致，从而使BIM设计成果出现五花八门的乱象。因此，合理完善地制定统一的
规范标准来指导、约束样本文件的定制工作，对提高专业整体的BIM设计效率意
义重大。
2.2水力机械BIM建模和BIM出图的标准及管理规定
BIM设计成果交付分为两部分，模型交付和图纸交付。模型交付就是指专业
三维模型数字化、信息化的移交，目前国家暂无水电站水力机械专业模型交付的
标准规范出台，所以直接导致无论设计单位还是业主方都很难评判三维模型的质
量以及性能是否达到要求，故难以验收。
在设计行业，目前唯一具有法律效力的设计成果还是2D图纸，2D图纸是设
计人员和业主、施工单位进行交流的习惯方式，也是施工单位组织施工的重要依
据，国家也有完善的2D图纸交付制度。BIM出图就是指通过剖切三维模型或转
换视角生成的与三维模型有关联性的2D图纸交付。目前国家仅有CAD制图的标
准规范，所以直接带来的后果就是BIM技术在2D图纸成图方面出现了尺寸标注
不清晰、细部尺寸不到位、图纸表达不规范、设计过程无参考的现象。如何通过
三维模型生成符合现有交付标准并且能够指导现场施工的图纸一直以来都是困扰
着大家的一个问题。
2.3水力机械BIM设计校核、审查导则
手工制图到2DCAD的升级，从设计流程、设计逻辑和设计思路的角度看，并
没有本质上的不同，仅仅是提高了绘图的效率。BIM技术虽然是由CAD技术发展
而来，但是它的意义却远比CAD更为深远。从2DCAD到3DBIM的升级，不仅仅
只是设计工具的升级，而是无论从设计思维到设计逻辑再到项目全生命周期管理
的理念，都有颠覆性的改变。因此，我们的校审规则和方式方法也应该符合BIM
设计的特点。
结束语
面对水电设计行业史上的又一次技术革新，应提炼BIM设计全过程中的关键
环节，重点总结并编写具有指导意义的标准规范。在变革之初，对专业BIM设计
发展方向的规划和管理尤为重要，首先解决如何去做、怎么去做、应做成怎样等
基本问题，将思路统一起来。在水电站的机械设备的优化设计过程中，设计人员
要了解优化设计工作对于水力发电效率以及发电过程的安全性的影响，设计人员
要从多个方面进行水电辅助机械设备的设计，降低水电站运行中的成本，方便设
备的检修过程，推动我国水力发电事业的建设。
参考文献：
[1]水电站工程水力机械设计与优化分析[J].谢豫.建材与装饰.2018（25）
[2]简析水电站辅助水力机械系统的设计技术[J].王坤为.江西化工.2013（04）
[3]越南华纳水电站水力机械设计特点[J].高世旺.江淮水利科技.2017（06）
