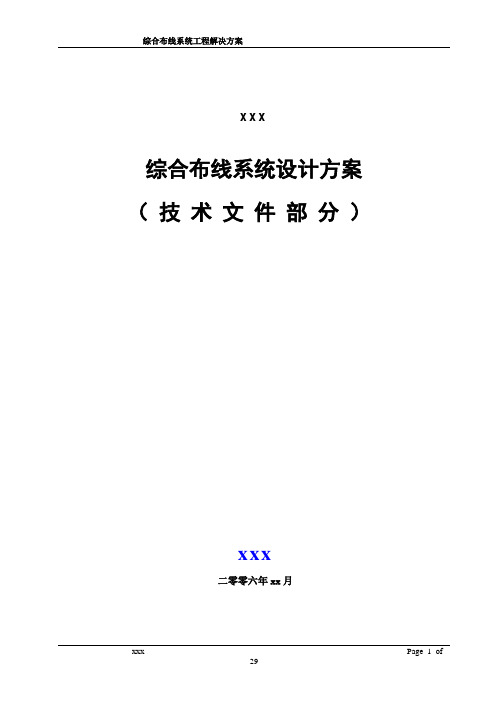

x x x综合布线系统设计方案（技术文件部分）xxx二零零六年xx月目录1. 概述 (4)2. 系统结构与配置 (6)2.1. 用户需求分析 (6)2.2. 结构化综合布线的设计标准及设计原则 (6)2.2.1. 设计标准 (6)2.2.2. 设计原则 (7)2.3. 系统设计方案及配置 (8)2.3.1. 系统总体设计 (8)2.3.2. 系统详细设计 (13)3. 系统功能 (24)3.1. 功能简介 (24)3.2. 系统操作方法 (24)4. 系统性能指标 (25)4.1. 概述 (25)4.2. 标准 (25)4.3. 被测线路的定义 (25)4.4. 测试指标及标准 (26)4.5. 测试仪器 (27)4.6. 测试仪器清单 (27)5. 系统材料总清单 (28)6. 系统要求 (29)6.1. 环境要求 (29)6.1.1. 照明 (29)6.1.2. 接地 (29)6.1.3. 设备间要求...................................... 错误！未定义书签。
6.2. 注意事项............................................ 错误！未定义书签。
6.2.1. 用户培训........................................ 错误！未定义书签。
6.2.2. 竣工文档........................................ 错误！未定义书签。
7. 设计总结............................................... 错误！未定义书签。
1. 概述综合布线系统是建筑物或建筑群内的信息传输系统。
它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。
它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。
某实训楼综合布线系统设计方案
某学院实训大楼综合布线系统设计方案目录一、设计概括 (1)1.工程概括 (1)2.设计范围及分工 (2)二、综合布线系统设计 (2)1.需求分析 (2)2.系统设计 (3)2.1.工作区子系统 (3)2.2.水平子系统 (3)2.3.管理子系统 (4)2.4.垂直干线子系统 (4)2.5.设备间子系统 (4)三、主要材料计算 (5)四、工程设计图纸 (6)一、设计概括1、工程概括某学院实训大楼共计5层，分南北两面是集实验、实训、教学、科研、工学结合为一体，共计39个实训室，承担了计算机网络、云计算、大数据、信息管理、人工智能、移动互联等专业的实训项目。
本综合布线设计方案在建筑完成后期，属于建筑硬件在前，综合布线在后。
该大楼采用六类布线，作为信息传输基础的综合布线系统，其设计的重点是：以中心机房为核心，将该楼的各楼层配线架与中心机房连接成一个有机整体，使系统具备稳定可靠、高速率、标准、开放、灵活、适用、可扩展的性能特点，从而满足该楼不同形式的应用要求。
大楼除通常用的信息网络合语音电话外，在出入口，楼梯口，走廊和实训中心安装了网络监控点，该大楼的信息点和种类数量如下图1-1/1-2/1-3所示/ 2、设计范围及分工本设计包含网络综合布线及线槽部分的设计。
综合布线及线槽的部分范围：各楼层的水平、垂直线槽，由各个楼层配线间至各个信息点的室内六类双绞线的布放，设计时根据要求，水平布线要求布放到各楼层走廊吊顶内。
各个楼层配线间至主设备间的光缆室内六类双绞线的布放。
标准24口光缆配线架和标准24口模块式配线架安装、机柜安装等。
本设计设置中心机房，中心机房设在三层。
二、综合布线系统设计1、需求分析按所住机房数量，每间机位分配一个信息点，共80间房间，其中I309房作为设备间，机房50个信息点，教师办公室5个信息点，会议信息点4个，共安装信息点2163个，其分布如图1-1、1-2、1-3所示。
信息点分布图1-1图1-2图1-32.系统设计2.1.工作区子系统本大楼工作区子系统由终端设备到信息插座的连线和信息插座组成，包括各个不同功能的工作区域构成。
综合布线系统工程设计
综合布线系统由6个独立子系统
1.工作区子系统 2.水平子系统 3.垂直子系统 4. 管理子系统 5.设备间子系统 6.建筑群子系统
1.工作区子系统
工作区子系统是由终端设备连接到信息插座之 间的连线(或软线)和适配器构成的，其中包括 装配软线、适配器以及连接所需的扩展软线。 在某些终端设备与信息插座(TO)连接时，可能 需要特定的设备，为的是把连接设备的传输特 点与非屏蔽双绞线布线系统的传输特点匹配， 如模拟监控系统通常需要适配器型设备。
4.先进性。综合布线系统采用极富弹性的布线概念，采用光纤与双绞线(UTP) 混合方式，极为合理地构成一套完整的布线系统。
5.标准化与售后服务。综合布线是一种产业，有着自己的行业规范与标准， 无论是哪一家布线厂商的产品，它都应该是符合标准的产品。
3.1.2 建筑综合布线总体规划
1. 总体规划 2. 系统设计 3. 综合管理 4. 工程质量
1. 用户信息需求调查预测
(1)用户对语音通信的要求。一般在建筑物内的每个房间或办公室内，最少需要一个电 话信息点，对于有特殊要求的房间或办公室(例如：领导办公室、销售部门、财务处 (室)、保卫部门、监控和消防室等重要部门)则需要2~3个电话信息点。
(2)用户对计算机网络的需求。从目前国内计算机网络的发展及应用来看，办公自动化、 视频会议和计算机辅助设计已成为建筑物内部数据通信的主要手段，因此在建筑物内 的每个房间或办公室内，应有2~4个数据信息点。对于一些涉密单位(例如：研究所、 国防企业、部队和金融机构等)，按保密法要求需要内外网分离，所需要的数据信息点 就会增加。
2. 系统设计计算每个楼层的可用 面积以便确定工作区 的数量
机房综合布线系统设计方案
机房综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一项目概述 (2)二系统总体性能规划 (2)三主配线区 (4)四水平配线区 (4)五设备配线区 (5)六支持空间 (5)七布线系统产品要求 (6)一项目概述机房共配置机柜11套，1套网络列头柜；每个服务器机柜各敷设12根六类非屏蔽线缆分别连接相应的网络列头柜，并配置1套24口铜缆配线架及理线器，满配相应的12根六类非屏蔽3米跳线，满足设备的满额接入需求。
每个服务机柜各敷设1根12室内多模光纤连接相应的网络列头柜，并配置1套1U抽屉式光纤配线架，相应光缆芯数配置单模适配器及尾纤跳线。
每个机房的网络列头柜各敷设2根12室内室内单模光缆至运营商机房网络列头柜。
每个网络列头柜配1套1U抽屉式光纤配线架，相应光缆芯数配置单模适配器及尾纤跳线。
二系统总体性能规划⏹光缆系统:大楼垂直光缆系统主要采用标准的单模光缆，满足ITU-T G.652A标准，支持16个低成本的粗波分复用（CWDW）信道，支持所有多模光缆的传输设备和应用，非金属免接地；类型：9/125um 多模OS2级别光缆,紧密缓冲设计芯数：12芯每芯带有彩色护套标准：ISO/IEC 11801:2002 Ed2.0护套：室内PE护套⏹铜缆系统:根据最新的TIA-942A《数据中心电信基础设施》标准，本中心机房主干和水平铜缆系统使用符合ISO/IEC 11801:2002及ANSI/TIA/EIA-568-C等国际标准的六类非屏蔽系统。
六类非屏蔽系统的带宽达到500MHz以上，可以在100米长度信道上分别支持传输10Gb应用，并向下兼容Voice T1, 1 OBaseT, 4/16Mbps Token Ring, 55MbpsATM, 100VG AnyLAN, 100Mbps TP-PMD, 155Mbps ATM, 100Base-T等应用。
水平铜缆选用六类非屏蔽双绞线，可有效保证线缆安装前后传输性能的稳定。
六类非屏蔽综合布线解决方案
六类非屏蔽综合布线解决方案非屏蔽综合布线（unshielded twisted pair cabling）是一种常用的网络布线方式，该方式不使用屏蔽设计，而是使用双绞线和特殊的电缆编织结构来减少电磁干扰。
在非屏蔽综合布线中，存在着各种不同的解决方案，下面将介绍六种常见的非屏蔽综合布线解决方案。
1. 10GBase-T解决方案：10GBase-T是指支持10Gb/s数据传输速度的以太网技术。
在非屏蔽综合布线解决方案中，可以使用Cat6A或更高规格的双绞线，支持10GBase-T的传输要求。
这种解决方案通常用于需要高带宽和快速数据传输的场景，例如数据中心、企业办公楼等。
2.IP摄像机解决方案：IP摄像机解决方案主要用于视频监控系统，提供高质量的视频传输和监控图像。
在非屏蔽综合布线解决方案中，通常使用Cat5e或Cat6双绞线来连接IP摄像机和网络设备，保证高清视频传输的稳定性和可靠性。
3.电声传输解决方案：对于需要传输音频信号的场景，可以采用非屏蔽综合布线解决方案来实现电声传输。
在该解决方案中，通常使用Cat5e或Cat6双绞线来传输低频音频信号，使用光纤来传输高频音频信号，以保证音频信号的质量和稳定性。
4.远程供电解决方案：远程供电解决方案是一种通过网络线缆为设备提供电力的技术。
在非屏蔽综合布线中，可以使用Ethernet线缆来传输电力和数据信号，实现远程供电的功能。
这种解决方案通常用于需要远程供电的设备，例如网络摄像机、无线接入点等。
5.数字音视频解决方案：数字音视频解决方案主要用于音视频传输和分发系统，可以实现高清视频和音频的传输和分发。
在非屏蔽综合布线解决方案中，通常使用Cat5e或Cat6双绞线来传输数字音视频信号，使用光纤来传输高清视频信号，以保证音视频信号的质量和稳定性。
6.传感器网络解决方案：传感器网络解决方案是一种用于连接和管理传感器设备的技术。
在非屏蔽综合布线解决方案中，可以使用Cat5e或Cat6双绞线来连接传感器设备和网络设备，实现传感器数据的传输和管理。
综合布线设计方案三篇
综合布线设计方案三篇篇一：智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤，迫使现代建筑观念不得不更新。
各种电话，计算机网络、空调、保安监控、消防等系统，按传统的方法进行布线，使得整个大楼很难管理，也很难适应时代前进的步伐，而且会招来许多的麻烦。
例如:房间里没有必要的信息插座，天花板承受的电缆布线重量过大。
线缆通道过窄，弯道过多，线缆很难通过。
没有安放布线系统的设备空间。
在这种情况下，若需要移动，增加和改变通信电缆时，往往必须在墙上钻孔，铺设新的线缆。
这不但费时费工，而且会破坏大楼的美观和强度。
因此，在设计大楼时，必须十分重视对大楼的各种布线统一规划。
按照国际标准和工业标准，规范化布线。
智能大楼的建设，应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。
另外还应给这些基础建设留有相应的经费预算。
本方案以智能大楼的基本要求为基础，对布线系统提出总体设计方案。
第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求，“定制性”设计本综合布线系统。
系统设计贴切配合用户特点，旨在建立高技术起点、高品质、开放性的建筑群综合布线系统，集成视频、话音、和计算机网络数据通信功能；此外，本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。
具体达到下列目标：--标准化的网络系统本设计中各规范，技术指标及产品，均符合国际和工业标准，并可提供多厂牌产品的支持能力。
--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案，兼容目前需求和未来发展，预留足够的扩充能力。
--资源共享通过网络实现各部门，各单位的相互连接，实现资源的共享及外部网络的连接。
--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力，使未来能弹性提升为155M、1000M高速网络，以满足未来网络技术及业务发展的需求。
--完备的网管功能由中心网管工作站，即可充分掌握及管理整个网络的运转状态，易于维护且可保证网络的安全。
综合布线系统中一般可以分为哪六个子系统
综合布线系统中一般可以分为哪六个子系统，分别描述综合布线本身一种模块化、灵活极建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息调整公路”，不仅能使语音、数据、图像设备和交换设备与其它信息管理彼此相连，也能使这些设备与外部相连接。
它还包括建筑物外部网络和通信线路的连接点，与应用系统设备之间的所有线缆及有关的连接部件。
综合布线的部件包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等，通过这些部件来构成布线系统中各种子系统，它们都有各自的具体用途，并且各种具体的接插件组成不仅易于实施，而且也能随需求的变化而平衡升级。
综合布线系统也具有开放式结构的特点，能支持电话及多种计算机、数据系统，还能支持会议电视等系统的需要，根据具体功能不同划分为以下六个子系统：工作区子系统、水平子系统、垂直子系统、设备间子系统、管理子系统、建筑与建筑群子系统。
解放南路20-1#地块是温州市旧城改建指挥部建设的安置房，该地块总建筑面积为3万多平方米，是一座集商业、办公、休闲为一体的智能小区，主要由A、B幢两幢商住楼组成，地一室为车库，一层为管理用房与店面，二层办公区，三层以上为住宅，共计312户。
下面根据该小区实际需求对综合布线系统的六个子系统进行分析：工作区子系统它是一个独立的需要放置终端的区域，即一个工作区，工作区系统由水平布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成。
该小区按每户为一个工作区来计算，在每户中设置四个终端，分别设置在主卧、客厅、书房中，从家居智能箱中引超五类线缆到各终端，终端采用IBDN压接式超五类模块与面板，便于语音与数据交换使用。
水平子系统该子系统由工作区用的信息插座、配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
在该小区内各户将采用二条超五类电缆从弱电井到家庭智能箱内，保证语音、数据分离，在家居智能箱内进行内外连接，内部从智能箱到终端点也采用超五类线缆，语音与数据线缆从户内智能箱到弱电井将分别采用110配线架与模块式配线架进行管理，以四层为一个集中点，即保证语音单独使用，又能使家庭的报警与三表远传通过数据端口进行联网传输。
综合布线设计方案5篇
综合布线设计方案5篇综合布线设计方案范文篇1一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应用特点，将来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为酒店计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。
全面实现酒店计算机通信网络的通讯、办公、管理手段的智能化、集成化，把酒店计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。
同时，该布线系统兼顾了计算机网络系统未来的发展要求，提供15年保证;在酒店大楼增加新系统时，对新设备提供信号传输的支持。
作为酒店智能化系统的基础平台-综合布线系统将为整个酒店的语音通信、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。
酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。
二、系统功能本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及与Internet的连接建立了基础设施。
具体来说,，本方案设计的布线系统可以支持以下各类应用及设备。
话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。
数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTERNET、INTRANET等。
视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。
需要指出的是视频、射频、公共广播、自动控制等系统技术方面，设计理论和多个项目的实践已证实采用的结构化布线系统可达到与传统布线方式同等的传输质量和传输距离;但在工程造价方面，由于结构化布线系统要配备专用的适配器，以至工程造价将会有很大的提高，故本设计只提供了高性能的传输链路，在技术发展造价降低时，或有此类需要时提供坚实的支持。
综合布线、网络管线布设方案
综合布线、网络管线布设方案1. 用户需求1.1. 系统设计目标综合布线系统包含了语音通信和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。
总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。
建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。
系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干子系统、设备间子系统及建筑群子系统共六个子系统进行划分和组成。
竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。
建成后的系统应满足相关的国际标准和国家标准。
1.2. 系统建设原则（1）系统应采用模块化、开放式结构，在保证系统可靠性、先进性的同时，本着经济、实用、合理的原则，使系统具有良好的性能价格比，使系统的档次与整体建筑水平相匹配。
（2）选用优秀的技术解决方案，采用国内外成熟的先进技术和设备，确保系统的先进性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。
以保证系统有长久的生命力。
（3）系统配置应采用有长期动态寿命的产品，不应采用过渡性的技术及产品。
既能满足当前的要求，也能经得起科技进步与时间的考验。
（4）具有鲜明的大楼智能系统专业性，区别一般的智能化系统，能为智能管理的高效运作提供充分的条件和优越的环境。
（5）系统整体上应达到较高水准。
1.3. 设计指导思想（1）实用性：系统的规划设计与实施必须符合智能管理的实际需要，充分考虑投资的合理性。
不片面追求系统的先进性和超前性，以防止造成投资的浪费。
根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。
（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某项目六类综合布线子系统设计方案1. 系统概述1.1 工程概况该项目以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务及它们之间的最优化组合，向人们提供一个安全、高效、舒适、便利的办公环境。
为满足和适应大楼内对语音通信网络及计算机网络的需求，根据先进性、开放性、可靠性、可扩充性原则，设计一套主干为千兆位的标准、灵活、开放并具模块化结构的布线系统。
各楼层综合布线信息点的分布如下表：综合布线点位表备注：此点位表根据系统图得出汇总上表，总规划六类综合布线信息点总数为996点，其中数据为380个，语音为616个，但是具体使用中并不进行严格区分，而是根据实际情况进行调整，已适用于多种类型信息网络通信的需要，如IP 电话、低速视频图像、监控视频或无线网络应用。
1.2 系统设计原则综合布线系统应是开放的、模块化的系统体系，具备使用灵活性、管理简便、扩充方便等特点，并能保持其先进性。
应遵循以下原则进行设计：实用性：实施后的通信布线系统。
将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。
灵活性：系统中的任一部分之连接都应是灵活的，即从物理接线，到数据通讯，语音通讯，自动控制设备之连接都不受或极少受物理位置和这些设备类型的限制。
模块化：布线系统中，除去附设在建筑内的线缆外，其余所有的接插件都应是积木式的标准件，以方便管理的使用。
扩充性：由于所有基础设施（材料、部件、通讯设备）都采用国际标准，因此无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备连到系统中。
先进性：布线系统适应日益广泛的数据通信和应用，符合业界的发展趋势，从而保护在线缆及网络系统上的投资以及过行在其上的应用。
经济性：在满足应用要求的基础上尽可能降低造价。
标准化：严格按照EIA/TIA568A 及ISO/IEC 11801 标准设计系统，并能连接众多满足国际网络标准（如IEEE802.3，IEEE802.5，IEEE802.12等）的网络设备。
1.3 设计标准及规范本方案依据国际及国内相关标准进行设计，使用的优先顺序如下：(1) 国际标准及技术规范；(2) 国家标准及技术规范；(3) 部委标准及技术规范；(4) 行业标准及技术规范；(5) 地方标准及技术规范；(6) 制造商使用的标准及技术规范。
主要依据的国际及国外标准及技术规范：1. 《商业建筑电信布线标准》EIA/TIA 568A ；2. 《商业建筑线缆标准》EIA/TIA 568B ；3. 《商用建筑通信通道和空间标准》EIA/TIA 569 ；4. 《商业建筑通信基础结构管理规范》EIA/TIA 606 ；5. 《商业建筑通信接地要求》EIA/TIA 607 ；6. 《用户建筑综合布线》ISO/IEC 118017. 《非屏蔽双绞线布线系统传输性能测试标准》EIA/TIA TSB—678. IEC332—1的阻燃要求主要依据的国计内标准及技术规范：9. 《智能建筑设计标准》GB/T50314—2000；10. 《智能建筑设质量验收规范》GB/T50339—2003；11. 《建筑与建筑群综合布线系统工程设计规范》GB/T 50311－2000；12. 《建筑与建筑群综合布线系统工程验收规范》GB/T 50312－2000；13. 《民用建筑电气设计规范》JGJ/T 16—9214. 《建筑设计防火设计规范》GBT 16-8715. 《大楼通信综合布线系统标准》（邮电部部颁行业标准）YD/T926.1-199716. 《中国电气装置安装工程施工及验收规范》（GBJ232—90—92）17. 《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）18. 《通信光缆的一般要求》（GB/T7427—87）19. 《工业企业程控用户交换机工程设计规范》(CECS09:89)20. 《建筑物防雷规范》（GB50057-94）招标方提供的主要资料：21. 招标文件；22. 工程图纸23. 答疑文件2. 总体设计概述2.1 设计范围及内容本方案设计范围为的综合布线系统包括：交换连线到诸配线架，以及主配线架到各分机的接线的设计、安装、接线、测试及试运转，室外进线系统由电信部门完成。
本次综合布线系统设计之目的即通过计算机技术、通信技术、信息技术与建筑的优化组合，构成整个办公、管理、客人服务等应用的整体通讯网络平台，使信息资源为使用者提供高效的、多应用的、安全可靠的信息通信服务，使在为客人提供优质服务的同时建立优秀服务品质形象，使获得的投资合理的回报。
综合布线系统（PDS）是内部的"信息高速公路"，是数据、语音及图像传输高速通道，是至关重要的组成部分。
其结构设计和产品选择的好坏均直接影响系统的运行。
因此，在的土建阶段，需要根据现有的需要,充分考虑未来一段时间的发展等因素和可能来决定综合布线系统；其结构应采用模块化组合方式，所有设备均应采用同一制造厂商的符合标准的产品。
整个系统应能完全满足未来5以上的扩展需要，以及未来20年正常使用的需要。
在满足已公布的国家和国际标准、要求基础上，并应能够根据要求的改变进行不断的进化和升级。
本次综合布线的设计内容是：1、电话语音的综合布线系统（包括模拟、数字及IP 电话网络应用）2、计算机网络的综合布线系统（包括数据网络、无线网络应用）2.2 系统结构功能概述综合布线系统设计按照五个组成部分进行设计，各功能区的功能描述、设计要求及设计要点概述如下：（1）工作区子系统（WORKAREASUBSYLCEM）工作区子系统由线缆、跳线等设备连接至信息插座上，信息插座由符合EIA/TIA568 标准的八芯模块化插座组成。
所有数据语音传输均采用RJ45六类信息插座标准，不进行区分；信息面板采用86 型四/单口面板，并应有相应的语音和数据标识。
（2）水平子系统（HORIZONTALSUBSYLCEM）连接工作区和垂直主干线路的这一部分称作水平子系统。
各水平子系统数据语音线缆采用符合国际标准拟定的六类4对非屏蔽双绞线。
（3）管理子系统（ADMINILCRATIONSUBSYLCEM）管理子系统由各层的配线间组成，配线间内设各种交叉连接的端接配线架，一部分用来端接垂直主干线，另一部分用来端接水平线缆。
在管理子系统中，可以使用交连和互连手段对电缆进行连接，交连称为交叉连接，是用跨线或插接线将单元一端的电缆连到单元另一端的电缆上，这种连接方式比较方便，不需要专门的做线工具；互连不使用跨线和插接线，直接或使用带插头的导线、插座等将两条电缆连接起来；在有安装条件的楼层弱电间，数据配线架采用电子配线架模块化方式管理数据水平线缆。
光纤采用机架式配线架，采用LC光纤耦合器。
跳线盘提供标记条。
采用19 寸标准机柜，跳线走理线槽。
配线架容量应容纳所有电缆并带有一定的预留容量；（4）干线子系统（Backbone SUBSYLCEM）垂直干线子系统是指连接各楼层设备间和主设备间的主干，采用以主配线架为中心的星型结构。
垂直干线以光缆和铜缆相结合。
数据主干采用室内多模万兆50/125um光缆，接头采用LC-LC光缆，语音/低速图像主干选用3类25对大对数电缆。
所有主干布线系统满足阻燃型。
（5）设备间子系统（EQUIPMENTSUBSYLCEM）设备间子系统在一个集中化设备区连接系统公共设备，如电话网PBX、局域网（LAN）、主机、通过干线子系统与各层的管理子系统相连。
一个设备间的位置选择对整个系统的性能有一定的影响，为便于布线，节省投资。
设备子系统（数据部分）全部采用高档19 寸(42U) 标准机柜。
光纤采用机架式配线架，配有LC光纤耦合器。
2.3 系统设备概述首先，综合布线系统设计实施成功与否，与选择一个成熟先进的产品有这直接关系，因此本次综合布线设计我们选择了国际先进的主流品牌产品CommScope的SYSTIMAX的6 类综合布线端到端的全信道产品，为全球布线第一品牌，在众多大项目中被采用，并成功实施。
其次，我们将根据简要介绍本次采用产品的性能指标：工作区子系统，为用户终端部分。
主要设备为面板和信息模块。
6类选择产品为SYSTIMAX 6类信息模块MGS400E；以上模块可灵活进行90 和45度安装。
信息面板选用带防尘盖的面板SYSTIMAX 86 型单孔/ 双孔面板带防尘盖M10CF/M12CF。
水平区子系统，为工作区面板至管理区配线架之间的电缆。
水平区采用SYSTIMAX 6类阻燃型非屏蔽双绞线1071004系列线缆。
垂直干线子系统及室外主干子系统，为连接管理间和主设备间的光纤和数双绞线组成。
本次设计数据主干采用了6芯室内多模万兆光缆，语音主干采用了三类25对大对数电缆。
管理区子系统为各楼层弱电配线间，包括连接水平线缆的配线架和连接垂直主干电缆的配线架，放置在机柜内。
本次设计所有水平数据线缆采用6类24/48口模块化配线架PM-GS3-24；主干数据光缆统一端接至48口LC型19"安装光纤配线架（SYSTIMAX 600G2）。
语音主干和水平线缆统一采用110 配线架，采用机柜式安装；设备间子系统配置与管理间相同,不再赘述。
2.4 设备选型（SYSTIMAX布线系统简介）本方案，我们推荐品牌为：SYSTIMAX （前SYSTIMAX），基于以下几个方面：（一）、SYSTIMAX为众多大型项目布线系统首选品牌SYSTIMAX，前身为SYSTIMAX公司和前朗讯科技，是综合布线的发明者和倡导者，具有领导国际潮流的技术研发以及技术更新能力，在布线方面享誉世界，具有强大的产品优越性及技术支持后盾，在中国应经成为主流产品并拥有强大的技术响应能力。
SYSTIMAX公司为用户提供二十年产品质量及系统应用保证。
因此在众多大型商用布线系统首选品牌。
( 二)、SYSTIMAX 6类GigaSPEED XL系列产品拥有较高性价比本次系统水平铜缆数据部分采用SYSTIMAX先进的六类GigaSPEED UTP线缆。
主干光缆系统采用SYSTIMAX LazrSeed 系列万兆光缆。
力求使系统整体达到如下原则要求：1) SYSTIMAX布线系统，首先具有高速和高宽带的传输能力，应能满足和本工程大量的信息传输的需要，尤其是数据系统的高速数据传输的要求，并且能够适应现代和未来技术的发展。
2) SYSTIMAX布线系统，具备运行的高度可靠性，对于特别重要的网络部分，要采用冗余备份来保证线路的万无一失。
3) SYSTIMAX布线系统，能适应各种计算机网络体系结构的需要。
设备变迁时要有高度的灵活性、管理的方便性。
4) SYSTIMAX产品的通用性，满足各种网络产品及通信系统的要求。
5) SYSTIMAX结构化布线系统，除去固定于建筑物内的水平线缆外其所有的接插件都是积木式的标准件，系统的扩充升级容易。
