激光打标机的正确使用方法说明书
激光打标机操作规程
激光打标机操作规程一、引言激光打标机是一种常用的工业设备，用于在各种材料表面进行标记和刻印。
为了确保操作的安全性和效率，制定本操作规程，明确激光打标机的操作流程和注意事项。
二、操作准备1. 确保激光打标机处于稳定平台上，并接通电源。
2. 检查激光打标机的冷却系统，确保冷却液充足并正常循环。
3. 检查激光打标机的抽风系统，确保排风畅通。
4. 穿戴个人防护装备，包括护目镜、防护手套等。
三、操作流程1. 打开激光打标机的软件控制界面，并进行系统自检。
2. 将待标记物品放置在打标机的工作台上，并调整好位置。
3. 根据需要，设置打标内容、字体、大小等参数。
4. 确认打标参数无误后，点击开始按钮，启动打标过程。
5. 在打标过程中，严禁将手指或其他物体靠近激光束，以免发生意外伤害。
6. 打标完成后，关闭激光打标机的软件控制界面。
四、安全注意事项1. 激光打标机在工作过程中会产生激光辐射，请勿直视激光束，以免损伤眼睛。
2. 在操作过程中，严禁将手指或其他物体放入激光打标机的工作区域。
3. 长时间操作激光打标机时，应注意防止过度疲劳，适时休息。
4. 若发现激光打标机出现异常情况，如冷却系统故障、抽风系统故障等，应立即停止使用，并联系维修人员进行处理。
5. 激光打标机的维护保养应按照设备说明书进行，定期清洁和检查设备各部件的工作状态。
五、紧急处理措施1. 若发生激光打标机故障或意外情况，应立即停止使用，并关闭电源。
2. 在紧急情况下，如激光打标机发生火灾等，应使用灭火器进行扑灭，或呼救并撤离现场。
3. 在处理紧急情况时，应保持冷静，遵循相关应急处理流程。
六、操作记录1. 每次操作激光打标机前，应填写操作记录表，包括操作时间、操作人员、操作内容等。
2. 操作记录的目的是跟踪和监控激光打标机的使用情况，及时发现问题并进行处理。
七、操作培训和考核1. 所有使用激光打标机的人员必须接受相关的操作培训，并通过考核合格后方可独立操作设备。
激光打标机连续加工的使用方法
激光打标机连续加工的使用方法
在现代制造业中，激光打标机连续加工已经成为一种常见的生产工艺。
这种技
术利用激光束对物体表面进行标记、切割或雕刻，具有高精度、高效率和可重复性的优点。
下面将介绍激光打标机连续加工的使用方法。
首先，为了确保正常操作，我们需要将激光打标机连接到电源并打开开关。
然后，我们需要设置适当的参数来实现所需的标记效果。
这些参数包括激光功率、扫描速度、标记深度以及激光束的聚焦程度。
接下来，我们需要将要加工的物体放置在激光加工区域内，并固定好以确保稳
定性。
在开始加工之前，需要确保激光打标机的工作平台与物体的表面保持一定的距离，以避免不必要的接触和损坏。
在设置好参数和准备好工作平台后，我们可以选择加工模式，如连续标记、连
续切割或连续雕刻。
根据需要，我们可以在计算机上设计并编辑图案、文字或图像，然后通过激光打标机的软件将其转换为可供激光束加工的格式。
开始加工后，需要保持一定的稳定性和连续性，以确保标记的质量和准确性。
如果需要进行长时间、高负荷的连续加工，建议定期停机进行冷却，以防止设备过热和损坏。
加工完成后，及时关闭激光打标机并断开电源。
将加工好的物体取出，检查标
记效果是否符合要求。
如果需要对加工参数进行调整或重新加工，可以根据实际情况进行相应的操作。
总之，激光打标机连续加工是一种高效、精确的加工技术。
通过正确设置参数、稳定操作，可以实现高质量的标记、切割或雕刻效果。
但在使用过程中，我们要注意安全操作，确保设备正常运行并保护自身和他人的安全。
打标机说明书-中文
感谢您购买本公司产品,请您在使用设备之前,详细阅读本说明书.1、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。
HGL—LSY50型系列激光打标机是利用波长为1064nm的固体YAG激光，通过控制振镜的偏转来达到标刻的目的。
激光振镜打标具有标记速度快、连续工作稳定性好、软件功能强、定位精度和重复精度高等优点，广泛应用于集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、电线电缆、食品包装、首饰、烟草等众多领域的图形和文字的标记。
型号说明：HGL—LSY50F表示进口振镜头激光器输出功率YAG激光器振镜打标机表示为中小功率激光设备华工激光主要技术参数：激光波长：1064 nm激光器输出功率：50W声光调制频率：500 ~ 20 kHz最大直线刻写速度：3000 mm/s, 视材料标刻范围：70*70mm(110*110mm,220*220 mm)重复精度：0.02 mm定位精度：0.02 mm标刻线深：0.05 ~ 0.1 mm供电：三相~ 380V、4.5 KV A2、激光打标机工作原理激光电源产生瞬间高压（约2万伏）触发氪灯，并以预设定电流维持，氪灯点燃；当工作电流达到阈值，光腔输出连续激光；调Q器件对连续激光进行腔内调制，产生准连续激光（频率可调），以提高输出激光的峰值功率；输出激光通过由计算机控制的振镜反射偏转，经F-θ透镜聚集到工作表面，形成高功率密度光斑（约106 w/mm2）使工件表面瞬间气化，刻蚀出一定深度的图案文字。
3、HGL-LSY50激光振镜打标机的构成及各部件功能3．1 总则HGL—LSY50型激光振镜打标机是由氪灯泵浦的固体YAG激光打标机，它主要由五部分组成，即：激光器系统、声光调制系统、振镜扫描系统、计算机控制系统及冷却系统，腔组成。
显示器控制面版振镜头升降台激光器计算机主机温控仪制冷机3．2．1 激光工作物质HGL–LSY50型系列激光打标机激光工作物质为掺钕钇铝石榴石（Y3A15O12），简称Nd3+：Y AG棒。

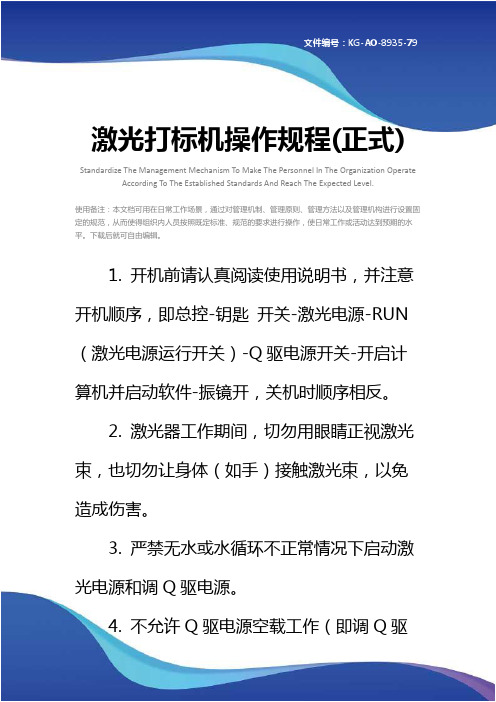

激光打标机操作规程(正式)
激光打标机操作规程(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1. 开机前请认真阅读使用说明书，并注意开机顺序，即总控-钥匙开关-激光电源-RUN （激光电源运行开关）-Q驱电源开关-开启计算机并启动软件-振镜开，关机时顺序相反。
2. 激光器工作期间，切勿用眼睛正视激光束，也切勿让身体（如手）接触激光束，以免造成伤害。
3. 严禁无水或水循环不正常情况下启动激光电源和调Q驱电源。
4. 不允许Q驱电源空载工作（即调Q驱
电源输出端悬空）。
5. 出现异常现象，首先关闭振镜开关和钥匙开关，再行检查。
6. 不允许在氪灯点燃前启动其他组件，以防高压窜入损坏组件。
7. 注意激光电源输出端（阳极）悬空，以防与其他电器打火、击穿。
8. 保持内循环水干净，水路畅通，定期清洗水箱并换干净去离子水
或纯水。
9. 严格按操作规程运行机器，以确保设备和人身安全。
请在这里输入公司或组织的名字
Please enter the name of the company or organization here。
PowerMark 静态激光打标机说明书
PowerMark静态激光打标机说明书目录1概述 (1)1.1软件简介 (1)1.2软件功能 (1)1.3界面描述 (1)2文件菜单 (2)2.1新建 (2)2.2打开 (3)2.3另存为 (4)2.4保存 (4)2.5导入/导出文档 (5)2.6导入/导出字体 (5)2.7导入/导出图片 (5)2.8导入/导出矢量图 (5)2.9导入/导出数据库 (5)2.10导入/导出打标记录 (5)3视图 (6)4编辑菜单 (7)4.1复制 (7)4.2粘贴 (7)4.3多重复制 (8)4.3.1矩形排列 (9)4.3.2圆形排列 (11)4.4相对复制 (12)4.5删除 (12)4.6撤销 (12)4.7重做 (13)4.8群组/分离群组 (13)4.9组合/分离组合 (13)4.10转为曲线 (14)4.11阵列 (14)4.12填充 (14)4.13变换 (16)4.14分布 (18)4.15排序 (19)4.16线条优化 (19)4.17创建多点 (20)4.18去除交叉点 (20)4.19等宽设定 (21)4.20等高设定 (21)4.21转为虚线 (21)4.22修剪 (21)4.23造形 (22)4.24偏移 (22)5工具栏 (23)5.1移动到中心 (23)5.2视图 (23)5.3登录 (23)5.4隐藏快速工具栏 (23)5.5帮助 (24)6设置菜单 (25)6.1激光校正 (26)6.2多点校正 (31)6.3红光校正 (32)6.4激光参数 (33)6.4.1光纤激光器 (33)6.4.2CO2激光器 (35)6.4.3YAG（紫外）激光器 (37)6.4.5SPI激光器 (44)6.4.6激光器状态提示 (45)6.5激光测试 (45)6.6IO配置 (46)6.6.1端口解释 (47)6.6.2输入端口说明 (47)6.6.3输出端口说明 (48)6.6.4调试IO口 (49)6.6.5DB15扩展IO口说明 (49)6.6.6CON5接线口说明 (51)6.7扩展轴参数配置 (51)6.8系统 (52)6.9串口 (55)6.9.1默认协议 (56)6.9.2字符流协议 (56)6.9.3调试模式 (56)6.10网络通讯 (56)6.10.1以太网 (57)6.10.2Wifi (57)6.10.3通讯协议 (57)6.10.4调试模式 (58)6.10.5网页服务 (58)6.11Modbus设置 (58)6.11.1网络 (58)6.11.2串口 (59)6.12打标高级设置 (59)6.13资源管理/升级 (60)6.14备份/还原 (61)6.14.2一键系统备份/还原 (61)6.15打标记录管理 (62)6.16权限 (62)6.17触摸校正 (63)6.18模块管理器 (63)6.19关于 (63)7扩展菜单 (64)7.1旋转轴 (65)7.2条码打印 (67)7.3一维平面拼接 (68)7.4字体编辑器 (69)7.5IC芯片打标 (69)7.6多文档打标 (69)7.7条码扫描验证 (71)7.8电路板打码&验码 (72)7.9激光清洗 (72)7.10笔号分组打标 (73)7.11简易主页 (74)7.12事件管理器 (74)7.13扩展轴调试 (75)7.14文件队列打标 (76)7.15多卡打标 (76)7.16二维分拆打标 (76)7.17通讯配置管理器 (77)7.18投影标刻 (77)7.19服务器缓存记录打标 (77)7.20WebServer设置 (78)8绘制和对象属性栏 (79)8.1点 (79)8.2直线 (79)8.3矩形 (80)8.4椭圆 (81)8.5曲线 (82)8.6多边形 (82)8.7矢量图 (83)8.8普通文本 (83)8.9组合文本 (85)8.9.1静态文本 (87)8.9.2时间 (87)8.9.3日期 (87)8.9.4扫描枪 (87)8.9.5序列号 (88)8.9.6数据库 (89)8.9.7换行符 (90)8.9.8挂接文本 (90)8.9.9随机码 (90)8.9.10串口通讯 (90)8.9.11网络通讯 (90)8.10图片 (90)8.11条形码/二维码 (91)8.12延时器 (94)8.13VIN码 (94)8.14螺旋线 (94)8.15焊接线 (95)8.16控制点 (95)8.17标尺 (96)9对象列表 (98)10笔号属性栏 (99)10.1笔号属性 (99)10.2参数管理器 (104)11打标控制栏 (106)12状态栏 (108)13输入法 (109)14工具 (110)14.1记事本 (110)14.2转码工具 (110)14.3计算器 (110)14.4端口占用查看器 (110)14.5快速属性编辑器 (110)14.6序列号生成数据库 (110)14.7加工计数器 (110)14.8串口调试助手 (111)14.9网络调试助手 (111)14.10IO口调试 (111)1概述1.1软件简介1.2软件功能1.3界面描述图1-12文件菜单文件菜单实现了常规的文档操作，包括新建、打开、另存为、保存和资源导入导出等。
激光打标机旋转轴使用方法
激光打标机旋转轴使用方法
激光打标机旋转轴大多用于圆形、球形、半球形等物体的标记，下面介绍其使用方法：
1.首先连接好激光打标机和旋转轴，并确认电源连接正常。
2.打开激光打标机软件，在设计好的图形中选择需要使用旋转轴的部分，并设置好旋转轴的转速和转向。
3.将需要标记的物体放在旋转轴上，调整好位置和高度，并固定好。
4.将设定好的图形发送到激光打标机，点击“开始打标”按钮开始标记。
5.标记完成后，关闭激光打标机和旋转轴的电源，将标记好的物体取下。
激光打标机旋转轴使用方法
激光打标机旋转轴使用方法下面是激光打标机旋转轴的使用方法及注意事项：1.设备准备：-检查旋转轴的安装是否牢固。
确保旋转轴平稳固定，不会出现晃动。
-确认旋转轴与激光打标机的连接方式，通常是通过电缆连接。
检查电缆的连接是否牢固，确保信号的传输正常。
-确定旋转轴的工作能力和限制，如最大承载重量、工作转速等。
在使用时不要超出其工作能力范围。
2.编写打标程序：-根据需要设计相应的打标程序，确保旋转轴的运动与工件上的标记位置一致。
-在打标程序中设置旋转轴的转速和运动方式。
可以选择恒速旋转或者变速旋转，视需要而定。
3.选择打标参数：-确定激光功率、打标速度、工作频率等参数。
这些参数应该根据工件的材料和打标要求来确定，以保证良好的打标效果。
4.安全注意事项：-使用激光打标机旋转轴时，应严格遵守激光器的安全操作规程。
激光器属于高能量设备，操作人员应戴上合适的防护眼镜，避免直视激光光束。
-在操作过程中，尽量减少人员接近设备的时间和频次，确保操作人员的安全。
-如果需要更换工件，务必先停止旋转轴的运动，以防意外发生。
5.维护保养：-定期检查旋转轴的运转状态，保持设备的稳定性和灵活性。
如果发现异常，及时进行维修和更换。
-保持旋转轴的清洁。
在工作过程中，可能会有灰尘或者碎屑沉积在旋转轴上，这会影响设备的正常运行。
6.注意事项：-在使用旋转轴时，要确保旋转轴与打标位置的对准。
可以使用夹具或者固定装置来确保工件的位置和姿势稳定。
-根据实际情况，可以选择逆时针旋转、顺时针旋转或者双向旋转。
选择合适的旋转方式可以提高工作效率和质量。
光纤激光打标机操作流程
光纤激光打标机操作流程光纤激光打标机是一种使用光纤激光器作为光源的打标设备，适用于各种材料的高精度打标。
操作流程如下：开机准备1. 确保光纤激光打标机设备安装在稳固平整的工作台上，并接入稳定的电源。
2. 开机前检查设备外观，确保无异常磨损或损坏。
3. 确认光纤激光打标机的控制系统已正常连接至计算机，并确保计算机已开机。
软件操作1. 打开光纤激光打标机专用软件。
2. 在软件界面中选择合适的打标参数，包括激光功率、打标速度、重复频率等。
3. 根据需要打标的材料和图案，调整软件中的图案大小、位置和方向。
4. 在软件中预览打标效果，确认无误后保存设置。
材料准备1. 准备需要打标的材料，并将其放置在光纤激光打标机的加工区域。
2. 确保材料表面平整、无倾斜，以便获得更好的打标效果。
设备启动1. 确认光纤激光打标机设备已处于待机状态。
2. 按下设备上的启动按钮，启动光纤激光打标机。
3. 观察激光束是否正常照射至材料表面。
若激光束正常，可以开始打标。
打标过程1. 根据预设的打标参数和图案，开始进行打标。
2. 在打标过程中，密切观察材料表面变化，确保打标效果符合要求。
3. 若需暂停打标，可按下设备上的暂停按钮。
打标暂停后，可以进行调整或继续打标。
打标结束1. 完成打标后，按下设备上的停止按钮，关闭光纤激光打标机。
2. 关闭软件中的打标功能，并关闭计算机。
3. 关闭电源开关，确保设备安全。
维护与清洁1. 定期检查光纤激光打标机设备，确保各部件正常工作。
2. 保持工作环境的清洁，避免灰尘和杂质进入设备。
3. 如有损坏或磨损的部件，及时进行更换或维修。
请注意，操作光纤激光打标机时需遵循相关安全规定，确保人身和设备安全。
如有疑问，请参阅设备说明书或咨询专业技术人员。
激光打标机的使用方法
激光打标机的使用方法
激光打标机是一种常见的工业设备，广泛应用于许多行业，如电子、汽车、制药和食品等。
它使用激光束对各种材料进行打标，包括金属、塑料、木材、玻璃和陶瓷等。
使用激光打标机的首要步骤是选择合适的材料。
不同材料对激光的吸收和反射特性不同，因此需要根据材料的特性来选择适合的激光参数和技术。
接下来，需要准备好要打标的设计图案。
这可以通过计算机辅助设计软件（CAD）来完成。
设计图案可以是文字、图像、条形码或二维码等。
确保设计图案的大小和位置与打标对象相匹配。
在使用激光打标机之前，确保设备和工作环境的安全。
激光打标机工作时会产生高能量的激光束，因此必须戴上适当的防护眼镜，以防止眼睛受到激光的伤害。
此外，还应确保工作区域通风良好，以防止激光打标时产生的烟雾和气味对工作人员的危害。
设置激光打标机的参数是关键步骤之一。
根据材料的特性，调整激光功率、频率和速度等参数，以获得最佳的打标效果。
这通常需要一些试验和调整，直到达到预期的结果为止。
在开始打标之前，将材料固定在工作台上，以确保其稳定性。
根据设计图案的要
求，将激光打标头移动到正确的位置，并启动激光打标机。
打标完成后，及时检查打标质量。
如果发现质量不符合要求，可以调整参数进行修正，并重新进行打标。
如果满足要求，可以将打标的产品进行后续处理，如清洗、包装或组装等。
总之，激光打标机是一种高效、精确的打标设备，其使用方法需要根据不同的材料和设计需求进行调整。
正确的操作和参数设置可以确保打标质量和工作安全。
激光打标机作业指导书【必看】
以下为激光打标机作业指导书，一起来看看吧。
一、目的：规范激光打标机正确指导操作流程，确保设备质量和人员操作教学质量。
二、适用：适用于初刻智能激光打标机的生产作业操作指导。
三、定义:激光打标机（laser marking machine）是用激光束在各种不同的物质表面打上永久的标记。
打标的效应是通过表层物质的蒸发露出深层物质，从而刻出精美的图案、商标和文字，激光打标机主要分为光纤激光打标机、CO2激光打标机和紫外激光打标机，目前激光打标机主要应用于一些要求更精细、精度更高的场合。
应用于电子元器件、集成电路（IC）、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材。
四、内容：操作要点图示操作说明1、开机1、按图所示从左至右依次启动电源、电脑、激光、红光。
（不同机型位置不同）2、配件定位1、不同类别的配件，按打标位置要求调节定位工装夹具，使打标面水平3、初步激光对焦1、如图示、转动调节轴手柄，顺时针为振镜上升，逆时针为振镜下降。
2、振镜头四角面与标识面距离在22cm的距离，两个红光点相交则为最强光。
4、测试打标1、电脑桌面EZCAD2软件进行文字或图案编排。
点击软件中“红光”命令进行标刻区域较对。
2、将金属薄片放在配件上面，设置好激光标刻“速度”、“功率”等主要参数值,点击“标刻”命令试标刻。
操作要点图示操作说明5、样品测试1、转动调节轴手柄，顺时针为振镜上升，逆时针为振镜下降。
1、工装夹具工作台上下、左右、前后进行微调。
2、现场为客户测试所需打标的样品，并调节好参数以及打标高度，打出客户满意的效果。
6、关机按图所示从左右至左依次关闭红光、激光、电脑、电源。
五、安全操作1、激光光束焦点会对人体表皮面产生高温烧伤，在打标时，严禁将手放置于激光线束上。
2、激光与标识物产生的强光对人眼有伤害，严禁长时间直视激光光束。
3、打标时，振镜设备及工作台面要保持静止状态，以避免打标不清晰、效果不理想。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光打标机的正确使用方法说明书
1. 引言
激光打标机是一种高精度、高效率的打标设备，广泛应用于各行各业。
为了保证激光打标机的正常运行和使用效果，本说明书将详细介
绍激光打标机的正确使用方法。
2. 设备概述
激光打标机是一种利用高能量密度激光束对物体进行永久性打标的
设备。
它通常由激光发生器、扫描系统和控制系统等部分组成。
激光
打标机具备高速度、高精度和非接触性的特点，广泛应用于工业制造、医疗器械、珠宝等行业。
3. 安全须知
- 使用激光打标机前，请确保已经进行了相应的安全培训，并熟悉
激光操作的基本原理和安全规范。
- 在操作激光打标机时，应佩戴适当的防护设备，包括护目镜和隔
离手套等。
- 禁止直接盯着激光束观察，以免损伤眼睛。
- 确保激光打标机工作区域的良好通风，避免激光排出的废气对人
体造成伤害。
- 在操作过程中，禁止将手指或其他身体部位靠近激光打标区域，
以免发生意外伤害。
4. 操作步骤
4.1 准备工作
- 连接电源并开启激光打标机。
- 确认工作平台干燥、整洁。
- 根据需要选择合适的标记图案或文字。
4.2 定位和调整
- 将待打标物体放置在激光打标机工作平台上，并进行精确定位。
- 调整激光光束的聚焦点，确保合适的打标深度和清晰度。
4.3 打标操作
- 在操作界面上输入或导入打标图案或文字。
- 根据实际情况，调整打标参数，包括打标速度、功率和频率等。
- 点击开始按钮，激光打标机开始工作。
- 在打标过程中，严禁干扰激光打标机的运行或移动工作平台。
4.4 结束操作
- 打标完成后，关闭激光打标机，切断电源。
- 清理工作平台，保持设备整洁。
5. 故障排除
在使用激光打标机的过程中，可能会遇到以下故障情况：
- 激光打标不清晰：检查激光光束的聚焦点是否准确，调整焦距或
更换适当的镜片。
- 打标速度过慢：检查打标参数设置是否合理，适当增加打标速度。
- 设备无法启动：检查电源连接是否正常，确保设备接收到稳定电
源供应。
如果以上故障排除方法无法解决问题，请及时与售后服务人员联系。
6. 维护保养
- 定期清理激光打标机的光学部分，保持镜片清洁，避免灰尘影响
打标质量。
- 检查激光打标机的连接线路，保证稳定的信号传输。
- 注意激光打标机的散热问题，避免长时间连续工作导致设备过热。
7. 结语
本说明书详细介绍了激光打标机的正确使用方法，包括安全须知、
操作步骤、故障排除以及维护保养等内容。
希望用户能够按照本说明
书的要求正确操作和维护激光打标机，确保其正常运行和使用效果。
如果在使用过程中有任何问题或需要进一步的帮助，请联系售后服务
人员。
