激光全息无损检测及应用
浅谈全息摄影技术及其应用前景
浅谈全息摄影技术及其主要应用摘要：全息摄影技术也称全息照相技术、全息技术等，是一种神奇的光信息记录技术。
其原理可用八个字来概括“干涉记录，衍射再现”。
本文简单地介绍了全息摄影技术的发展历程、特点，一些突破性的进展，和在现代生活中的主要应用，以及全息摄影技术的前景。
关键词：全息摄影、激光、三维全息图、全息存储一、引言全息技术是一门正在蓬勃发展的光学分支，主要运用了光学原理，利用干涉和衍射原理记录并再现物体真实的三维图像的记录和再现的技术。
全息摄影技术与普通照相技术的最大区别，就是全息摄影技术能够利用激光的相干性原理，将物体发射、反射或透射等的光波的振幅和相位同时记录在感光板上，也就是把光波的所有信息全部记录下来，形成一张全息图，并利用一定的手段再现出立体的三维图像。
也就是说，全息技术所记录不是图像，而是光波得信息。
为了获得清晰的全息图，对光源性能要求较高，只有激光才能达到。
因而在激光出现之后，全息摄影技术迅速发展起来，并在近代科学研究和工业生产中，特别是在现代测试、生物工程、医学、艺术、商业、保安及现代存储技术等方面获得了广泛的应用。
二、全息摄影技术概述1、全息摄影技术的含义及发展历程全息摄影技术是将光波全部信息完整的记录于底板上的一种摄影技术。
所谓全息，就是把物体所发出或反射的光信号的全部信息包括光的振幅和相位全部记录下来，再现被摄物体时就能得到物体的立体图像。
“全息”的意思为“全部信息”，即相对于只记录物体的明暗变化的普通摄影来说，全息摄影还能记录物体的空间变化信息。
早在激光出现以前，1948年英国伦敦工学院的物理学家丹尼斯·伽伯为了提高电子显微镜的分辨本领而提出了全息摄影的概念，从而开始全息摄影的研究工作，并因此获得了1970年诺贝尔奖金。
伽伯的实验研究解决了全息术发明中的基本问题，即波前的记录和再现，但由于当时缺乏明亮的相干光源(激光器)，全息图的成像质量很差。
1962年随着激光器的问世，在伽伯全息术的基础上引入载频的概念发明了离轴全息术，有效地克服了当时全息图成像质量差的主要问题——孪生像，三维物体显示成为当时全息术研究的热点，但是这种成像科学远远超过了当时经济的发展，制作和观察这种全息图的代价是很昂贵的，全息术基本成了以高昂的经费来维持不切实际的幻想的代名词。
什么是全息投影？
什么是全息投影？全息投影，也被称为全息成像，是指通过特定的光学投影技术制作出一种具有真实观感、三维效果非常强的影像。
全息投影技术的诞生，使得人们可以在真实世界之外，观看并感受到更加真实的物体形象。
作为一项高新技术，全息投影在医疗、科技、娱乐等领域都有着广泛的应用。
下面，我们就来详细介绍一下全息投影吧。
一、全息投影的原理全息投影技术使用光学原理，将物体成像到一个光阴极上，并用激光把物体的像浮现出来。
在特定条件下，这个像会表现出明显的立体感。
具体而言，全息投影的原理如下：1. 光波的干涉：当两束光波相交时，它们会互相干涉，并在它们相交的地方形成相干图案。
2. 光波的衍射：光波在通过狭缝或物体角度时，会发生衍射，形成条纹或环带图案。
3. 光波的记录：把干涉或衍射产生的图案记录下来，形成全息底片。
4. 光波的重建：使用光源，将全息底片照射，从而实现物体的像的重建。
二、全息投影的应用全息投影技术的应用非常广泛，其中医学、科技、娱乐三个领域的应用比较突出。
1. 医学领域：在医疗方面，全息投影可以为医生提供更加直观、立体的信息，尤其对医生进行手术模拟和教学有很大帮助；同时，还可以用于人体成像和病理诊断。
2. 科技领域：在科技领域，全息投影在光学、激光、显示技术等方面都有广泛的应用。
比如在军事领域，可以用全息望远镜进行高分辨率的长距离观察、火控指挥等；在工业领域，可以用全息检测对物体进行无损检测、加工验证等；在教育领域，可以利用全息投影技术进行模拟实验等。
3. 娱乐领域：在娱乐领域，全息投影技术可以用于演唱会、电影、游戏等方面，给人们带来更加震撼、立体、逼真的视觉体验。
比如，在演唱会上使用全息投影技术，歌手可以在舞台上与虚拟形象互动，为观众呈现更加生动、灵动的视觉效果。
综上所述，全息投影技术在医学、科技和娱乐领域都有着非常广泛的应用。
随着技术的进步和研发的深入，相信全息投影技术将在更多领域得到应用，为人们带来更多立体、真实、震撼的视觉体验。
汽车无损检测技术探讨
陷信号检测 能力 强，磁粉 检测几乎 不受零 部 件大 小 形 状 和 部 位 的 限 制 ， 且 速 度
、
通过热 加载 、流 体压 力加 载（ 负压 力） 正 、
机械加载等方式使被检物体表面产生微小 变形 ，比较被检物体加载前后两组光波的 形状 ，根据干涉 条纹有无异常变化判断被
悼 Ｔ 筒 茧 ３ 涡流检 测法
维普资讯
中国科技信息 ２ ０ 年 第 １ 期 ０７ ３
Ｃ Ｉ ＣＥＣ Ｎ Ｅ， Ｏ Ｏ ￣ Ｉ ｆ Ａ Ｉ ｕ． ０ ＨＮ Ｓ Ｉ ＥＡ Ｄ Ｔ Ｉ Ｌ ６ Ｉ ｌ ＴＯ Ｊ１ ０７ Ａ Ｎ Ｃ Ｎ ￣Ｏ Ｍ Ｎ ２

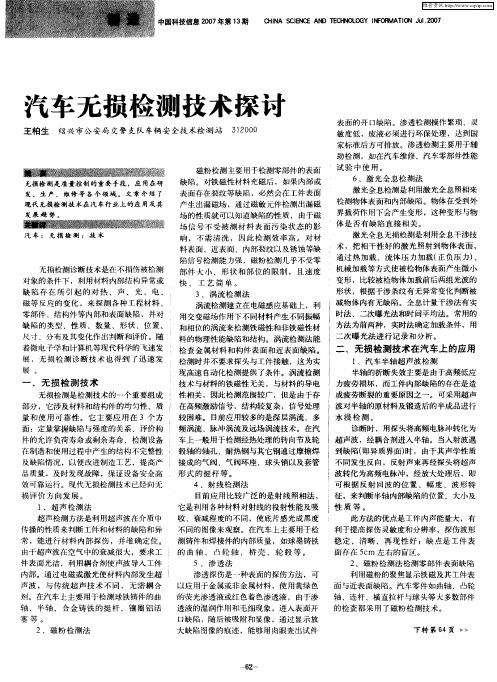

汽车无损检测 技术探讨
