激光位移传感器
激光位移传感器原理
激光位移传感器原理激光位移传感器是一种利用激光技术测量目标位置的传感器，它通过测量激光束的反射或散射来确定目标物体的位置。
激光位移传感器具有高精度、快速响应、非接触式测量等优点，在工业自动化、机器人技术、精密加工等领域得到广泛应用。
激光位移传感器的原理主要基于激光测距原理和光电探测技术。
首先，激光器产生一束稳定的激光束，然后通过透镜将激光束聚焦成一束细线，照射到目标物体上。
目标物体表面对激光束的反射或散射会使激光束返回传感器，传感器接收到反射或散射的光信号后，通过光电探测器将光信号转换成电信号，并经信号处理电路处理后输出。
在激光位移传感器中，激光测距原理是关键。
激光测距原理是利用激光束照射到目标物体上后，测量激光束返回传感器的时间差来计算目标物体与传感器之间的距离。
根据光速恒定的原理，通过测量激光束的往返时间，可以精确计算出目标物体与传感器之间的距离。
而光电探测技术则是利用光电探测器将光信号转换成电信号，实现对激光信号的检测和测量。
激光位移传感器的工作原理可以简单总结为，激光器产生激光束，透镜聚焦成细线照射到目标物体上，目标物体对激光束的反射或散射使激光束返回传感器，光电探测器将光信号转换成电信号，信号处理电路处理后输出。
通过测量激光束的往返时间，可以计算出目标物体与传感器之间的距离。
激光位移传感器的原理简单清晰，但在实际应用中需要考虑到多种因素对测量精度的影响，如温度、光照强度、目标表面特性等。
因此，在选型和使用时需要综合考虑这些因素，以确保传感器的测量精度和稳定性。
总的来说，激光位移传感器利用激光技术和光电探测技术实现对目标位置的测量，具有高精度、快速响应、非接触式测量等优点，是现代工业自动化和精密测量领域不可或缺的重要传感器之一。
通过深入理解其原理和特性，可以更好地应用和优化激光位移传感器，为工业生产和科学研究提供更可靠的测量技术支持。

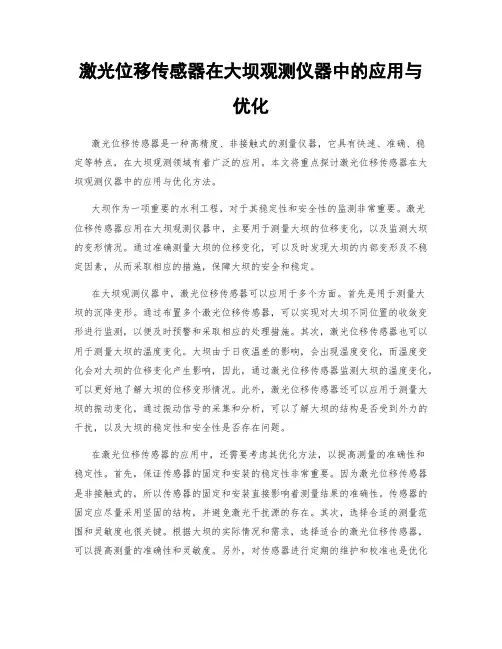

激光位移传感器在大坝观测仪器中的应用与优化
激光位移传感器在大坝观测仪器中的应用与优化激光位移传感器是一种高精度、非接触式的测量仪器，它具有快速、准确、稳定等特点，在大坝观测领域有着广泛的应用。
本文将重点探讨激光位移传感器在大坝观测仪器中的应用与优化方法。
大坝作为一项重要的水利工程，对于其稳定性和安全性的监测非常重要。
激光位移传感器应用在大坝观测仪器中，主要用于测量大坝的位移变化，以及监测大坝的变形情况。
通过准确测量大坝的位移变化，可以及时发现大坝的内部变形及不稳定因素，从而采取相应的措施，保障大坝的安全和稳定。
在大坝观测仪器中，激光位移传感器可以应用于多个方面。
首先是用于测量大坝的沉降变形。
通过布置多个激光位移传感器，可以实现对大坝不同位置的收敛变形进行监测，以便及时预警和采取相应的处理措施。
其次，激光位移传感器也可以用于测量大坝的温度变化。
大坝由于日夜温差的影响，会出现温度变化，而温度变化会对大坝的位移变化产生影响，因此，通过激光位移传感器监测大坝的温度变化，可以更好地了解大坝的位移变形情况。
此外，激光位移传感器还可以应用于测量大坝的振动变化，通过振动信号的采集和分析，可以了解大坝的结构是否受到外力的干扰，以及大坝的稳定性和安全性是否存在问题。
在激光位移传感器的应用中，还需要考虑其优化方法，以提高测量的准确性和稳定性。
首先，保证传感器的固定和安装的稳定性非常重要。
因为激光位移传感器是非接触式的，所以传感器的固定和安装直接影响着测量结果的准确性。
传感器的固定应尽量采用坚固的结构，并避免激光干扰源的存在。
其次，选择合适的测量范围和灵敏度也很关键。
根据大坝的实际情况和需求，选择适合的激光位移传感器，可以提高测量的准确性和灵敏度。
另外，对传感器进行定期的维护和校准也是优化的重要方法。
定期的维护和校准可以保证传感器的性能和准确性，延长传感器的使用寿命。
此外，激光位移传感器在大坝观测仪器中的应用还可以和其他传感器相结合，以提高测量的准确性和全面性。
激光位移传感器功能及相关参数介绍
激光位移传感器，就是以微米（μm）为单位，测量物体的高度、厚度、距离等的传感器，用来检测物体的「有/无」而位移传感器则用于测量「物体移动了几mm的距离」，因此使用较为广泛。
由于这一传感器具备多种优势，从而其具有的功能也较为多样化：
1、量程可设置，至大40 米
2、分辨率1mm，精度1.5mm+d*万分之5
3、数码管实时显示测量结果
4、LED 状态显示
5、电压模拟输出
6、越限继电器输出（支持NPN/PNP）
7、测量距离矫正
8、基本参数设定
9、RS485 接口，支持Modbus RTU 协议
引出线介绍
①黑色，GND；②白色，+24VDC；③蓝色，RS485 A；④紫色，RS485 B；
⑤灰色，4mA~20mA 电流输出
主要参数指标
表1 主要参数指标
以上就是相关内容的介绍，希望对大家了解这一问题会有更多的帮助，同时如有这方面的兴趣或需求，可以咨询一下南京凯基特电气有限公司。
激光位移传感器测量原理
激光位移传感器测量原理
激光位移传感器是一种新型的安全性监测系统，它能够帮助管理者实时监测机器的操作情况和安全状态。
激光位移传感器的核心元件就是激光器。
它被安装在探测器外，探测器将激光定向发射到指定的机器工作表面上。
激光器发出的激光会反射到探测器上，当探测到机器上物体发生位移时，反射激光会发生变化，探测到的位移值就通过激光反射器传递给探测器。
激光探测器能够反映出物体表面的位移，但是不能准确测量本身的尺寸。
为了得到准确的尺寸，就需要将探测器与激光源的距离作为参考，结合激光的反射角度和激光的衰减程度来计算出位移值。
这个计算公式就是激光位移传感器计算物体尺寸的核心。
激光位移传感器有以下几个主要特点：
（1）灵敏度高：反应能力强，提供了精确的位移信号。
（2）精度高：可以根据实际需要提供准确的位移数据，不受其他因素的影响。
（3）响应速度快：可以通过控制参数来提高响应速度，适用于各种快速变化的环境中。
（4）工作稳定性好：只要安装准确，系统的稳定性即可保证，可以实现长时间无故障运行。
（5）安装容易：可以根据使用场合易于安装，独立使用时无需多余的连接线。
激光位移传感器在安全性监测与控制方面发挥着重要作用，是机器安全监测的工具，具有高精度，安装简单，反应速度快的特点，深受工程师和使用者喜爱。
激光位移传感器的工作原理
激光位移传感器的工作原理
激光位移传感器是一种使用激光技术测量物体位移的传感器。
其工作原理基于光的干涉原理和三角测量原理。
激光位移传感器一般由激光发射器和接收器组成。
激光发射器发出一束激光，激光束被物体反射后经过光学透镜汇聚到接收器上。
接收器接收到的激光信号被转换为电信号，并通过电路处理得到位移信息。
在测量中，激光束照射在被测物体上的某一点上。
被测物体表面上的点作为光的反射面，反射回来的光会与发射的光发生干涉。
干涉产生的光程差与物体与传感器的距离成正比。
通过测量这个光程差的变化，可以求得物体与传感器之间的距离变化，即位移。
具体测量时，利用三角函数的关系，将物体与传感器之间的距离变化转化为光程差的变化。
通过测量光程差的变化，再经过一系列的信号处理，可以得到物体的位移信息。
激光位移传感器的工作原理可以用来测量微小的位移，具有高精度、高灵敏度、非接触和快速响应等特点。
在许多工业和科学领域，激光位移传感器都被广泛地应用于位移测量、振动分析、材料力学测试等。
激光位移传感器三角法位移测量原理的流程讲解
激光位移传感器三角法位移测量原理的流程讲解激光位移传感器三角法位移测量原理的流程讲解一、引言激光位移传感器是一种常用的测量设备，广泛应用于自动化控制、机械制造、光学仪器等领域。
它通过利用激光束的干涉原理，实现对物体位移的精确测量。
本文将从深度和广度的角度，详细讲解激光位移传感器使用的三角法位移测量原理的流程，并分享笔者的个人观点和理解。
二、激光位移传感器三角法位移测量原理的介绍三角法位移测量原理是基于几何三角学的原理，通过测量激光束入射角度和反射角度的变化，进而计算出物体的位移。
该原理的基本思想是，根据光线的入射角度和反射角度之间的关系，利用三角函数计算出位移的大小。
下面是激光位移传感器三角法位移测量的流程讲解：1. 激光束发射：激光位移传感器首先通过一个激光发射器发射一束平行的单色激光束。
2. 光束照射：激光束照射到待测物体表面，产生可见光的反射。
3. 反射光线接收：激光位移传感器中的接收器接收到反射光线，其中包括入射角度和反射角度的信息。
4. 角度测量：接收到的反射光线经过光电元件转化为电信号，进而通过电子元件测量入射角度和反射角度。
5. 位移计算：根据几何三角学的原理，利用三角函数计算出位移的大小。
一般情况下，我们可以通过测量入射角度和反射角度的差值，结合被测物体与传感器之间的距离关系，计算出位移的数值。
三、激光位移传感器三角法位移测量原理的优点和应用激光位移传感器的三角法位移测量原理具有多种优点和广泛的应用。
该原理具有高精度和快速响应的特点，能够实时准确地测量物体的位移。
该原理适用于不同材料和表面状态的物体，具有广泛的适用性。
激光位移传感器可以实现非接触测量，不会对被测物体造成损伤。
激光位移传感器广泛应用于各个领域，如自动化控制中的位置测量、机械制造中的位移检测等。
四、个人观点和理解从个人角度来看，激光位移传感器三角法位移测量原理是一种非常有价值的测量方法。
它通过光学原理和数学三角函数的运算，实现了高精度和快速响应的位移测量。
hl-g108-a-c5激光位移传感器说明书
hl-g108-a-c5激光位移传感器说明书一、概述HL-G108-A-C5激光位移传感器是一款高精度、高稳定性的激光测距传感器。
它采用先进的激光技术，能够快速、准确地测量目标物体与传感器之间的距离，并将测量结果以数字信号输出。
二、特性1.高精度：HL-G108-A-C5激光位移传感器具有高达0.1微米的测量精度，能够满足对精确测量要求的应用场景。
2.高稳定性：传感器采用先进的温度补偿技术，能够在不同环境温度下保持稳定的测量性能。
3.宽测量范围：传感器的测量范围可根据实际需求调整，最大可达500毫米。
4.快速响应：传感器能够以每秒1000次的频率进行测量，并实时输出结果，满足对快速响应的应用需求。
5.简单易用：传感器采用直观的用户界面设计，操作简单，用户只需按照说明书进行连接和设置即可正常使用。
6.多种输出模式：传感器支持RS232、RS485和模拟电压输出等多种输出模式，可与不同设备进行通信和数据传输。
三、应用领域HL-G108-A-C5激光位移传感器在许多领域都有广泛应用，包括但不限于以下领域：1.自动化生产线：传感器可用于测量机器人、物料搬运设备等的位移，实现自动化控制和监测。
2.机械加工：传感器可用于测量工件的尺寸和位置，帮助提高机械加工的精度和效率。
3.电子设备制造：传感器可用于测量电子元件的位置和间距，确保产品质量和一致性。
4.医疗器械：传感器可用于测量患者体表与医疗器械的距离，提供准确的医疗数据。
四、安装和操作1.安装：将传感器固定在需要测量的位置，确保传感器与目标物体之间的距离在测量范围内。
2.连接：根据说明书连接传感器与相应设备，确保连接稳固可靠。
3.设置：按照说明书进行参数设置，包括测量范围、输出模式等。
4.使用：将目标物体放置在传感器测量范围内，传感器将自动进行测量，并将结果输出到相应设备。
五、注意事项1.请避免将传感器暴露在强光源下，以免影响测量精度。
2.请避免将传感器安装在振动较大的环境中，以免影响测量稳定性。
激光位移传感器 原理
激光位移传感器原理一、激光位移传感器的基本原理激光位移传感器是一种利用激光测量物体位置和距离的设备。
它的基本原理是通过发射一束激光，将其照射到被测物体上，然后接收反射回来的激光，通过计算反射时间或者反射角度等参数，来确定被测物体的位置或者距离。
二、激光位移传感器的结构1. 激光发射器：用于产生一束高能量密度、单色性好、方向性强的激光束。
2. 光学系统：包括凸透镜、反射镜等元件，用于将激光束聚焦到被测物体上，并将反射回来的信号重新聚焦到接收器上。
3. 接收器：用于接收反射回来的信号，并将其转化为电信号。
4. 信号处理系统：对接收到的电信号进行处理，得出被测物体的位置或者距离信息。
三、激光位移传感器的工作原理1. 时间法时间法是一种常见的工作原理。
它利用了速度不变定律，即在同样介质中，光速不变。
当激光束照射到被测物体上时，会有一部分光线被反射回来，经过接收器接收后，可以计算出反射时间t。
由于光速不变，可以通过计算t×c/2得出被测物体的距离，其中c为光速。
2. 三角法三角法是一种基于几何学原理的工作原理。
它利用了激光束到达被测物体和反射回来的路径长度差ΔL与物体距离d之间的关系，即ΔL=2d sinθ，其中θ为激光束与被测物体之间的夹角。
通过测量θ和ΔL，可以计算出被测物体的距离。
3. 相移法相移法是一种基于干涉原理的工作原理。
它利用了激光束照射到被测物体上后所产生的干涉条纹来确定被测物体的位置或者变形情况。
在相移法中，需要通过改变激光束相位来获得不同干涉条纹图像，并进行处理得出被测物体信息。
四、激光位移传感器的应用1. 工业自动化：激光位移传感器可以用于机器人、自动化生产线等场合，实现对被测物体位置和距离的精确测量。
2. 航空航天：激光位移传感器可以用于航空航天领域中的飞行姿态控制、导航等方面。
3. 医疗领域：激光位移传感器可以用于医疗领域中的眼科手术、牙科治疗等方面，实现对被测物体位置和距离的精确测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着21 世纪的到来,人们开始进入了以知识经济为特征的信息时代, 微电子技术、计算机技术、通讯网络技术及自动化技术高速发展的同时, 作为工业自动化技术工具的自动化仪表及装置也向数字化、智能化、网络化发展。
传感器技术、计算机技术和通讯技术一起构成了现代信息的三大基石。
而非接触检测可以克服接触式检测的不足，对于各种测量目标都可以
提供高灵敏度、高精度、高效率的数据采集，从而实现对被测物各种参
数的非接触测量。
它不会造成被测表面的划伤和损坏，对各种材料制成
的工件皆可实现测量。
非接触检测的最大优点是在被检测物体加工过程
中便可实现测量。
非接触检测的最大优点是在被测物体加工过程中便可
对其进行测量，即在线实时检测，从而实现对加工过程的控制，降低废
品率，可大大节省检测时间，提高生产效率，这是接触式检测方式所无
法比拟的。
目前，非接触检测主要以激光检测和红外探测为为代表，而激光检
测技术是最先进应用最广泛的检测技术之一。
可实现高精度、高效率、
非接触在线检测。
对于解决国防及民用工业生产中的产品零件检测难题
起到了及其重要的作用。
传感器是利用某种转换原理, 将物理的、化学的、生物的等外界信号变成可以直接测量的电信号的装置。
在实现生产自动化的过程中,采用适当的传感器(能满足系统要求的长期稳定性、可靠性、精确度
等性能指标) 是十分重要的。
传感器是现代检测与控制系统中必不可少的组成部分,它的好坏直接关系到整个系统的成败。
在传感器测量技术中, 越来越广泛地运用了超声、微波、激光等声、光、电技术来解决不同工业领域中遇到的特殊测量问题和提高性能的要求。
激光器作为一种新型光源, 与普通光源有显著的不同。
他利用受激发射原理和激光腔的滤波效应,使所发光波具有一系列新的特点。
激光检测技
术是最先进应用最广泛的检测技术之一。
可实现高精度、高效率、非接触在线检测。
2 激光位移传感器的测量原理
激光位移传感器是一种非接触式的精密激光测量系统, 它具有适应性强、速度快、精度高等特点,适用于检测各种回转体、箱体零件的尺寸和形位误差。
该传感器可与快速的反馈跟踪系统配合使用, 能够准确快速地测出表面的形状与轮廓。
它克服了接触式检测中的诸多缺点, 既提高了检测速度, 又保护了被测工件表面免受划伤及防止测量头变形。
激光位移传感器主要应用在高灵敏度、高精度的位移、角度、同轴度的非接触测量与校准领域。
目前, 国外此类传感器的研究处于领先水平, 已经有比较成熟的产品, 但价格昂贵。
我国在这方面研究也有诸多报道,但是没有类似的产品出现。
整体看来,我国还处在实验室研究阶段,针对某一方面的应用,没有广泛应用的产品出现。
而实际应用中, 要求传感器要有紧凑的结构,抗干扰能力强,较高的测量精度, 而且对外界环境及待测表面的变化有一定的自适应能力。
激光位移传感器设计采用了光三角测量原理,如图1 所示：
激光位移传感器工作时, 半导体激光器发出的高斯光束经发射光学系统L1 会聚在被测物体表面O(被测点),从而形成一很小的散射光斑,接收成像光学系统L2 则将其成像在CCD 的光敏面O' 点处,当被测
物体表面相对测头的位置发生变化时, 即光斑由O 点移动到O1 或O2 点时,其共轭像点也必然发生变化,即由O' 相应的移动到O1' 和O2' 处。
3 激光位移传感器检测电路的实验硬件设计
激光位移传感器检测电路设计中要注意几个问题：①激光位移传感器输出微弱的电流信号, 选用的运算放大器的偏置电流与失调电压要
足够小, 使其相对于被测量可以忽略; ②激光位移传感器两路电流
信号处理电路要对称,并且同时采样;③实际工作中激光位移传感器
输出信号的波动比较大,因此要有可调节的放大倍数, 使AD 转换器
的输入在合适的范围内,提高转换的精度;④当环境变化比较大时,可调节激光器的输出功率。
本传感器的测量系统的主要组成如图2。
一维激光位移传感器输出电流信号,经过电流电压转换电路转换为适当的小电压信号。
然后经过不同放大倍数的放大电路放大,进行AD 转换。
单片机控制AD 转换, 读取各路转换结果,并选择理想放大倍数的转换结果。
当被测面的光学特性变化较大时, 可以通过调节激光器的输出功率来得到合适的
转换结果。
PC 机与单片机实时通信,显示测量结果以及发送控制信号。
图3 为整个系统的硬件框图。
从图中可以看出,该传感器的系统设计分为两部分,一部分是由模拟电路构成的,激光头内的发光二极
管发射的激光照射到被测物体上, 当被测物在微动平台的控制下水
平移动时, 激光头内的四象限感测器接收到的反射光的光强会发生
变化, 转换成电压信号后再经过CXA1782 电路的放大和比较后,再经过音圈马达驱动器的处理后,驱动音圈电机带动物镜朝聚焦平面移动, 聚焦误差信号F E S 变为零, 这时聚焦良好,CXA1782 会输出一个FKO 信号(FOK 信号是聚焦良好标志)。
另一部分是由数字电路构成的DSP 控制部分,通过ADSP2181 去控制激光头平稳的上下移动, 调整激光头与被测物体的相对位置,总会找到一个聚焦良好的位置,即FKO 信号为高电平,通过微动平台使被测物体也上下移动, 这个聚焦良好的位置就发生改变,这个改变量即为被测物体的位移。
这种方法称为自动搜寻法。
将这两种方法相结合, 大量程较低分辨率的测量和小量程高分辨率的测量。
各部分功能如下：
(1)前置信号处理器
前置信号处理器主要的功能是将激光头拾取的光电信号进行放大和限幅处理,产生RF 射频放大信号,此信号经过EMF 解调电路和解码电路,同时将RF 信号进行处理,产生聚焦伺服控制误差信号FES。
另外,辅助光敏检测器拾取的光电信号经过放大处理后产生循迹伺服控制误差信号TES。
(2)聚焦OK(FOK)信号检测
聚焦OK 信号是聚焦伺服良好的象征,物镜在聚焦伺服控制电路的作用下作上下移动, 在正常情况下必然会达到最佳聚焦点,从而产生聚焦OK 信号。
(3)缺损(DEFECT)信号检测
缺损检测信号是判断RF 信号是否正常的重要依据。
当RF 信号有缺损时,缺损检测电路将输出控制信号去控制缺损修正电路动作,对缺损部分进行修正。
(4)聚焦伺服电路
聚焦伺服控制电路在整个系统中作用很重要。
从聚焦误差放大器输出的聚焦误差信号FES 分为两路,一路送到聚焦过零(FZC)检测放大电路,产生聚焦过零检测信号,用于聚焦搜索控制;另一路FES 信号经过聚焦相位补偿和反向放大经激励后驱动聚焦线圈上下移动。
5 影响传感器测量精度的因素及消除方法
传感器的影响因素主要有：暗电流和外界杂散光对激光位移传感器器件本身的影响;光学系统的像差;激光位移传感器检测电路的误差;温度飘移等。
暗电流和外界杂散光是影响激光位移传感器的主要因素。
当没有光照射在激光位移传感器上, 激光位移传感器两端电极中产生的电流称为暗电流。
激光位移传感器的暗电流与其偏置电压和温度有关。
外界均匀杂散光也可产生附加电流。
消除暗电流和附加电流方法主要有：①采用窄带滤光片过滤杂散光,但只能滤去频率和激光源波长相差较远的杂散光;②调制法,通过把信号高频调制,然后低通滤波的方法消除暗电流和杂散光的影响;③采样保持法, 分别对打开和关闭激光源这两种情况下的激光位移传感器输出信号采样, 因此
暗电流和杂散光的影响可以通过两信号的取差消除。
检测电路的误差包括电路的噪声、飘移及两输入端放大电路不对称。
仔细匹配放大器、电阻等元件的性能参数, 选用高质量的AD 转换器,可以有效的减小检测电路引起的误差。
温度对激光位移传感器暗电流及其他参数有一定的影响,因此在测量过程中要尽量保持环境温度的稳定。
被测表面的材料性质也是影响测量精度的重要因素。
一般包括：被测面的倾斜;被测面的粗糙程度;被测面的光学特性。
测量前,要仔
细研究被测面的特性,保持激光垂直照射在被测面上。
影响激光位移传感器系统性能的另一个重要因素为后续处理电路的设计,电路主要是对信号进行放大、补偿、滤波及消除噪声等处理,电路设计的合理对改善系统自动聚焦的能力很有帮助,虽然已经基本符合设计要求,但是仍然有需要改进的地方,这就需要进一步的研究来发现问题并加以解决,使系统设计得到更加的完善。
