激光位移传感器
激光位移传感器三角法位移测量原理的流程讲解
文章标题：深度探讨激光位移传感器三角法位移测量原理激光位移传感器是一种常用的高精度位移测量设备，其原理基于三角法。
在工业生产和科学研究中，激光位移传感器被广泛应用于各种需要精密测量的领域，如机械加工、材料测试、建筑工程等。
本文将从深度和广度的角度对激光位移传感器三角法位移测量原理进行全面探讨，旨在帮助读者全面理解和掌握这一重要原理。
一、激光位移传感器的工作原理激光位移传感器是通过激光束测量目标物体表面到传感器本体的距离，从而实现对目标物体位移的测量。
激光位移传感器内部包含激光器、接收器和信号处理器等关键部件，其工作原理基于激光的反射和回波时间的测量。
激光位移传感器能够实现高精度的位移测量，其原理基于三角法。
二、激光位移传感器三角法位移测量原理的流程讲解2.1 发射激光束当激光位移传感器开始工作时，激光器内的激光束被发射出去，同时记录下发射的时间t1。
2.2 激光束照射目标物体激光束照射到目标物体表面后，被反射回激光位移传感器，同时记录下接收的时间t2。
2.3 计算激光束的传播时间利用激光发射和接收的时间差Δt=t2-t1，结合光速c，可以计算出激光束的传播时间。
根据传播时间和光速的关系，可以得到激光束从传感器到目标物体表面再返回传感器的距离。
2.4 计算目标物体的位移通过测量激光束的传播时间和目标物体的距离，可以计算出目标物体的位移。
激光位移传感器利用三角法原理，通过测量激光束的传播时间和目标物体的距离，实现对目标物体位移的精确测量。
三、总结回顾激光位移传感器的三角法位移测量原理是基于激光的反射和回波时间的测量，通过测量激光束的传播时间和目标物体的距离，实现对目标物体位移的精确测量。
这一原理在工业生产和科学研究中具有重要的应用价值，对于提高生产效率和实现精密测量起着至关重要的作用。
对激光位移传感器三角法位移测量原理进行深入的了解和掌握，对于工程技术人员和科研人员来说是至关重要的。
个人观点与理解经过对激光位移传感器三角法位移测量原理的深入研究和思考，我认为这一原理的实现过程虽然复杂，但其基本原理是相对简单的。
激光位移传感器的工作原理
激光位移传感器的工作原理激光位移传感器是一种利用激光技术测量目标物体与传感器之间距离或位移的设备。
它广泛应用于工业自动化、机器人导航、三维建模等领域。
激光位移传感器的工作原理可简单概括为发射激光束，接收并分析激光束被目标物体反射后的特性，最后计算出位移值。
激光发射器通常使用激光二极管或激光二极管阵列。
它们能够产生连续波或脉冲激光束。
激光束被发射后，聚焦成一个很小的光斑，射向目标物体。
接收器通常采用光电二极管或光电二极管阵列。
当激光束照射到目标物体上时，一部分光会被目标物体表面反射回来。
接收器接收到反射光，并将其转化为电信号。
信号处理模块对接收到的电信号进行放大和滤波处理。
由于反射光的强度会随着目标物体与传感器的距离变化而变化，信号处理模块需要将这些微弱的信号放大到合适的水平，以便后续处理。
计算模块对处理后的信号进行分析和计算。
首先，它需要将信号转化为距离或位移值，并校准传感器的误差。
通常，该模块会采用时间差法、三角法或干涉法等测量原理来计算出位移值。
然后，它还可以结合其他传感器的数据，进行更精确的位移测量和姿态估计。
1.时间差法：利用激光束从发射到接收的时间差来计算位移。
当激光束照射到目标物体上后，通过测量激光束从发射到接收的时间差，可以计算出目标物体与传感器之间的距离。
2.三角法：利用三角形的几何关系来计算位移。
激光位移传感器通常采用三角形的基线法或多基线法。
基线法是通过测量激光束在同一平面上的两个不同位置的反射点，根据它们与传感器之间的距离和角度，计算出目标物体到传感器的距离和位移。
多基线法则是在三维空间中使用多个不同位置的激光束测量点，通过测量这些点之间的距离和角度关系，计算出目标物体的三维位置和姿态。
3.干涉法：利用激光束的干涉来计算位移。
激光位移传感器通常使用相干激光束，将其分为参考光和测量光。
参考光是由激光器发出的一束光，经过分束器分成两束，其中一束作为参考光束，另一束经过反射器射向目标物体，被目标物体反射后，再次经过反射器和分束器的合并，并与参考光束相干干涉。

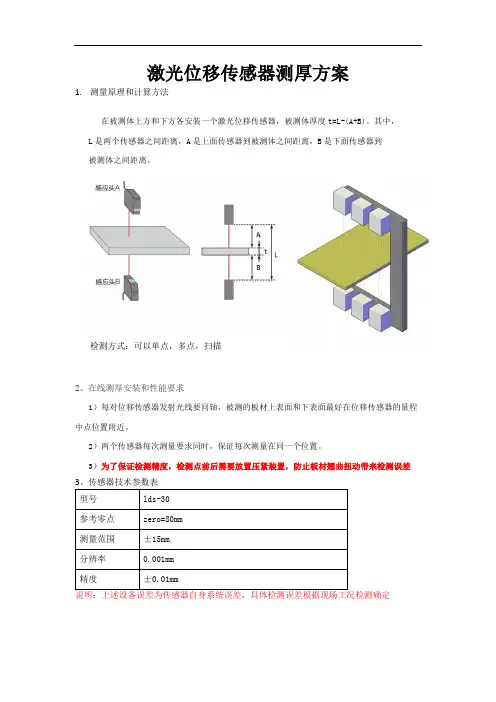

激光位移传感器测厚方案
激光位移传感器测厚方案
1.测量原理和计算方法
在被测体上方和下方各安装一个激光位移传感器，被测体厚度t=L-(A+B)。
其中，L是两个传感器之间距离，A是上面传感器到被测体之间距离，B是下面传感器到
被测体之间距离。
检测方式：可以单点，多点，扫描
2、在线测厚安装和性能要求
1）每对位移传感器发射光线要同轴，被测的板材上表面和下表面最好在位移传感器的量程中点位置附近。
2）两个传感器每次测量要求同时，保证每次测量在同一个位置。
3）为了保证检测精度，检测点前后需要放置压紧装置，防止板材翘曲扭动带来检测误差
型号lds-30
参考零点zero=80mm
测量范围±15mm
分辨率0.001mm
精度±0.01mm
说明：上述设备误差为传感器自身系统误差，具体检测误差根据现场工况检测确定。
激光位移传感器三角法位移测量原理的流程讲解
激光位移传感器三角法位移测量原理的流程讲解激光位移传感器三角法位移测量原理的流程讲解一、引言激光位移传感器是一种常用的测量设备，广泛应用于自动化控制、机械制造、光学仪器等领域。
它通过利用激光束的干涉原理，实现对物体位移的精确测量。
本文将从深度和广度的角度，详细讲解激光位移传感器使用的三角法位移测量原理的流程，并分享笔者的个人观点和理解。
二、激光位移传感器三角法位移测量原理的介绍三角法位移测量原理是基于几何三角学的原理，通过测量激光束入射角度和反射角度的变化，进而计算出物体的位移。
该原理的基本思想是，根据光线的入射角度和反射角度之间的关系，利用三角函数计算出位移的大小。
下面是激光位移传感器三角法位移测量的流程讲解：1. 激光束发射：激光位移传感器首先通过一个激光发射器发射一束平行的单色激光束。
2. 光束照射：激光束照射到待测物体表面，产生可见光的反射。
3. 反射光线接收：激光位移传感器中的接收器接收到反射光线，其中包括入射角度和反射角度的信息。
4. 角度测量：接收到的反射光线经过光电元件转化为电信号，进而通过电子元件测量入射角度和反射角度。
5. 位移计算：根据几何三角学的原理，利用三角函数计算出位移的大小。
一般情况下，我们可以通过测量入射角度和反射角度的差值，结合被测物体与传感器之间的距离关系，计算出位移的数值。
三、激光位移传感器三角法位移测量原理的优点和应用激光位移传感器的三角法位移测量原理具有多种优点和广泛的应用。
该原理具有高精度和快速响应的特点，能够实时准确地测量物体的位移。
该原理适用于不同材料和表面状态的物体，具有广泛的适用性。
激光位移传感器可以实现非接触测量，不会对被测物体造成损伤。
激光位移传感器广泛应用于各个领域，如自动化控制中的位置测量、机械制造中的位移检测等。
四、个人观点和理解从个人角度来看，激光位移传感器三角法位移测量原理是一种非常有价值的测量方法。
它通过光学原理和数学三角函数的运算，实现了高精度和快速响应的位移测量。

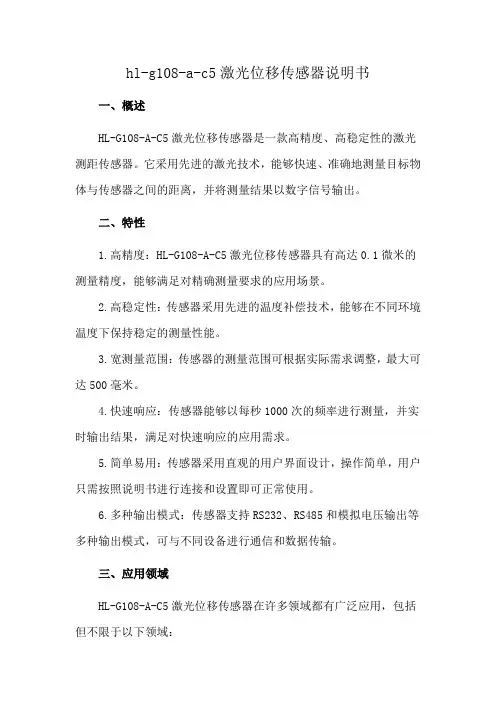

hl-g108-a-c5激光位移传感器说明书
hl-g108-a-c5激光位移传感器说明书一、概述HL-G108-A-C5激光位移传感器是一款高精度、高稳定性的激光测距传感器。
它采用先进的激光技术，能够快速、准确地测量目标物体与传感器之间的距离，并将测量结果以数字信号输出。
二、特性1.高精度：HL-G108-A-C5激光位移传感器具有高达0.1微米的测量精度，能够满足对精确测量要求的应用场景。
2.高稳定性：传感器采用先进的温度补偿技术，能够在不同环境温度下保持稳定的测量性能。
3.宽测量范围：传感器的测量范围可根据实际需求调整，最大可达500毫米。
4.快速响应：传感器能够以每秒1000次的频率进行测量，并实时输出结果，满足对快速响应的应用需求。
5.简单易用：传感器采用直观的用户界面设计，操作简单，用户只需按照说明书进行连接和设置即可正常使用。
6.多种输出模式：传感器支持RS232、RS485和模拟电压输出等多种输出模式，可与不同设备进行通信和数据传输。
三、应用领域HL-G108-A-C5激光位移传感器在许多领域都有广泛应用，包括但不限于以下领域：1.自动化生产线：传感器可用于测量机器人、物料搬运设备等的位移，实现自动化控制和监测。
2.机械加工：传感器可用于测量工件的尺寸和位置，帮助提高机械加工的精度和效率。
3.电子设备制造：传感器可用于测量电子元件的位置和间距，确保产品质量和一致性。
4.医疗器械：传感器可用于测量患者体表与医疗器械的距离，提供准确的医疗数据。
四、安装和操作1.安装：将传感器固定在需要测量的位置，确保传感器与目标物体之间的距离在测量范围内。
2.连接：根据说明书连接传感器与相应设备，确保连接稳固可靠。
3.设置：按照说明书进行参数设置，包括测量范围、输出模式等。
4.使用：将目标物体放置在传感器测量范围内，传感器将自动进行测量，并将结果输出到相应设备。
五、注意事项1.请避免将传感器暴露在强光源下，以免影响测量精度。
2.请避免将传感器安装在振动较大的环境中，以免影响测量稳定性。

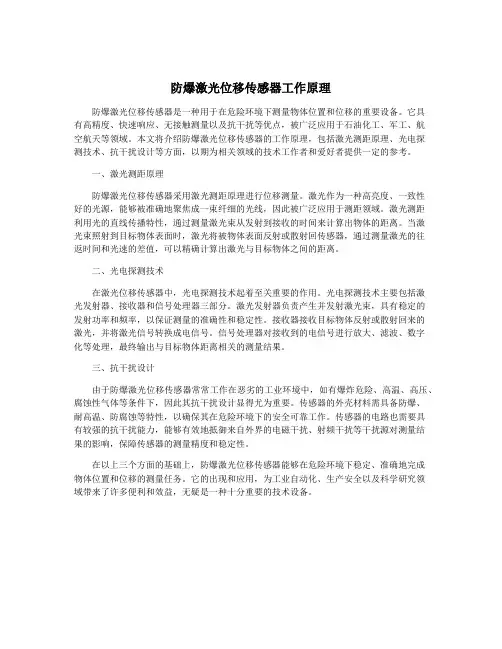

防爆激光位移传感器工作原理
防爆激光位移传感器工作原理防爆激光位移传感器是一种用于在危险环境下测量物体位置和位移的重要设备。
它具有高精度、快速响应、无接触测量以及抗干扰等优点，被广泛应用于石油化工、军工、航空航天等领域。
本文将介绍防爆激光位移传感器的工作原理，包括激光测距原理、光电探测技术、抗干扰设计等方面，以期为相关领域的技术工作者和爱好者提供一定的参考。
一、激光测距原理防爆激光位移传感器采用激光测距原理进行位移测量。
激光作为一种高亮度、一致性好的光源，能够被准确地聚焦成一束纤细的光线，因此被广泛应用于测距领域。
激光测距利用光的直线传播特性，通过测量激光束从发射到接收的时间来计算出物体的距离。
当激光束照射到目标物体表面时，激光将被物体表面反射或散射回传感器，通过测量激光的往返时间和光速的差值，可以精确计算出激光与目标物体之间的距离。
二、光电探测技术在激光位移传感器中，光电探测技术起着至关重要的作用。
光电探测技术主要包括激光发射器、接收器和信号处理器三部分。
激光发射器负责产生并发射激光束，具有稳定的发射功率和频率，以保证测量的准确性和稳定性。
接收器接收目标物体反射或散射回来的激光，并将激光信号转换成电信号。
信号处理器对接收到的电信号进行放大、滤波、数字化等处理，最终输出与目标物体距离相关的测量结果。
三、抗干扰设计由于防爆激光位移传感器常常工作在恶劣的工业环境中，如有爆炸危险、高温、高压、腐蚀性气体等条件下，因此其抗干扰设计显得尤为重要。
传感器的外壳材料需具备防爆、耐高温、防腐蚀等特性，以确保其在危险环境下的安全可靠工作。
传感器的电路也需要具有较强的抗干扰能力，能够有效地抵御来自外界的电磁干扰、射频干扰等干扰源对测量结果的影响，保障传感器的测量精度和稳定性。
在以上三个方面的基础上，防爆激光位移传感器能够在危险环境下稳定、准确地完成物体位置和位移的测量任务。
它的出现和应用，为工业自动化、生产安全以及科学研究领域带来了许多便利和效益，无疑是一种十分重要的技术设备。
CMOS激光位移传感器使用说明
CMOS激光位移传感器使用说明1.设备准备在开始使用CMOS激光位移传感器之前，需要将传感器连接到适当的电源和数据采集设备上。
确保传感器的电源和数据接口连接正确，并且没有松动或损坏的情况。
2.调整传感器位置在安装传感器时，需要确保传感器与被测物体之间的距离合适，并且传感器的激光光束能够准确地照射到被测物体表面。
根据被测物体的特点和测量要求，可以调整传感器的位置和角度，以获得最佳的测量效果。
3.设置测量参数在使用CMOS激光位移传感器之前，需要设置一些测量参数，以确保精确的测量结果。
根据被测物体的特性和测量需求，可以设置激光功率、采样频率、采样点数等参数。
确保这些参数能够适应被测物体的特性，并且满足预期的测量要求。
4.进行测量在设置好测量参数之后，可以开始进行测量。
将被测物体放置在传感器的激光光束下，并启动数据采集设备开始记录数据。
在测量过程中，确保被测物体保持相对静止，以免影响测量结果的准确性。
5.数据处理完成测量后，需要对采集到的数据进行处理和分析。
可以使用专门的数据处理软件或编程语言来计算被测物体的位移，并生成相应的报告或图表。
在进行数据处理时，需要考虑噪声、漂移等因素，以确保测量结果的准确性和可靠性。
6.注意事项在使用CMOS激光位移传感器时，需要注意以下事项：-避免将激光光束直接照射到眼睛，以免对视觉造成伤害。
-定期检查传感器的电源和数据接口，确保连接的可靠性。
-避免将传感器暴露在高温、高湿度、强磁场等恶劣环境中，以免影响传感器的性能和寿命。
-在测量过程中，避免将传感器与其他电磁干扰源放置在过近的位置，以免干扰测量结果的准确性。
7.维护和保养定期清洁传感器上的光学元件和接口，确保它们没有灰尘或污渍。
使用适当的清洗剂和软布进行清洁，避免使用尖锐物体刮擦传感器的表面。
总结：CMOS激光位移传感器是一种用于测量物体位移的高精度传感器。
使用时，需要正确连接传感器和数据采集设备，并调整传感器的位置和角度。
高晟传感 LDS-S2 系列激光位移传感器使用手册说明书
激光位移传感器LDS-S2系列使用手册文件状态：【】草稿【√】正式发布【】正在修改所有权声明该文档及其所含信息是常州高晟传感技术有限公司的财产，该文档及其所含信息的复制、使用及披露必须得到高晟传感公司的书面授权。
文档控制修改记录起止日期修改类型* 作者参与者版本备注2019-12-11 A Y.Q V1.02021-11-29 M Y.Q V2.0* 修改类型为A—Added M—Modified D—Deleted审阅人姓名职位审阅签字存档存档号地点/位置备注目录1概述 (5)2性能规格 (6)3安装使用 (7)3.1 应用场景 (7)3.2 使用规范 (8)3.3 工作量程 (9)4电气连接 (10)4.1 485接口定义 (10)4.2 0-10V接口定义 (11)4.3 4-20mA接口定义 (11)4.4 传感器IO接线说明 (12)4.5 传感器LED指示灯定义 (12)5通讯协议 (14)5.1 兼容旧版本SR指令（新客户跳过） (14)5.1.1 SR读取指令集 (14)5.2 新版私有协议 (16)5.2.1 FE读取指令集 (16)5.2.2 FA设置指令集 (17)5.3 Modbus RTU公版协议 (18)5.3.1 默认配置 (18)5.3.2 报文格式 (19)5.3.3 功能码定义 (19)5.3.4 数据格式 (21)6外形尺寸 (26)6.1 规格定义 (26)6.2 外形尺寸 (27)7更新说明 (28)1概述激光位移传感器(Laser Displacement Sensor)是常州高晟传感技术有限公司自主研发的高精密型产品，拥有多项核心发明专利，确保了产品的高精度、高重复性、高可靠性、高性价比，可广泛应用于3C制造生产线，机器人、数控中心、精密流水线等场景的在线、离线测量。
2性能规格标准型LDS-S2量程产品性能指标如下。
型号普通型RS485LDS-S2-10-D0 LDS-S2-20-D0 LDS-S2-50-D0 LDS-S2-100-DO LDS-S2-200-D0 普通型4-20mALDS-S2-10-D1 LDS-S2-20-D1 LDS-S2-50-D1 LDS-S2-100-D1 LDS-S2-200-D1 普通型0-10VLDS-S2-10-D2 LDS-S2-20-D2 LDS-S2-50-D2 LDS-S2-100-D2 LDS-S2-200-D2测量起点27mm 35mm 45mm 60mm 80mm 量程10mm 20mm 50mm 100mm 200mm分辨力0.5um 1um 2.5um 5um 10um重复精度±3um ±5um ±7.5um ±15um ±30um线性度±0.1%F.S. ±0.15%F.S. 采样频率Max.2kHz485输出Max.454hz（*注）/默认量程前段盲区输出0，后段盲区输出999.99999 温漂±0.05%F.S./ºC光源650nm半导体红光电源18-28VDC/100-1000mA体积60mm*55mm*26mm重量145g备注1、上述精度指标是在标准测试条件下得到（标准被测表面、标准测试环境、采样频率2KHz,取64次平均值）;2、高晟LDS-S2产品测量范围10mm-200mm量程为常用型号，其他量程产品不在本文描述，如有需求可咨询销售热线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器设计——激光位移传感器
背景介绍
随着21世纪的到来，人们开始进入了以知识经济为特征的信息时代。
此时各国航空航天、船舶等军事领域，及工业控制和农业现代化的不断发展，对位移传感器的需求量也不断上升，同时要求位移传感器不断地进行技术革新，不断地有新技术、新材料的运用，用以满足不同场合、不同环境条件的需求。
其中激光位移传感器等作为工业自动化技术工具的自动化仪表及装置正向数字化、智能化、网络化发展。
激光器作为一种新型光源，与普通光源有显著的不同。
它利用受激发射原理和激光腔的滤波效应，使所发光波具有一系列新的特点
同时，目前的激光检测技术可实现高精度、高效率、非接触在线检测。
在科学研究、工业生产、空间技术、国防等领域得到了广泛应用，是一种非常先进的测量技术。
目前需求量最多的激光位移传感器要数基于三角测量法的激光位移传感器，适用于检测各种回转体、箱体零件的尺寸和形位误差。
在零件的尺寸测量，三维轮廓测量，产品质量检测等领域极大地提高了测量效率和精度。
主要用途
激光位移传感器可精确非接触测量被测物体的位置、位移等变化，主要应用于检测物体的位移、厚度、振动、距离、直径等几何量的测量。
特点
激光位移传感器它是一种非接触式的精密激光测量系统,具有适应性强、速度快、效率高，精度高等特点
激光位移传感器系统的构成
系统主要由激光自准直发射、激光接收光学系统、CCD接收、光电运算处理电路和数据传输与显示等部分组成。
激光位移传感器的测量原理—三角测量法
激光位移传感器采用激光三角法测量原理测量系统发出的激光束经过聚焦后照射到被测物体表面，经漫反射后光线由成像透镜成像到光敏元件接受面上，通过光电转换器转换为电信号，电信号的输出大小仅与被测点的位置有关，当被测点高度发生变化，像点位置随之改变，引起传感器输出信号发生变化。
该传感器可与快速的反馈跟踪系统配合使用，能够准确快速地测出表面的形状与轮廓。
三角测量法优点
快速的反馈跟踪系统配合使用，能够准确快速地测出表面的形状与轮廓。
既提高了检测速度，又保护了被测工件表面免受划伤及防止测量头变形。
应用介绍
---在列车车轮直径动态测量上的应用
此模型对应的车轮半径公式为：
2211
11(L )2sin tan l L R l αα+=-
激光位移传感器主要技术指标和参数主要技术指标如下：
（1）测量误差：≤±0.5mm
（2）测量范围：90mm~390mm
（3）工作光源：激光波长650nm出瞳功率小于1mW工作指示光源：LED蓝光工作模式指示光源：红黄双色
（4）响应时间：＜0.1s
（5）最小分辨率：＜0.1mm
（6）数据输出：a LED数码显示；b RS-232标准数据输出
C标准模拟输出：0—﹢5v
（7）线性度：＜0.15%
（8）工作电压：DC15v—24v
（9）外形尺寸：100mm*50mm*26mm
主要参数如下：
量程：0.05-40米、70米、100米、200米
精度：±1毫米
输出频率：1-15Hz（取决于目标表面的反射率）激光：620-690nm红色可视激光；
激光等级：CLASS2
电压：4.8V-28V（标准5V）
数据接口：标配RS232（4-20mA、RS485、0-10V、RS422、0-5V、开光量输出可选）
工作温度：-10℃-50℃（温度范围可扩展至-40℃-70℃）
存储温度：-30℃-70℃
产品尺寸：153*87*38mm
重量：约400g。
