最新机械制图1—3章复习题

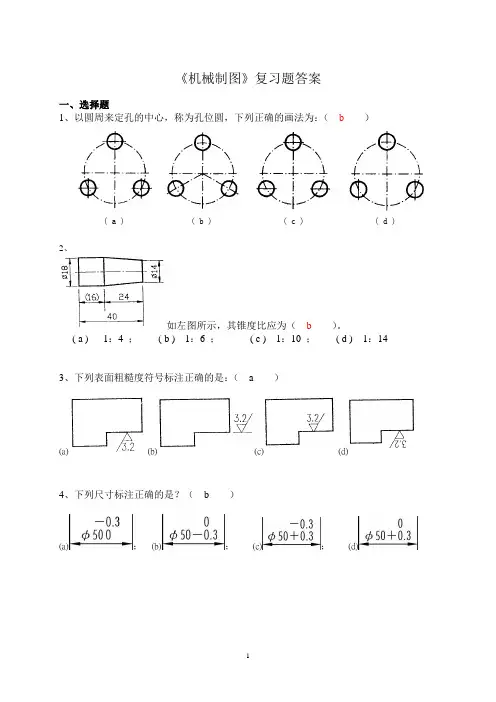

《机械制图》复习题答案.
1 《机械制图》复习题答案 一、选择题 1、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（ b ）
( a ) ( b ) ( c ) ( d ) 2、
如左图所示，其锥度比应为（ b ）。 ( a ) 1：4 ； ( b ) 1：6 ； ( c ) 1：10 ； ( d ) 1：14
3、下列表面粗糙度符号标注正确的是：（ a ）
(a)(b)(c)(d) 4、下列尺寸标注正确的是？（ b ）
(a)； (b)； (c)； (d) 2
5、下列螺纹画法正确的是（ b ）。 ( a ) ( b ) ( c ) ( d ) 6、已知主视图和俯视图，选择正确的左视图。（ d ）
⑴⑵⑶⑷
7. 已知立体的主视图和俯视图，则正确的左视图是( d )。 ( a ) ( b ) ( c ) ( d ) 3
8、下列三组剖视图，画得正确的是（ c ）。 9、下面四组重合的断面图中，正确的是（ b ）。 10、下面四组移出断面图中正确的是（ c ）。 (a) (b) (c) (d) 11、已知立体的主视图和俯视图，则正确的左视图是( b )。 4
12、已知立体的主视图和俯视图，则正确的左视图是( d )。 13、如下图所示，其锥度比应为（ d ）。 14、对于下列四组剖视图，判断正确的是？（ 4 ） 15、已知立体的主视图和俯视图，则正确的左视图是( b )。 5
16、图中表面粗糙度符号标注正确的有（ a ）处。 (a)2； (b)3； (c)4； (d)5。 17、已知主视图和俯视图，选择正确的左视图。（ c ）
二、作△EFG与 MNPQ的交线，并表明可见性。 ( a ) ( b ) ( c ) ( d )
n” p” q” m” e” f” g” e’ n’m’
p’q’ g’
Z
O f’ 6
三、求一般位置平面与投影面垂直面的交线，并判断可见性。 四、求两平面的交线MN，并判断可见性。 7 五、求圆柱被截切后的W面投影（虚线也要画出）。
机械制图复习题

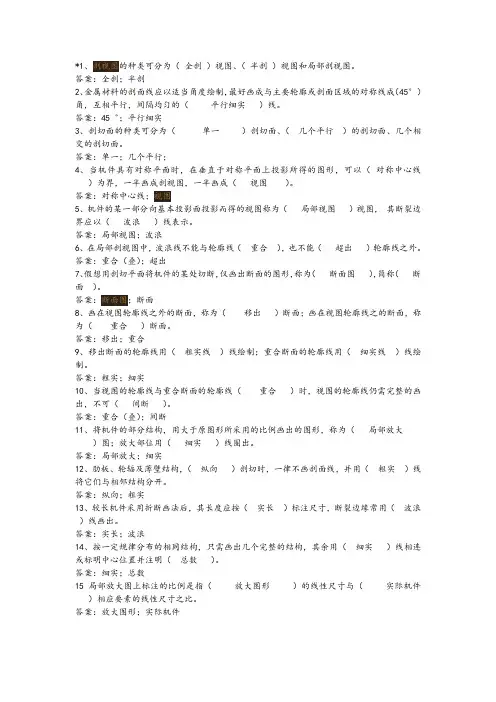

*1、剖视图的种类可分为（全剖）视图、（半剖）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（45°）角，互相平行，间隔均匀的（平行细实）线。
答案：45゜；平行细实3、剖切面的种类可分为（单一）剖切面、（几个平行）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（对称中心线）为界，一半画成剖视图，一半画成（视图）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（局部视图）视图，其断裂边界应以（波浪）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（重合），也不能（超出）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（断面图），简称（断面）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（移出）断面；画在视图轮廓线之的断面，称为（重合）断面。
答案：移出；重合9、移出断面的轮廓线用（粗实线）线绘制；重合断面的轮廓线用（细实线）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（重合）时，视图的轮廓线仍需完整的画出，不可（间断）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（局部放大）图；放大部位用（细实）线圈出。
答案：局部放大；细实12、肋板、轮辐及薄壁结构，（纵向）剖切时，一律不画剖面线，并用（粗实）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（实长）标注尺寸，断裂边缘常用（波浪）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（细实）线相连或标明中心位置并注明（总数）。
答案：细实；总数15局部放大图上标注的比例是指（放大图形）的线性尺寸与（实际机件）相应要素的线性尺寸之比。
机械制图复习题

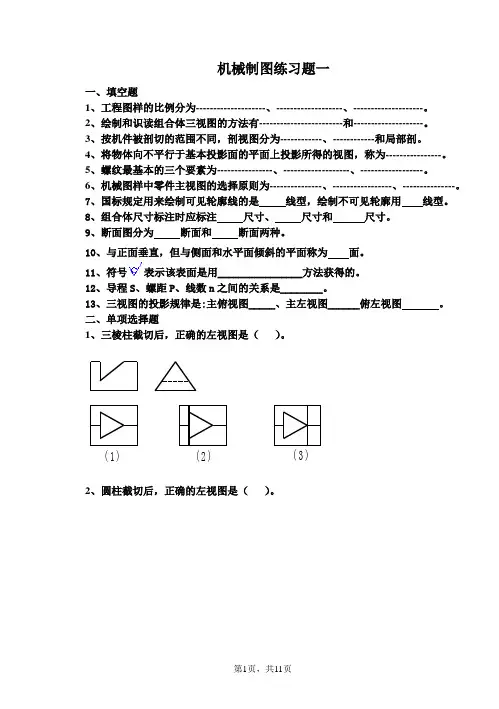

机械制图练习题一一、填空题1、工程图样的比例分为--------------------、-------------------、--------------------。
2、绘制和识读组合体三视图的方法有------------------------和--------------------。
3、按机件被剖切的范围不同，剖视图分为------------、------------和局部剖。
4、将物体向不平行于基本投影面的平面上投影所得的视图，称为----------------。
5、螺纹最基本的三个要素为----------------、-------------------、------------------。
6、机械图样中零件主视图的选择原则为---------------、-----------------、---------------。
7、国标规定用来绘制可见轮廓线的是线型，绘制不可见轮廓用线型。
8、组合体尺寸标注时应标注尺寸、尺寸和尺寸。
9、断面图分为断面和断面两种。
10、与正面垂直，但与侧面和水平面倾斜的平面称为面。
11、符号表示该表面是用________________方法获得的。
12、导程S、螺距P、线数n之间的关系是________。
13、三视图的投影规律是:主俯视图_____、主左视图______俯左视图。
二、单项选择题1、三棱柱截切后，正确的左视图是（）。
(1)(2)(3)2、圆柱截切后，正确的左视图是（）。
第1页，共11页3、球截切后画法正确的一组三视图是（）。
4、相贯线画法正确的是（）。
5、已知主、左视图，正确的俯视图是（）。
第2页，共11页6、正确的断面图是（）。
7、主视图采用全剖视，画法正确的是（）。
8、下列零件尺寸标注正确的是（）。
第3页，共11页9、下列钻孔结构尺寸标注正确的是（）。
10、下列内螺纹规定画法正确的是（）。
11、已知主、俯视图，正确的左视图是（）。
机械制图复习题
机械制图复习题-CAL-FENGHAI.-(YICAI)-Company One1机械制图复习题一、填空题（每空1分，共23分）。
1、在机械制图选线型，可见轮廓线用线，虚线是用于线，中心线、对称线则用线。
2、主俯视图长对正、、；为三视图的投影规律。
3、尺寸三要素_________、_________、尺寸数字。
4、侧垂线与H面_________，与W面_________，侧平线与V面_________，与W面_________。
（垂直、平行、倾斜）5、当线段平行于投影面时，得到的投影_________，具有_________性。
6、标注圆的直径尺寸时，应在数字前加注符号，标注球的直径符号为。
7、图框线用________画出；标题栏位于图框的________，图样上的书写的汉字采用体。
8、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________（不同/相同）。
9、图纸的基本幅面有五种，其中________纸最小。
10、绘图板是用来固定，丁字尺工作边有条。
11、螺纹按用途可分为__________、__________、__________、__________四类。
12、无论何种螺纹，旋向为左旋时均应在规定位置注写__________字样；未注者指__________螺纹。
13、模数m是设计、制造齿轮的重要__________，模数大，齿轮的承载能力__________。
14、键是标准件，一般有__________，，三种。
15、装配图是表达机器、部件或组件的图样，制定装配工艺规程，进行装配、检验、安装及维修的技术文件。
16、机器设计过程中是先画装配图，再拆画__________图。
拆画__________应在读懂装配图的基础上进行。
17、图纸基本幅面有五种，其中A0最大，最小。
图纸内有图框，图框通常用线绘制。
18、比例是指和实物相应要素线性尺寸之比。
比值大于1的称为比例。
《机械制图》复习题.docx
一、选择题（每小题1分，共15分）123456789101112131415A C CB AC BD C1角度尺寸在标注时，文字一律（A ）书写A.水平B.垂直C.倾斜2三视图是采用（ B ）得到的A、中心投影法B、正投影法C、斜投影法3已知物体的主、俯视图，正确的左视图是（A）o4已知物体的主、俯视图，错误的左视图是（A ）M □ Bx6看懂主、俯视图，想象出组合体的形状，找出错误的左视图___________2013-2014-2《机械制图》A卷第1页共1页2)0)曲5已知立体的主、俯视图, 正确的左视图是（B)oVA VfcOMM ■ CM—1■■M •■MH■■■■I • CM •: ——• $ j :!—□7在半剖视图中，剖视图部分与视图部分的分界线为： A.、细点画线B 粗实线、C 、双点画线8重合剖面的轮廓线都是用（）A.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制 9在半剖视图中半个视图与半个剖视图的分界线用（）o（A ）粗实线（B ）细实线（C ）细点画线（D ）波浪线 10重合剖面的轮廓线用（）线表示。
（A ）粗实 （B ）细实（C ）细点画 （D ）波浪11在卜•图中，选出止确的断面图（）o| 13基本视图主要用于表达零件在基本投影方向上的（ ）形状。
IA.内部B.外部C.前后D.左右12在下图中选出正确的剖视图。
（）B CJI i-nDA 8C 04A*A A-A A-ABCDd Gz) (CO二、判断题（每小题1分，共10分）1、国家制图标准规定，图纸大小叮以随意确定（）2、绘制机械图样时，尽量采用1： 1的比例（）3、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。
（）4、当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。
5、在装配图中，两相邻零件的接触表面和配合表面画一条线，不接触的表面画两条线，如果间隙较小，也可以画一条线（）6、金属材料的剖面符号是与水平成45。
机械制图复习题
机械制图复习题《机械制图》复习题⼀、填空：1、图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤虚线画出，尺⼨线和尺⼨界限⽤细实线画出，对称中⼼线和轴线⽤点画线画出。
2、完整的尺⼨标注由尺⼨线、尺⼨界线、尺⼨线终端和尺⼨数字组成。
3、尺⼨标注符号R20，Φ40：R表⽰半径，Φ表⽰直径。
4、⼯程常⽤的投影法分为两类中⼼投影法和平⾏投影法，其中正投影法属于平⾏投影法投影法。
5、根据三⾯投影能判断两点位置的上下、前后、左右关系，其中从正⾯投影可判断上下和左右关系、⽔平投影反映前后和左右关系、侧⾯投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图⾼平齐，俯视图、左视图宽相等。
7、当平⾯平⾏于圆柱轴线截切时，截交线的形状是矩形，当平⾯垂直于圆柱轴线截切时，截交线的形状是圆，当平⾯倾斜于圆柱轴线截切时，截交线的形状是椭圆。
8、正等轴测图的轴间⾓为120°。
9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：⼤径⽤粗实线线画，⼩径⽤细实线线画。
11．某图样上⼀⾓的度标为30°，该图样采⽤的⽐例为2:1，则该⾓的实际⼤⼩为30°。
12．标注锥度时，锥度符号应配置在基准线上上，图形符号的⽅向应与圆锥⽅向⽅向⼀致。
13．空间两点成为重影点的条件是空间两点必须有两对同名坐标对应相等,另⼀对同名坐标不相等。
14．当图形不能充分表达平⾯时，可⽤平⾯符号表⽰。
15．将机件的部分结构⽤___⼤于原图形所采⽤的⽐例_______________________画出的图形称为局部放⼤图。
17．两个形体表⾯相交⽽产⽣的交线称为_____相贯线____________⼆、选择题1．已知⽴体的主、俯视图，正确的左视图是。
（ B ）2据下列视图选择正确的左视图。
（ B ）3．点A在圆柱表⾯上，正确的两组视图是。
（B、D ）A B C D5、已知带有圆孔的球体的四组投影，正确的⼀组是。
机械制图复习题一
机械制图复习题一机械制图复习题一说明：1.用铅笔作图，用绘图工具作图；2.要求作图准确、线型清晰、字体端正、图面洁净；一、选择题1.过一条一般位置直线（）A.可作一正垂面B.可作一侧平面C.只能作一个一般位置平面D.可作一正平面2.设有一侧平线，其侧面投影（）A.有积聚性B.平行于OX轴C.反映实长，且α+β=90°D.反映实长，且β+γ=90°3.设有一正平面，其正面投影（）A.反映真形B.无正面迹线C.反映真形而无正面迹线D.反映真形且有正面迹线4.当两个直径相等的圆柱，其轴线相交成直角时，它们的相贯线为（）A.两条直线B.两个相同的椭圆C.两条双曲线D.一个是圆，一个是椭圆二、点线面作图题1.用换面法求平行四边形ABCD的真形。
2.已知线段AB对H面的倾角α=30°，完成该线段的另一投影。
3.在△ABC内取一水平线，使其距离H面10mm。
三、补画三视图四、截交线作图题已知正面、侧面投影，求水平投影。
五、相贯线作图题已知正面、水平投影，完成侧面投影。
机械制图复习题二一、选择题1.设有一正平线，其水平投影（）。
A.有积聚性B.平行于OX轴C.反映实长，且=90°D.反映实长，且α+β=90°2.已知△ABC的两投影，且a1b1=a1c1，ab=ac，则此三角形（）A.一般位置平面B.过X轴的平面C.侧垂面D. α=β的侧垂面3.设有一正垂面，其正面投影（）A.有积聚性B.反映α、β角，有正面迹线C.有积聚性，且反映α和γ角D.有积聚性，且反映β和γ角4.当两个直径相等的圆柱，其轴线相交成直角，其相贯线为（）A.两条直线B.两条双曲线C.一个是圆，一个是椭圆D.两个相同的椭圆二、点线面作图题1.用换面法求直线AB与△ADE的交点。
2.试求下列图形平面的交线，判别其可见性。
三、补画三视图四、截交线作图题已知正面投影，完成水平、侧面投影。
五、相贯线作图题根据水平、侧面投影，完成正面投影。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档 精品文档 阅卷 得 分
阅卷 得 分 2013年秋机械制图期末复习题库 一、填空（每空1分，共20分） 1、我国国家标准的代号是 。GB/T是指 。 2、比例是指图样中的 与 相应要素的线性尺寸之比。 3、绘制尺寸线、尺寸界线等时，应采用 线。 4、斜度是一直线对另一直线或另一平面的 程度。 5、锥度是正圆锥底圆直径与 之比。 6、标注尺寸的三要素分别是尺寸界线、 、 。 7、、正投影法的基本特性有真实性、 、 。 8、三视图之间的投影规律是 、 、宽相等。 9、物体左右之间距离为长，前后之间为 ，上下之间的距离为 。 10、用一段圆弧光滑连接另外两条已知线段（直线或圆弧）的作图方法称为 。 11、机械图样上采取粗、细两种线宽，其线宽比例是： 。 12、标题栏的位置在图框的 。 13、比例分为三种，分别是： 、 、原值比例。 14、通常规定，物体左右之间的距离为长， 之间的距离为宽， 之间的距离为高。 15、平面平行投影面，投影反映_________性，平面垂直投影面，投影反映_________性。 平面倾斜投影面，投影反映_________性。 16、主视图反映物体的_________和 __________ 相对应的位置关系。 17、俯视图反映物体的_________和 __________ 相对应的位置关系.
18、左视图反映物体的_________和 __________ 相对应的位置关系。 19、平行于一个投影面，垂直于另外两个投影面的平面称为_________， 垂直于一个投影面而倾斜于另外两个投影面的平面称为_________，与三个投影面都倾斜的平面称为________ _。
20、根据表面的几何性质，可以把立体分为___________体和 体。 21、正六棱柱由 个表面构面，其中它的上下端面为 形。 22、.由一个或者几个平面（截平面）切割立体表面而产生的交线称为 。 23、比例是 与其 相应要素的线性尺寸之比，其中 1：2 为 比例， 2：1 为 比例。 24、平行于圆柱轴线切割，其截交线为 。 垂直于圆锥轴线切割，其截交线为 。 25、图样中的尺寸以 单位。汉字应写成 体 26、平面切割球体时，截交线为 。 27、已知A（15、20、10），A点距离H面 ，A点距离V面 ， A点距离W面 。 28、在标注直径时，在数字前面应该加 ，在标注半径时应在数字前加 。 29、工程上常采用的投影法是 和 法，其中平行投影法按投射线与投影面是否垂直又分为 和 法。
30、常见的平面体有： 、棱锥，常见的曲面体有： 、 、球。 二、选择（共20分，每题2分）
1、投射线与投影面垂直的平行投影法称为 （ ） A、中心投影 B、斜投影法 C、正投影法 D、平行投影法 2、若机件太大或太小，为看图方便，则采用缩小或放大比例画图，如5：1属于 （ ）比例。
试卷编号 JXZT-A 精品文档
精品文档 A、放大 B、缩小 C、原值 C、真实 3、机件的每一尺寸一般应标注 （ ） A、一次 B、两次 C、三次 D、不限 4、.俯视图在主视图的 （ ） A、上方 B、下方 C、左方 D、右方 5、主视图与（ ）高平齐 A、俯视图 B、左视图 C、右视图 D、三个视图 6、俯视图反映了物体的（ ）和（ ）的相对位置关系。 （ ） A、上下 、左右 B、左右、前后 C、 上下、前后 D、左右、上下 7、一般位置直线 （ ） A、对三个投影面均倾斜 B、对一个投影面平行 C、对一个投影面垂直 8、投影面平行线，平行于正面的称为 （ ） A、水平线 B、正平线 C、铅垂线 D、一般位置直线 9、截交线为（ ）的平面图形 A、正面 B、放大 C、开放 D、封闭 10_________一般为封闭的空间曲线，特殊情况下可能是平面曲线或直线。（ ） A、过渡线 B、相贯线 C、侧垂线 D、点画线 11、铅垂面在水平面的投影（ ） A、积聚成直线段 B、类似形 C、实形现索 D、反映实形 12、正垂面垂直于某一个投影面（ ）. A、倾斜于水平面，平行于侧面。 B、倾斜于另外两个投影面。C、平行于另外两个投影面。 13.基本体包括（ ）和（ ）两类。 A、棱柱体、圆柱体 B、圆柱体、圆锥体 C、球体、圆锥体 D、平面体、曲面体 14、.棱柱的棱线互相（ ） A 平行 B垂直 C 相交 D、交叉 15、将机件放在3投影面体系中，分别向各基本投影面投射，得到（ ）个视图，称它们为三视图。 A、 3 B、5 C、6 D、9 16、已知物体的主、俯视图，错误的左视图是（ ）
17、在平行投影法中，正投影法的投射线与投影面（ ）。 A、垂直 B、平行 C、相交 D、倾斜 18、照相、放电影属于下列（ ）。 A、平行投影 B、斜投影 C、中心投影 D、正投影 19、如果圆锥被一个平面所截后，截交线为一个三角形，那么下面描述正确的是（ ）。 A、截平面与轴线垂直 B、截平面与轴线平行 C、截平面过锥顶 20、已知圆柱截切后的主、俯视图，正确的左视图是（ ）。
21、下列尺寸正确标注的图形是( ) 22、下列缩写词中表示均布的意思的是（ ） A、SR B、 EQS C、 C D、R 23、角度尺寸在标注时，文字一律（ ）书写 A．水平 B． 垂直 C.倾斜 D、随便写 24、在标注球的直径时应在尺寸数字前加（ ） 精品文档 精品文档 阅卷 得 分 阅卷 得 分
A、R B、Φ C、SΦ D、SR 25、机械制图中一般不标注单位，默认单位是 （ ）
A、㎜ B、㎝ C、m D、um 26、点A(10、15、10),点B（15、12、20），以下说法正确的是 （ ） A、A点在B点之上 B、A点在B点之下 C、A点在B点之后 D、A点在B点之左 27、机械制图当中基本图幅有五种，其中面积最大的是 （ ） A、A0 B、A1 C、A2 D、A3 28、下列符号中表示强制国家标准的是 （ ） A、GB/T B、 GB/Z C、GB D、EQC 29、在三视图中，主视图反映物体的 （ ） A、长和宽 B、长和高 C、宽和高 D、长宽高 30、三视图是采用（ ）得到的 （ ） A、中心投影法 B、正投影法 C、斜投影法 D、以上三个都对
三、判断题（10分） 1、 国家制图标准规定，图纸大小可以随意确定 ( ) 2、 比例是指图样与实物相应要素的线性尺寸之比。( ) 3、 2：1是缩小比例。( ) 4、 绘制机械图样时，尽量采用1：1的比例( ) 5、 使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。( ) 6、 丁字尺与三角板随意配合，便可画出65度的倾斜线。( ) 7、 国家制图标准规定，可见的轮廓线用虚线绘制。( ) 8、 国家制图标准规定，各种图线的粗细相同。( ) 9、 制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。( ) 10、图样中书写汉字的字体，应为长仿宋体。( ) 11、画圆的中心线时，其交点可心是点画线的短画。( ) 12、当圆的直径过小时，可以用线实线来代替线点画线。( ) 13、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（ ）
14、正平面的正面投影积聚为直线。（ ） 15、铅垂面的水平投影积聚成平行X轴的直线段。（ ） 16、正投影的基本特性是实形性，积聚性和类似性。（ ） 17、中心投影法是投射线互相平行的。（ ） 18、水平线的水平投影反映真实长度。（ ） 19、水平面的水平投影积聚为直线。（ ） 20、点的三投影面体系中的位置，可以用坐标来表示。（ ） 21、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（ ） 22、当一条直线垂直于投影面时，则在该面上反映实形性。（ ）
24、形体中互相平行的棱线，在三视图中仍具有互相平行的。（ ） 25、一个视图为正六边形、其它两个视图为多个矩形，它是正六棱柱的投影。（ ） 26、三投影面体系由三个面构成，分别是正面、侧面和水平面。（ ） 27、立体与截平面相交的交线称为相贯线。（ ） 28、两立体相交产生的交线称为截交线，是它们的共有线。（ ） 29、截平面倾斜于圆柱截切，其截交线为圆。 30、正投影的投影规律是：真实性、积聚性、类似性。
三、作图题（50分） 1、作圆的内接正五边形。（5分） 精品文档
精品文档 2、将线段6等分（5分） 3、作1：6斜度图形，补全漏线。（5分） 4、作1：3的锥度图形。（5分） 5、作圆弧外连接（5分） 6、已知A点的三面投影，B点在A点的右方10.前方5.下方10.求作B点的三面投影（6分）
7、已知C点（20.10.15）求它的三面投影（4分）
8、补画左视图，并填空。（10分） SA是___________线。 SB是___________线。 BC是___________线。
YH YW Z X YH 。 。 a’ 。 a YW Z X a’’ 精品文档
精品文档 9、补画第三视图，并作出所给点的面投影（5分）
10、补画第三视图，并作出所给点的面投影（5分）
11、参照轴测图完成切割体的投影（5分）
12、参照轴测图完成切割体的投影（5分）
1) 1)
2)
