4G LTE 第九课：LTE功率控制
LTE知识点汇总2_调度和功率控制
下行功率控制
下行发射功率
DL功率设置是为了给DL无线信道和信号认证一个功率级别，优化小区中任何位置的UL 解码质量 DL功率控制设置不用于小区专用信道（PBCH、PCFICH）和物理信号（RS、PSS、SSS）。 PHICH最多为8个UE编码。PDSCH是UE专用的，但不承载临界控制信息。DL功率控制仅 用于PDCCH 。 参数cellDLTotalPower（LteCell）给出了每个天线端口的小区许可的输出功率
每帧中，半静态调度为PCCH预约了一组连续的RB •PCCH资源在子帧9中预约 •为PCCH预约的RB的数量有赖于MCS，在10MHZ时限制在6以内，在20MHZ时限制在8以内
DL动态调度
DL中，动态调度负责对所有非严格定时限制的逻辑信道和无资源使用规律的逻辑信道进行 调度。 •因为无定时限制，所有没有预约阶段（每20ms）（使用静态调度、半静态调度和半永久 调度余下的资源） 通过3个连续的功能进行调度（每个子帧1 ms）： 1.测量处理（CQI，RI等）和TM模式的选择，在每个TTI中进行更新，然后用在后两个功能 中。 2. HARQ重发处理功能，HARQ的重发按优先级管理用户 3. 初始重发过程功能，将余下资源分配给新的传输。 管理以下资源： Non-VoIP DTCH（GBR2、GBR3、GBR4和non-GBRs）和DCCH（SRB1和SRB2）逻辑信道 CCCH SRB0 （RACH Msg4） VoIP DTCH （GBR2）逻辑信道 定时超前控制消息
调度算法有3种+1种： 轮询算法（Round Robin，RR） ：一种典型的追求公平最大化的调度算法，实现起来比较简单 （三种之中最简单的算法）。 优点：所有UE都可以得到服务 缺点：恶劣无线条件下的UE将会重发，从而降低小区的吞吐量 最大载干比算法（Maximum C/I） ：最优无线条件的UE将得到服务（最优CQI），第二简单算法 （三种算法中） 优点：提高了有效吞吐量（较少的重发） 缺点：恶劣无线条件下的UE永远得不到服务 比例公平算法（Proportional Fair，PF） ：所有UE都获得相同的吞吐量，是一种性能较优的算法， 但是算法最复杂（三种算法中） 。 优点：所有UE都可以得到服务 缺点：分配的资源无法根据发送到每个UE的数据量进行调整 轮询算法保证了用户间的公平性，但损失系统吞吐量；最大载干比算法获得了最大的系统吞吐量， 但丧失了公平性。因此，为了在这两种算法间取得一定的折衷，提出了比例公平算法。
2.LTE 功率控制
MO
参数
小区信道功率配置
信息
SchPwr
ID 所属命令
描述
含义:该参数表示小 区同步信道功率相对 于参考信号的功率偏 置。
MOD CELLCHPWRCFG
LST CELLCHPWRCFG
界面取值范围:3175~3175
单位:0.005分贝
缺省值:0
PHICH 功率控制通过参数DlPcAlgoSwitch 设置。 当子开关PhichInnerLoopPcSwitch 打开时，PHICH 功率控制原理如下： eNodeB 首先由CQI（Channel Quality Indicator）估算出SINRRS，然后根据 SINRRS 和SINRTarget 的差异周期性地调整PHICH 发射功率，适应路径损耗 和阴影衰落的变化。 如果SINRRS 小于SINRTarget，则增大PHICH 发射功率。 反之则减小PHICH 发射功率。 当子开关PhichInnerLoopPcSwitch 关闭时，PHICH 功率通过参数PwrOffset 设置基于小区参考信号功率的偏置。PHICH 发射功率计算公式如下：
1.覆盖：ReferenceSignalPwr设置过大会造成越区覆盖，对其他小区造成干扰； ReferenceSignalPwr设置过小，会造成覆盖不足，出现盲区；
2.干扰：由于受周围小区干扰的影响，ReferenceSignalPwr设置也会不同，干 扰大的地方需要留出更大的干扰余量；
3.信道估计：ReferenceSignalPwr设置会影响信道估计，ReferenceSignalPwr 越大，信道估计精度越高，解调门限越低，接收机灵敏度越高，同时对邻区干 扰也越大；
LTE无线通信系统中功率控制算法设计研究
LTE无线通信系统中功率控制算法设计研究随着移动通信技术的快速发展，LTE（Long Term Evolution）无线通信系统已经成为全球通信领域的主流技术。
在LTE系统中，功率控制算法起着至关重要的作用，它能够有效地管理无线通信系统中的发射功率，提高系统的性能和可靠性。
在本文中，我们将重点研究LTE无线通信系统中功率控制算法的设计。
首先，我们要理解LTE系统中功率控制的基本原理。
功率控制的目标是使每个用户在无线链路上都能以足够高的信号质量进行通信，同时最小化系统中的干扰。
在LTE系统中，功率控制算法需要自适应地根据信道质量和信号干扰情况调整各个用户的发射功率。
通过动态地调整发射功率，可以提高系统的容量和覆盖范围。
在设计LTE系统中的功率控制算法时，我们需要考虑以下几个方面：1. 信道质量估计：LTE系统中采用了广义系统选择功能（GRSNR）来估计信道质量。
GRSNR是基于信噪比和信道条件的复合值，可以用于评估信道的质量。
功率控制算法需要根据用户的GRSNR动态地调整其发射功率。
2. 干扰管理：在LTE系统中，由于具有更高的调度精度和更宽的信道带宽，带来了更多的干扰。
功率控制算法需要合理地分配资源以减小用户之间的干扰。
一种常用的方法是将发射功率分配给具有较好信道条件的用户，从而降低干扰。
3. 最大传输功率限制：LTE系统中，每个用户的发射功率都有最大限制。
因此，功率控制算法需要确保每个用户的发射功率都不超过最大传输功率限制。
这需要在信道质量、干扰情况和系统容量之间进行平衡。
4. 反馈延迟：在LTE系统中，由于频带资源的分配和调度需要一定的时间，会导致功率控制的反馈延迟。
功率控制算法需要考虑反馈延迟，并采用适当的方法来解决延迟问题。
一种常用的方法是使用预测算法来估计未来的信号质量和干扰情况，从而提前进行功率调整。
5. 基站密度：在高密度的基站网络中，用户之间的干扰会更加严重。
功率控制算法需要特别关注高密度基站网络中的信道质量估计和干扰管理，以保证系统的性能和容量。

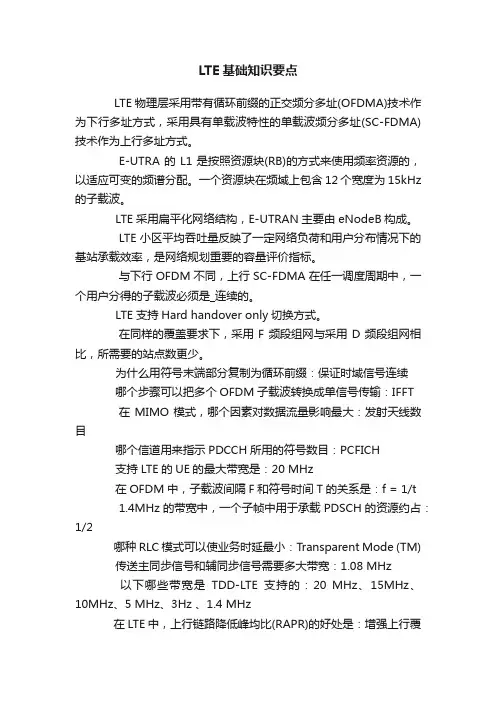

LTE基础知识要点
LTE基础知识要点LTE物理层采用带有循环前缀的正交频分多址(OFDMA)技术作为下行多址方式，采用具有单载波特性的单载波频分多址(SC-FDMA)技术作为上行多址方式。
E-UTRA的L1是按照资源块(RB)的方式来使用频率资源的，以适应可变的频谱分配。
一个资源块在频域上包含12个宽度为15kHz 的子载波。
LTE采用扁平化网络结构，E-UTRAN主要由eNodeB构成。
LTE小区平均吞吐量反映了一定网络负荷和用户分布情况下的基站承载效率，是网络规划重要的容量评价指标。
与下行OFDM不同，上行SC-FDMA在任一调度周期中，一个用户分得的子载波必须是_连续的。
LTE支持Hard handover only切换方式。
在同样的覆盖要求下，采用F频段组网与采用D频段组网相比，所需要的站点数更少。
为什么用符号末端部分复制为循环前缀：保证时域信号连续哪个步骤可以把多个OFDM子载波转换成单信号传输：IFFT在MIMO模式，哪个因素对数据流量影响最大：发射天线数目哪个信道用来指示PDCCH所用的符号数目：PCFICH支持LTE的UE的最大带宽是：20 MHz在OFDM中，子载波间隔F和符号时间T的关系是：f = 1/t1.4MHz的带宽中，一个子帧中用于承载PDSCH的资源约占：1/2哪种RLC模式可以使业务时延最小：Transparent Mode (TM)传送主同步信号和辅同步信号需要多大带宽：1.08 MHz以下哪些带宽是TDD-LTE支持的：20 MHz、15MHz、10MHz、5 MHz、3Hz 、1.4 MHz在LTE中，上行链路降低峰均比(RAPR)的好处是：增强上行覆盖、降低均衡器复杂度、降低UE功率损耗LTE规划过程中，影响小区覆盖半径的因素有：系统带宽、传播模型、天线模式、小区边缘规划速率路测时发现小区间天线接反可以从那几个部分去排查：核查小区PCI参数是否配错、排查BBU-RRU光纤是否接反、排查小区间RRU-天线间的跳线是否接反在系统消息上查看LTE终端能力时，从NPO的角度，主要需关注UE的那些方面能力和特性：支持的频段、支持的加密算法、支持的传输模式、支持的终端能力等级、是否支持同频异频切换LTE的物理层上行采用 SC-FDMA 技术，下行采用 OFDMA 技术PDSCH信道的TM3模式在信道质量好的时候为开环空分复用，信道质量差的时候回落到单流波束赋型LTE要求下行速率达到 100Mbps ，上行速率达到50Mbps;UE 的切换方式采用硬切换。

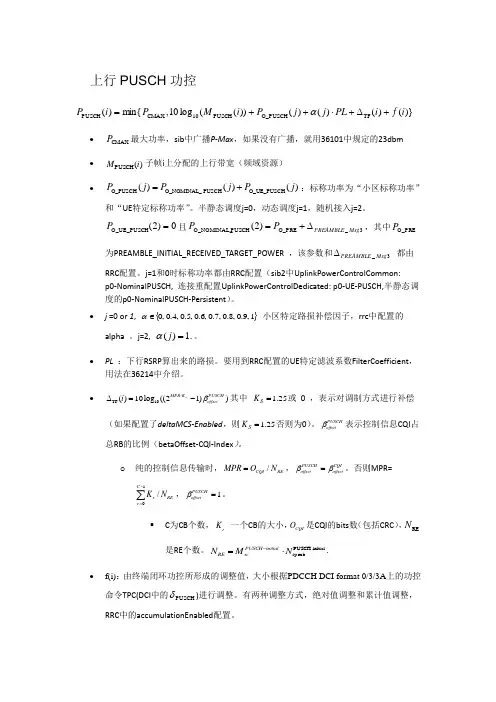

LTE中的功控与功率余量上报
上行PUSCH 功控)}()()()())((log 10,min{)(TF O_PUSCH PUSCH 10CMAX PUSCH i f i PL j j P i M P i P +∆+⋅++=α• CMAX P 最大功率，sib 中广播P-Max ，如果没有广播，就用36101中规定的23dbm• )(PUSCH i M 子帧i 上分配的上行带宽（频域资源）•O_PUSCH O_NOMINAL_ PUSCH O_UE_PUSCH ()()()P j P j P j =+：标称功率为“小区标称功率”和“UE 特定标称功率”。
半静态调度j=0，动态调度j=1，随机接入j=2。
0)2(O_UE_PUSCH =P 且3_O_PRE PUSCH O_NOMINAL_)2(Msg PREAMBLE P P ∆+=，其中O_PREP 为PREAMBLE_INITIAL_RECEIVED_TARGET_POWER ，该参数和3_Msg PREAMBLE ∆ 都由RRC 配置。
j=1和0时标称功率都由RRC 配置（sib2中UplinkPowerControlCommon: p0-NominalPUSCH, 连接重配置UplinkPowerControlDedicated: p0-UE-PUSCH,半静态调度的p0-NominalPUSCH-Persistent ）。
• j =0 or 1, {}1,9.0,8.0,7.0,6.0,5.0,4.0,0∈α 小区特定路损补偿因子，rrc 中配置的alpha 。
j=2, .1)(=j α。
• PL ：下行RSRP 算出来的路损。
要用到RRC 配置的UE 特定滤波系数FilterCoefficient ，用法在36214中介绍。
•TF 10()10log ((21))S MPR K PUSCHoffset i β⋅∆=-其中 25.1=S K 或 0 ，表示对调制方式进行补偿（如果配置了deltaMCS-Enabled ，则25.1=S K 否则为0）。

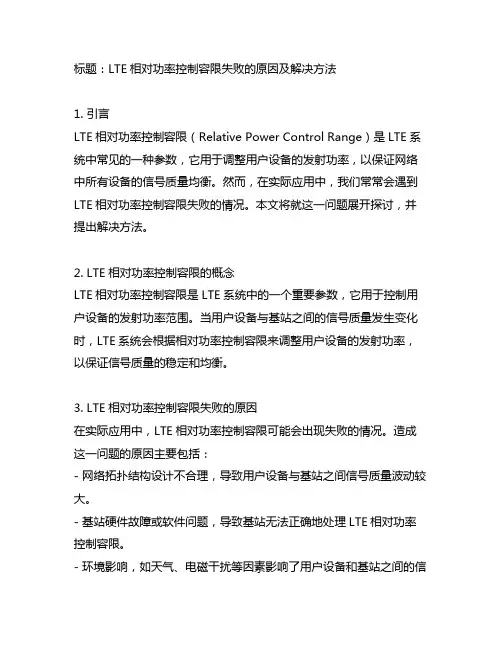

lte相对功率控制容限fail
标题：LTE相对功率控制容限失败的原因及解决方法1. 引言LTE相对功率控制容限（Relative Power Control Range）是LTE系统中常见的一种参数，它用于调整用户设备的发射功率，以保证网络中所有设备的信号质量均衡。
然而，在实际应用中，我们常常会遇到LTE相对功率控制容限失败的情况。
本文将就这一问题展开探讨，并提出解决方法。
2. LTE相对功率控制容限的概念LTE相对功率控制容限是LTE系统中的一个重要参数，它用于控制用户设备的发射功率范围。
当用户设备与基站之间的信号质量发生变化时，LTE系统会根据相对功率控制容限来调整用户设备的发射功率，以保证信号质量的稳定和均衡。
3. LTE相对功率控制容限失败的原因在实际应用中，LTE相对功率控制容限可能会出现失败的情况。
造成这一问题的原因主要包括：- 网络拓扑结构设计不合理，导致用户设备与基站之间信号质量波动较大。
- 基站硬件故障或软件问题，导致基站无法正确地处理LTE相对功率控制容限。
- 环境影响，如天气、电磁干扰等因素影响了用户设备和基站之间的信号传输。
4. 解决LTE相对功率控制容限失败的方法针对LTE相对功率控制容限失败的情况，可以采取以下方法来解决：- 优化网络拓扑结构，合理规划基站布局，减少不必要的信号质量波动。
- 加强基站硬件和软件的维护和监控，确保基站设备能够正确地处理LTE相对功率控制容限。
- 采用先进的天线技术和信号处理算法，提高用户设备和基站之间的信号传输质量，减少外部环境因素的影响。
5. 个人观点和总结作为LTE系统中的重要参数，LTE相对功率控制容限的合理设置和有效管理对于保障系统的稳定性和性能至关重要。
在实际应用中，我们需要密切监控LTE相对功率控制容限的工作情况，及时发现并解决可能存在的问题，保证LTE系统能够提供稳定高效的通信服务。
6. 总结LTE相对功率控制容限作为LTE系统中的重要参数，其合理设置和有效管理对于保障系统的稳定性和性能至关重要。
LTE功率控制分析
LTE功率控制分析作者：高文龙来源：《中国科技博览》2014年第10期[摘要]在无线信道环境中，由于布网的需要，不同的地理位置等等原因，不可能使得每个小区的下行发射功率都一样。
小区功率大了会对临小区造成干扰。
而功率小了，有可能不能很好的覆盖小区边缘。
在下行的各个信道和信号之间的功率并不能一成不变。
例如，参考信号，由于需要做信道估计。
参考信号的功率值最好比数据更好一些，才能保证很好的解调和解码。
另外，下行控制信道如何能够正确的接收和合理的功率分配都是有密切关系的。
[关键词]LTE、功率、控制、信道中图分类号：U463.5 文献标识码：A 文章编号：1009-914X（2014）10-0033-01一、下行功率控制LTE网络在频率和时间上采用恒定的发射功率，基站通过高层信令指示该发射功率数值。
下行功率分配以每个RE为单位，控制基站在各个时刻各个子载波上的发射功率。
LTE采用OFDMA系统，如果要使用下行功控，主要用于补偿信道的路径损耗和阴影。
但下行功控和频域调度存在一定的冲突。
下行功率分配以每个RE为单位，控制基站在各个时刻各个子载波上的发射功率。
1.下行功率分配方法>提高参考信号的发射功率（Power Boosting）>与用户调度相结合实现小区间干扰抑制的相关机制2.PDSCH不采用功率控制系统完全可以通过频域调度的方式避免在那些路径损耗较大的RB进行传输，因此对PDSCH采用下行功率控制就不是很重要了。
采用下行功率控制反而会扰乱下行CQI测量，由于功控补偿了某些RB的路径损耗，UE无法获得真实的下行信道质量信息，从而影响到下行调度的准确性。
*采用OFDMA技术，不同UE信号互相正交，不存在CDMA系统的远近效应*频域调度能够避免在深度路径损耗的RB上传输*采用功控会扰乱下行CQI测量，影响下行调度的准确性下行信道（PDSCH/PDCCH/PCFICH/PHICH）采用半静态的功率分配3.提高参考信号的发射功率-Power Boosting小区通过高层信令指示，通过不同比值设置RS信号在基站总功率中的不同开销比例，来实现RS发射功率的提升。
LTE系统的网络优化
LTE系统的网络优化LTE（Long Term Evolution）是第四代移动通信标准，提供了更快的数据传输速度和更低的延迟。
网络优化是确保LTE网络能够提供高质量服务的关键步骤之一，它通过最大化网络资源的利用率、优化数据传输和减少干扰来提高网络性能。
本文将介绍一些关键的LTE网络优化方法。
1.频谱优化：频谱是LTE系统中非常重要的资源，通过优化频谱的利用能够增加网络的容量和效率。
一种常见的频谱优化方法是通过频率重用来减少干扰。
频率重用将频段划分为几个小区域，并且相邻小区域使用不同的频段，以减少同一频段之间的干扰。
2.连接优化：连接优化是改善移动终端连接性能的关键。
一种常见的连接优化方法是通过PDCCH（物理下行控制信道）的频率调度来分配资源。
PDCCH的频率调度可以确保用户终端在下行链路中获得足够的资源，从而提高用户体验。
3.功率控制：功率控制是一种通过调整传输功率来优化网络的方法。
调整传输功率能够减少干扰，提高网络容量。
在LTE系统中，基站通过监测终端传输功率并发送相应的功率控制指令来实施功率控制。
4.小区规划和参数调整：合理的小区规划和参数调整对于优化LTE网络至关重要。
小区规划是指确定基站的布局和覆盖范围。
在小区规划中，需要考虑到用户密度、需求量和地形等因素。
参数调整是指调整小区内的参数设置，如功率、天线倾斜、载干比等，以最大化网络性能。
5.基站部署和扩容：基站的部署和扩容是确保高质量服务的关键。
在LTE网络优化中，需要考虑到合适的基站密度和位置，以满足用户需求并提供稳定的覆盖。
基站的扩容是在需要时增加基站数量，以提高网络容量和可承载用户数。
6.干扰管理：干扰是影响网络性能的一个主要问题。
在LTE网络优化中，需要采取一系列措施来减少干扰。
这包括使用自适应调制解调器、频率选择接入和干扰消除技术等。
7.QoS优化：QoS（Quality of Service）优化是确保网络能够提供满足用户需求的服务质量的关键。
