Windows下截获网络数据——winpcap源代码分析

Windows下截获网络数据——winpcap源代码分析王守彦1简介在本刊的前期中，介绍用于截获网络数据的通用库libpcap的高层实现，及在linux/unix 下底层实现。

Winpcap是libpcap的windows版本，它们虽然提供了同样的高层接口，但底层实现却截然不同。

对于linux/unix，网络数据的截获作为系统的一项基本功能，大多直接实现于内核中，用户只要调用简单的接口函数，就能截获通过网络适配器的数据，windows 系统本身不提供截获网络数据的接口，但提供一套和网络适配器交互的网络驱动器接口规范（NDIS），可以通过NDIS实现网络数据的截获。

本文作为前文的补充，详细分析winpcap 的结构和如何通过NDIS实现网络数据的截获和过滤。

本文分为三个部分：winpcap结构、NDIS概述和winpcap包截获驱动器源代码分析。

2Winpcap结构图1 winpcap结构图1描述了winpcap的结构，其中windump.exe是一个使用winpcap的外部程序，winpcap 包括libpcap通用接口、packet.dll动态链接库和NDIS包截获驱动器三个部分。

NDIS包截获驱动器用于从网络适配器(Network Adapter)截获数据，并提供一套标准的接口函数，如read，write,ioctl等；packet.dll提供对NDIS包截获驱动器接口函数的封装，对上层（libpcap）提供更为方便的接口；libpcap调用packet.dll中的函数，提供和linux/unix平台上libpcap相同的接口，实现代码的通用性。

实际上在windows编程中使用packet.dll提供的接口函数和使用libpcap函数一样方便，它们都是对其它函数的封装，本文不做分析，而是着重分析NDIS包截获驱动器的实现。

3NDIS概述包截获驱动器通过NDIS（网络驱动器接口规范）与网络适配器交互，NDIS是win32网络代码的一部分。

Resiprocate-源码分析

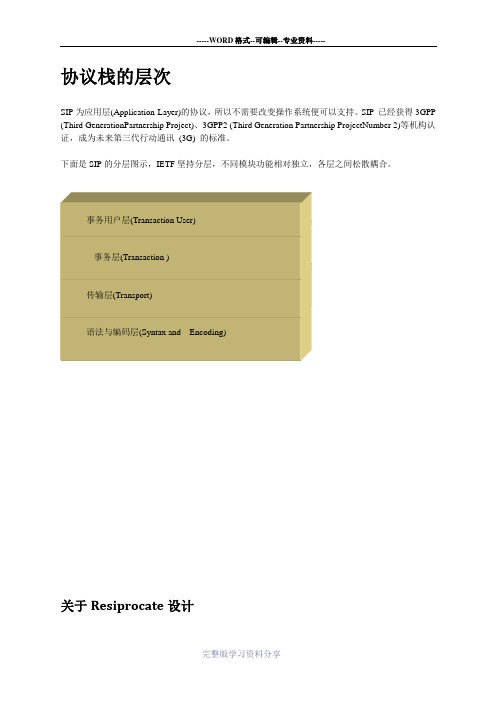

协议栈的层次SIP为应用层(Application-Layer)的协议，所以不需要改变操作系统便可以支持。

SIP 已经获得3GPP (Third GenerationPartnership Project)、3GPP2 (Third Generation Partnership ProjectNumber 2)等机构认证，成为未来第三代行动通讯(3G) 的标准。

下面是SIP的分层图示，IETF坚持分层，不同模块功能相对独立，各层之间松散耦合。

关于Resiprocate设计首先祭出这面大旗,”类是对概念的描述，面向接口编程;封装变化的概念。

”---这不是我讲的,是大师们的口水。

Resiprocate中大部分类就是对RFC3261各种SIP元素、组件的封装，并且也体现了RFC协议设计的层次。

在面向对象的设计中我们首先就要厘清问题域的所在；SIP Stack的设计就是要充分考虑完整展现RFC定义的各种元素和概念以及让这些独立而又关联的元素互动起来成为一个活的系统。

可以这样来考虑,比如我们知道RFC定义了一个SIP MESSAGE的概念；下面是从RFC文档拷贝的内容：SIP 消息= 起始行*消息头部CRLF(空行)[消息体]因此SIP Message这个概念元素还包括了更多的元素和概念；SIP Message中我们能抽象出更通用的概念我们暂且叫它Message; 起始行的概念E文Request Line以及Status Line又包括了很多消息头（这是包容的关系），SIPURL也包括消息头，等等，还有什么参数什么的元素呢；当我们在考虑和提炼这些概念和元素的时候，我们思考怎么抽象他们呢，它们又有什么基本的元素及其共性呢？他们之间的关系如何组织呢？Resiprocate的源码告诉了我们如何去设计和封装这些概念的上佳实现。

在Resiprocate中一些RFC3261中定义元素的对应：建议：利用CRC卡片的方式去记录理解Resiprocate中的大量的类及其关系。

基于TCPIP的协议分析器设计

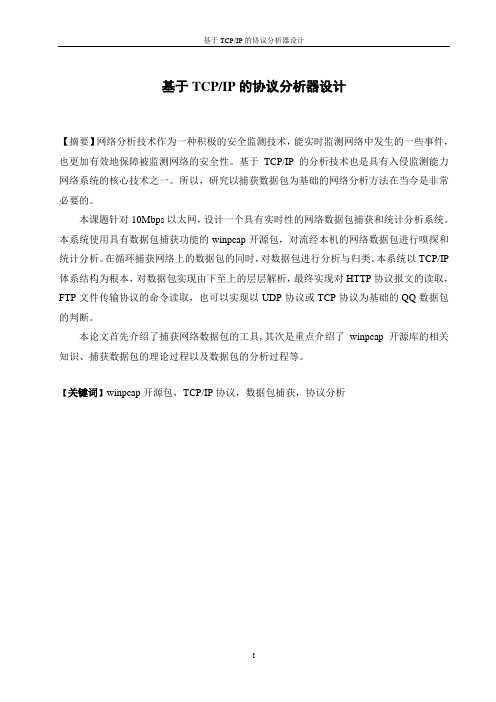

基于TCP/IP的协议分析器设计【摘要】网络分析技术作为一种积极的安全监测技术，能实时监测网络中发生的一些事件，也更加有效地保障被监测网络的安全性。
