九年级物理欧姆定律单元测试卷1
精品试卷：人教版九年级物理第十七章欧姆定律专项测评试卷(名师精选)
人教版九年级物理第十七章欧姆定律专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I 卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、图所示电路中灯泡的电阻始终保持不变，闭合开关S ，滑动变阻器的滑片P 向左滑动时（电表均在安全范围内），则正确的是（ ）A ．电压表V 1与V 2的示数之和变小B ．电流表A 的示数变小C ．电压表V 1的示数变大D ．若电压表V 1突然短路，则小灯泡变亮2、在图的电路中，电源电压相同且不变，1324R R R R =<<。
图（a ）中电流表1A 的示数为I ，通过1R 和2R 电流分别为1I 和2I ；图（b ）中电流表2A 的示数为I '，通过3R 和4R 电流分别为3I 和4I 。
有如下判断：①1I 等于2I ；②3I 小于4I ；③1I 大于3I ；④I 小于I '；其中正确的有（ ）A．1个B．2个C．3个D．4个3、如图所示是电阻A和B的U﹣I图象，下列说法中正确的是（）A．电阻A和B都是阻值不变的电阻B．当B两端电压为1V时，R B=5ΩC．甲、乙并联在电路中，当电源电压为3V时，电路的总电流为0.6AD．甲、乙串联在电路中，当电路电流为0.4A时，电路的总电压为4.5V4、在图所示的电路中，闭合电键S，电路正常工作。
一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大。
将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转。
若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路5、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④6、如图所示电路中，定值电阻R1、R2的阻值关系是R1＜R2，闭合开关，下列说法正确的是（）A．电压表V1的示数等于V2的示数B．电压表V1的示数大于V2的示数C．电流表A1的示数大于A2的示数D．电流表A1的示数等于A2的示数7、如图所示电路，开关S闭合后电路正常工作。
人教版初中物理九年级第十七章《欧姆定律》测试题(含答案)
人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）一、单项选择题1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac 两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。
闭合开关S，电路正常工作。
一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路3、在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。
下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左C．实验过程中移动滑片的作用是控制电阻两端的电压一定D．实验获得多组数据是为了减小实验误差4、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是3VB．定值电阻R的阻值是60ΩC．若定值电阻R接触不良时，电流表示数为0，电压表示数为9VD．滑动变阻器的阻值范围是0-18Ω5、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P 是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（）A．油位越高，流过R的电流越大B．油位越高，R两端的电压越大C．R、R0在电路中是并联的D．油量表是由电流表改装而成的6、如图所示，当开关S闭合时，电阻R1与R2串联，甲、乙两表的示数之比为3：1，若甲、乙两表都是电流表，则断开开关S后，甲、乙两表的示数之比为（）A．1：2B．2：3C．3：1D．1：37、如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V “量程，灯泡上标有“6V 0.5A“字样，不考虑温度对灯丝电阻的影响。
九年级物理欧姆定律单元测试卷(含答案解析)
九年级物理欧姆定律单元测试卷（含答案解析）一、初三物理欧姆定律易错压轴题（难）1．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.142________3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V==⨯=,当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：2．热敏电阻的阻值会随温度的改变而改变。
人教版九年级物理第十七章欧姆定律测试题含答案
第十七章《欧姆定律》单元测试题一、单选题(共15小题)1.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断2.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为( )A． 20 ΩB． 80 ΩC． 10 ΩD． 30 Ω3.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( )A． 4.5 ΩB． 6 ΩC． 10 ΩD． 20 Ω4.根据欧姆定律，下列说法中正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零5.图中，能正确描述电阻一定时，电流随电压变化的图象是( )A．B．C．D．6.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是( )A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C．导体中的电流越大，其电压越大D．导体中的电流越小，其电压越小7.一个定值电阻两端电压由 2 V增大到 4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )A． 0.3 AB． 0.4 AC． 0.6 AD． 0.5 A8.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为 3 V，则电源电压为( )A． 3 VB． 5 VC． 1 VD． 2 V9.一只 2 Ω的电阻和一只 4 Ω的电阻串联，已知 2 Ω电阻两端的电压是10 V，则下列说法不正确的是( )A．可以用一个 6 Ω的电阻代替这两个电阻的串联B． 4 Ω的电阻两端电压是20 VC．通过 2 Ω电阻的电流是 5 AD．通过 4 Ω电阻的电流是 2.5 A10.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是( )A．体重显示表是用电压表改装成的B．体重越大，体重显示表的示数越大C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少11.甲、乙两段电阻丝，在相同的电压下，通过两段电阻丝的电流相比较( )A．甲大B．乙大C．相等D．无法确定12.下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是( )A．B．C．D．13.下列说法正确的是( )A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论不一样C．相同的电压加在电阻不同的导体两端，电流一定相同D．同一导体，两端电压越大，通过电流也越大14.一个阻值为 1 Ω的电阻与一个阻值为 5 Ω的电阻并联后，其总电阻( )A．大于 5 ΩB．大于 1 Ω、小于 5 ΩC．等于 1 ΩD．小于 1 Ω15.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定二、填空题(共3小题)16.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V.17.串联电路的总电阻比该电路中任何一个电阻都________，两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值是__________ Ω18.伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________．三、实验题(共3小题)19.某同学在“用电压表和电流表测导体的电阻”实验中，按如图(a)所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图(b)所示的U－I图线．则被测电阻R1的电阻值为______ Ω.滑动变阻器的滑片在某一位置时，电压表的指针位置如图(c)所示(电压表所接的量程为0～3 V)，则电压表的示数为________V20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示.(1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是___________________________．(2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_____________________________．(3)进一步综合分析比较各表中的数据，归纳得出结论：①分析比较________________________________________________________．②分析比较_________________________________________________________．四、简答题(共3小题)22.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)请在图中把余下部分的电路用笔画线代替导线连接好．(2)小明做实验时，闭合开关后发现，无论怎样移动滑片，电流表示数都为0，电压表示数接近电源电压，则故障可能是________________________．24.两个电阻R1、R2并联的总电阻为R总＝，有同学据此认为三个电阻R1、R2、R3并联后的总电阻R总＝，但是这个想法是错误的，请运用所学的电学知识加以证明，并推导出正确的表达式．五、计算题(共3小题)25.如图所示电路，电源电压为 6 V，当S断开时，电流表的示数为 1 A；S闭合时，电流表的读数为1.5安．求：(1)电阻R1的阻值．(2)电阻R2的阻值．26.在如图所示的电路中，电源两端的电压为 6 V且保持不变，电阻R1＝4 Ω.当开关S闭合后，电压表示数为 4 V.求：(1)电流表的示数．(2)电阻R2的阻值．27.随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V．问：(1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)答案解析1.【答案】 A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．2.【答案】 C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝R串＝×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝R＝×20 Ω＝10 Ω.3.【答案】 A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则圆弧部分的电阻R1＝×24 Ω＝6 Ω，圆弧部分的电阻R2＝×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.4.【答案】 C【解析】影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故A、B错误；由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；电阻是导体本身的一种属性，与所加电压无关，故D错误．5.【答案】 A【解析】电阻一定时，电流与电压成正比．6.【答案】 A【解析】在电阻不变的情况下，导体中的电流与导体两端电压成正比，电流由电压决定，不是电流决定电压，故A正确．7.【答案】 D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从 2 V增加到 4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选 D.8.【答案】 B【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.5 A，由串联电路中总电阻等于各分电阻之和得：R＝R1＋R2＝4 Ω＋6 Ω＝10 Ω，根据欧姆定律可得：电源的电压U＝IR＝0.5 A×10 Ω＝5 V.9.【答案】 D【解析】已知电阻R1＝2 Ω，R2＝4 Ω，根据串联电路的电阻特点得：R＝R1＋R2＝2 Ω＋4 Ω＝6 Ω；故A正确；已知2 Ω电阻两端的电压是10 V，则I1＝＝＝5 A；因为串联电路的电流处处相等，所以通过 4 Ω电阻中的电流I2＝I1＝5 A；根据欧姆定律得：R2两端的电压U2＝I2R2＝5 A×4 Ω＝20 V；则选项B、C正确，D错误．10.【答案】 B【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A 不正确；当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故B正确；当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故C不正确；由W＝UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．11.【答案】 D【解析】两电阻丝电压U相同，由欧姆定律可知，通过电阻的电流：I＝，由于不知道两电阻丝电阻R的关系，无法判断通过它们的电流关系．12.【答案】 A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与Rx的串联电压U1，开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．13.【答案】 D【解析】在研究电流与电压的实验中，对同一导体，改变加在两端的电压，发现通过的电流也随之改变，但电压与电流的比值不变，换其他导体，也能得出同样结论．故选 D.14.【答案】 D【解析】15.【答案】 A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.16.【答案】 6 2【解析】由电路图可知，当电流表并联在R1两端时，R2、R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I＝可得，电源的电压：U＝I(R2＋R3)＝0.3 A×(10 Ω＋10 Ω)＝6 V；电流表换成了电压表时，三电阻串联，电压表测R1两端的电压，此时电路中的电流：I′＝＝＝0.2 A，由I＝可得，电压表的示数：U1＝I′R1＝0.2 A×10 Ω＝2 V.17.【答案】大30【解析】串联电路的总电阻等于各串联电阻之和，因此串联电路的总电阻比该电路中任何一个电阻都大；两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值：R＝20 Ω＋10 Ω＝30 Ω.18.【答案】R＝改变待测电阻两端的电压取平均值减小误差【解析】伏安法测电阻的原理是：欧姆定律，即：R＝，则需要测量的物理量是导体两端的电压和通过导体的电流；滑动变阻器主要作用是：改变定值电阻两端的电压和电流，能完成多次实验；测量三组数据的目的是取电阻的平均值，减小误差．19.【答案】8 1.6【解析】20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】(1)当电阻一定时，通过导体的电流与导体两端的电压成正比(2)当电压一定时，通过导体的电流与导体的电阻成正比(3)①同一导体，其两端的电压与通过这段导体的电流的比值是相同的②不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大【解析】(1)分析比较实验序号1、2、3或4、5、6或7、8、9的电流与电压变化的倍数关系，电阻一定时，电压变为原来的几倍，电流也随之变为原来的几倍，所以可以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比．(2)分析比较实验序号1、4、7或2、5、8或3、6、9的电流与电阻变化的倍数关系，电压一定时，电阻变为原来的几倍，电流随之变为原来的几分之一，所以可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻成正比．(3)表一中电压和电流的比值均为5；表二中电压和电流的比值均为10；表三中电压和电流的比值均为20；①分析比较表一或表二或表三有关数据，可初步得出，其两端的电压与通过这段导体的电流的比值是相同的．②分析比较表一、表二或表三有关数据，可初步得出，不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大．22.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】23.【答案】(1)(2)电阻断路．【解析】24.【答案】因为并联电路中，总电阻的倒数等于各分电阻倒数之和，所以当三个电阻并联时，并联后的总电阻与分电阻的关系为＝＋＋；化简后可得：R总＝.【解析】25.【答案】解：(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，根据欧姆定律可得，R1的电阻：R1＝＝＝6 Ω；(2)当S闭合时，两电阻并联，电流表测干路电流，并联电路中各支路独立工作、互不影响，当S闭合时，通过R1的电流不变，并联电路中干路电流等于各支路电流之和，通过R2的电流I2＝I－I1＝1.5 A－1 A＝0.5 A，R2的电阻：R2＝＝＝12 Ω.答：(1)电阻R1为6 Ω；(2)电阻R2为12 Ω.【解析】(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；(2)当S闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可知通过R1的电流不变，利用并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出电阻R2的阻值．26.【答案】解：(1)由串联电路特点知，电阻R1两端的电压U1＝U－U2＝6 V－4 V＝2 V；由欧姆定律得，电流表的示数I＝＝＝0.5 A；(2)由欧姆定律得，电阻R2阻值R2＝＝＝8 Ω；答：(1)电流表的示数是0.5A.(2)电阻R2的阻值是8 Ω.【解析】(1)由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，根据串联电路的特点求出电阻两端R1的电压，然后由欧姆定律求出电路电流；(2)已知电阻R2两端的电压、流过电阻的电流，由欧姆定律可求出电阻R2的阻值．27.【答案】解：(1)根据图乙可知，未放油箱时电阻R1＝400 Ω，此时电路中的电流：I1＝＝＝0.03 A；(2)由图乙可知，当F＝500 N时，R2＝80 Ω，则电路中的最大电流：I2＝＝＝0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I＝可得，压敏电阻的阻值：R3＝＝＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝＝＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg，G汽油＝m汽油g＝11.5 kg×10 N＝115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.【解析】(1)根据图乙可以看出，未放油箱时电阻R＝400 Ω，根据欧姆定律可求电路电流的大小．(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G＝mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力．。
九年级物理欧姆定律单元测试卷(含答案解析)

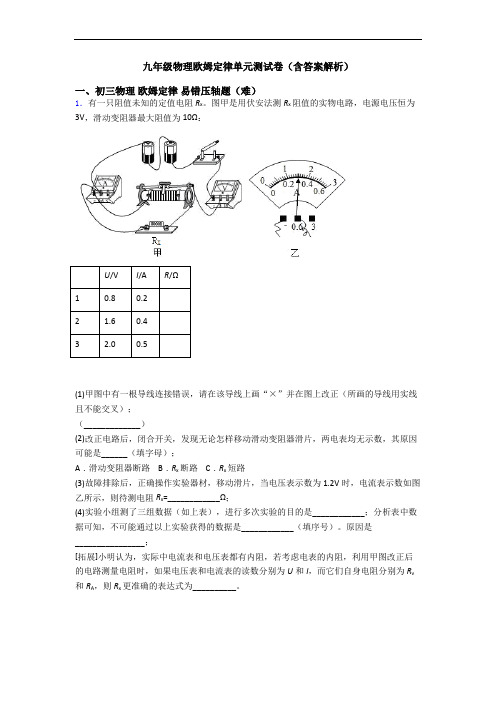

九年级物理欧姆定律单元测试卷（含答案解析）一、初三物理欧姆定律易错压轴题（难）1．有一只阻值未知的定值电阻R x。
图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。
原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。
【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 V V -UR IR U【解析】【分析】【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。
人教版物理九年级下册 欧姆定律单元测试卷(含答案解析)
人教版物理九年级下册欧姆定律单元测试卷（含答案解析）一、初三物理欧姆定律易错压轴题（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000 A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。
人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)
人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）一、单选题1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（）A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数D．眼睛观察电流表，适当增加电池的节数，记录电压表示数2．关于欧姆定律，下列说法中正确的是（）A．电压一定时，导体的电阻与通过的电流成反比B．电阻一定时，通过导体的电流与导体两端的电压成正比C．电流一定时，导体的电阻与导体两端的电压成正比D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．4．如图所示的电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片P 向右滑动，下列判断正确的是（）A．滑动变阻器接入电路中的阻值变小B．电流表的示数变大C．R2两端电压变大D．电压表的示数变大5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R 的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t （单位Ω）。
用这种材料制成的热敏电阻与电压表等元件连成如图电路。
电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。
若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度不均匀，环境温度越高，对应电压表读数越大B．该装置的测温范围是0~100℃C．水温刻度盘上的0℃与电压表0V对应D．若将R0换成更大的电阻，则温度计的测温范围会变小7．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。
人教版九年级上物理第十七章欧姆定律单元测试题(含答案)
第十七章欧姆定律一、填空题1．某定值电阻两端的电压为4V时，通过它的电流为0.5A，该定值电阻的阻值是Ω，若它两端增加4V时，通过该定值电阻的电流为。
若它两端无电压时，通过的电流为A，此时该定值电阻的阻值为Ω。
2．两只定值电阻，R1标有“10Ω1A”，R2标有“20Ω0.5A”。
现将它们串联起来接到某一电源上，为了不损坏电阻，该电源电压不得超过V；若将它们并联，为了不损坏电阻，干路允许通过的最大电流是A。
3．现有一些阻值为15Ω，正常发光时电流为0.3A的小彩灯，为了增加节日的欢乐气氛，应该把个小彩联在220V的照明电路中使用。
4．电阻R1＝5Ω，R2＝20Ω，并联起来接到某一电源上，则两电阻之比为；它们两端电压之比为；通过它们的电流之比为。
5．如图所示的电路中，R1＝30Ω，当开关S断开时，电流表的示数为0.1A，电源电压是V。
当开关S闭合时，电流表的示为0.4A，则通过R2的电流是A，R2的阻值是Ω。
6．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动时，电压表V1的示数，电压表V2的示数，电流表的示数。
（选填“变大”、“变小”或“不变”）二、选择题：7．下列说法中，不正确的是（）A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论都一样C．相同的电压加在电阻不同的导体两端，电流一定不同D．同一导体，它两端电压越大，通过它的电流也越大8．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。
光敏电阻的阻值随光照强度的增大而减小。
闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大9．如图所示电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大。
人教版九年级物理上册 单元清 检测内容：第十七章 欧姆定律
检测内容：第十七章欧姆定律得分卷后分评价一、选择题(本大题共10小题，每小题3分，共30分)1．关于电流、电压和电阻的关系，下列说法正确的是(C)A．当导体两端的电压为零时，电阻也为零B．通过导体的电流越小，导体的电阻越大C．定值电阻两端的电压越大，通过该电阻的电流就越大D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比2．如图所示，R1＞R2，所有元件完好，开关闭合，电流表A的示数是1 A，则电流表A1的示数(A)A．小于0.5 A B．等于0.5 A C．大于0.5 A D．等于1 A第2题图第3题图第4题图3．(宁夏中考)如图所示，电阻R2的阻值为15 Ω。
当开关S1、S2闭合时，电流表A1的示数为0.5 A，电流表A2的示数为0.2 A。
下列说法正确的是(A)A．电阻R1的阻值为10ΩB．S1、S2闭合时，通过电阻R1的电流为0.5 AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5 A4．如图所示是某煤气泄漏检测装置的简化电路图，其中电源电压保持不变，R0为定值电阻，R为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，下列说法正确的是(C)A．煤气浓度增大时，电流表示数将减小B．煤气浓度增大时，电压表示数将减小C．煤气浓度减小时，电压表与电流表的比值将不变D．煤气浓度减小时，电压表与电流表的比值将变大5．(武汉中考)如图所示，电源电压15 V保持不变，滑动变阻器的滑片P在最右端。
闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5 A；保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2 A，则电阻R3的阻值是(C) A．20 ΩB．30 ΩC．45 ΩD．50 Ω第5题图第6题图6．(北京期末)小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I－U图象，如图所示。
第十四章欧姆定律单元测试卷2022—2023学年苏科版九年级物理上册含答案
第十四章欧姆定律单元测试卷一、单选题1．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线电阻小B．导体通电时有电阻，不通电时没有电阻C．导体的电阻越大，表明导体的导电能力越强D．导体电阻越小，对电流的阻碍作用越小2．有一段导体，下列措施中能增大其电阻的是（）A．减小导体两端的电压B．减小导体中的电流C．将导体均匀地拉长D．将导体从中间对折3．如图所示两个实验，甲用酒精灯加热金属丝时，灯泡变暗。
乙将玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是（）A．加热金属丝会使其电阻变小，电流表示数增大B．加热使玻璃芯由绝缘体变成了导体，说明导体和绝缘体在一定条件下可以相互转化C．甲图中，灯泡和金属丝电阻不同，电流也不同D．不加热时，这两个实验所示的电路在闭合开关后都没有电流4．如下图，向左移动滑片P，连入电路中的电阻阻值变大的是（）A．B．C．D．5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。
调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。
出现这一现象的原因可能是（）A．灯泡L2短路B．滑动变阻器短路C．灯泡L2灯丝断了D．电压表接触不良6．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器乙（相当于滑动变阻器）来调节亮度的，如图所示，b与金属滑片相连，转动旋钮可调节灯泡亮度。
下列分析正确（）A．若只将b、c接入电路，顺时针转动旋钮灯泡亮度变暗B．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变暗C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮D．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗7．在探究“导体电流与电阻关系”时，选择了50Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。
下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．将5Ω的电阻换成10Ω，应将滑片向左移C．实验过程中移动滑片的主要作用是控制定值电阻两端的电压一定D．实验获得多组数据是为了减小实验误差8．根据I=可知，下列说法不正确的是（）A．对某一导体，通过它的电流跟它两端电压成正比B．对于一定大小的电流，导体两端的电压与导体的电阻成正比C．在相同电压下，通过不同导体的电流跟对应的电阻成正比D．对于不同的导体，导体两端的电压与通过电流的比值一般不等9．如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八章 欧姆定律 A组 一、单选题： 1、关于公式R=U/I，下面说法正确的是：（ ） A、加在导体两端的电压越大，电阻就越大 B、通过导体的电流强度越大，电阻就越小 C、导体的电阻，在数值上等于导体两端的电压与通过该导体电流强度之比 D、导体的电阻与导体两端的电压成正比，与通过导体的电流强度成反比 2、下面说法中，正确的是：（ ） A、电路中几个导体的电流强度相等，这几个导体一定是串联的 B、电路中几个导体两端的电压相等，这几个导体一定是并联的 C、串联电路的总电阻，一定大于电路中的任一个电阻 D、并联电路的总电阻，一定大于电路中的任一个电阻 3、两个阻值相等的电阻，串联后的总电阻为60欧姆，若将它们并联后接在6伏特的电源两端，则通过干路的电流强度是：（ ） A、4安培 B、0.8安培 C、800 毫安 D、400毫安 4、两个阻值相等的电阻，并联后的总电阻是10欧姆，则它们串联后的总电阻是：（ ） A、5Ω B、10Ω C、20Ω D、40Ω 6、某导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，则该导体的电阻和通过它的电流是：（ ） A、5Ω，1.2A B、5Ω，2A C、7.5Ω，0.8A D、12.5Ω，0.8A 7、若在电压不变的电源上．接入一个4Ω的电阻时，通过电路的电流是3A，当再在这个电路上串接入一个电阻R时，通过电路的电流是1A，则电阻R的阻值为：（ ） A、12Ω B、30Ω C、80Ω D、40Ω 8、如图8一7所示，电源电压为9V，定值电阻R＝5Ω，滑动变阻器匕的最大值为4Ω那么当滑动片P由变阻器的a端滑向b端时，电压表的示数是（ ） A、由0逐渐增大到9V B、由0逐渐增大到5V C、由0逐渐增大到4V D、由4V逐渐减小到0 9、在图8一8的电路中，闭合电键后，灯都正常发光，伏特表和安培表均有示数，在某一时刻突然两灯熄灭，且伏特表的示数变大，安培表的示数为0，此时电路中可能出现的故障是：（ ） A、安培表烧坏 B、灯L1断路 C、灯L2断胳 D、灯L2短路 10、在图8一9所示的电路中若电源电压为14伏，当电键S闭合时电流表 的示数为0.5A，电压表的示数为4V，则R2的电阻值是：（ ） A、0.28Ω B、20Ω C、8Ω D、4Ω
二、多选题 1、在如下图所示的电路中，每个电阻阻值都是10欧姆。通电后，各电流表读数必然是：( ) (A)I3＞I2＞I1；(B)I1=I2=I3； (C)I1＞I2＞I3；(D)I1=I2+I3。 2、一组电阻丝组成的电热器的发热体，共四个接线柱A、B、C、D，如下图所示。那么，欲获得最小和最大电阻值应分别使用（ ） (A)A、B接线柱； (B)B、C接线柱； (C)C、D接线柱； (D)D、A接线柱。 3、如图所示电路，当把某一用电器接入A、B两点间时：( ) (A) 电压表的示数不变 (B)电压表的示数变小 (C)电流表的示数变大 (D)电流表的示数变小 4、68、如下图所示，R1=R2=R3=1欧在下列情况下，相对应的电路总电阻R有下面几个判断数据，正确的是：（ ） (A) K1、K2、K3都闭合R=0欧姆； (B) K1、K2、K3都断开R=3欧姆； (C) K1、K2闭合K3断开R=1欧姆； (D)K1、K2、K3都闭合R=1/3欧姆
三、填空： 1、在研究电流强度与电压、电阻的关系的实验中，可以得到的结论是：导体中的电流强度跟导体两端的电压成 比，跟导体的电阻成 比，这个结论叫 定律。写成公式为： 。 2、若导体两端的电压为5伏特，通过它的电流强度为0.5安培，则导体的电阻为 ；若导体的两端电压改为3伏，则通过导体的电流强度为 安培。若导体两端电压为零，则导体的电阻为 欧姆。 3、电阻R1＝3欧姆，R2=6欧姆。将它们串联时，总电阻为 ；将它们并联时，总电阻为 。 4、已知R1＝10欧姆，R2=5欧姆。将R1、R2串联时，通过R1、R2的电流强度I＝0.5安培，则R1
两端电压U1= ，R2两端电压U2= ，串联的总电阻R= 。
5、已知：R1=10欧姆，R2＝5欧姆。将R1、R2并联，若通过干路的电流强度I=2安培，则通过R1
支路的电流强度I1= ，通过R2支路的电流强度I2＝ ，并联电路总电阻
R= 。 6、R1=6欧，与R2串联后的总电阻是8欧姆，则R1、R2并联时的总电阻是 。 7、两个电阻并联时的总电阻为4欧，若其中一个电阻为6欧，则另一个电阻是 欧。 8、两个电阻串联后的总电阻是10欧，并联后的总电阻是2.4欧，则这两个电阻的阻值分别为 欧和 欧。 9、已知R1=25 Ω，R2=10Ω。把R1、R2串联起来，接在电源两端，则通过R1 R2的电流之比I1：I2= ，R1 R2两端的电压之比为U1：U2= ，若把两电阻并联后接在同电源的两端，则通过R1、R2的电流之比为I’1：1’2= ，R1、R2两端电压之比为：U’1：U’2= 。 10、R1＝3欧，R2＝2欧，电源电压U=6伏，把这两个电阻接在电路中，能得到的 最大电流I= 、最小电流I’= 。
四、实验题 1、 某同学用图所示的电路，来研究通过导体的电流跟导体电阻的关系，其中R为定值电阻，他第一次实验用的定值电阻的阻值为R1；闭合开关后，记下电流表的示数为I1，他第二次实 验仅将定值电阻的阻值换为2R1，闭合开关后，记下电流表的示数为I2，结果发现 I2＜ I1，但 I2
≠21I，由此，他认为电流跟电阻不成反比，他的结论是 的（选填“正确”或“错误”），其原因是 .
2、用电压表、电流表、干电池组、滑动变阻器和开关等器材，可以测出被测电阻的阻值RX: （1）请你在右边的方框内画出实验电路图。 （2）在实验中要记录的数据有 和 。 （3）计算被测电阻的阻值公式是 。 （4）用伏安法测电阻要测若干组数据的好处是： 。
3、如图3(a)所示电路，在测量电阻的实验中，R为镍铬丝，R＇为滑动变阻器。 (1)在圆圈中填上两表符号。 (2)移动滑动变阻器滑片P是为了改变____。 (3)R两端电压的最大值为____伏。 (4)设R约为3欧，用笔线代替导线把图3(b)的元件连接成电路（注意导线不交叉，元件位置不移动）。 五、计算题 1、 电阻R1=24欧姆，若在R1上并联一个20欧姆的电阻R2，则干路中的电流为0.55A，求电源电压和通过R1的电流强度。
2、电阻R1=12欧姆，R2=8欧姆，电源电压保持不变。（1）当开关S1、S2都闭合时，电压表示数为6V ，电流表示数为1A。求电阻R3的值。（2）当开关S1、S2都断开时，求电流表的示数为多大？ R1 R2
R3 S1 S2 A V
3、U=20V，R1=5欧姆，Rab=0——20欧姆，求：P从b a V表变化范围？ P V R1 a b
4、 电阻分别是R1=5欧姆，R2=10欧姆的两个导体串联起来，然后接在电压是15伏特的电路里，求每个导体上的电压，若将这两个导体并联起来，仍接在该电路中，求干路的电流？
5、U=6伏特，R1=20欧姆，S断开时，A表示数是0.2安培，求：S断开时，R2=？V表示数是多少？S闭合时，A表示数、V表示数各是多少？ S V A R1 R2 B组 一、单选题： 1、在如图所示的电路中，电池的电压为12伏，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω。当变阻器的p端从a端滑向b端时，电流表的变化范围是：( ) (A)1.2A--0.2A(B)0.2A--1.2A (C)0.24A--0.2A(D)0.2A--0.24A 2、10欧姆和40欧姆两个电阻可以组成以下哪一组电阻：( ) (A)25欧姆，8欧姆(B)8欧姆，50欧姆 (C)30欧姆，8欧姆(D)50欧姆，30欧姆 3、如图，将阻值为R的导线接在a、b两端，电压表的读数为12伏，电流表的读数0.8安。若换用阻值为4R的导线接在a、b两端，则电压表和电流表的读数分别为( ) (A)3伏、0.2安(B)12伏、0.2安 (C)3伏、0.8安(D)12伏、3.2安 4、如图所示电路,电源电压不变,三个电阻阻值都等于R,当开关S断开与闭合时,电流表示数之比为( ) (A)2:1(B)3:4(C)2:3(D)3:2 5、如图所示的电路中，电阻R1=8欧姆，滑动变阻器的最大阻值R2=24欧姆，电源电压为16伏特，在变阻器的滑片P从一端向另一端滑动的过程中，电压表的示数的最大值是最小值的( ) (A)2倍 (B)3倍 (C)4倍 (D)6倍 6、电阻R1与R2串联后,接在电路中,已知它们分得的电压之比为1:3,那么将它们并联后,接入电路中,通过它们的电流之为( ) (A)1:1(B)1:3(C)3:1(D)4:1 7、如图所示电路,电压U不变,当闭合开关S时,下列判断正确的是：( ) (A)电压示数增大,电流表示数减小 (B)电压表示数增大,电流表示数增大 (C)电压表示数减小,电流表示数减小 (D)电压表示数减小,电流表示数增大 8、电路如图所示，设电源电压不变，闭合开关后，在将滑动变阻器的滑片由B端移向A端的过程中( ) (A)电流表、电压表的读数都增大 (B)电流表、电压表的读数都减小 (C)电流表的读数增大，电压表的读数减小 (D)电流表的读数减小，电压表的读数增大 9、根据欧姆定规I=U/R，下列哪种说法是正确的( ) (A)通过导体的电流强度越大，这段导体的电阻就越小；
