SL3000变频恒压供水电脑控制器
恒压供水控制器说明书
恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。
5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1. 面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
变频恒压供水电脑控制器说明书
HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。
GQS3000变频生活供水设备电控说明书
GQS3000变频生活供水设备电控说明书我公司GQS3000生活双控供水设备采用了当前具有国际先进水平的变频调速控制技术，柜内元器件全部选自进口及国产名牌产品，性能稳定，运行可靠，使用方便，操作简单，我公司有完善的售后服务措施和承诺，竭诚为用户提供满意的服务。
一、特点：（1）恒压供水：GQS3000采用变频调速技术，可根据用户供水网络用水需求，自动调整水流，保持恒压供水。
（2）供水连续：GQS3000采用自动与手动供水两套系统，当自动供水出现故障时，用户可转为手动供水，保持供水的连续性。
注：手动供水时，压力不受控制，应尽快与厂家取得联系。
（3）多重保护措施：GQS3000具有缺相、错相、过载、短路、水池缺水等多重保护措施。
二、操作方法：GQS3000具有“自动”与“手动”两种运行方式（1）“自动”方式“将各泵的空气开关合上，将给定压力设为用户所需压力，将“自动/停止/手动”选择开关打在“自动”档，则自动起动1#泵，泵一运行指示灯亮，当1#泵满足不了用户用水需求时，自动将1#泵转为工频工作，泵二变频起动，泵二运行指示灯亮。
当一台泵能够满足用水需求时，则自动将泵一工频停止。
始终使实际压力跟随给定压力，保持恒压供水。
3#泵操作方式同1#、2#泵。
3台泵需轮流起动，可通过GQS3000设置。
（2）“手动”方式：当变频器或GQS3000检修时，可转为手动运行，将各泵的空气开关合上，将“自动/停止/手动”选择开关打在“手动”档，若开1#泵，按压泵一手动起动按钮，则起动1#泵，要停止，按压泵一手动停止按钮。
若开2#泵，则按压泵二手动起动按钮，则起动2#泵，要停止，按压泵二手动停止按钮。
三、常见故障：（1）断相灯亮时：可能是外部进线断相或者错相，检查外部进线。
（2）水位低灯亮时：可能是水池缺水，检查水池水位。
（3）当过载故障灯亮时：可能是负载过负荷，过热保护动作，在检查负载正常后，按压KH1和KH2的兰色按钮，使之复位。
TG变频恒压供水电脑控制器
TG3000变频恒压供水电脑控制器使用手册浙江天正电气股份有限公司目录一、系统概述???????????????????(2)二、主要性能指标?????????????????(2)三、安装尺寸和接线端子说明????????????(3)四、操作面扳指示及参数设定说明??????????(4)五、控制器参数列表及出厂默认值??????????(6)六、控制器参数功能详细说明?????????????(9)七、巡检功能的实现过程??????????????(15)八、控制器显示故障代码说明????????????(17)九、外部输入信号端子说明?????????????(17)十、系统当前时间的调整??????????????(17) 十一、外部输出端子与部分变频器端子的连接表????(18)一、系统概述TG3000系列微电脑变频供水／补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力(动压)设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1．可编程设定多种泵工作方式，最多可拖五台泵(1变频+4工频)；2．具有压力测量值防抖动补偿控制功能；3．参数调整和设定具有密码锁定及保护功能；4．采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5．可接无源远传压力表、有源电压及电流型压力变送器；6．“0～10V”输出控制频率电压为DC 0-10V,也可设定为DC 0-5V；7．具有压力传感器零点和满度补偿功能；8．具有定时自动倒泵功能；9．具有第二压力(消防压力)设定和控制功能；10．具有缺水自动检测保护功能和外部输入停机保护功能；11．系统补水控制时，具有超压自动泄水控制功能；12．具有供水附属小泵控制功能，可设定小泵变频或工频模式；13．具有可选的定时自动开、关控制功能；14．具有小流量水泵睡眠控制功能；15．具有手操器功能，可手动调节输出电压来控制变频器的频率；16．可代替电接点压力表进行上、下限压力控制；17.具有分时分压关水控制功能，最多有六段时间控制；三、安装尺寸和接线端子说明1．控制器外形尺寸：160mm×80rnm×90mm2．控制柜面板开口尺寸151mm×45mm面板卡入式安装。
KW2000变频恒压供水控制器
变频恒压供水控制器使用手册产品概述变频恒压供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
性能指标1．采用32位高性能处理器，配置高可靠性的铁电存储器。
2．参数调整和设定具有密码锁定及保护功能。
3．采用PI控制算法，设定参数少，控制精度高。
4．模拟量输出可以通过参数调整。
5．具有压力传感器零点和满度补偿功能。
6．具有定时自动倒泵功能。
7．具有外部手动端子。
8．具有缺水自动检测保护功能和外部输入停机保护功能。
9．系统补水控制时，具有超压自动泄水控制功能。
10．具有可选的定时自动开、关机控制功能。
11．具有手操器功能，可手动调节输出电压来控制变频器的频率。
12．可代替电接点压力表进行上、下限压力控制。
13．具有分时分压供水控制功能，最多有六段时间控制。
14．具有上限保护压力控制功能，超压自动停泵。
产品规格1.额定工作电压: AC220V±15%;2.控制器额定功耗: <=AC 2W;3.开关输出信号: 继电器输出5A/ AC220V4.模拟输入信号: 1路，0-5V/1-5V电压信号6.模拟量输出信号: 1路，0-10V/0-5V电压信号7.控制器外形尺寸: 96mm×96mm×72mm8.控制柜面板开口尺寸:91mm×91mm，支座安装9.使用环境: 无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；温度：-20℃～50℃；.相对湿度：< 95%控制器面板示意图接线端子说明控制器端子接线图（图和实物一一对应，接线时需参照）接线端子说明：详细操作说明1、面板及按键说明：PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
"S"键为参数设定键，"▲"和"▼"为两个数字加减键，在参数设定状态，"M"键和""键为参数翻页键；在正常工作状态，""键为显示方式转换键，用来转换显示压力值和输出频率值；"●"键为功能键，在DA值检证时起确认作用，以及在错误情况下做错误接触用。
KW4000变频恒压供水控制器
变频恒压供水控制器使用手册12 说明书版本号：V3.0科尼韦尔自动化温州有限公司感谢您选用本产品，本产品属于精密电子仪器，为确保您的人身财产安全，在使用本产品前，请务必阅读本手册，并在以后的安装，运行，调试过程中遵守执行。
目录产品概述 (1)性能指标 (1)产品规格 (2)接线端子说明 (4)详细操作说明 (7)参数功能详细说明 (12)故障显示代码说明 (19)外部输入端子功能说明 (20)系统当前时间调整及临时开机 (20)控制器与压力变送器之间的接法 (21)485通讯 (21)常见问答 (22)有限责任 (23)3KW3000/KW4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
产品具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
性能指标1.采用32位高性能处理器，配置高可靠性的铁电存储器，主电路供电采用高效开关电源技术，使系统更具高效性能。
2.可编程设定多种泵工作方式，最多可拖4台泵循环启动；3.参数调整和设定具有密码锁定及保护功能；4.采用PI控制算法，设定参数少，控制精度高，使用芯片内部独立硬件看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V，也可设定为DC 0-5V；7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.具有DA输出用户可矫正功能；451.额定工作电压: AC220V ±15%;2.控制器额定功耗: <=AC 5W;3.开关输出信号: 继电器输出5A/ AC220V4.最大控制范围: 四台主泵5.模拟输入信号: 1路，0-5V/1-5V 电压信号6.模拟量输出信号: 1路，0-10V/0-5V 电压信号7.控制器外形尺寸: 160mm ×80mm ×95mm8.控制柜面板开口尺寸:151mm ×75mm ，面板卡入式安装9.使用环境: 无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；10.使用环境温度: -20℃～50℃ 11.相对湿度: < 95%; 12.重量: 约700克13.显示:KW4000采用中文液晶，尺寸65.5mm ×38mm KW3000采用数码管，尺寸0.56英寸KW3000型控制器面板示意图6KW4000型控制器面板示意图7接线端子说明1、KW3000 型控制器端子接线图（图和实物一一对应，接线时需参照）2、KW4000 型控制器端子接线图（图和实物一一对应，接线时需参照）注：可选配485通讯（ 9,10端子 ），需在订货时说明KW3000型控制器接线端子说明：端子名称说明端子名称说明1 CM1 启动变频器运行的干接点信号输出13 LAC220V输入端2 FWD 14 N3 CM3 4-6端子的公共端15 B1 1#变频运行触点，220V/5A4 DI3 变频器故障反馈接点16 B2 2#变频运行触点，220V/5A5 DI2 缺水/停机反馈接点17 B3 3#变频运行触点，220V/5A6 DI1 火警/第二压力反馈接点18 G1 1#工频运行触点，220V/5A7 V+ 远传压力表高端+5V 19 G2 2#工频运行触点，220V/5A8 VIN 远传压力表电压信号输入（中）20 G3 3#工频运行触点，220V/5A9 IIN 压力变送器信号输入端子21 B4 4#变频运行触点，220V/5A10 GND 压力表信号地（低）22 G4 4#工频运行触点，220V/5A11 D/A 0-10V模拟量‘+’输出23 NC 悬空，不可接线12 CM2 0-10V模拟量‘-’输出24 NC 悬空，不可接线注：9号端子使用时，需与8号短接，且压力变送器4-20ma信号需接到9号端子KW4000型控制器接线端子说明：端子名称说明端子名称说明1 CM1 启动变频器运行的干接点信号输出13 LAC220V输入端2 FWD 14 N3 CM3 4,5端子的公共端15 B1 1#变频运行触点，220V/5A4 DI1 火警/第二压力反馈接点16 B2 2#变频运行触点，220V/5A5 DI2 缺水/停机反馈接点17 B3 3#变频运行触点，220V/5A6 V+ 远传压力表高端+5V 18 G1 1#工频运行触点，220V/5A7 VIN 远传压力表电压信号输入19 G2 2#工频运行触点，220V/5A8 GND 压力表信号地20 G3 3#工频运行触点，220V/5A9 TX+ RS485通讯接口+ 21 B4 4#变频运行触点，220V/5A10 TX- RS485通讯接口- 22 G4 4#工频运行触点，220V/5A8911 D/A 0-10V 模拟量‘+’输出23 ERR 多功能故障端子，220V/5A12CM20-10V 模拟量‘-’输出24NC悬空，不可接线接线参考图（以KW3000，三泵循环为例）：详细操作说明1、面板及按键说明：PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
bhk-3000使用说明书
退出休眠状态或停附属小泵相对压力
单位：Mpa
在休眠状态(包括小泵变频工作时休眠)下或小泵变频工作时，当前压力低于 设定压力（小泵变频工作时为Pr02的值）－Pr28时，退出休眠或退出小泵
密匙组
Pr29
密码1
0--99
55
Pr30
密码2
0--99
55
Pr31
密码3
0--99
55
Pr32
可工作天数
4、常用接线原理图
标准四台泵循环软启动方式原理图（以三垦变频器为例，见附页）。
五、参数及说明
参数
功 能
参数范 围
出厂设 置
说明/注释
压力设定组
Pr00
设定压力1
单位：MPa
Pr01
设定压力2
单位：MPa
Pr02
设定压力3
单位：MPa注:小泵变频工作时, 其压力设定为本参数
Pr03
超压设定值
单位：MPa
B1—B4
变频泵控制输出，容量5A, 接交流220V接触器。
D1—D4
工频泵控制输出，容量5A, 接交流220V接触器。
D5
附属小泵控制接点，容量5A, 接交流220V接触器。
PE / N / L
AC220V电源，PE为接地端。
3、与常用变频器的连接
富士
西门子
三星
台达
三肯
松下电器
明电舍
ABB
D/A
12
3
11
AVI
VRF
FIN
FSV
AI1
G
11
4
9
ACM
ACM
G
COM
AGND

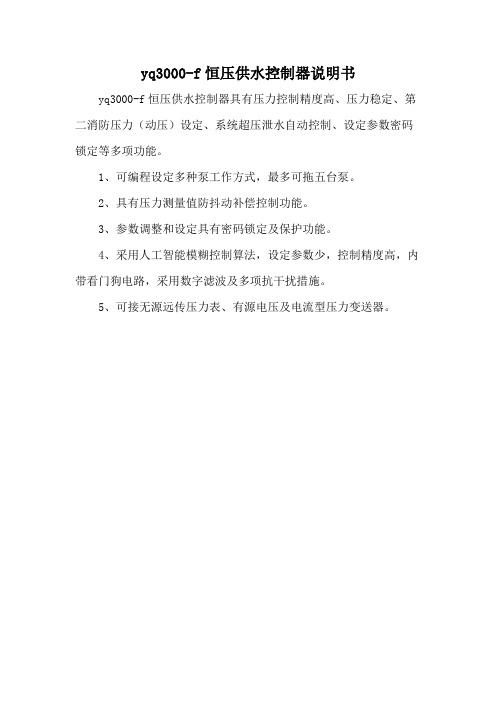

yq3000-f恒压供水控制器说明书
yq3000-f恒压供水控制器说明书
yq3000-f恒压供水控制器具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
1、可编程设定多种泵工作方式，最多可拖五台泵。
2、具有压力测量值防抖动补偿控制功能。
3、参数调整和设定具有密码锁定及保护功能。
4、采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。
5、可接无源远传压力表、有源电压及电流型压力变送器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频恒压供水电脑控制器使用手册东莞三乐科技有限公司目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)控制器显示故障代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述SL-3000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖拖五台泵（1变频+4台工频）；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6.“0~10V输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及接线端子说明：SL-3000型控制器面板示意图SL-3000 型控制器端子接线图1------TX+ (RS485通讯接口+) 2------TX –(RS485通讯接口-)3------GND(信号地) 4------CM1(正转运行信号)5------FWD(正转运行信号) 6------ V+ (远传压力表高端+5V)7------IN(压力信号输入0-5V) 8------ GND(压力信号输入地)9------ DI2(缺水或停机信号输入) 10------DI1(第二压力信号输入端)11----- 0~10V--(DC 0-10V输出) 12------ CM2(信号公共端2)13----- N(AC 220V零线)14------L( AC 220V火线)15-----B1(1#变频运行触点) 16------B2(2#变频运行触点)17-----B3(3#变频运行触点) 18-----G1(1#工频运行触点)19-----G2(2#工频运行触点) 20-----G3(3#工频运行触点,泄压阀触点)21-----B4(4#变频运行触点) 22-----G4(4#工频运行触点)23-----NC(空端子) 24-----NC(空端子)四、操作面板指示及参数设定说明4.1面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
"S"键为参数设定键，"▲"和"▼"为两个数字加减键，在参数设定状态，"M"键和""键为参数翻页键；在正常工作状态，""键为显示方式转换键，用来转换显示压力值和输出频率值；"●"键为工厂保留测试键．4.2 工作状态指示灯四个泵工作状态指示灯P1、P2、P3、P4表示四台泵，当指示灯为绿色时表示对应泵工作在变频方式，当指示灯为红色时，表示对应泵工作在工频方式。
4.3 参数的设定正常运行状态下，按住"S"键5秒，当显示窗口显示提示信息时松开"S"键，进入参数设定状态。
"M"键或""键为参数项翻页键，用来显示不同的设定参数项；按"▲"或"▼"键改变当前参数项的值，改变后的值将被自动存储在仪表的存储器中。
当参数设定完成后，再按一下"S"键，仪表将返回正常工作状态下。
此时如果P00=18，按"▲"和"▼"键将直接改变当前的压力设定值（P01的设定值）。
在第二压力（消防）开关（端子１０和端子１２）闭合时，窗口显示的是第二设定压力。
按"▲"和"▼"键将直接改变当前的第二设定压力值，第二压力也可以在P02中设定。
4.4 恢复系统参数出厂值断电状态下按住”S”键不松手，开机上电，当显示窗口显示提示信息时松开"S"键，系统自动将所有参数恢复为出厂默认值。
五、控制器参数列表及出厂默认值项目参数参数说明数据范围出厂默认值参数说明P00 参数密码0-10018此数值为18时,可以对系统参数进行修改，为其余值，则锁定所有参数项。
P01 当前压力设定值0-2.5Mpa 0.20 第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30 第二控制压力、消防压力或动压设定值P03 泵工作方式1-1511-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14-3#泵变频，15-四泵循环16-4#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵、三泵和四泵循环软启动时，设定变频切换到工频的时间P05 欠压加泵时间1-250秒20 多泵启动时，欠压加泵的时间六、控制器参数功能详细说明P00----参数修改密码。
当P00=18时，所有的参数和设定值均可修改，当P00<>18时，参数和设定值只能查看，不能修改。
P01----压力设定值，也称第一压力设定值或下限压力设定值。
当P03<>5时，P01就是系统当前的压力设定值,可在P01中设定或在运行状态直接在控制面板用"▲"和"▼"键直接设定。
当P03=5时，此值为下限压力设定值。
P02----第二压力设定值，也称消防压力或动压设定值。
当外部输入信号端子DI1与CM2闭合超过2秒，则当前系统控制的设定压力值即变为P02的值，此时可在控制面板上直接用"▲"和"▼"键进行修改，修改后的数值直接存入P02参数项中。
当外部输入信号端子DI1与CM2断开后，控制面板上的设定压力值又重新变回P01的压力设定值。
P03----泵工作方式。
通过P03参数的改变，控制器可以控制单台或多台泵工作在不同的工作方式；P03=1,2，为一用一备工作模式，B1和B2互为备用泵。
当P12=1时，B1和B2按照P13中设定的时间定时相互轮流接通工作，G3为超压泄水触点。
P20=0时，泄压功能无效；P03=3，为一台变频泵加一台工频泵工作模式。
此时系统定义B1为变频泵，G1为工频泵。
当B1工作频率达到50Hz后，延时P05秒的时间，如果测量压力值仍然达不到系统设定值，则系统直接接通G1触点将工频泵投入系统运行。
如果系统出现超压，则将G1工频泵关掉，仍然靠调节B1泵的工作频率来稳定系统压力。
P03=4，是为锅炉补水或换热机组补水设计的工作模式。
此模式下系统定义B1为变频补水泵，G3为超压泄水电磁阀控制端子。
当测量压力>=(P01(或P02)+P20)时，G3接通，控制泄压电磁阀开启进行泄水。
当测量压力<=P01(或P02)时，G3断开，泄压停止。
P20=0时，泄压功能无效；P03=5, 为开关位式控制模式。
这种工作模式下，定义G1为1#工频补水泵，G2为2#工频补水泵，G3为超压泄水电磁阀控制端子。
此时SV压力设定值窗口显示的设定值为P21上限压力设定值。
此工作模式下，系统以P01为下限压力，P21为上限压力，代替电接点压力表进行压力控制。
当测量压力<=P01时，延时2秒，G1接通；经过P05时间后，如果压力仍然达不到P21,则G2接通；当测量压力>=P21时，G1断开；G1断开后；如果测量压力还高于P21,G2也断开；当测量压力>=(P21+P20)时，G3接通，控制泄压电磁阀开启进行泄水；当测量压力<=P21时，G3断开，停止泄压。
P20=0时，泄压功能无效；P03=6,为两泵循环软启动控制模式。
在此工作模式下，系统定义B1、B2为两台泵变频工作端子，G1、G2为两台泵工频工作端子。
此模式下系统上电工作时，先接通B1,启动1#泵变频工作。
当1#泵变频工作在50Hz时，延时P05秒，如果测量压力仍然达不到设定值，则将B1断开，接通G1，将1#泵由变频状态转换为工频工作状态，延时3秒，接通B2，启动2#泵进行变频工作。
当系统超压时，当2#泵变频工作在0Hz时，延时P06秒，系统仍然超压，将G1断开，切断1#泵工频，由2#泵进行变频调节保持系统的压力稳定。
当测量压力>=P01+P20时，G3接通，控制泄压阀泄水。
P20=0时，泄压功能无效；P03=7,为三泵循环软启动控制模式。
在此工作模式下，系统定义B1、B2、B3为三台泵变频工作端子，G1、G2、G3为三台泵工频工作端子。
此模式下系统上电工作时，先接通B1,启动1#泵变频工作。
当1#泵变频工作在50Hz时，延时P05秒，如果测量压力仍然达不到设定值，则将B1断开，接通G1，将1#泵由变频状态转换为工频工作状态，延时3秒，接通B2，启动2#泵进行变频工作。
