CPC系列变频恒压供水控制器使用说明书

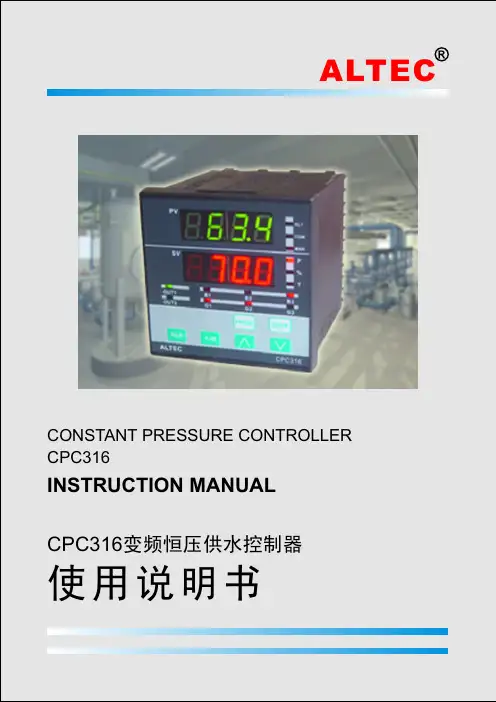

CPC316变频恒压供水控制器
20 两线制压力变送器 (4~20mA)
3 IN + 2 18
IN 19
1
远传电阻压力表
接线端子说明:
端子号 1, 2 4 5 6,7 8 9 10 13 14 15 11,12
端子名称 功能说明 电源 电源,110~220VAC
主输出,用于变频器频率给定信号 OUT1 (4~20mA,0~10V)
ALTEC
外形尺寸
PV
AL1
8.8.8.8. COM
MAN
SV
P
8.8.8.8. % T
OUT1 OUT2
B1
B2
B3
G1
G2
G3
PROG
DISP
PAR
A/M
ALTEC
CPC316
□96
□91
100
10
6、电气连接
6.1 接线端子分布
1
21
31
11
2
22
32
12
3
23
33
13
4
24
34
14
5
25
35
仪表上电瞬间,上行显示器显示仪表的基本型号,下行显示器显示仪表的软件版本号(对客户定制的仪表,客户应特别留 意软件版本号,以便今后订购)。
上电3秒钟后,上行显示器显示压力测量值(PV),下行显示器将显示压力设定值(SV)。 按动下行显示窗显示切换键(DISP),下行显示窗将分别显示压力设定值(指示灯P点亮),输出功率(指示灯%点亮),实时 时钟/变频器频率(指示灯T点亮)。如仪表具有实时时钟功能,T指示灯点亮时,下行显示窗指示实时时间,如仪表无实时时钟 功能,T指示灯点亮时,下行显示窗指示变频器频率。 当允许自动／手动切换时(A K设置为KAND),按A/M键可实现自动/手动控制方式的双向无扰切换。
cps-21f变频恒压供水调节器使用说明书
路漫漫其修远兮，吾将上下而求索 - 百度文库CPS-21F变频恒压供水调节器使用说明书目录一、CPS-21F系列变频恒压供水调节器的特点 (1)二﹑控制器的产品规格及选型 (1)三、调节器的工作条件 (1)四﹑调节器示意图及说明 (2)五﹑端子说明 (2)六﹑功能代码一览表 (4)七﹑安装 (6)八﹑显示面板操作 (6)九、包装、运输和贮存 (8)一、CPS-21F系列变频恒压供水调节器的特点CPS-21F系列变频恒压供水调节器（以下简称为21F调节器）是我公司按照ISO9000质量体系的要求研发的调节器。
我们综合了十年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，开发出的21F调节器具有高可靠性、高稳定性。
21F调节器的主要特点：1、五路模拟量输入（其中4路4~20mA电流输入，1路0~5V电压输入），10位AD采样，从而可实现单模拟量输入控制，叠压控制，以及液位、电机电流、温度等物理量的采集和相关控制；每路模拟量均可校零和调节增益。
2、1路模拟量输出（0~10V输出），可调节增益。
3、4路开关量输入。
4、6路开关量输出，与PLC接口方式灵活。
5、5种控制方式，可设定成P、I系数的比例积分调节方式，也可设定成模糊调节的控制方式，亦可完全手动控制；均可实现正反控制。
6、双排数码管显示，可同时显示多个物理量。
7、菜单分级显示，同时做到不用不显示，方便调试。
8、抗干扰能力强，使系统工作更可靠。
9、国际化的标准外形尺寸，便于安装。
二﹑控制器的产品规格及选型2.1产品规格型号C P S–21 F–□□功能代号（如：Ⅰ、Ⅱ等）C: C极输出E: E极输出F: F型21: 多泵系统，模糊控制变频恒压供水系统图1 调节器型号说明2.2 选型说明：21F调节器配合PLC控制，21F调节器完成对变频器的控制，PLC完成其它逻辑控制，二者通过开关量接口进行通讯。
2.2.1 CPS-21F-C□型调节器CPS-21F- C□调节器的开关量输出为C极输出，请参看第5.1节“接线图”（第2页）。
CPS-20C1恒压供水控制器 说明书
CPS-20C1恒压供水控制器应用指南第一章对控制器的补充说明第1节概述CPS-20C1系列控制器是目前CPS系列恒压供水控制器产品之中功能最全，最强大的控制器。
此系列控制器适用于最多有6台主泵加1台附属小泵的供水系统。
所有主泵可设计成变频循环软启动的工作方式，也可设计成1台变频泵加5台工频定量泵，再加1台附属小泵的工作方式。
当然，少于此数目的供水系统也可使用此系列的控制器进行控制。
20C1系列控制器内部控制逻辑及控制算法均采用先进的现代控制理论进行设计，PID 参数免调试，所以用户使用起来，会感觉非常方便，而且供水系统的精度高，系统响应速度快，稳定性好。
除此之外，20C1系列控制器还有很多优点，诸如定时开关机，定时换泵功能，定量泵、变量泵自动巡检功能，故障自动诊断，避免频繁切换水泵等优点。
具体详细介绍，请参阅20C1控制器的说明书，在此就不再详细介绍了。
第2节四种型号20C1控制器的说明CPS-20C1控制器共有4种型号，即标准型（S型）和消防专用型。
其中消防专用型又根据消防泵的正常工作方式和巡检方式分为3种，包括消防泵定量工作，工频巡检（DD）型；消防泵变量工作，变频巡检（BB）型；消防泵定量工作，变频巡检（DB）型三种。
这里的定量和变量是指工频和变频的意思。
4种型号的控制器端子接线和参数代码完全相同，只是工作方式不同。
用户可自己检查控制器的型号，具体操作方法是：将控制器的键盘锁定开关拨至LOCK 位置，然后按下功能键（FUNC），通过面板下排数码管所显示的内容判断控制器的型号。
其中，“1 S－S”为S型，“2 b－b”为BB型，“3 d－d”为DD型，“4 d－b”为DB型。
自2000年7月以后的产品有此项功能，在此之前的产品无此功能。
以前产品的性能并没有差别。
敬请广大用户放心使用。
对这四种型号的控制器的工作方式的说明如下：1．标准型（S型）。
标准型控制器用于一般的生活供水系统，任何一台水泵可设置为变量泵“b”或定量泵“d”。
ALTEC CPC316 变频恒压供水控制器 说明书
OUT2 24V(+) 24V(-) RUN SP2 STOP
IN+ INB1 B2 B3 G1 G2 G3 COM
功能说明 电源,100~220VAC 主输出,用于变频器频率给定信号 (4~20mA或0~10V) 输出2
24V直流电源,为压力变送器供电
变频器运行开关 第二压力开关(消防) 停止开关 输入开关公共端
压力信号输入
1# 变频泵控制接点 2# 变频泵控制接点 3# 变频泵控制接点 1# 工频泵控制接点 2# 工频泵控制接点 3# 工频泵控制接点 输出继电器公共端
5
6.3 接线说明
主输出OUT1 主 输 出 OUT1可 设 置 为 0~20mA或 4~20mA输 出 ,当 设 置 为 0~20mA时 ,外 接
2
5.安装
CPC316控制器采用屏式安装方式。安装时,将仪表从安装屏前面推入安装口 ,从安装屏后将仪表用专用夹具装配好,用螺丝刀将紧固螺杆旋紧,应注意将夹具顶端 顶在安装屏上。
+0.5
开 孔 尺 寸:□9 2 m m -0.0
RUN
SLP
MAN
.8. P .8 %
PV
.8 T
8 .8. B3
.8 SV
当允许自动/手动切换时(A K设置为KAND),按此键可实现自动/手动控制方式 的双向无扰切换。
∧和∨键:数值增加/减少键 用于修改压力设定值、输出值、修改参数值等操作。
7
OUT1:变频输出指示灯 绿色指示灯OUT1指示输出功率大小,输出功率越大,指示灯越亮。
变频泵/工频泵运行指示灯 B1为1#变频泵运行指示灯,当1#泵变频运行时,B1灯点亮; B2为2#变频泵运行指示灯,当2#泵变频运行时,B2灯点亮; B3为3#变频泵运行指示灯,当3#泵变频运行时,B3灯点亮;
CPS-21BII使用说明书
0.0
OFF(0.0)
变频主泵连续运行时间超过此时间，换泵。
37 定时换泵时间
小时
8.0
…90.0
注：设定为 0 时取消此功能。
38 定时控制段数 OFF(0)…N
每天有 N（N≤6）段定时控制， N：共有 N 段 OFF：没有 OFF
39+… 56+ L1H1P1 … LnHnPn
L1…Ln：
00：00…23：
四、控制器工作条件
4.1 温度：-5℃∼+55℃ 4.2 相对湿度：≤95%（无凝露） 4.3 电源：AC 185V∼265V 50Hz 4.4 海拔高度不超过 2000 米 4.5 外壳防护等级：IP20 4.6 产品的执行标准：Q/HD LLK001-2004
五﹑控制器示意图及说明
5.1 CPS-21BⅡ控制器面板图
CPS-21BⅡ变频恒压供水控制器
使用说明书
北京兰利东方科技有限公司
目录 一﹑CPS-21BⅡ变频恒压供水控制器的特点………………………………………… 2 二﹑控制系统构成图 ……………………………………………………………… 2 三﹑控制器的产品规格……………………………………………………………… 2 四﹑控制器工作条件 ……………………………………………………………… 3 五﹑控制器示意图及说明…………………………………………………………… 3 六﹑端子说明 ……………………………………………………………………… 4 七﹑功能代码一览表 ……………………………………………………………… 6 八﹑安装 ……………………………………………………………………………8 九﹑显示面板操作 ………………………………………………………………… 8 十、自动运行 ………………………………………………………………………12 十一、系统调试及维护 ………………………………………………………………12 十二、包装、运输和贮存 …………………………………………………………… 13 十三、厂家信息 …………………………………………………………………… 13 附录一 故障信息 ………………………………………………………………… 14
变频恒压供水电脑控制器说明书
HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。
变频恒压供水设备使用说明书资料
恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。
在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。
变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。
二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值6.5-8.5。
三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。
四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。
五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。
380V（±10%），50Hz（±5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—2.8MPa;4、适用电机容量：0.15—315kw5、加减速时间：0—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
CPS-21C触摸屏V3版本使用说明书
CPS-21C变频恒压供水控制器触摸屏使用说明书CPS-21C变频恒压供水控制器触摸屏使用说明书一、产品介绍：CPS-21C变频恒压供水控制器适用于工业、生活和消防供水控制系统。
为满足不同用户的需要，我们研发了触摸屏与控制器的通讯系统。
触摸屏与变频恒压供水控制器的通讯协议采用标准的MODBUS RTU协议。
人机界面友好、操作简单方便、直观。
1.1、触摸屏与21C控制器的连接方法21C控制器与触摸屏的连接方法有两种：1、232连接方法（本公司提供专用串口线，两头DB9母头），一头标有触摸屏的DB9母头接触摸屏的232口，未标示的一头接控制器的DB9上。
切忌不要借反，否则无法正常通讯。
2、485连接方法（本公司提供专用串口线，一头DB9公头，一头为红黑两线。
DB9一头接触摸屏的485（2W）上，另外一头的红线接31C控制器的1端，黑线接31C控制器的2端。
如果触摸屏提示无法通讯，可适当将通讯线红黑互换保证通讯正常。
注：您在采购中所采取的通讯方式一定告知销售人员，以下载相对应的触摸屏程序。
二、功能菜单2.1、手动调试2.1.1进入核准此项操作只有工程师级别以上人员才可操作。
输入用户名2，及用户密码，激活进入选项。
点击进入即可进入手动调试功能。
手动调试包括现场变频调试及工频调试，请参考使用说明书。
2．2参数设定进入核准系统参数的设定受安全等级限制，分为操作人员设定和工程师设定。
两种人员安全级别不同，所打开的参数设定画面不同。
操作人员进入系统参数的用户名为1，通过密码999999进入和用户名2，通过密码888888来对系统参数进行设定和修改。
用户密码可根据需要进行修改。
密码长度最大为8个字符。
点击窗口弹出键盘可进行修改。
以上为操作人员参数使用范围，工程师则进入如下设定窗口。
系统参数设定共160项，分10页进行设定。
设定方法如下：以上参数设定可根据系统使用说明书的技术要求进行设定。
2．2．1、设定确认用户在设定完每页参数后，设定的参数被保暂时保存在RAM中，此时如果断电的话，参数将丢失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CPC系列变频恒压供水控制器使用说
明书
1
2
CPC-2&3可编程序控制器
CPC系列变频恒压供水控制器
使
用
说
明
书
常州市雄华自动化设备有限公司一、概述
以往,恒压供水系统的控制中心一般由可编程序控制器和压力差传感器组成。
这种组合模式可变
功能少(修改参数需要专业编程人员),控制算法简单,难以适应各种供水方式和运行工况。
而且,由两个独立单元构成,体积大,成本高,调试复杂。
CPC系列控制器是一种新型的可编程序控制器。
开发人员希望本产品象变频供水电控柜中的一个"交流接触器"一样应用简单,接线方便。
使调试人员和用户更快地理解变频供水的原理。
它包含了恒压供水的许多功能:
■双压力设定,两种压力相互切换;
■外部水池无水报警,水泵抽真空无水报警;
■小流量工作方式多种选择;
■增泵延时,减泵延时;
■内置PID调节。
■CPC-5 控制器具有双压力控制(进、出口压力)还带有Modbus通讯协议(双端口),与触摸屏连接后,可实现在触摸屏上进行监控和参数修改;同时另一个通讯口能够和电脑实现远程监控。
CPC系列控制器的所有参数能够直接从面板输入数字量,不需要特殊仪器或专业编程人员。
外围所配的远传压力表,与常规的压力传感器相比要更加节省成本。
二、主要技术性能和特点
1、输入部分:
四路开关量输入(无源);
一路模拟量输入,一般是远传压力表电阻信号(也能够是4--20mA电流信号或者是0-5V电压信号。
电流、
电压信号输入,需要在购货时予以选择)。
2、输出部分:
一路模拟量输出(由变频器供电,控制器电源与变频器电源完全隔离);
八路开关量输出。
3、数据设定部分:
向用户开放多个可编程功能,详见功能表。
这些功能包含了恒压供水系统各种工况所需的参数。
根据
实际工况对相应功能编程,可达到最佳运行条件。
4、操作部分:根据功能表的指导,无需多少专门知识便可进行用户参数的设定。
5、可靠性:系统应用高性能的单片机集成系统,配合断电记忆存储器,运行性能稳定可靠。
断电记忆参
数理论上可保持一百年,读写次数超过一百万次。
6、设计合理:水泵是按先开先关的原则运行,负荷均匀。
小流量工作方式使供水系统更具有压力稳定性
和能源的节约。
7、CPC—2CPC-5控制器是底板式安装,CPC-3控制器是面板式安装,其功能没有任何差异。
8、CPC-5控制器主要用于无负压供水设备控制,她比其它两种控制器功能更多,应用更灵活
CPC-5控制器以下特点:
8路开关量输入,
10路开关量输出
两路模拟量输入。
