施工人货电梯附着计算书
施工人货电梯附着计算书
工程概况
XX13#、14#、15#住宅楼工程位于南海区罗村街道罗村大道西侧、罗务路南侧“南方玻璃厂”地段，建设单位为佛山市南海区XX置业房产有限公司，设计单位是XX城建达设计院有限公司，监理单位为XX市鸿业工程建设监理有限公司，施工总承包单位为XX工程建设有限公司，勘察单为核工业XX工程勘察院。
计划安装两台施工升降机，施工升降机中心距离建筑物约3.5米。
13#栋安装高度约为67.5米，计划3层、6层、9层、12层、15层、18层、21层、天面共设8道附墙。
14#-15#安装高度约为70米，计划计划3层、6层、9层、12层、15层、18层、21层、天面共设8道附墙。
安装单位为佛山市顺德区顺恒建设集团有限公司。
一、梁正截面受拉承载力验算
人货电梯附墙架是附在建筑物的梁上，采用M24螺栓，穿过梁固定。
梁结构图如下：
梁的布筋为：
φ8@200；
216，322；
根据混凝土结构设计规范
1、梁正截面受拉承载力计算
轴心受拉构件的正截面受拉承载力应符合下列规定：N≤fyAs
N—轴向拉力设计值；As—纵向普通钢筋全部截面面积。
查《混凝土结构设计规范》fy=360N/mm²。
主筋和腰筋为三级钢
主筋
As1=π(r1)²=3.14×8²=201mm²
上梁2根
201×2=402 mm²
402×360=144720N=144.7KN
下梁筋
As2=π(r2)²=3.14×11²=380mm²
共3根
380×3=1140 mm²
1140×360=410400N=410KN
fyAs= fyAs1+ fyAs2=144.7+410=554.7KN
即梁的正截面受拉承载力为554.7KN。
2、梁正截面受拉承载力验算
附墙架作用于建筑物上力F的计算：
F=KN L 2.05
B 60⨯⨯
本机L=3500mm ，B=1430mm 则F=5
.021*********⨯⨯=71.6KN ＜554.7KN 附着锚固在梁上时，梁竖向不增加受力，梁的负弯矩配筋可以保证。
附墙锚固在梁上满足要求。
二、螺栓承载力验算
单支M24螺栓能承受最大拉力[][]k
d K S N 42σπσ⨯⨯=⨯= N N 640502
.141702414.32=⨯⨯⨯= 式中S —螺栓截面积、[σ]—A 3钢的许用拉力，取170N/mm 2、K
—安全系数，取1.2。
由于每一附墙脚采用2支M24螺栓固定，附墙脚连接后的承载能力为2×64050N=128100N ＞71600N,故选用螺栓满足要求。
电梯附墙加长架计算
电梯附墙加长架计算书1、编制依据电梯附墙架加长杆根据广州市京龙工程机械有限公司提供的《建设工程起重机械安装施工方案》进行设计。
《钢结构设计规范》GB50017-20032、附墙架加长杆设计二期电梯附墙加长架结构示意图见图1。
二期电梯布置图见图2，图1 二期电梯附墙加长架结构示意图3.附墙受力计算附墙架为Ⅱ型附墙架（标准附墙固定距离2900～3600 mm）。
由于现场附墙固定距离超出标准设计值，需对附墙架进行加长，最长附墙长度为6180mm，为最不利受力点，加长杆长度取最长2800mm。
Ⅱ型附墙架附着点的受力要求：F=74KN （厂家提供）。
不考虑斜支撑受力且假设Ⅱ型附墙架受力全部作用在一根加长杆上,则单根加长杆受力要求为74KN。
实腹式轴心受压构件的稳定性计算公式：N f A ϕ≤式中 f ——钢材设计抗压强度，f ＝235 MPa ，取安全系数n ＝1.34，f 取175MPa ；ϕ——轴心受压构件的稳定系数（取截面两主轴稳定系数中的较小者）。
分别就现场各种材料型号进行计算：（1）单根[16a ，查钢结构设计规范表5.1.2-1，杆件结构截面分类对x 轴为a 类,对y 轴为b 类。
截面特性：A=2190mm 2ix=62.8mmiy=18.3mm单位重：17.2Kg/m0/2800/62.845x x x l i λ===0/2800/18.3153y y y l i λ===查表ϕ=0.298稳定性计算374101131750.2982190N MPa f MPa A ϕ⨯==<=⨯ 稳定性符合要求。
(2)2[8焊接成盒子，查钢结构设计规范表5.1.2-1，杆件结构截面分类为c 类。
截面特性：A=2007.9mm 2ix=31.5mmiy=31.4mm单位重：16Kg/m0/2800/31.589x x x l i λ===0/2800/31.489y y y l i λ===查表ϕ=0.523稳定性计算3741070.51750.5232007.9N MPa f MPa A ϕ⨯==<=⨯稳定性符合要求。
施工电梯基础计算书
施工电梯基础计算书依据规范:《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010 《施工升降机》GB/T 10054-2005《混凝土结构设计规范》GB50010-2010一、参数信息施工电梯下混凝土顶板示意图施工电梯选择型号为SC200/200，轿厢类型为双轿厢。
施工电梯安置位置为混凝土板。
电梯总高度105.00m，标准节长度为1.50m。
标准节重量为1.40kN，单轿厢自重为16.00kN。
外笼重量为14.80kN，对重重量为10.00kN，其他配重为2.00kN。
施工电梯轿厢载重为20.00kN，施工荷载为1.00kN.电梯导轨架长为0.65m，宽为0.5m。
电梯底笼长为3.00m，宽为1.30m。
施工电梯动力系数为2.00。
施工电梯基础下楼板长度为5.00m，宽度为4.00m，厚度为0.30m。
楼板混凝土强度等级为C35。
箍筋肢数为2。
二、施工电梯基础荷载计算导轨架重为 G0=1.40×Int(105.00/1.50)=98.00kN。
施工电梯自重标准值为Gk=16.00×2.00+14.80+10.00×2.00+2.00+98.00+20.00×2.00=206.80kN。
施工电梯自重设计值为G=1.2×(16.00×2.00+14.80+10.00×2.00+2.00+98.00)+1.4×20.00×2.00=256.16kN。
所以，G=2.00×256.16=512.32kN三、施工电梯基础的地下室顶板结构验算施工升降机的全部荷载由混凝土顶板承担，根据板的边界条件，选择最不利的板进行验算。
按荷载满布，且约束条件为一边固支，三边铰支计算。
施工电梯垂直运输计算
施工电梯垂直运输计算塔楼部分地上30层，有两部施工电梯用于人员及材料的运输。
由于施工现场人员较多，而现在的运输能力很难保证施工使用，我公司将上班时间分为两个时间：第一批7：30，第二批8：30。
同时为避免耽误施工人员的时间，我公司决定将施工人员分为两批运送， 7：00-7：30为第一批，8：00-8：30为第二批，我公司根据电梯的运输能力制定了如下的运输方式：1)垂直运输量的统计按照施工高峰期的人员500人计算，裙楼内为100人，塔楼内400人。
人员运输情况表电梯运行参数表2)运输时间计算在施工人员上下班期间，电梯将每5层停靠一次。
由于施工人员上下班需要携带工具，在综合考虑电梯运载量及容积的情况下，单部电梯运载量按照14人/次计算。
因此在计算运输时间时，将分层计算。
计算公式如下：运输时间＝运输人员数量/电梯运载量*（2*运距/电梯速度+电梯停靠时间）/电梯数量28层所需时间：70/14*（2*133.5/50+1）/2＝16min23层所需时间：80/14*（2*108.5/50+1）/2＝15min18层所需时间：80/14*（2*83.5/50+1）/2＝13min13层所需时间：80/14*（2*58.75/50+1）/2＝10min运输人员共花时间为＝16+15+13+10＝54min。
根据以上所计算出来的数据，可以满足人员的运输要求。
材料运输本工程中使用较多及体积较大材料如下：地面找平用混凝土、石膏板、各类型龙骨、瓦楞板、门、成品玻璃隔墙（采取单元式安装）、架空静电地板等，由于材料使用量较大，可利用小型拖车送至电梯内。
由于交通管制原因，材料基本在夜间到货，同时为缓解电梯运输压力，垂直运输可安排在夜间进行，并直接运至楼层内。
材料基本上都使用单笼改造电梯，不设楼层停靠限制。
材料进场前，要编制材料进场计划，并联系其他施工专业，错开各专业的材料运输时间。
塔楼2施工电梯性能参数材料运输表根据现场踏勘情况，最大单笼电梯尺寸为2870*1920*3100，可以满足材料垂直运输要求。
人货梯钢管落地脚手架计算书
xxxxx工程人货梯钢管落地脚手架计算书一、参数信息1.脚手架参数双排脚手架搭设高度为 68 m，立杆采用单立杆；搭设尺寸为：横距L b为 1m，纵距L a为1m，大小横杆的步距为1.5 m；内排架距离墙长度为0.20m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数为 1.00；连墙件采用两步三跨，竖向间距 3 m，水平间距3 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处广东广州市，基本风压0.3 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1291；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板类别:冲压钢脚手板；栏杆挡板类别:竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；脚手板铺设总层数:13；5.地基参数地基土类型:素填土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。
二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值: P1= 0.038 kN/m ；脚手板的荷载标准值: P2= 0.3×1/3=0.1 kN/m ；活荷载标准值: Q=2×1/3=0.667 kN/m；荷载的计算值: q=1.2×0.038+1.2×0.1+1.4×0.667 = 1.099 kN/m；小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下:M qmax = ql2/8最大弯矩 M qmax =1.099×12/8 = 0.137 kN·m；最大应力计算值σ = M qmax/W =27.052 N/mm2；小横杆的最大弯曲应力σ =27.052 N/mm2小于小横杆的抗弯强度设计值[f]=205 N/mm2，满足要求！3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.038+0.1+0.667 = 0.805 kN/m ；νqmax = 5ql4/384EI最大挠度ν = 5.0×0.805×10004/(384×2.06×105×)=0.417 mm；小横杆的最大挠度 0.417 mm 小于小横杆的最大容许挠度 1000 / 150=6.667 与10 mm，满足要求！三、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
[整理]3000kg载货电梯设计计算书
![[整理]3000kg载货电梯设计计算书](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/c937f77ccf84b9d528ea7a63.webp)
0.1974 e
180 180
3.14
1.8586
按下列二种工况计算:
a. 载有 125%额定载荷的轿厢位于最低层站：
T1 (P1.25 Q) / 2 (2350 1.25 3000 ) / 2 3050 kg T2 W1 / 2 1895 kg
T/
旧底图总号 -------------
------------底图总号
签字
资源来源
日
期 标记 处数 更改文件号
签 字 日期 提出部门 生产现场部
THJ3000/0.5-JXW 电梯
编制
03.02.16
校对
标准化
会签
THJ3000/0.5-JXW
共 19 页 第 2 页
-------------
-------------
A < [A] 符合要求
3.轿相通风面积与轿厢有效面积的比值(i):
轿顶通风面积
F1
1 4
352
306.25
cm2
0.0306(m2 )
轿门通风面积 F2 2 320 640 cm2 0.064 m2
总通风面积 F F1 F2 0.0306 0.064 0.0946 m2
8. 导轨计算
------------------------------------------------------ 13
9. 控制系统主要功率器件选型 ----------------------------------- 16
10 井道顶层和底坑空间计算 ----------------------------------- 18
施工电梯荷载计算
万锦熙岸13#、18#楼工程施工电梯基础（地下室顶板）钢管支撑方案及计算书编制单位：江苏坤龙建筑工程有限公司编制日期： 2012年11月24日根据施工现场平面布置的要求，万锦熙岸13#、18#楼工程施工电梯布置在地下室顶板上，地下室顶板厚为400mm；根据人货电梯生产厂家要求，施工电梯基础厚度为300mm，为了保证地下室顶板的安全，在地下室顶板下加Ф48×3.0钢管支撑，间距为500mm×500mm，步距为1500mm。
一、施工电梯自重根据人货电梯厂品说明书施工电梯相关参数如下：围栏重量G1: 500kg吊笼重量G2: 2000×2=4000kg配重重量G3: 1000×2=2000kg标准节重量G4: 66×170=11220kg额定载重量G5:2000×2=4000kg合计G=G1+G2+G3+G4+G5=500+4000+2000+11220+4000=21720kg施工人货电梯主要由标准节基座承受自重以及载重荷载，底盘面积为4.0m×4.0m，故人货电梯传给顶板上的荷载为21720㎏÷（4.0×4.0）㎡=1357.52kg/m =13.572KN/m 二、板底支撑方木的计算地下室顶板混凝土厚度为400mm，施工电梯基础厚度为300mm，板底支撑方木（50×100mm）间距为250mm，钢管立杆的间距为500mm，步距为1500mm。
方木的截面惯性矩I=416.67 cm4，截面抵抗矩W=83.33 cm31、荷载的计算（1）钢筋混凝土板自重：=25×0.25×（0.4＋0.3）=4.375（KN/m）q1（2）施工电梯自重：=13.57×0.25=3.392（KN/m）q2（3）活荷载：=4×0.25=1.0（KN/m）p12、验算强度2M1.0ql均布荷载：Q=1.2×(4.375+3.392)+1.4×1.0=10.72（KN/m）最大弯矩：2ql1.0M =0.1×10.72×0.52=0.268 kN·m方木最大应力计算值σ= M /W = 0.268×106/83330=3.22N/mm2；方木的抗弯强度设计值 [f]=13.000 N/mm2；方木的最大应力计算值为 3.22N/mm2小于方木的抗弯强度设计值 13 N/mm2,满足要求!3.抗剪验算截面抗剪强度必须满足:τ = 3V/2bhn< [τ]其中最大剪力: V = 0.6×10.72×0.5 =3.2161kN；方木受剪应力计算值τ = 3 ×3.216×103/(2 ×50×100)= 0.96N/mm2；方木抗剪强度设计值[τ] = 1.4 N/mm2；方木的受剪应力计算值0.96 N/mm2小于方木的抗剪强度设计值 1.4 N/mm2，满足要求!4.挠度验算最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下:均布荷载 q = q1 + q2=4.375+3.392=7.767kN/m；最大挠度计算值ν= 0.677×6.392×6004/(100×9500×.667)= 0.17 mm；最大允许挠度 [V]=600/ 250=2.4 mm；方木的最大挠度计算值 0.17mm 小于方木的最大允许挠度2.4 mm,满足要求!三、托梁材料计算托梁按照集中荷载作用下的三跨连续梁计算；托梁采用：钢管(双钢管) :Φ48 × 3；W=8.98 cm3；I=21.56 cm4；集中荷载P取纵向板底支撑传递力，根据《建筑施工模板安全技术规范》（JGJ-2008）中87页表C、1-2三跨等跨连续梁注2：支座反力等于该支座左右截面剪力的绝对值之和得：P = 0.6×10.72×0.6＋0.5×10.72×0.6=7.08 kN；最大弯矩 Mmax= 0.175Pl=0.175×7.08×0.5=0.62 kN·m；最大支座力 Qmax= 0.65P＋0.5P=0.65×7.08＋0.5×7.08=8.14kN ；最大应力σ=/8980 =90.65N/mm2；最大挠度V=1.146pl3/100EI=(1.146×7.08×0.53×103×109)/(100×2.06×105×21.56×104)=0.23mm托梁的抗压强度设计值 [f]=205 N/mm2；托梁的最大应力计算值90.65N/mm2小于托梁的抗压强度设计值 205 N/mm2,满足要求!托梁的最大挠度为 0.23mm 小于 600/150与10 mm,满足要求!四、模板支架立杆荷载标准值(轴力)作用于模板支架的荷载包括静荷载和活荷载。
施工电梯基础计算书

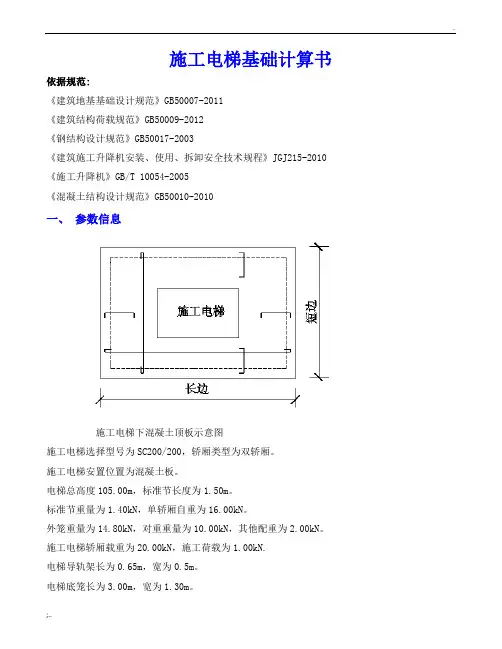

施工电梯基础计算书依据规范:《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010 《施工升降机》GB/T 10054-2005《混凝土结构设计规范》GB50010-2010一、参数信息施工电梯下混凝土顶板示意图施工电梯选择型号为SC200/200，轿厢类型为双轿厢。
施工电梯安置位置为混凝土板。
电梯总高度105.00m，标准节长度为1.50m。
标准节重量为1.40kN，单轿厢自重为16.00kN。
外笼重量为14.80kN，对重重量为10.00kN，其他配重为2.00kN。
施工电梯轿厢载重为20.00kN，施工荷载为1.00kN.电梯导轨架长为0.65m，宽为0.5m。
电梯底笼长为3.00m，宽为1.30m。
施工电梯动力系数为2.00。
施工电梯基础下楼板长度为5.00m，宽度为4.00m，厚度为0.30m。
楼板混凝土强度等级为C35。
箍筋肢数为2。
二、施工电梯基础荷载计算导轨架重为 G0=1.40×Int(105.00/1.50)=98.00kN。
施工电梯自重标准值为Gk=16.00×2.00+14.80+10.00×2.00+2.00+98.00+20.00×2.00=206.80kN。
施工电梯自重设计值为G=1.2×(16.00×2.00+14.80+10.00×2.00+2.00+98.00)+1.4×20.00×2.00=256.16kN。
所以，G=2.00×256.16=512.32kN三、施工电梯基础的地下室顶板结构验算施工升降机的全部荷载由混凝土顶板承担，根据板的边界条件，选择最不利的板进行验算。
按荷载满布，且约束条件为一边固支，三边铰支计算。
施工电梯基础施工方案及计算书
XXXXXX工程施工升降机基础施工方案编制人:审核人：批准人：公司2011年9 月21 日目录一、参数信息 (2)1.施工升降机基本参数.......................................................................................... - 2 -2.地基参数.............................................................................................................. - 2 -3.基础参数.............................................................................................................. - 2 -二、基础承载计算： (3)三、地基承载力验算 (3)四、基础承台验算 (3)1、承台底面积验算................................................................................................ - 3 -3、承台底部弯矩计算............................................................................................ - 5 -4、承台底部配筋计算............................................................................................ - 6 -五、柱承载力计算 (6)1.正截面受压承载力计算....................................................................................... - 7 -2.偏心受压计算....................................................................................................... - 7 -施工升降机基础计算书一、参数信息1.施工升降机基本参数施工升降机型号：SC200/200TD；吊笼形式：双吊笼；架设总高度：83m；标准节长度：1.508m；导轨架截面长：0.65m；导轨架截面宽：0.65m；标准节重：150kg；对重重量：0kg；单个吊笼重: 2200kg；吊笼载重：2000kg；外笼重：1480kg；其他配件总重量：200kg；2.地基参数地基土承载力设计值：200kPa；地基承载力折减系数：0.42；3.基础参数基础混凝土强度等级：C30；20/20@200；20/20@200；基础长度l：3 m；基础宽度b：3 m；基础高度h：0.4 m；二、基础承载计算：导轨架重（共需56节标准节，标准节重150kg）：150kg×56=8400kg，施工升降机自重标准值：P k=(2200.00×2+1480.00+0×2+2000.00×2+8400.00+200.00)×10/1000=184.80kN考虑动载、自重误差及风载对基础的影响，取系数n=2.1基础承载力设计值：P=2.1×258.52=388.08kN三、地基承载力验算承台自重标准值：G k=25×3.00×3.00×0.40=90.00kN承台自重设计值： G＝90.00×1.2＝108.00kN垫板及柱设计值：G1=(4.4×3.8×0.2+0.8×0.8×4.45) ×25=154.80kN 作用在地基上的竖向力设计值：F＝388.08+108.00+154.80=650.89kN基础下地基承载力为：p= 200.00×3.00×3.00×0.42＝756.00kN >F=650.89kN该基础符合施工升降机的要求。
载货电梯设计计算书米
THF5000/目录一井道顶层净高及底坑尺寸二电梯主要参数三传动系统1.电动机功率计算2.曳引机主要参数3.选用校准四曳引绳安全计算五悬挂绳轮直径与绳径比值计算六曳引条件计算七比压计算八正常工况下导轨应力,变形计算九安全钳动作时,导轨应力计算十轿厢架计算十一缓冲的校核十二限速的校核十三安全钳的校核十四轿厢通风面积和轿厢面积计算十五承重大梁的校核十六底坑地板受力的计算一井道顶层净高及底坑尺寸井道顶层净高4500mm及底坑尺寸1700mm2020/3/27缓冲器安全距离200mm ～350mm 取300mm 提升高度1. 井道顶层空间计算:单位(mm)OH=H+H1+H2+H3+35V 2OH=2450+300+175+1000+OH=3664＜4500mm所以井道顶层净高4500mm 满足要求。
OH-顶层高度 H-轿厢高(2500mm) H1-安全距离(300mm) H2-缓冲距离175mm V-速度米/秒)H3-轿厢投影部分与井道顶最底部分的水平面之间的自由垂直距离(1000+35V 2mm)2. 井道底坑空间计算:单位(mm)P=L1+H1+H2+L3 P=650+300+175+500 P=1625＜1700mm所以井道底坑深度1700mm满足要求。
P-底坑深度 L1-轿底与安全钳拉杆距离(650mm)H1-安全距离(300mm) H2-缓冲距离(175mm)L3-底坑底与轿厢最底部件之间的自由垂直距离(500mm)二电梯的主要参数1.电梯主要技术参数:(1) 额定速度: V=s(2) 额定载重量: Q=5000㎏(3) 轿厢自重: G=3500㎏(4) 曳引比: i1=2:12020/3/27(5) 曳引轮直径: D=Ф760mm(6) 电梯传动总效率: η=(7) 钢丝绳直径‵根数: =Ф16mmx6(根)(8) 电梯平衡系数: Ψ=～(设(9) 电梯提升高度: H=(10) 补偿链直径‵根数: =Ф16×1(11) 曳引绳提升高度总重量: G1=q1ZHi1= 平衡补偿链重量: G2= q2ZH=××1=㎏(13) 电缆重量: G3= q3H= 对重重量: W=G+KQ=3500+=5750㎏三、传动系统1.电动机功率的计算N=QV(1-Ψ)/102η式中:N-功率V-曳引轮节径线速度(m/s)Ψ-电梯平衡系数η-电梯机械传动总效率∴N=5000×/(102×=选用电动机功率为22 Kw2.曳引机的主要参数选用宁波欣达产品型号:YJ336A-III曳引机自重:1450㎏主轴最大静态载荷:9000㎏电动机功率:22Kw电动机转速:976r/min曳引轮直径: Ф760mm曳引钢丝绳:6×Ф16 mm减速比:75：23.选用校核(1)主轴最大静载载荷校核Σp=(G+G1+G2+G3+W+Q)/i1Σp=(3500++0++5750+5000)/2Σp=7152㎏则Σpk=KΣp=×7152=7867㎏<9000㎏其中:G为轿厢以额定载重量停靠在最低层站时,曳引轮水平面上轿厢一侧的曳引轮的静拉力。
施工电梯：(施工升降机)计算书
施工升降机计算书一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 85 标准节长度(m) 1.51底笼长(m) 4.5 底笼宽(m) 3标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C30 楼板长(m) 4楼板宽(m) 4 楼板厚(m) 0.18梁宽(m) 4 梁高(m) 0.2板中底部短向配筋HRB400 8@110 板边上部短向配筋HRB400 8@110 板中底部长向配筋HRB400 8@110 板边上部长向配筋HRB400 8@110 梁截面底部纵筋6×HRB335 12 梁中箍筋配置HPB300 6@150 箍筋肢数 23.荷载参数：二、基础承载计算：导轨架重（共需57节标准节，标准节重167kg）：167kg×57=9519kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+9519)+2000×2)×10/1000=207.19kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+9519)+1.4×2000×2)×10/1000=256.63kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×P=2.1×256.63=538.92kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。
