磁控溅射沉积（magnetron sputtering deposition）是一种常
用的薄膜沉积技术，它利用磁场和惰性气体离子轰击靶材表面，使
靶材表面的原子或分子被剥离并沉积到基底上形成薄膜。
SiO（二氧
化硅）是一种常见的材料，磁控溅射沉积SiO薄膜具有许多应用，
比如在光学薄膜、光伏器件、集成电路等领域。
从物理角度来看，磁控溅射沉积SiO薄膜的过程涉及到离子轰击、原子扩散和沉积等多个物理过程。
当靶材表面被离子轰击时，
靶材表面的SiO原子或分子会被剥离并以高能量沉积到基底表面上，形成SiO薄膜。
磁场的作用可以提高沉积速率、改善薄膜的致密性
和均匀性。
从工艺参数的角度来看，影响磁控溅射沉积SiO薄膜质量的因
素有很多，比如工艺气压、靶材材料纯度、沉积温度、基底材料等。
合理选择和控制这些工艺参数对于获得高质量的SiO薄膜至关重要。
此外，从应用角度来看，磁控溅射沉积的SiO薄膜具有优良的
光学性能和化学稳定性，因此在制备光学薄膜、光伏器件、集成电
路等方面有着广泛的应用前景。
总的来说，磁控溅射沉积SiO薄膜是一种重要的薄膜沉积技术，它涉及到复杂的物理过程、工艺参数选择和应用前景，对于理解和
掌握这一技术有着重要的意义。
磁控溅射镀膜公转对镀膜的影响
磁控溅射镀膜公转对镀膜的影响随着科学技术的不断进步，表面涂层技术也在不断创新。
磁控溅射镀膜技术是一种常用的表面涂层技术，它利用磁控溅射装置将固体材料蒸发并沉积在基材表面，以改善基材的性能。
公转是磁控溅射镀膜中的一个重要参数，它对镀膜过程和薄膜性能都有着重要的影响。
本文将从多个方面讨论公转对磁控溅射镀膜的影响。
1. 公转对薄膜均匀性的影响在磁控溅射镀膜过程中，公转是指靶材周围的基材沿着镀膜室轴线进行旋转运动。
公转的速度和方向对于薄膜的均匀性有着重要的影响。
当公转速度过慢时，蒸发材料只会沉积在基材的中心位置，使得薄膜边缘处厚度较薄，中心部位较厚；当公转速度过快时，蒸发材料会向外飞散，也会导致薄膜的厚度不均匀。
合适的公转速度和方向能够使得薄膜的厚度分布更加均匀，提高薄膜的质量和稳定性。
2. 公转对薄膜成分的影响在磁控溅射镀膜过程中，靶材表面的成分、温度和结构都会影响薄膜的成分。
而通过调节公转参数，可以改变靶材表面的成分和温度，进而影响薄膜的成分。
研究表明，适当调节公转速度和方向，可以改善镀膜过程中的靶材表面温度分布和成分分布，使得薄膜的成分更加均匀和稳定。
3. 公转对薄膜微观结构的影响薄膜的微观结构对其性能有着重要的影响。
通过调节公转参数，可以影响薄膜在基材上的晶粒大小、取向和结构。
研究发现，适当的公转参数能够有效地调控薄膜的微观结构，使得薄膜的晶粒更加致密和均匀，提高薄膜的力学性能和耐腐蚀性能。
4. 公转对镀膜速率的影响在磁控溅射镀膜过程中，蒸发材料的沉积速率直接影响着薄膜的厚度和成分。
而公转速度和方向可以调节蒸发材料的沉积速率。
研究表明，适当的公转参数可以提高蒸发材料的沉积效率，使得薄膜的沉积速率更加稳定和均匀。
总结：磁控溅射镀膜公转对镀膜的影响是多方面的，包括对薄膜均匀性、成分、微观结构和沉积速率等方面都有着重要的影响。
通过合理调节公转参数，可以实现对薄膜质量和性能的有效控制，为磁控溅射镀膜技术的应用提供了重要的理论基础和技术支持。

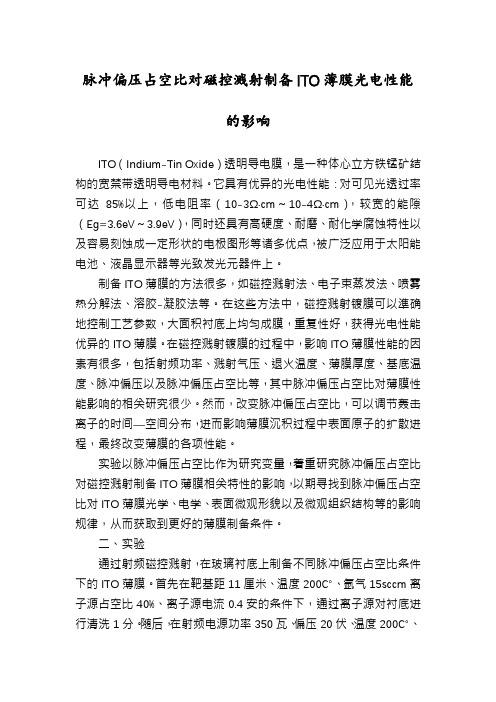

脉冲偏压占空比对磁控溅射制备ITO薄膜光电性能的影响
脉冲偏压占空比对磁控溅射制备ITO薄膜光电性能的影响ITO（Indium-Tin Oxide）透明导电膜，是一种体心立方铁锰矿结构的宽禁带透明导电材料。
它具有优异的光电性能：对可见光透过率可达85%以上，低电阻率（10-3Ω·cm～10-4Ω·cm），较宽的能隙（Eg=3.6eV～3.9eV），同时还具有高硬度、耐磨、耐化学腐蚀特性以及容易刻蚀成一定形状的电极图形等诸多优点，被广泛应用于太阳能电池、液晶显示器等光致发光元器件上。
制备ITO薄膜的方法很多，如磁控溅射法、电子束蒸发法、喷雾热分解法、溶胶-凝胶法等。
在这些方法中，磁控溅射镀膜可以準确地控制工艺参数，大面积衬底上均匀成膜，重复性好，获得光电性能优异的ITO薄膜。
在磁控溅射镀膜的过程中，影响ITO薄膜性能的因素有很多，包括射频功率、溅射气压、退火温度、薄膜厚度、基底温度、脉冲偏压以及脉冲偏压占空比等，其中脉冲偏压占空比对薄膜性能影响的相关研究很少。
然而，改变脉冲偏压占空比，可以调节轰击离子的时间—空间分布，进而影响薄膜沉积过程中表面原子的扩散进程，最终改变薄膜的各项性能。
实验以脉冲偏压占空比作为研究变量，着重研究脉冲偏压占空比对磁控溅射制备ITO薄膜相关特性的影响，以期寻找到脉冲偏压占空比对ITO薄膜光学、电学、表面微观形貌以及微观组织结构等的影响规律，从而获取到更好的薄膜制备条件。
二、实验通过射频磁控溅射，在玻璃衬底上制备不同脉冲偏压占空比条件下的ITO薄膜。
首先在靶基距11厘米、温度200℃、氩气15sccm离子源占空比40%、离子源电流0.4安的条件下，通过离子源对衬底进行清洗1分。
随后，在射频电源功率350瓦、偏压20伏、温度200℃、氩气40sccm、气压0.4帕，沉积时间8.5分的条件下，制备不同脉冲偏压占空比的ITO薄膜。
采用分光光度计、X射线衍射仪（XRD）、霍尔效应测量仪以及扫描电子显微镜（FESEM）对薄膜的光学性能、微观结构、电学性能以及微观形貌进行分析。

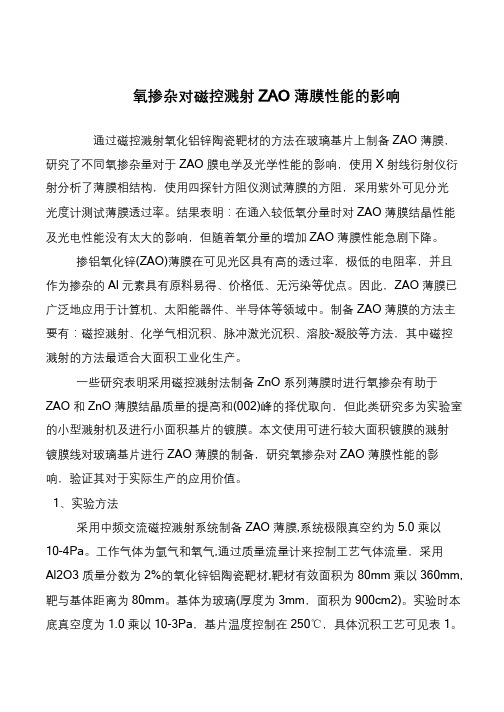

氧掺杂对磁控溅射ZAO薄膜性能的影响
