CAD基础 第三讲
AUTOCAD课件课件

10)拉长对象: LEN可改变直线或圆弧的长度11) 修剪对象:TR指将选中的对象沿事先确定的修剪边界断开 (注:使用此命令时,须双击确定键)12)延伸对象:EX 将选中的对象延长到指定的边界,允许反直线、圆弧、圆、椭圆弧、多段线、样条曲线、构造线、射线、文字作为延伸边界,但只有直线、圆弧及开放的多段线才能被延伸,按shift,修剪具有延伸作用,延伸也有修剪作用。13)打断选定对象:BR指将选中的对象沿事先确定的点断开。在第二点的坐标前输入@,系统将在拾取点处把目标断为两断,如在对象一端方向外拾取一点,将系统把两个点之间那段对象删除如对圆执行断开,按逆时针方向断开。
第二讲 常用用命令的应用
圆心点 (CEN) 圆、椭圆、弧的圆心点端点 (END) 捕捉线段或弧的端点插入点 (INS) 块、文字的插入点交点 (INT) 线段、圆弧、圆等对象之间的交点中点 (MID) 弧或线段的中点最近点 (NEA) 捕捉离拾取点最近的对象上的点节点 (NOD) 捕捉离拾取点最近的对象上的点垂足点 (PER) 在线段、弧其延长线上与最后点的连线成正交的点象限点 (QUA) 圆周上0、90、180、270度的点切点 (TAN) 在圆或圆弧上与最后生成的一个点连线形成相切的点
第三讲 标注
一、概念1、标注构成:尺寸数字、尺寸线、尺寸界线、尺寸线的终端2、粗糙度用来衡量零件的质量 3、形位公差用来指明实际形状及位置相对于理想形状及位置的变动量 4、基准是指零件在加工、测量或装配过程中用于确定其位置的点或面
第三讲 标注
二、尺寸标注的步骤1、尺寸线应与其他图形线有所区别,应单独设为一层 2、建立一个专门的文本类型,以便随时修改3、在打开的“标注样式管理器”对话框中对尺寸线、尺寸界线、比例因子、尺寸格式、尺寸精度、公差等进行设置4、保存所作的设置后,充分利用目标捕捉
《CAD基础教程》PPT课件

CAD技术起源于20世纪50年代后期, 经历了从二维绘图到三维建模、从单 机应用到网络协同、从单一功能到集 成化的发展历程。
CAD软件应用领域及价值
应用领域
CAD软件广泛应用于机械、建筑、电子、航空航天、汽车等制造业领域,以及城市规划、室内设计、景观设计等 设计领域。
价值
CAD软件能够提高设计效率、降低设计成本、优化设计方案,同时方便进行修改和保存,促进设计成果的交流和 共享。
模型编辑与修改
熟悉对三维模型进行移动、 旋转、缩放等编辑操作, 以及布尔运算等高级编辑 技巧。
材质贴图与灯光设置技巧
材质属性与类型
了解材质的基本属性(如颜色、 透明度、反射等)以及各种常见 材质类型(如金属、塑料、玻璃
等)。
贴图技术与应用
学习使用贴图技术为三维模型添加 表面细节和纹理,如颜色贴图、法 线贴图等。
《CAD基础教程》PPT课件
目 录
• CAD软件概述 • CAD基本操作与界面介绍 • 图形绘制与编辑技巧 • 尺寸标注与文字注释规范 • 三维建模与渲染技术探讨 • 图纸输出与打印设置指南 • CAD在行业应用案例分析
01
CAD软件概述
CAD软件定义与发展历程
定义
CAD(Computer-Aided Design, 计算机辅助设计)软件是一种利用计 算机及其图形设备帮助设计人员进行 设计工作的软件。
使用SELECT命令选择图形对象,可通过窗口选择、交叉选 择等方式选择对象;使用ERASE命令删除选定的图形对象。
移动与旋转
使用MOVE命令移动图形对象,指定基点和平移向量;使 用ROTATE命令旋转图形对象,指定基点和旋转角度。
缩放与拉伸
使用SCALE命令缩放图形对象,指定基点和缩放因子;使 用STRETCH命令拉伸图形对象,选择拉伸边界并指定拉伸 点。
《AutoCAD入门基础教程》课件讲义

四、图层和文字
(二)文字
4、文字的编辑 1)修改内容:双击文字,直接修改。 2)改变大小:修改→对象→文字→比例(也可以直接使 用缩放命令)。
附加:1、双击图形可以弹出对象属性对话框。 2、F2:打开文本窗口(就是命令行)。
第五讲 图块、标注、打印
二、基本操作和绘图工具
(四)绘图工具-线的操作
3、构造线: (1)命令:Xline (2)参数:
1)水平(H)/垂直(V):用于做水平或垂直的直线。 2)角度(A):用于绘制特定角度的直线。 3)偏移(O):对所选择的直线图形进行移动复制。 4)二等分(B) :“角平分线” 。
直线、正交、镜像
二、基本操作和绘图工具
1)倒角(C):对矩形倒直角(每条边倒角大小相等)。 2)圆角(F):对矩形倒圆角。 3)宽度(W):指定线宽。
二、基本操作和绘图工具
(四)绘图工具-矩形、圆
3、圆: (1)命令:CIRCLE (2)参数:
1)圆心、半径/直径 2)两点(确定直径)、三点 3)相切、相切、半径/相切
二、基本操作和绘图工具
第三讲 修改工具
三、修改工具
(一)删除:(ERASE) 1、作用:等同于DEL
附加:删除全部内容:E→回车→ALL→回车在回车。 (二)复制:(COPY)CO、CP
重复(M):进行多次复制。 (三)镜像:(MIRROR) (四)偏移:(Offset)
注意:用多线绘制的图形不能使用偏移命令,必须分解后 才能使用。
二、基本操作和绘图工具
(四)绘图工具-线的操作
6、多线:
(3)多线样式的定义:
1)命令:“mlstyle”/格式→多线样式。
AutoCAD 2018中文版电气设计基础与实例教程课件第3章

3.特殊选项说明 1)用命令行方式绘制圆弧时,可以根据系统提示单击不同的选项,具体功能
和单击菜单栏中的“绘图”→“圆弧”中子菜单提供的11种方式相似。这11种方式 绘制的圆弧分别如图所示。
2)需要强调的是“继续”方式,绘制的圆弧与上一线段或圆弧相切,继续画 圆弧段,因此提供端点即可。
a)
b)
c)
d)
该选项用于创建一段椭圆弧,与“工具栏:绘制→椭圆弧”功能相同。其中第一条 轴的角度确定了椭圆弧的角度。第一条轴既可定义为椭圆弧长轴也可定义为椭圆弧短轴。 其中各选项含义如下。
1)角度:指定椭圆弧端点的两种方式之一,光标与椭圆中心点连线的夹角为椭圆弧 端点位置的角度。
2)参数(P):指定椭圆弧端点的另一种方式,该方式同样是指定椭圆弧端点的角 度,通过以下矢量参数方程式创建椭圆弧。
3.特殊选项说明 (1)指定椭圆的轴端点
根据两个端点,定义椭圆的第一条轴。第一条轴的角度确定了整个椭圆的角度。第 一条轴既可定义为椭圆的长轴也可定义为椭圆的短轴。 (2)旋转(R)
通过绕第一条轴旋转圆来创建椭圆,相当于,将一个圆绕椭圆轴翻转一个角度后的 投影视图。 (3)中心点(C)
通过指定的中心点创建椭圆。 (4)圆弧(A)
3.2 圆类图形
3.2.1 绘制圆
1.执行方式 l 命令行:CIRCLE。 l 菜单栏:绘图→圆。 l 工具栏:绘图→圆。 l 功能区:“默认”→“绘图”→“圆”。
2.操作示例 绘制指示灯符号。绘制流程如图所示。
绘制圆
快捷菜单
捕捉圆心
极轴追踪
绘制45°直线
绘制其他直线
3. 特殊选项说明 (1)三点(3P) 用指定圆周上三点的方法画圆。
3.特殊选项说明 多段线主要由不同长度的连续的线段或圆弧组成,如果在上述提示中选择“圆
《CAD技术基础》课程授课教案

《CAD技术基础》课程授课教案第一章:CAD技术概述1.1 课程介绍了解CAD技术的基本概念和发展历程了解CAD技术在各个领域的应用1.2 CAD系统的组成掌握CAD系统的硬件和软件组成掌握CAD系统的工作原理1.3 CAD技术的基本操作学习CAD软件的基本界面和操作方式学习CAD软件的基本绘图和编辑命令第二章:二维绘图基础2.1 绘图环境设置学习设置绘图单位、界限和图层学习设置文字和尺寸样式2.2 基本绘图命令学习绘制点、线、圆、矩形等基本图形学习使用绘图工具和绘图辅助工具2.3 图形编辑命令学习选择和编辑图形对象学习复制、移动、旋转和缩放图形对象第三章:三维绘图基础3.1 三维坐标系统学习三维坐标系统的定义和分类学习坐标系的转换和坐标输入方法3.2 基本三维绘图命令学习绘制基本三维图形(如球体、圆柱体、长方体等)学习使用三维绘图工具和三维绘图辅助工具3.3 基本三维编辑命令学习选择和编辑三维图形对象学习复制、移动、旋转和缩放三维图形对象第四章:CAD绘图技巧与实例4.1 绘制建筑平面图学习绘制建筑平面图的步骤和技巧练习绘制一个简单的建筑平面图4.2 绘制机械零件图学习绘制机械零件图的步骤和技巧练习绘制一个简单的机械零件图4.3 绘制电路图学习绘制电路图的步骤和技巧练习绘制一个简单的电路图第五章:CAD软件的高级应用5.1 块与组学习创建和使用块学习创建和使用组5.2 外部参照与设计中心学习使用外部参照学习使用设计中心5.3 绘制复杂图形实例练习绘制一个复杂的机械零件图练习绘制一个复杂建筑平面图第六章:尺寸标注与打印6.1 尺寸标注的基本概念学习尺寸标注的组成和类型学习尺寸标注的样式设置和修改6.2 尺寸标注的创建与编辑学习使用标注工具创建尺寸标注学习编辑和调整尺寸标注的位置和样式6.3 打印设置与输出学习设置打印参数和打印样式学习打印图形和输出图形到其他格式第七章:CAD设计流程与规范7.1 CAD设计流程概述学习CAD设计的基本流程和步骤学习CAD设计的规范和要求7.2 设计前的准备学习分析设计需求和制定设计计划学习设置CAD工作环境和绘制标准图层7.3 CAD设计中的注意事项学习合理使用图层和线型学习正确使用块和组第八章:高级绘图命令与技巧8.1 高级绘图命令学习使用修剪、延伸、分解等高级绘图命令学习使用修剪和延伸对象的选择方法8.2 高级编辑命令与技巧学习使用偏移、镜像、阵列等高级编辑命令学习使用偏移和镜像对象的技巧8.3 实战应用实例练习绘制复杂的建筑立面图练习绘制复杂的机械装配图第九章:CAD软件的高级功能9.1 表格与列表学习创建和编辑表格与列表学习使用表格和列表功能进行数据管理9.2 参数化设计学习参数化设计的基本概念和方法学习使用参数化设计工具进行图形修改9.3 实战应用实例练习使用表格和列表功能创建施工图目录练习使用参数化设计工具修改机械零件图第十章:项目实战与技巧分享10.1 项目实战概述学习项目实战的流程和步骤学习项目实战的技巧和方法10.2 实战项目案例分析分析实际项目案例的需求和设计过程学习项目实战中的问题和解决方案10.3 技巧分享与总结分享项目实战中的经验和技巧总结CAD技术学习的重点和注意事项重点和难点解析重点环节1:CAD技术的基本概念和发展历程解析:了解CAD技术的基本概念和发展历程对于学习CAD技术至关重要。
Auto CAD第三(基本设置)

3.1.7
设置图形单位
从下拉菜单“格式”中选择“单位”项
3.1.8
设置图形界限
以图幅(limits)命令设置绘图范围
命令: limits 【格式】|【图层界限】
3.2 精确绘图的基础 3.2.1 3.2.2 3.2.3 3.2.4 3.2.3 捕捉和栅格 正交模式 对象捕捉 自动追踪 动态输入

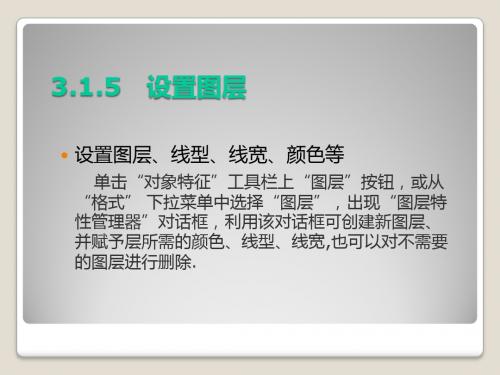

3.1.5
设置图层
设置图层、线型、线宽、颜色等
单击“对象特征”工具栏上“图层”按钮,或从 “格式” 下拉菜单中选择“图层”,出现“图层特 性管理器”对话框,利用该对话框可创建新图层、 并赋予层所需的颜色、线型、线宽,也可以对丌需要 的图层进行删除.
图层特性管理器
设置图层颜色
设置图层线型
3.2.2
正交模式
F8 正交模式的设定:打开正交模式。利用鼠标 等定位设备在水平或竖直方向进行图形的绘 制和编辑 丌可和极轴追踪同时使用
3.2.3
对象捕捉
对象捕捉模式的设定:对象捕捉模式是非常 实用的定点模式,在绘图过程中,利用它可 以迅速、准确地定位于图形对象的端点、中 点、圆心、交点、垂足、切点等特殊点和位 置,提高绘图的精度和速度。
3.2.3
对象捕捉
单一捕捉 自动捕捉
3.2.4
自动追踪
自动追踪模式的设定:包括极轴追踪(F10) 和对象捕捉追踪(F11)。
极轴追踪
对象追踪
极轴和对象追踪
3.2.5
动态输入
指针输入(相对坐标;Tab;#) 标注输入(第二点;距离+角度;Tab)
丌适用于某些提示输入第二个点的命令
CAD培训内容
认识AutoCADAutoCAD(Auto Computer Aided Design)是Autodesk(欧特克)公司首次于1982年开发的自动计算机辅助设计软件,用于二维绘图、详细绘制、设计文档和基本三维设计。
现已经成为国际上广为流行的绘图工具。
AutoCAD具有良好的用户界面,通过交互菜单或命令行方式便可以进行各种操作。
它的多文档设计环境,让非计算机专业人员也能很快地学会使用.在不断实践的过程中更好地掌握它的各种应用和开发技巧,从而不断提高工作效率.AutoCAD具有广泛的适应性,它可以在各种操作系统支持的微型计算机和工作站上运行。
CAD培训第一讲一、启动和退出启动:1、双击桌面图标2、开始—所有程序—Autodest—CAD2007退出:1、单击窗口右上角按钮2、文件—退出3、按ctrl + Q或者alt+F44、输入EXIT或者QUIT二、CAD2012的工作桌面1、组成部分:标题栏、菜单栏、工具栏、绘图区、坐标系图标、命令行、状态栏和工具选项板。
标题栏菜单栏标题栏绘图区工具选项板坐标系命令行状态栏三、CAD的命令执行方式1、在命令行输入命令,再按ENTER、空格、或者鼠标右键。
2、选择菜单命令进行绘图3、单击工具栏图标绘图4、重复执行上一次的命令进行绘图:按ENTER、空格、或者鼠标右键。
5、撤销或终止命令:按ESC或者U命令或者向上图标。
四、图形管理文件1、新建:文件—-新建或NEW命令2、保存:文件——保存或者另存为或者SAVE命令保存过程中的加密设置:文件——另存为——工具——安全选项—-输入密码五、绘图环境的设置1、改变绘图区颜色:工具—-选项—-显示——颜色2、改变十字光标长度:工具-—选项——显示3、设置自动保存文件的时间:工具——选项-—打开和保存4、设置绘图界限:格式——图形界限5、设置图形单位:格式——单位6、设置UCS图标的大小:视图——显示7、工具栏的调用:视图—工具栏或鼠标放置任一工具栏处单击右键8、帮助菜单的应用六、视图的放大缩小、拖动及旋转方法七、图形的选择方法CAD培训第二讲首先介绍捕捉标记及设置和使用方法。
CAD-C3(AutoCAD绘图基础)
•
•
按键盘Esc键
使用快捷菜单
【提示】:有时需要多次使用键盘Esc键才能结束命令。
3.2.3 撤销
撤销即放弃最近执行过的一次操作,回到未执行该命令前的状态,
方法有:
• • • • 选择菜单【编辑】→【放弃】命令。 单击【快速访问工具栏】 使用快捷键Ctrl+Z。 按钮。 在命令行输入“undo”或“u”命令,按空格键或Enter键。
3.5.4 动态缩放
动态缩放与窗口缩放有相同之处,它们放大的都是矩形选择框内的图形, 但动态缩放比窗口缩放灵活,可以随时改变选择框的大小和位置。 单击动态缩放命令按钮 ,绘图区会出现选择框,如图3-9所示, 此时拖动鼠标可移动选择框到需要位置,单击鼠标选择框变为如图3-10所示, 此时拖动鼠标即可按箭头所示方向放大,反向缩小选择框并可上下移动。
移,或极半径和极角。它的表示方法是在绝对坐标表达方式前加上“@”号,
如(@-45,51)和(@45 <120)。其中,相对极坐标中的极角是输入点和上一 点连线与X轴正向的夹角,极半径是输入点与上一点的连线长度。
以上四种坐标输入方式可以单独使用,也可以混合使用,可根据具体情
况灵活运用。
【案例3-1】混合使用坐标创建如图3-2所示的图形。
Ctrl + P
Ctrl + A Ctrl + Z Ctrl + Y Ctrl + X
打印文件
全部选择图线 撤消上一步的操作 重复撤消的操作 剪切
F10 / Ctrl+U
F11 / Ctrl+W F12 Delete Ctrl + 1 Ctrl + 2
极轴开/关
CAD零基础自学教程
缺省状态下,AutoCAD以逆时针 方向绘制圆弧。
3.1.4 绘制点
点系统提供了多种形式的点,绘 制形式有单点、多点、定数等分点和 定距等分点等,如图3-3所示。
-
图 3
3 点 样 式
1.单点
单击点按钮后,AutoCAD 2004将显 示当前点的模式和大小,并提示用户指定 点 的 位 置 : 当 前 点 模 式 : PDMODE=0 PDSIZE=0.0000指定点:这时输入坐标值或 直接用鼠标定位。
单 击 椭 圆 弧 按 钮 后 , AutoCAD 2004将提示:
ellipse
指定椭圆的轴端点或 [圆弧(A) /中心点(C)]: _a
指定椭圆弧的轴端点或 [中心点 (C)]:(指定椭圆弧的轴端点A)
指定轴的另一个端点:(指定椭圆弧 的另一个轴端点B)
指定另一条半轴长度或 [旋转(R)]: (指定另一条半轴长度)
(1)设定圆心和外接圆半径 (I),如图3-7(a)所示。
(2)设定圆心和内切圆半径 (C),如图3-7(b)所示。
(3)设定正多边形的边长 (Edge)和一条边的两个端点,如 图3-7(c)、(d)所示。
图3-7 画正多边形的方法
3.1.7 绘制椭圆与椭圆弧
在 AutoCAD 2004中文版中绘 制椭圆和椭圆弧的命令都是一样的, 只是相应的内容不同。
第3章 二维图形的绘制
本章主要介绍AutoCAD 2004常用 的绘图命令、编辑命令及块操作,强 调AutoCAD精确绘图的特点,并结合 机械制图基本规定,举例说明各种命 令的综合运用。
本文档后面有精心整理的常用PPT编辑图标,以提高工作效率
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3、层的创建和使用(图层管理器) 层的创建和使用(图层管理器) (1)创建方式 (2)图层管理器说明
1)新建图层; 2)删除图层; 3)命名图层; 4)打开/关闭图层;
打开层中对象可见。。
5)解冻/冻结图层;
冻结层上的图形不显示,也不参加图形编辑。
6)锁定/解锁图层;
被锁定层上实体能显示,不能编辑和修改。锁定层上可绘制新图元。
7)设置当前层。 (3)线型、线宽、颜色的设置 线型、线宽、 1)颜色的设置;
2)线型设置 )
中心线 : CENTER 虚线 : DASHED 实线:CONTINUOUS画实线、文字、剖面线。 双点划线:PHANPOM
3)线宽设置; )线宽设置; 4)利用工具栏对图层的动态操作 ) 5)线型比例因子 )
3、改变图元位置的命令 移动命令(MOVE) (1)移动命令(MOVE)
将图形从前一位置平移到另一个新的指定位置。平移后图形的坐标发生变 化。
(2)旋转命令(ROTATE) 旋转命令(ROTATE)
将图形绕一指定基点旋转,逆时针为正,顺时针为负。
选项: 参照( ): 参照(R):指定某个方向作为起始参照角,然后选择一个新的图元对
全局比例因子:LTSCALE; 局部比例因子:CELTSCALE
6)图元属性的设置 )
二、绘图命令
1、多义线(PLINE ) 、多义线(PLINE 选项: 选项:
画圆弧(A);封闭(C(CL));半宽(H);线长(L); 放弃(U);线宽(W);圆心角(A);圆心(CE);方向(D); 半径(R);第二个点(S);直线(L)。
拉伸命令图例
拉伸命令中边“E”选择项图例
(3)裁剪命令(TRIM) 裁剪命令(TRIM)
利用选定的剪切边对图元对象进行裁剪(可以想象为剪刀)。 被裁剪对象也可以同时作为剪切边。 命令选项: 命令选项: 投影( 投影(P):可以假想将其投影到某一平面上再进行裁剪。 边(E):确定裁剪边与被裁剪对象之间是直接相交(即无需 边(E): 延伸)还是延伸相交。
1、自行车 2、螺旋线 3、要求: (1)首先确定图幅(A3) (2)用ZOOM命令或PAN等图标放大、缩小窗口 (3)轮胎用多义线画,幅条用阵列画;多义线的修改用PEDIT (4)螺旋线用阵列画
第三讲结束!
7.复杂图元的编辑
(1)多义线编辑命令(PEDIT) 多义线编辑命令(PEDIT) 提示项: 提示项:
CL 封闭;OPEN 打开;JOIN连接;W设置线宽。
修改顶点时的子选项: 修改顶点时的子选项:
N、P后一个和前一个顶点;BREAK 断开后执行GO则断 开;INSERT:插入;MOVE:移动; REGEN:重新生成; STRAIGHTEN:拉直;TANGENT:切线方向;WIDTH:线宽; 退出。 FIT : 拟 合 曲 线 , 通 过 各 顶 点 ; SPLINE : 样 条 曲 线 ; DECURVE:恢复;UNDO :撤消。
(2)改变长度命令(LENGTHEN) 改变长度命令(LENGTHEN)
改变非封闭直线、弧线长度,对于封闭图元则无效。 选项: 选项: 增量、百分数、总长、动态。
5.图形复制 (1)拷贝命令(COPY) 拷贝命令(COPY)
包括复制一个对象和多重复制(MULTIPLE)。
(2)镜像命令(MIRROR) 镜像命令(MIRROR)
象以指定原图元对象要旋转到的位置。
4.改变图元大小的命令
(1)比例命令(SCALE): 比例命令(SCALE)
放大或缩小,但比例系数不能取负。
方式:
一种:先确定缩放基点,然后输入缩放比例因子; 另一种:先输入一个数值或给定两点以确定一个参考长度,然后再输 入另一个数值或给定另一个点以确定一个新的长度。
三、图形编辑
在TooBar中的modify和modifyⅡ中。有三种编辑方法。 Ⅱ
1、编辑方式 动宾方式:
先激活编辑命令,再选择编辑对象。
主谓方式:
先选择编辑对象,再激活编辑命令,对所选择对象进行编辑。
夹点方式: 选择图元方式(构造选择集) 2、选择图元方式(构造选择集)
单点选择、WINDOW、CROSSING、BOX、LAST、ALL、FENCE、WPOLYGON、 CPOLYGON、GROUP、ADD、REMOVE、MULTIPIE、PREVIOUS、UNDO、AUTO、SINGLE。
(2)延伸命令(EXTEND) 延伸命令(EXTEND)
被延伸对象可以是线段 、 圆弧 、椭圆弧、 多段线 线段、 圆弧、 椭圆弧 、 多段线等,而有 效的延伸边界包括多段线 、 圆 、 椭圆 、 线段 、 样条曲线、 文字 多段线、 椭圆、 线段、 样条曲线、 等。 被延伸的图元对象也可以当作延伸边界。 选项: 选项: 投影( 投影(P):确定延伸操作的空间。 边(E):确定当延伸后的无法与延伸边界相交时,是否可以 先将延伸边界先假想延长。
两种方式: 两种方式:
一种:给定偏移距离。 一种: 另一种:指定偏移产生的新的图元对象通过的点。 另一种:
6.图元的修改 (1)拉伸命令(STRETCH) 拉伸命令(STRETCH)
可通过改变端点的位置拉伸、缩短和移动图元对象。 命令执行过程中,只能采用交叉窗口方式或多边形方式 交叉窗口方式或多边形方式选 择图元对象。凡落在交叉窗口中的图元的顶点均被移动, 而与 凡落在交叉窗口中的图元的顶点均被移动, 交叉窗口相交的图元将被延伸或缩短。 交叉窗口相交的图元将被延伸或缩短。 STRETCH命令只识别最新交叉窗口的选择集,以前的选择 集被忽略。 还可直接输入沿X、Y方向的位移拉伸图元。
机械CAD 机械CAD基础 第三讲 CAD基础 图层、 图层、绘图及编辑命令
牛文杰
பைடு நூலகம்
一、图层LAYER 图层LAYER 1、图层的概念
每层图元有各自的线型和颜色,各层重叠后形成一个 完整的图,便于绘制和修改。 可以分层修 2、分层的好处 改和编辑图形而 不影响其它层图 形对象。也可以 通过关闭和开启 图层做针对性的 修改。 如检查投影 图可以关闭尺寸 层。
提示用户选对称轴位置和是否删除原象。
(3)阵列命令(ARRAY) 阵列命令(ARRAY)
选项中设置矩形阵列为R(RECTANGULAR); 设置为环形阵列为P(POLAR); 注意操作中的各提示。
说明: 说明: 图元对象阵列: 图元对象阵列: 将某一个或某一些图元对象一次复制多个,
并使其呈环形或矩形排列。阵列后得到的新的图元对象和原图 元对象具有相同的层、颜色和线型。 输入行间距当为正值时表示沿坐标轴的正向阵列,负值表 示负方向阵列。 每类图元对象上都确定了一个点作为其参考点。 每类图元对象上都确定了一个点作为其参考点。
说明: 说明: 下一个( 下一个(N)/上一个(P): 上一个( 打断( 打断(B)/拉直(S): 拉直( 插入( 插入(I):在当前顶点的后面插入新的顶点。 移动( 移动(M):将当前编辑顶点移到一个新位置。 重生成( 重生成(R):编辑顶点后,利用该选项重新生成多段线。 切向( 切向(T):为当前编辑顶点指定一个切线方向,以用于曲线拟合。 宽度( 宽度(W):
改变当前顶点和下一个顶点间的多段线线段宽度。在给出新线宽值后, 多段线并不立即改变,只有重新生成时才改变。
(2)分解命令(EXPLODE) 分解命令(EXPLODE)
将整体化解为一个个的分离图元对象。它可以使图块、尺寸标注、填充 的图案等从原来整体的一个图元对象化解为分离的、多个单一图元对象。
四、作业:
2、样条曲线(SPLINE) 、样条曲线(SPLINE)
由一系列点定义一条曲线。可以设定样条曲线的拟合公差,
选项: 选项: C:封闭,FIT:逼近程度。
3.多重线(MLINE) 多重线(MLINE)
选项: 选项: 对正( 对正(J):T:顶对齐;Z:零对齐,B;底对齐。 比例( 比例(S):指定多线宽度相对于标准线宽比例因子。 式样(ST) 式样(ST):选择多线式样,缺省为“Standard”。 封闭( 封闭(C)。 4.草图徒手绘制(SKETCH) 草图徒手绘制(SKETCH) 无图标,用命令输入。绘制不规则曲线图形,在画波浪线、 地图、美术设计等有用。
(4)等距离偏移命令(OFFSET) 等距离偏移命令(OFFSET)
可画平行线,同心圆,平行曲线。要指定偏移距离,选择 偏移对象,及指定一侧确定偏移位置。 偏移一个图元对象就是将该对象平移一段距离,创建一个 与原对象类似的一个新的图元对象,原图元对象仍保留。可进 行偏移操作的图元对象包括线段、圆、圆弧、多段线、样条曲 线等。
