电流检测传感器电路
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流测量设备，它利用霍尔效应来测量电流。
本文将详细介绍霍尔电流传感器的工作原理及其相关知识。
二、霍尔效应简介霍尔效应是指当电流通过导体时，在垂直于电流方向的磁场作用下，导体两侧会产生电势差。
这种现象是由美国物理学家爱德华·霍尔在1879年首次发现并研究的。
霍尔效应的原理是基于洛伦兹力的作用，即电流通过导体时，受到磁场力的作用。
三、霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、电源、信号处理电路和输出接口等组成。
1. 霍尔元件：霍尔元件是霍尔电流传感器的核心部件，它是一种半导体材料，常用的有n型和p型两种。
霍尔元件的特点是在磁场的作用下，产生垂直于电流和磁场方向的电势差。
2. 电源：电源为霍尔元件提供工作所需的电压，通常使用直流电源。
3. 信号处理电路：信号处理电路用于对霍尔元件输出的电势差进行放大、滤波和线性化处理，以便得到准确的电流测量结果。
4. 输出接口：输出接口将处理后的电流信号输出给用户，通常使用模拟电压输出或数字接口输出。
四、霍尔电流传感器的工作原理霍尔电流传感器的工作原理基于霍尔效应，具体过程如下：1. 施加电流：将待测电流通过霍尔电流传感器的导线。
2. 产生磁场：在电流通过的导线周围放置一个磁场源，产生一个垂直于电流方向的磁场。
3. 霍尔元件感应：磁场作用下，霍尔元件两侧产生电势差，即霍尔电压。
霍尔电压的大小与电流的强度成正比。
4. 信号处理：将霍尔电压经过信号处理电路进行放大、滤波和线性化处理，得到准确的电流测量结果。
5. 输出结果：将处理后的电流信号通过输出接口输出给用户，用户可以根据输出结果进行相应的判断和操作。
五、霍尔电流传感器的优势霍尔电流传感器相比传统的电流测量方法具有以下优势：1. 非接触式测量：霍尔电流传感器的测量不需要直接接触待测电流，避免了电流测量中的安全隐患。
2. 高精度：霍尔电流传感器的输出结果经过信号处理电路的处理，具有较高的测量精度。

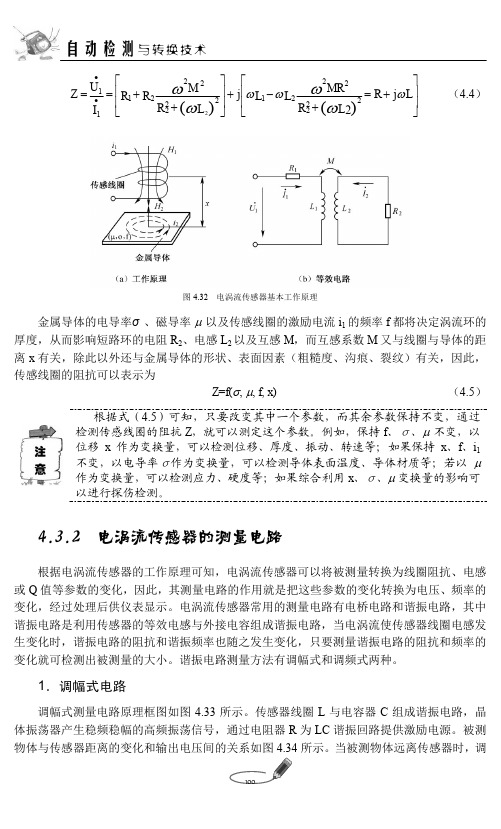

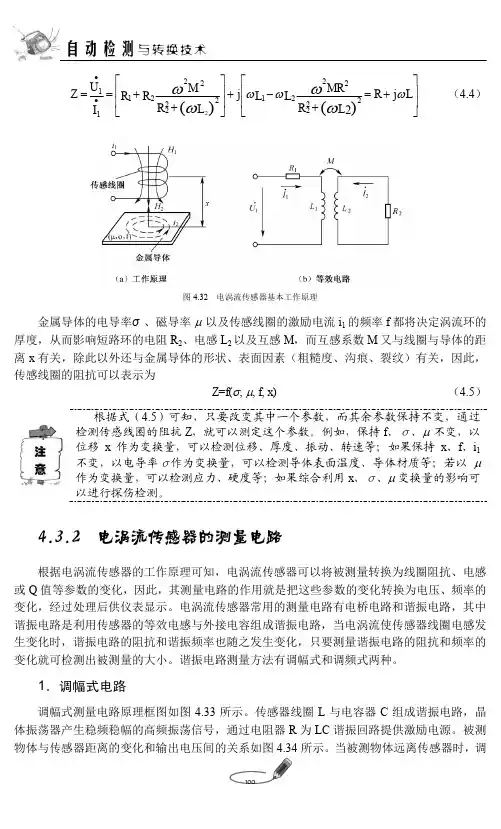

4.3.2 电涡流传感器的测量电路_自动检测与转换技术_[共2页]
![4.3.2 电涡流传感器的测量电路_自动检测与转换技术_[共2页]](https://img.taocdn.com/s3/m/6f19353d551810a6f52486eb.png)
自动检测与转换技术 22222112122222221j j 2()()U M MR Z R L R R L L R R L L I ωωωωωωω∙∙⎡⎤⎡⎤⎢⎢⎥==++-=+⎢⎥⎢⎥++⎣⎦⎣⎦ （4.4）图4.32 电涡流传感器基本工作原理金属导体的电导率σ、磁导率μ以及传感线圈的激励电流i 1的频率f 都将决定涡流环的厚度，从而影响短路环的电阻R 2、电感L 2以及互感M ，而互感系数M 又与线圈与导体的距离x 有关，除此以外还与金属导体的形状、表面因素（粗糙度、沟痕、裂纹）有关，因此，传感线圈的阻抗可以表示为Z =f (σ, μ, f , x ) （4.5）根据式（4.5）可知，只要改变其中一个参数，而其余参数保持不变，通过检测传感线圈的阻抗Z ，就可以测定这个参数。
例如，保持f 、σ、μ不变，以位移x 作为变换量，可以检测位移、厚度、振动、转速等；如果保持x 、f 、i 1不变，以电导率σ作为变换量，可以检测导体表面温度、导体材质等；若以μ作为变换量，可以检测应力、硬度等；如果综合利用x 、σ、μ变换量的影响可以进行探伤检测。
4.3.2 电涡流传感器的测量电路根据电涡流传感器的工作原理可知，电涡流传感器可以将被测量转换为线圈阻抗、电感或Q 值等参数的变化，因此，其测量电路的作用就是把这些参数的变化转换为电压、频率的变化，经过处理后供仪表显示。
电涡流传感器常用的测量电路有电桥电路和谐振电路，其中谐振电路是利用传感器的等效电感与外接电容组成谐振电路，当电涡流使传感器线圈电感发生变化时，谐振电路的阻抗和谐振频率也随之发生变化，只要测量谐振电路的阻抗和频率的变化就可检测出被测量的大小。
谐振电路测量方法有调幅式和调频式两种。
1．调幅式电路调幅式测量电路原理框图如图4.33所示。
传感器线圈L 与电容器C 组成谐振电路，晶体振荡器产生稳频稳幅的高频振荡信号，通过电阻器R 为LC 谐振回路提供激励电源。
电流霍尔传感器工作原理
电流霍尔传感器工作原理嘿，朋友们！今天咱来聊聊电流霍尔传感器这个神奇的玩意儿。
你知道吗，它就像是电路世界里的小侦探！电流霍尔传感器啊，它主要是通过霍尔效应来工作的。
啥是霍尔效应呢？这就好比你在一个热闹的集市里，你能根据不同人的特征来分辨他们。
电流就像在集市中穿梭的人群，而霍尔传感器就是那个能准确识别出电流特征的高手。
它的原理其实并不复杂。
当有电流通过时，就会产生一个磁场，就好像电流带着一股神秘的力量。
然后呢，这股力量就会被霍尔传感器敏锐地捕捉到。
它就像一个超级敏锐的鼻子，能闻到电流的“味道”。
想象一下，在一个庞大的电路系统中，各种电流来来去去，那场面是不是有点混乱？但电流霍尔传感器可不会被搞晕，它能稳稳地站在那里，准确地检测到电流的大小和方向。
它就像一个坚定的卫士，守护着电路的安全。
你说它厉不厉害？而且啊，它的应用那可真是广泛得很呢！在电动汽车里，它能帮助我们更好地控制电流，让车子跑得更稳更快；在各种电子设备中，它确保电流的稳定供应，让我们能愉快地玩手机、看电视。
比如说，你的手机充电的时候，电流霍尔传感器就在默默地工作呢。
它确保电流不会过大或过小，不然你的手机电池可能就会出问题哦。
这就好像一个细心的保姆，照顾着手机这个“小宝宝”。
再比如那些大型的工业设备，要是没有电流霍尔传感器，那可就乱套啦！电流可能会不稳定，设备可能会出故障，那损失可就大了去了。
电流霍尔传感器真的是小小的身体，大大的能量啊！它虽然不起眼，但却在我们的生活中发挥着至关重要的作用。
没有它，我们的生活可能就没那么便捷和安全啦。
所以啊，我们可真得好好感谢这些小小的电流霍尔传感器呢！它们就像一群默默奉献的小英雄，在我们看不见的地方努力工作着。
下次当你使用电子设备或者坐电动汽车的时候，不妨想想里面的电流霍尔传感器，它们正在为你默默地付出呢！你说，我们能不喜欢它们吗？。
浅谈霍尔电流传感器ACS785ACS712系列电流检测方式
浅谈霍尔电流传感器ACS785/ACS712系列电流检测方式电流检测方式一、检测电阻+运放优势：成本低、精度较高、体积小劣势：温漂较大，精密电阻的选择较难，无隔离效果。
分析：这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。
检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。
运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。
二、电流互感器CT/电压互感器PT在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。
而CT 和PT 就是特殊的变压器。
基本构造上，CT 的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。
PT 相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。
CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A 或1A 的变换设备。
它的工作原理和变压器相似。
也称作TA 或LH（旧符号）工作特点和要求：1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、CT 二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。
PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V 的变换设备。
电磁式电压互感器的工作原理和变器相同。
也称作TV 或YH（旧符号）。
工作特点和要求：1、一次绕组与高压电路并联。
2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。
3、二次绕组有一点直接接地。
高侧电流检测原理
高侧电流检测原理高侧电流检测是一种常见的电流检测方法，广泛应用于电力系统、工业自动化、电动汽车等领域。
本文将介绍高侧电流检测的原理及其应用。
一、高侧电流检测原理高侧电流检测是通过在电流回路中插入电流传感器，测量电流传感器两端的电压来间接测量电流大小的一种方法。
常用的高侧电流检测电路有霍尔传感器和电阻分压传感器两种。
1. 霍尔传感器霍尔传感器是一种基于霍尔效应的传感器，通过检测磁场的变化来间接测量电流大小。
霍尔传感器通常由霍尔元件、前置放大电路和输出电路组成。
当电流通过霍尔元件时，产生的磁场会引起霍尔元件两侧的霍尔电压发生变化。
前置放大电路将霍尔电压放大后输出，经过校准和线性化处理后得到与电流大小成正比的输出电压信号。
2. 电阻分压传感器电阻分压传感器是通过在电流回路中串联一个小电阻，根据欧姆定律测量电阻两端的电压来间接测量电流大小。
电阻分压传感器通常由电阻和运算放大器组成。
当电流通过电阻时，会在电阻两端产生一个与电流大小成正比的电压降。
运算放大器将电压降放大后输出，经过校准和线性化处理后得到与电流大小成正比的输出电压信号。
二、高侧电流检测的应用1. 电力系统高侧电流检测在电力系统中广泛应用于电流保护、电能计量和电力监测等方面。
通过监测电流大小，可以实时监测电力设备的运行状态，及时发现并防止电流过载等故障，保护电力系统的安全运行。
2. 工业自动化在工业自动化领域，高侧电流检测被用于监测电机、变频器和电力控制器等设备的电流。
通过监测电流大小，可以实现对设备的电流保护、负载检测和故障诊断等功能，提高设备的可靠性和安全性。
3. 电动汽车高侧电流检测在电动汽车中起着至关重要的作用。
电动汽车的电动机控制系统需要实时监测电流大小，以控制电机的转速和扭矩。
高侧电流检测可以实现对电动汽车电机的电流控制和保护，提高电动汽车的性能和安全性。
总结：高侧电流检测是一种常见的电流检测方法，通过插入电流传感器测量电流回路中的电压来间接测量电流大小。
常用传感器工作原理及测量电路
• 电位器式传感器一般采用电阻分压电路，
将电参量R 转换为电压输出给后续电路，
如图所示。当触头移动时，输出电压为：
uo
L
ui R 1 x
x RL L
二 电容式传感器工作原理
C S r0S
dd
δ
S ——极板相对覆盖面积； d ——极板间距离； εr——相对介电常数； ε0——真空介电常数，； ε ——电容极板间介质旳介电常数。
•
U
•
U 2
Z Z
•
当ωL＞＞R' 时，上式可近似为：
• U L Uo
2L
交流电桥旳输出电压与传感器线圈旳电感相对变化量成正比。
电容电桥
两相邻桥臂为电容C1和C2，另 两臂为纯电阻R1和R2，其中R1 和 R2 为电容介质损耗电阻。
设Z1、Z2为传感器阻抗，
且
R1 R2 R C1 C2 C R1 R2 R
L f2 S 变截面型传感器
变间隙式电感传感器
传感器由线圈、铁心和衔铁构
成。工作时衔铁与被测物体连
接，被测物体旳L位 N移2 将引起空 气隙旳长度发生变Rm化。因为气
隙磁阻旳变化，造成了线圈电
N2 L
Rm
感量旳变化。
线圈电感：
N2 L
Rm
特点：敏捷度高，非线性误差较大，
制作装配比较困难。
N为线圈匝数，Rm为磁路总磁阻。
1
1
1 2
R 1
R
1 1
1 2
R R
1
1 2
R R
1 2
K
半桥差动电桥
F R1 R2
R1＋⊿R1
R2－⊿R2
U0
霍尔传感器测电流，电压，功率
功率放大器简介利用三极的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流及电压放大，就完成了功率放大。
功率放大器原理////////////////////////////////////////////////////电参量的测量方法1电压、电流信号的测量电流的测量可采用磁平衡式霍尔电流传感器（亦称为零磁通式霍尔传感器）。
如图3所示。
当被测电流I IN流过原边回路时，在导线周围产生磁场H IN这个磁场被聚磁环聚集，并感应给霍尔器件，使其有一个信号U H输出；这一信号经放大器A 放大，输人到功率放大器中Q1，Q2中，这时相应的功率管导通，从而获得一个补偿电流I O；由于此电流通过多匝绕组所产生的磁场H O与原边回路电流所产生的磁场H IN相反；因而补偿了原来的磁场，使霍尔器件的输出电压U H逐渐减小，最后当I O与匝数相乘N2I O所产生的磁场与原边N1I IN所产生的磁场相等时，I O不再增加，这时霍尔器件就达到零磁通检测作用。
这一平衡所建立的时间在1μs之内，这是一个动态平衡过程，即原边回路电流I IN的任何变化均会破坏这一平衡的磁场，一旦磁场失去平衡，就有信号输出，经过放大后，立即有相应的电流流过副边线圈进行补偿。
因此从宏观上看副边补偿电流的安匝数在任何时间都与原边电流的安匝数保持相等，即N1I IN=N2I O，所以I IN=N2I O／N1 (I IN为被测电流，即磁芯中初级绕组中的电流，N1为初级绕组的匝数；I O为补偿绕组中的电流；N2为补偿绕组的匝数)。
磁平衡式霍尔电流传感器测量电流的原理
磁平衡式霍尔电流传感器测量电流的原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言：磁平衡式霍尔电流传感器是一种常用于测量电流的传感器，其原理基于霍尔效应。
电流检测原理
电流检测原理电流检测是电力系统运行过程中的重要环节之一，它能够帮助我们实时了解电路中的电流变化情况，从而保证电力系统的安全稳定运行。
电流检测的原理是基于电磁感应和电阻测量的，通过对电流进行准确测量，可以及时发现电路中的异常情况，采取相应的措施进行处理。
一、电磁感应原理电磁感应是指通过磁场的变化引起的感应电动势。
根据法拉第电磁感应定律，当导体在磁场中运动或磁场发生变化时，导体内部会产生感应电动势。
在电流检测中，我们利用电流在导线中形成的磁场与传感器中的线圈相互作用，产生感应电动势，从而测量电流的大小。
二、电阻测量原理电流检测中常用的一种方法是通过测量电阻来间接测量电流。
根据欧姆定律，电流和电阻之间存在着线性关系，即I = U/R，其中I为电流，U为电压，R为电阻。
在电流检测中，我们通过在电路中串联一个小电阻，测量通过该电阻的电压，从而计算得到电流的大小。
三、电流检测装置为了实现对电流的准确检测，需要使用专门的电流检测装置。
常用的电流检测装置包括电流互感器和霍尔效应传感器。
1. 电流互感器：电流互感器是利用电流在导线中产生的磁场与互感器中的线圈感应相互作用的原理进行电流测量。
当电流通过互感器中的一侧线圈时，会在另一侧线圈中感应出电流，从而实现电流的测量。
电流互感器具有体积小、重量轻、安装方便等优点，广泛应用于电力系统中。
2. 霍尔效应传感器：霍尔效应传感器是基于霍尔效应原理进行电流测量的装置。
霍尔效应是指当导体中有电流通过时，垂直于电流方向的方向上会产生电压差。
通过在电路中嵌入霍尔元件，可以测量出电流通过时产生的霍尔电压，从而得到电流的大小。
霍尔效应传感器具有响应速度快、精度高等优点，在电力系统故障检测中得到广泛应用。
四、电流检测应用电流检测在电力系统中具有重要的应用价值。
首先，电流检测可以帮助我们实时监测电路中的电流变化情况，及时发现电路中的异常情况，如短路、过载等，以便采取相应的措施进行处理。
其次，电流检测还可以用于电力系统的故障检测和定位，通过对电流的测量，可以准确判断故障点的位置，提高故障排除的效率。
交流输入电压、电流监测电路设计3
交流输入电压、电流监测电路设计引言电子设备只有在额定电压、电流下才能长期稳定工作，因此需要设计相应的监测、保护电路，防止外部输入电压或者负载出现异常时造成设备损毁。
工频交流电压、电流的大小，通常是利用它的有效值来度量的。
有效值的常用测量方法是先进行整流滤波，得出信号的平均值，然后再采用测量直流信号的方法来检测，最后折算成有效值。
但是由于供电主回路中存在大量的非线性电力、电子设备，如变压器、变频器、电机、UPS、开关电源等，这些设备工作时会产生谐波等干扰。
大型电动设备启动、负载突然变化、局部短路、雷电等异常情况出现时，供电主回路中会出现浪涌。
当这些情况发生时，供电线路上已不是理想的正弦波，采用平均值测量电路将会产生明显的测量误差。
利用真有效值数字测量电路，可以准确、实时地测量各种波形的电压、电流有效值。
下面介绍的监测电路安装于配电箱中，与外围保护电路一起实现对电子设备保护的功能。
真有效值数字测量的基本原理电流和电压的有效值采集电路原理基本相同，下面以电压真有效值为例进行原理分析。
所谓真有效值亦称真均方根值(TRMS)。
众所周知，交流电压有效值是按下式定义的：分析式(1)可知，电路对输入电压u进行“平方→取平均值→开平方”运算，就能获得交流电压的有效值。
因这是由有效值定义式求出的，故称之为真有效值。
若将式(1)两边平方，且令，还可以得到真有效值另一表达式URMS=式(3)中，Avg表示取平均值。
这表明，对u依次进行“取绝对值→平方/除法→取平均值”运算，也能得到交流电压有效值。
式(3)比式(2)更具有实用价值。
由于同时完成两步计算，与分步运算相比，运算器的动态范围大为减小，既便于设计电路，又保证了准确度指标。
美国模拟器件公司(ADI)的AD536、AD637、AD737系列单片真有效值/直流转换器，即采用此原理设计而成。
而凌力尔特公司的单片真有效值/直流转换器LT1966、LT1967、LT1968在RMS-DC的转换过程中采用一个∆∑调制器作除法器，一个简单的极性开关作乘法器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
电流检测传感器电路
作者：王炜煜 韦涛 张婷婷
来源：《硅谷》2012年第05期
摘 要： 在长期稳定性、高精度、快速响应、设定范围宽等各种条件下，采用在线路中插
入将电流变化直接转换成电压变化输出的分流器，利用磁通密度随电流变化以及半导体的磁阻
抗变化和磁电压变化特性的磁电转化元件及变流器等方式检测。
关键词： 电流检测；传感器；热敏过流继电器；分流器
中图分类号：TP212 文献标识码：A 文章编号：1671－7597（2012）0310187－01
电流检测的用途极广，方法很多。其应用的一个实例是大量用于交流电机的过载保护，一
般在机械系统发生过载时，以前，在机械方面采用安全销，在电气方面采用热敏过流继电器来
保护机械系统和驱动电机。
当机械安全销受到超过预定机械强度的应力时，他就会断裂，以起到保护机械和电机的作
用。但是，安全销的允许范围窄，设定恰当的值比较麻烦，不仅如此，由于机械疲劳，长期使
用时会产生可靠性问题。而电气性的热敏过流继电器是依靠流入电动机的电流而时双金属装置
产生作用的，当电流持续超过初始设定值时，与双金属装置机械连接的辅助开关就开始动作，
起到在机械超载时保护机械和电机的作用。
热敏过流继电器的设定范围也比较窄，而且响应速度也不那么快，所以，同安全销一样，
若机械和电机有充分的余量，则它用作保护器件是没有问题的。但是，实际上余量不多，因
此，在长期稳定性、高精度、快速响应、设定范围宽等各种条件下，要获得预期目的，应采用
以下方法进行检测：在线路中插入将电流变化直接转换成电压变化（50mv或60mv额定值）
输出的分流器（主要用于直流场合）；利用磁通密度随电流变化以及半导体的磁阻抗变化和磁
电压变化特性的磁电转化元件及变流器（交流）等。这里仅介绍检测部分采用仪用变流器的过
流检测传感器的工作原理、基本接卸及其应用实例。
1 工作原理
过流检测传感器的工作原理示于图1。通过交流器所获得的变流器次级电流经I/V转换成
电压，该电压直流化后，由电压比较器与设定值相比较，若直流电压大于设定值，则发出判别
信号。但是，这种检测传感器一般多用于监视感应电机的负载电流，为此，需采用如下措施。
也就是说，由于感应电机起动时，起动电流为额定值的好几倍，与起动结束时的电流相比大得
龙源期刊网 http://www.qikan.com.cn
多，所以，在单纯监视电流电平的情况下，感应电机启动时得到不必要的输出信号是不妥的。
必须用定时器来设定禁止期间，使感应电机起动结束之前没有不必要的信号输出，而从定时结
束的时刻起，转入预定的监视状态。
此外，根据用途，对于负载电流短暂的异常变化，有时也不希望产生输出信号，为了达到
这种目的，可以另设其他的定时器。这样，在禁止期过后的负载电流监视状态下，只有在避开
负载电流瞬时变化的定时器定时结束后才能获得预期的输出。换言之，流过干线的初级电流
（I）由变流器（CT）变换成次级电流（i），由次级输出。初级电流（I）与次级电流（i）成
正比。电流I/V变换装置变换成电压以后，由放大器进行电压放大。起动完了，定时器定时结
束后，电平设定器的比较结果便以H/L辨别信号的形式输入下一集定时电路。在定时电路中，
若有效信号的持续时间超过设定时间，则由于时间已过，有效信号就可以通过下一级的驱动电
路去驱动输出继电器，因此，干线电流的变流比大于装置的电平设定值而且持续时间超过定时
器的设定时间时，就可以获得输出信号。
2 基本连接实例
图2为最基本的使用实例。它是低压（AC600V以下）电路中点击的过载保护实例。按下
“运转”按钮开关时，点击开始运转。通常，由“停止”按钮开关使点击停转，但是，万一运转中
发生故障而使电机处于过载状态时，过流检测传感器动作并终止点击的运转状态，从而能防止
电机烧毁。
3 应用实例之一
图3为高压电路中的应用实例，他基本上与低压电路相同，由于高压电路的绝缘耐压为
题，将高压用和低压用变流器分成两级，低压变流器（CT2）与装在高压动力端的变流器
（CT1）的次级相连。实例中，CT1是次级额定电流5A的高压变流器，CT2是初级额定电流
为5A，次级额定电流为1A的低压变流器。
4 应用实例之二
图4是一个采用电流检测传感器为控制部件，并充分利用其高精度、快速响应、宽范围设
定等特点，以预测控制为目的进行多级设定的低压电路中的实例，
图中，用3各过流检测传感器构成预测控制回路，现在，假定过流传感器的电平设定值各
不相同，1#为低，2#为中，3#为高。
动力电流处于低～中之间，则“注意”报警蜂鸣器就发出蜂鸣声；动力电流处于中～高之
间，则“警告”报警铃就发出响声；动力电流处于高以上，就判为“异常”，使电机停止运转。这
样所实现的控制就扩大了对系统工作内容的了解。
龙源期刊网 http://www.qikan.com.cn
参考文献：
[1]胡向东、刘京诚、余成波，传感器与检测技术第1版，机械工业出版社，2009.
[2]王晓敏、王志敏，传感器检测技术与应用，北京大学出版社，2011.
