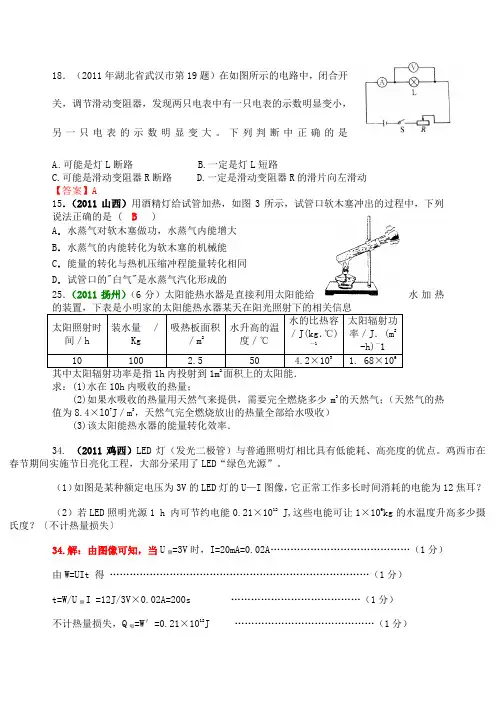

18．（2011年湖北省武汉市第19题）在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。
下列判断中正确的是 A.可能是灯L 断路 B.一定是灯L 短路C.可能是滑动变阻器R 断路D.一定是滑动变阻器R 的滑片向左滑动【答案】A15．（2011山西）用酒精灯给试管加热，如图3所示，试管口软木塞冲出的过程中，下列说法正确的是 ( B )A ．水蒸气对软木塞做功，水蒸气内能增大B ．水蒸气的内能转化为软木塞的机械能C ．能量的转化与热机压缩冲程能量转化相同D ．试管口的"白气"是水蒸气汽化形成的25．（2011扬州）（6分）太阳能热水器是直接利用太阳能给水加热的装置，下表是小明家的太阳能热水器某天在阳光照射下的相关信息太阳照射时间／h 装水量 ／Kg 吸热板面积／m 2 水升高的温度／℃ 水的比热容／J(kg ．℃)—1 太阳辐射功率／J ．(m 2-h)—110 100 2.5 50 4.2×103 1. 68×106其中太阳辐射功率是指1h 内投射到1m 2面积上的太阳能．求：(1)水在10h 内吸收的热量；(2)如果水吸收的热量用天然气来提供，需要完全燃烧多少m 3的天然气；（天然气的热值为8.4×l07J ／m 3，天然气完全燃烧放出的热量全部给水吸收）(3)该太阳能热水器的能量转化效率．34. （2011鸡西）LED 灯（发光二极管）与普通照明灯相比具有低能耗、高亮度的优点。
鸡西市在春节期间实施节日亮化工程，大部分采用了LED “绿色光源”。
（1）如图是某种额定电压为3V 的LED 灯的U —I 图像，它正常工作多长时间消耗的电能为12焦耳？（2）若LED 照明光源1 h 内可节约电能0.21×1012 J,这些电能可让1×106kg 的水温度升高多少摄氏度？〔不计热量损失〕34.解：由图像可知，当U 额=3V 时，I=20mA=0.02A ……………………………………（1分）由W=UIt 得 ……………………………………………………………………（1分）t=W/U 额I =12J/3V ×0.02A=200s …………………………………（1分）不计热量损失，Q 吸=W ′=0.21×1012J ……………………………………（1分）由Q吸=Cm△t得……………………………………（1分）△t =Q吸/ Cm=0.21×1012J/4.2×103 J/(kg·℃) ×1×106kg ………（1分）=50℃……………………………………（1分）22．（２０１１河南）节约能源应从点滴做起。
电学课堂练习

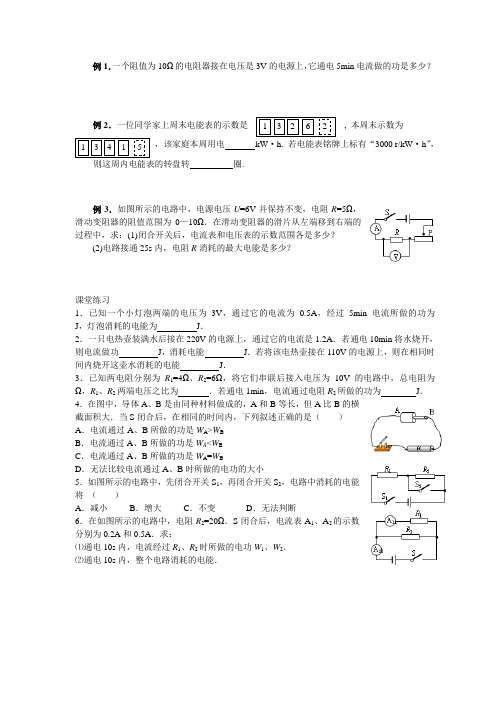

例1．一个阻值为10Ω的电阻器接在电压是3V 的电源上，它通电5min 电流做的功是多少？例2．一位同学家上周末电能表的示数是, 本周末示数为 ，该家庭本周用电 kW ·h. 若电能表铭牌上标有“3000 r/kW ·h ”， 则这周内电能表的转盘转 圈.例3．如图所示的电路中，电源电压U =6V 并保持不变，电阻R =5Ω，滑动变阻器的阻值范围为0—10Ω．在滑动变阻器的滑片从左端移到右端的过程中，求：(1)闭合开关后，电流表和电压表的示数范围各是多少？(2)电路接通25s 内，电阻R 消耗的最大电能是多少？课堂练习1．已知一个小灯泡两端的电压为3V ，通过它的电流为0.5A ，经过5min 电流所做的功为 J ，灯泡消耗的电能为 J ．2．一只电热壶装满水后接在220V 的电源上，通过它的电流是1.2A ．若通电10min 将水烧开，则电流做功 J ，消耗电能 J ．若将该电热壶接在110V 的电源上，则在相同时间内烧开这壶水消耗的电能 J ．3．已知两电阻分别为R 1=4Ω、R 2=6Ω，将它们串联后接入电压为10V 的电路中，总电阻为 Ω，R 1、R 2两端电压之比为 ．若通电1min ，电流通过电阻R 2所做的功为 J ． 4．在图中，导体A 、B 是由同种材料做成的，A 和B 等长，但A 比B 的横截面积大．当S 闭合后，在相同的时间内，下列叙述正确的是（ ） A ．电流通过A 、B 所做的功是W A >W B B ．电流通过A 、B 所做的功是W A <W BC ．电流通过A 、B 所做的功是W A =W BD ．无法比较电流通过A 、B 时所做的电功的大小5．如图所示的电路中，先闭合开关S 1，再闭合开关S 2，电路中消耗的电能将 （ ）A ．减小B ．增大C ．不变D ．无法判断6．在如图所示的电路中，电阻R 2=20Ω．S 闭合后，电流表A 1、A 2的示数分别为0.2A 和0.5A ．求：⑴通电10s 内，电流经过R 1、R 2时所做的电功W 1、W 2． ⑵通电10s 内，整个电路消耗的电能．例2．玲玲的爷爷常年患有慢性支气管炎，天气一冷就觉得呼吸困难。
中考物理电学专题100(含答案)
中考物理电学专题第一讲电路及电路故障分析练习1．下面四个电路图中，开关闭合后，三个电阻并联的是（）A B C D2. 如图，若只需L1发光，连接；若要求L1和L2串联发光，连接；若要求L1和L2并联发光，连接.第2题3．S1合，S2、S3都开联; S1、S2、S3都闭合联第3题第4题4．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，请在甲、乙两个“О”内选填“电压表”和“电流表”的符号.5．如图，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A 灯L1短路B 灯L2短路C 灯L1断路D 灯L2断路第5题6. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A．灯L1断路 B.灯L2短路C．灯L1短路 D.灯L1、L2都断路第6题7. 为研究灯泡的发光情况，小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同（额定电压都是1.5V）、电源电压恒为3V，实验时，当开关闭合后，两灯发光，一段时间后，两灯泡突然熄灭，但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好.请简述造成这种情况的可能原因.（写出两种，并在每种原因中说明两灯的具体情况）原因一：原因二：第7题8. 如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数.则出现此故障的原因可能是（）A．灯L2断路 B.灯L2短路C．灯L1断路 D.灯L1短路第8题9.小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）A．火线和零线短路B．灯泡断路C．灯泡短路D．导线CD某处断开第10题10. 小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号.小明请电工安装完毕，闭合开关，电灯不亮.电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是.11. 如图，电路中除了有一根导线是断的，其余器材均完好，灯L1电阻为10Ω，灯L2电阻为5Ω，电源由两节新的蓄电池组成（4V），为查出断的导线，小刚采用下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c接线柱相连.（1）操作前，小刚选用电表应是下列哪个？甲．量程为3V的电压表乙．量程为15V的电压表丙．量程为0.6A的电流表（2）当电表接a、b两点时，如果电表有示数，则导线一定是断的；如果电表没有示数，则说明导线可能是断的.当电表接a、c两点时，如果电表有示数，则导线未断，此时电表的示数为.12.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路参考答案1．D 2．CD BC CD 、AB 3．R 1和R 2串 R 1和R 3并 4．甲是电流表，乙是电压表 5．D 6．B 7．原因一：L 1开路，L 2完好 原因二：L 2短路，L I 烧坏 8．D 9．D 10．下面是灯泡，上面是开关 a 左侧零线断路 11．（1）乙 （2） ① ②、③ ③ 4V 12．C第二讲 欧姆定律练习1．如图所示的甲、乙两电阻的电流与电压的关系图像，以下根据图像的集中分析中，正确的是（ ） A ．甲的电阻大于乙的电阻B ．当甲、乙两端加上相同的电压时，通过甲的电流较大C ．当通过甲、乙的电流相等时，加在甲两端的电压较大D ．通过甲的电流跟加在它两端的电压成反比2．如图所示的电路，电流表A 1与电流表A 2的读数之比是5:2，则两个电阻R 1与R 2之比是 （ ）A ．2:5B ．5:2C ．3:2D ．2:3 ３．如图所示电路中，电源电压保持不变，闭合开关S 1、S 2，两灯都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是（ ）A ．L 1的亮度不变，电流表示数变小B ．L 1的亮度不变，电流表示数不变C ．L 1的亮度增大，电流表示数不变D ．L 1的亮度减小，电流表示数变小４．如图所示，两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）A ．L 1、L 2都变亮B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变 ５．小灯泡正常发光时灯丝的电阻是7．5Ω，电压是1．5V 。
2022年中考物理试题分类练习：电学计算题综合考查
（3）闭合所有开关，为保证电路安全，滑动变阻器接入电路的阻值范围应为多少？
15.（2022营口）某电热水壶（电阻不变）的参数如下表，当家中只有电热水壶单独工作时，电热水壶正常工作5min可将1.5L初温40℃的水烧开（标准大气压）。[ρ水=1.0×103kg/m3，c水=4.2×103J/（kg·℃）]求：
22.(2022宿迁)寒假某物理实践小组的同学到养老院看望老人时，了解到由于气温低老人坐在马桶上时感觉不太舒适，实践小组的同学返回后在学校和家长的支持下便利用所学的知识设计了一款适宜老人使用的简易马桶圈加热器，计划通过“众筹”项目向厂家定制生产，其电路如图所示，定值电阻R1和R2表示电热丝，R2的阻值为3300Ω，有高温档和低温档两种加热功能，低温档功率为11W，当它接入电压为220V的家庭电路正常工作时：
1000W
容量
1.5L
（1）此过程中壶内水吸收了多少热量；
（2）该电热水壶正常工作时电阻是多大；
（3）若烧水实际耗时为10min，求此过程电热水壶的热效率是多少。
8.（2022南通）张彬同学为了检测空气污染的指数，设计了如图甲所示的电路，R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0＝5Ω，当电压表为4V时，求：
（1）使用风干功能时通过电动机的电流；
（2）使用烘干功能时电阻R在1min内产生的热量；
（3）使用烘干功能1h消耗的电能。
7.（2022四川凉山州）某品牌电热水壶铭牌中部分参数如图所示，现将其接入220V电路中，向壶内盛人1.5L的水，在标准大气压下将水从20℃加热至沸腾，求：
额定电压
220W
2021年中考物理真题汇编电学实验题练习一
2021年中考物理真题汇编电学实验题练习一1.(2021·贵州省毕节市·历年真题)小明同学用“伏安法”测额定电压为2.5V小灯泡的电阻，实验电路如图甲。
（1）用笔画线代替导线，在图甲中完成实物电路连接（要求：滑动变阻器滑片P向右移动，小灯泡变暗）。
（2）连接好电路，闭合开关，小明发现电压表有示数，电流表无示数，移动滑片P，两表示数均无变化，则故障为______ 。
（3）小明排除故障后按要求完成实验，并根据实验数据绘制成U-I图象，如图乙，则小灯泡正常发光时的电阻为______ Ω。
2.(2021·江苏省宿迁市·历年真题)如图甲所示，是“探究感应电流产生条件”的实验装置示意图。
（1）磁体和导体棒AB相对静止，闭合开关，能否观察到灵敏电流计指针偏转的现象？答：______ 。
（2）探究感应电流方向与导体切割磁感线方向的关系时，应该保持______ 的方向不变。
（3）小明猜想磁场强弱会影响感应电流大小，于是他设计了图乙所示的电磁铁代替原有磁体再次实验，此时需要在图乙的电路中再接入的元件是______ 。
3.(2021·湖北省鄂州市·历年真题)晓东用如图所示的电路，探究“通过导体的电流与电压、电阻的关系”，电源电压不变。
（1）晓东设计了如图甲所示电路图，请用笔画线代替导线将实物电路图乙连接完整。
要求：滑动变阻器的滑片向左滑动时，电路中的电流变大。
（2）在探究“电流与电压的关系”实验中，选定某一定值电阻进行实验，多次调节滑动变阻器的目的是______ 。
（3）在探究“电流与电阻的关系”实验中。
①每次改变电阻R的阻值后，要进行的操作是______ ，并记下对应的电流表示数。
②在做第4次实验时，将电阻R的阻值从15Ω调为20Ω后，就直接记录电流表示数，这个示数可能是______ （选填A、B、C、D选项）。
A.0.2AB.0.18AC.0.15AD.0.13A③晓东同学及时更正错误，完成实验后，通过分析实验数据，初步得出的结论是______ 。
物理电压和电阻专项综合练习题(含答案)
物理电压和电阻专项综合练习题（含答案）一、选择题1．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。
故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。
3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。
(完整版)初中物理电学练习题(附答案)
电功率经典练习题1.一台电动机正常工作时线圈两端电压为380V ，线圈电阻为2Ω，线圈中电流为10A ，这台电动机正常工作1s 消耗的电能为W 和产生的热量为Q 分别为AA.3800J 、200J .B.3800J 、3800JC.72200J 、200JD.72200J 、3800J2.一个标有“6V 3W”的灯泡，欲接到9V 的电源上能正常发光，应给它CA.串联一个3Ω的电阻B.并联一个3Ω的电阻C.串联一个6Ω的电阻D.并联一个6Ω的电阻3.一只标有“6V 1.5W”的灯泡L 1和另一只“6V 3W”的灯泡L 2串联后接在电源上，通电后有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡 L1 ，此时电路中的电流是 0.25 A ，电源电压是 9 V 。
4. 图所示电路，电源中电源两端的电压保持不变，R 0为定值电阻，R 为滑动变阻器．闭合开关S 后，在滑动变阻器滑片P 向右滑动的过程中,下列说法正确的是 CA ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数不变D ．小灯泡L 的亮度变暗 5．如图所示电路，电源电压保持不变，L 是标有“6V 3W ”的小灯泡，R 是滑动变阻器。
闭合开关S 3，断开开关S 1、S 2，滑片P 位于中点时，灯泡L 恰好正常发光，电压表V 的示数为U 1；当S 1、S 2都闭合，滑片P 滑至b 端时，电流表示数为1.5A ，电压表V 的示数为U 2；U 1:U 2=1:2，下列选项正确的是B A ．滑动变阻器的变化范围是0~12Ω B ．滑动变阻器的变化范围是0~24Ω C ．当S 1、S 2 、S 3都闭合，滑片P 位于a 端时，灯泡L 仍能正常工作 6．小敏同学在做电学实验时按照如图7所示的电路将电学器材连接，她使用的电流表量程为0~0.6A ，电压表的量程为0~3V ，电源两端的电压为6V 且保持不变，电阻R 的阻值为10Ω，允许消耗的最大电功率为0.9W 。
电学阶段练习
电学阶段练习一、选择题1.用导线连接电路元件时，下列说法中错误．．的是 （ ） A.连接电路的过程中，开关必须断开B.连接电池盒两极的导线，不允许直接相连C.电压表不可以直接连接在电池盒的两极上D.导线接在接线柱上时，应顺时针旋紧，保证接触良好2. 小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是 （ ）A ．开关处出现短路B ．小灯泡灯丝断了C ．小灯泡接触不良D ．电池两端电压过低3.随着科技发展，新材料、新技术不断服务于人们的生活，许多电子设备用到热敏电阻、光敏电阻等电路元件，它们是用下列哪种材料制成的 （ ）A ．导体B ．绝缘体C ．超导体D ．半导体4.小明家照明用的白炽灯泡的灯丝烧断了，他爸爸将断了的灯丝搭在一起后继续使用，发现灯泡比往常更亮，原因是灯丝的 （ ）A 、电阻变小，电流变大B 、电阻变小，电流变小C 、电阻变大，电流变大D 、电阻变大，电流变小5.如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。
当铜环从A 向B 端滑动时，电压表示数和小灯泡亮暗的变化情况是 （ ）A ．V 示数变小，灯变亮B ．V 示数变大，灯变亮C ．V 示数变小，灯变暗D ．V 示数变大，灯变暗6.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A 、B 、C 三处的电流大小．为了进一步探究A 、B 、C 三处的电流大小的关系，总结普遍规律．他下一步的操作应该是 （ ）A ．将电源两极对调，再次测量A 、B 、C 三处的电流 B ．改变开关S 的位置，再次测量A 、B 、C 三处的电流C ．将图中两只灯泡位置对调，再次测量A 、B 、C 三处的电流D ．换用不同规格的灯泡，再次测量A 、B 、C 三处的电流7.如图所示是一个简易“选答器”。
一个问题有两个可选择的答案（a ）和（b ），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么下图所示各电路图中符合要求的是 （ ）8. 根据欧姆定律R U I =，可变形得到IU R =，对此，下列说法正确的是 （ ） A ．导体电阻的大小跟导体两端的电压成正比B ．导体电阻的大小跟导体中的电流成反比C ．当导体两端的电压为零时，导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关9. 干电池是一种常用、方便的电源。
电学实验专项练习
电学实验专项训练1.电表读数――――两看清看清量程———看图中所给的表盘接线柱看清分度值———分度值＝1大格的值/被分成的格数练习1.读出下列电表的示数（1）怎样知道量程（2）怎样算出分度值2.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处.当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况.请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上.甲同学的问题：________________________________________；乙同学的问题：________________________________________；丙同学的问题：________________________________________；2.电路图的连接（1）确定量程和下柱a.确定量程的方法通读全文，看题目中是否有提示○1看表盘○2看表格中数据的最大值○3看用电器或铭牌：如测小灯泡则电流表用（），因小灯泡的电流约为0.2A左右，如额定电压2.5V，则电压表用（），因U m= ,如为3.8V则不用算都可以确定用（）。
○4参考电源，如电源只有3V，则无论电压表是不是测电源电压都用（）。
因为总电压都没有超过3V。
若以上信息都没有只有根据题意估算了。
b.下柱的选择：看题意有没有要求，看题目中是否有电路图（2）先串后并，注意+、—柱。
即先将电路连接好，最后并联电压表。
电流表：先接+柱，电压表：+柱接靠近电源正极端。
例题如图所示，小红同学用“伏安法”研究小灯泡发光时的电阻规律．（1）小灯泡标有“3.8V”字样，电阻约为10Ω，则电流表应选用________量程，电压表应选用________量程；（2）将下图的实物图连接完整（要求滑片P在A端时小灯泡最亮），并在方框内画出电路图；（3）在闭合开关前，应将滑动变阻器滑片Ｐ滑到_______端；（4①第5次实验时，电流表和电压表的示数如图所示，请将数据填入表格，此时灯泡的阻值为________Ω．②从已有数据推测，当电压为3.8V时，灯泡的亮度将________（更亮/更暗），灯泡的电阻将________（更大/更小/不变）．③预期小红将得出的实验结论将是_____________________________________________________________________________________。
初中物理电学练习题汇总(含答案)
第一部分 串联电路和并联电路练习题 一、选择题 1．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则 A．电路中的电流为0．6A B．电阻R2的阻值为20Ω C．三只电阻两端的总电压为21V D．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是 A．a处接线断开 B．触头P开路 C．a、b间电阻丝开路 D．b处接线开路 3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是 [ ] A．0～10V B．0～20V C．10V～20V D．20V～30V 4．如图3电路所示，当ab两端接入 100V电压时，cd两端为 20V；当 cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是 [ ] A．4∶2∶1B．2∶1∶1 C．3∶2∶1D．以上都不对 5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为 [ ] A．1×103C B． 1×103C C．6×104C D．1．6×103C 6．下列说法中正确的是 [ ] A．电阻A与阻值无穷大的电阻B并联，电阻不变 B．电阻A与导线B（不计电阻）并联，总电阻为零 C．并联电路中任一支路的电阻都大于总电阻 D．并联电路某一支路开路，总电阻为无穷大 7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
使用时联接方式可以是串联，也可以是并联，如图5所示，则 [ ] A．串联时，阻值大的变阻器作粗调 B．串联时，阻值大的变阻器作微调 C．并联时，阻值大的变阻器作微调 D．并联时，阻值大的变阻器作粗调 8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为 [ ] A．9∶1B．1∶9C．3∶1D．1∶3 9．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是 [ ] A．L1亮度不变，L2变暗 B．L1变暗，L2变亮 C．L1变亮，L2变暗 D．L1变暗，L2亮度不变 10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则 [ ] A．S断开时，R1与R2的功率之比为1∶5 B．S闭合时通过R1与R2的电流之比为2∶1 C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1 D．S断开与闭合两情况下，电阻R2的功率之比为7∶12 11．在图8所示的电路中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学综合练习一
1. (2015•绵阳)如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳
有小孔 (没有戳穿)的饮料吸管放在转动轴上，吸管能在本平面内自由转动。先用餐
巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管。
对这一现象下列说法中正确的是（ ）
A. 摩擦起电创造了电荷
B. 与毛皮摩擦过的橡胶棒带正电
C.与餐巾纸摩擦过的吸管带负电
D.与吸管摩擦过的餐巾纸带负电
2、(2015•长沙)楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明
和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有
人走去发出声音时，自动闭合，无人走去没有声音时，自动断开）设计了如图所示
的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（ ）
3、（2015•南充）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均
如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A． 6V 1.5V B． 7.5V 1.5V C． 1.5V 7.5V D．
1.5V 6V
4、（2015新疆）如图所示电路，电源电压不变，闭合开关S后，滑动变阻器
的滑片向右滑动时（ ）
A．电压表V示数变大，电流表A的示数变小，灯泡变暗
B．电压表V示数变小，电流表A的示数变大，灯泡变亮
C．电压表V示数变小，电流表A的示数变小，灯泡变暗
D．电压表V示数变大，电流表A的示数变大，灯泡变亮
5、（2015南宁）如图所示的电路图，电源电压保持不变。开关S闭合时，发现图
中只有两个表的指针发生偏转，电路中的电阻R或L只有一个出现故障，则可能是
（ ）
A．电流表A的示数为零，灯L短路
B．电流表A的示数为零，灯L断路
C．电流表A1的示数为零，电阻R短路
D．电流表A1的示数为零，电阻R断路
6、（2015•凉山州）灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关
系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电
流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（ ）
A． 灯泡L正常发光时，电压表的示数为6V
B． 当电流表示数为0.4A时，电压表的示数为9V
C． 灯泡L的电阻值随电压表的示数的增大而增大
D． 为了保证电路安全，整个电路消耗的最大功率为10W
7、(2015•娄底)下列做法符合安全用电的是：（
A.使用测电笔时，手要接触笔尾的金属体
B．家庭电路中保险丝可用铜丝代替
C．家用电器着火时应迅速用水来灭火
D．家用电器金属外壳不要接地
8、(2015•成都)如图所示的电路，当开关S闭合后，电流表测量的是通过(选填“电
源”、“L1”或“L2”)的电流，电流表的指针偏转如图所示，电流表的示数为A。
9、如图所示电路，电源电压恒定，当开关S闭合后，
电流表A1的示数___________，电流表A2的示数
___________．（填“变大”、“变小”或“不变”）
10、（2015岳阳）如图甲所示是电阻R和灯泡L的U－I图像，由图可知电阻R的
阻值是＿＿＿＿Ω；若将电阻R和小灯泡L串联在电路中（如图乙），电流表示数
为0.4A，则电源的电压是＿＿＿＿V。
11、(2015•镇江)家用电水杯利用了电流的效应.某型号电水杯铭牌标有“220V 400W”
字样，它正常工作时，发热元件的阻值为Ω。正常工作5分钟，电水杯消耗的电能
为J。
12、(2015•衢州)甲为研究并联电路电流规律的实验电路图。
（1）若要测量干路电流，则电流表应串联在甲图中的（选填“A”、“B”或“C”）处。
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所
示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是。
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：
并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设
计方案上还存在的不足之处是：（写出一条）。
13、(2015•成都)在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作
出如下猜想：
甲：导体的电阻与导体的长度有关。
乙：导体的电阻与导体的材料有关。
丙：导体的电阻与导体的横截面积有关。
实验室备有几种电阻丝，参数如下表。
如图所示，是为完成探究连接的实验电路。
（1）实验中应通过比较的大小，来比较电阻丝电阻的大小，达到验证猜想的目的。
（2）若要验证乙同学的猜想，则应该选用两根电阻丝(填编号)进行对比实验。
（3）选用b、c两根电阻丝进行对比实验，是为了验证同学的猜想。
14.(2015•通辽)请同学们将图连成符合安全用电原则的照明电路。
15、（2015武汉）图甲是某同学探究电流与电阻的关系的实验电路．已知电源电
压恒为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、
10Ω、15Ω、20Ω、25Ω、30Ω．
编号 材料 长度/m 横截面积/mm2
a 镍铬合金丝 1.0 0.2
b 镍铬合金丝 1.0 0.1
c 镍铬合金丝 0.5 0.1
d 锰铜合金丝 0.5 0.1
（1）该同学根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错
误的，请在图乙中将这根导线打上“×”，并补画出正确的连线．
（2）电路连接正确之后，先用5Ω定值电阻进行实验，闭合开关后，移动滑
动变阻器的滑片，此时电流表示数如图丙所示，则电路中电流为＿＿＿＿＿A．再
将5Ω定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为＿＿＿＿
＿V，并记录电流表示数．
（3）该同学还想多测量几组数据，但是他不能选用的定值电阻是＿＿＿＿＿．
16．（2015•聊城）如图甲所示，是测量小灯泡电功率的实验，小灯泡的额定电压为
2.5V．
（1）请你用笔画线代替导线，将甲图中的实物电路连接完整，要求：滑片向左滑
动时，滑动变阻器接入电路的阻值变大．
（2）闭合开关后，灯泡发光微弱，无论怎样移动滑动变阻器的滑片，小灯泡亮度
不变，其原因可能是将滑动变阻器的 （填“A”、“B”或“C、D”）接线柱接入了电
路．
（3）某次实验，电压表示数如图乙所示，欲使小灯泡正常发光，则滑动变阻器的
滑片应向 （填“C”或“D”）端滑动．
（4）实验测量数据如表所示，则小灯泡的额定功率为 W．灯泡的亮度跟实际
电功率的关系是 ．
数据序号
1 2 3 4
发光情况 较暗 较亮 明亮 特亮
电压
1.3 2.1 2.5 3.0
电流
0.21 0.26 0.28 0.31
电功率
0.27 0.55 0.93
17（2015•庆阳）在探究“电流通过导体产生的热量与哪些因素有关”的实验中，某
同学采取了如图所示的实验装置（两个透明容器中封闭着等量的空气）．
（1）实验中通过观察 变化来比较电流通过电阻产生热量的多少．
（2）观察图甲中的AB管，在通电时间相等时，发现B管液面上升的高，则表明
电流通过导体产生的热量多少与 有关．
（3）采用图乙实验装置，可以得出结论：在电阻和通电时间相同时， 越大，
电流产生的热量越多．
（4）该实验中用到了控制变量法和 法．
18（2015重庆B）1．如图所示，电源电压恒为12V，电
阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流．
19（2015厦门）2．如图甲所示，电源电压保持不变．当闭合开关S，滑动变阻器
滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示．求：
（1）电源电压和R1的阻值；
（2）滑片P滑到ab中点时电压表的示数和电流表示数．
20．（6分）（2015•扬州）如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～
0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：
（1）当电路中电流最小时，1min内电流通过电阻R0做的功．
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值．
21.2015•临沂）如图甲所示是一种家用调温式电熨斗，工作过程中电源电压恒为
220V，电熨斗金属底板质量为500g，图乙是它的工作电路，发热部分由调温电阻R
和定值电阻R0组成（电阻值均不受温度影响），调温电阻R最大阻值为110Ω，预
热时电熨斗以最大功率正常工作100s可使金属底板的温度从20℃升高到220℃[金
属底板的比热容为0.44×103J/（kg•℃），假设电熨斗发热体放出的热量全部被金属
底板吸收)
（1）预热时金属底板吸收的热量是多少？
（2）电熨斗的最大功率是多少？
（3）定值电阻R0的阻值是多大？
（4）电熨斗调温过程中，电路中的最小电流是多少？
