脱硫单位工程质量验收汇总表
脱硫工程施工质量验收及评定范围划分表机务_DLT5417_2009
1.范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3.总则3.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
脱硫工程施工质量验收及评定范围划分表机务DLT
1.范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3.总则3.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
脱硫工程施工质量验收与评定范围划分表机务_DLT5417_2009
1.范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3.总则3.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
脱硫施工质量项目划分表(机务)DLT5210.2-2009
√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
第 4 页，共 11 页
347169206.xlsx 3 石灰乳制备箱搅拌器安装 4 石灰乳制备箱搅拌器试运行 8 石灰乳循环泵安装 基础检查划线及垫铁、地脚螺 1 栓安装 2 9 石灰乳循环泵安装 √ √ √ √ DL/T 5210.6-2009表 4.3.1 DL/T 5210.6-2009表 4.3.28 表4.3.11 DL/T 5210.3-2009表 4.3.25 表4.8.40 表4.10.10 表4.3.14 表4.10.9 DL/T 5210.3-2009表 4.3.25 表4.8.40 表4.10.2 表4.10.3 DL/T 5210.3-2009表 4.3.25 表4.8.40 DL/T 5210.6-2009表 4.3.1 DL/T 5210.6-2009表 4.3.28 表4.10.2 表4.10.3 DL/T 5210.3-2009表 4.3.25 表4.8.40 DL/T 5210.6-2009表 4.3.1 DL/T 5210.6-2009表 4.3.28 表4.10.2 表4.10.3 DL/T 5210.3-2009表 4.3.25 表4.8.40 DL/T 5210.6-2009表 4.3.1 DL/T 5210.6-2009表 4.3.28 表4.10.2 表4.10.3 DL/T 5210.3-2009表 4.3.25 表4.8.40 DL/T 5210.6-2009表 4.3.1 DL/T 5210.6-2009表 4.3.28 表4.3.11
表4.3.11 表4.10.2 表4.10.3 表4.4.13 表4.4.14 DL/T 5210.6-2009表 4.3.1 DL/T 5210.6-2009表 4.3.28 表4.3.11

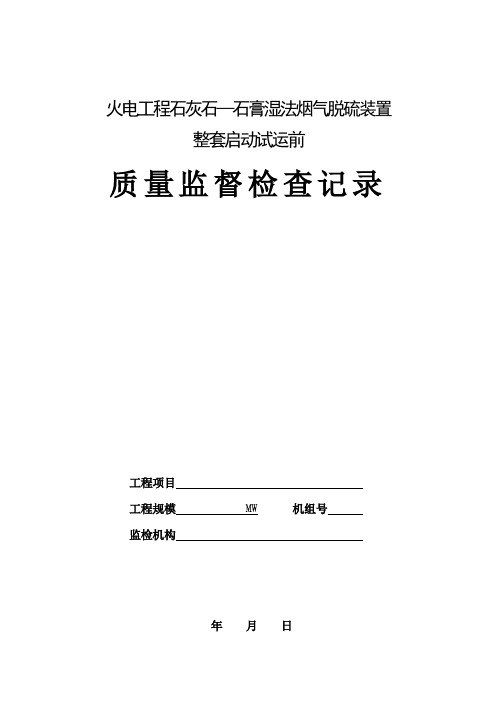

烟气脱硫装置整套启动试运前质量监督检查记录表
建筑、安装施工各类检测、试验报告
2.17
压力容器安全性能检验报告
2.18
建筑、安装各项施工记录和检查、验收签证及隐蔽工程验收签证
2.19
主要建（构）筑物和大型设备基础的沉降观测计划、记录、曲线和成果报告
2.20
设备监造报告、会议纪要和工作总结
2.21
分部试运技术措施、记录和验收签证
2.22
脱硫装置整套启动试运计划、方案和措施
2.11
施工技术交底记录和双签字记录
2.12
对质监中心站各阶段工程质量监督检查时提出的限期整改问题的处理结果的汇总表
2.13
工程质量监督站按其监检大纲规定，对各重要项目和关键部位的工程质量进行监检的评价和整改问题的处理记录
2.14
原材料、零部件、半成品和加工配制件的出厂检验合格证及试验报告
2.15
按规定进行原材料的复验报告及其质量跟踪台账
1.3.4
监理规划、监理细则和工作程序审批手续完备，实施有效
1.3.5
对施工组织设计、开工报告、施工方案、技术措施的审批及时，手续规范
1.3.6
组织或参加施工图纸会检和施工及调试技术交底
1.3.7
按规定参加对到货设备、成品、半成品和原材料开箱检验，且记录齐全、清晰
1.3.8
经对各施工承包单位（含各分包队伍）和调整试验单位（含分包单位）的资质审查，无违规、违法承包行为
1.4.1
施工单位的质量责任和义务符合《建设工程质量管理条例》的规定
1.4.2
施工承包合同已签订，所承担的施工项目与企业资质相符
1.4.3
项目经理部质量管理体系健全，能有效运行，并能持续改进
1.4.4
[质量管理培训]脱硫工程施工质量验收及评定范围划分表机务LT
![[质量管理培训]脱硫工程施工质量验收及评定范围划分表机务LT](https://img.taocdn.com/s3/m/723ad8108bd63186bdebbcd0.png)
（质量管理套表）脱硫工程施工质量验收及评定范围划分表机务LT1 范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3 总则4.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
脱硫工程施工质量验收及评定范围划分表机务(DOC 79页)
脱硫工程施工质量验收及评定范围划分表机务(DOC 79页)1 范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范4.0.1 为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
4.0.2 烟气脱硫工程施工质量验收及评定工作，应执行本标准要求，按其规定组织验收工作，并及时进行评定，做出质量验收及评定签证。
对进口设备的检验（包括自检）及评定工程质量时，还应参照进口订货技术合同、产品说明书等资料。
4.0.3 火力发电厂烟气脱硫工程的施工质量验收及评定除应执行本标准的规定外，上应符合国家现行有关强制性标准的规定。
4.0.4 施工单位应根据脱硫工程实际情况结合第5章～第8章的要求，编制所承担工程质量检验评定范围划分清单，建设单位或其代表（如监理单位）应对施工单位编制的质量检验评定范围划分清单进行核查、确认后执行。
(真空皮带脱水机、脱硫反应塔、布袋除尘过滤器 )检验批施工质量验收表
工序
检验指标
性质
单位
质量标准
检验结果
结论
合格
优良
划线
基础检查划线
符合表6.3.1-4
设备检查
皮带机框架
mm
无扭曲变形，框架弯曲不大于其长度的1/1000。长、宽、高尺寸偏差不大于10
托辊
主要
表面应光滑，无毛刺，各轴承转动应灵活
皮带
主要
规格符合设备图纸要求，表面无龟裂、硬化等变质现象
GB 50895-2013烟气脱硫机械设备工程安装及验收规范
滤布
表面平整、光洁，无皱褶、起毛等现象
真空盒
真空盒表面平整、光滑，无变形现象，真空盒内清洁无杂物
抽真空管
管线无破裂、变形及堵塞现象
构架安装
中心线偏差
≤0.05%每段构架长度
标高偏差
mm
±10
水平度偏差
横向
mm
≤0.2%构架长度（宽），且全长≤10
纵向
滚筒安装
纵横中心线偏差
mm
≤5
轴中心标高偏差
mm
±10
美观牢靠，符合图纸要求
驱动装置安装
减速机检查安装
主要
符合设备技术文件要求
螺栓安装
紧固均匀，有防松装置
联轴节中心找正
主要
符合设备技术文件要求
表6.3.4-1真空皮带脱水机检验批施工质量验收表（续）
工序
检验指标
性质
单位
质量标准
检验结果
结论
合格
优良
皮带铺设
小皮带规格
符合设备要求
皮带截断长度
皮带胶接后拉紧装置的拉紧行程应≥3/4
脱硫质量评定项目划分表
脱硫技改工程
调整试运工程质量检验评定划分表
脱硫工程质量检验评定划分表
工程
编号
项目名称性质检验单位
质量验评编号
阶段专
业
分
项
施工
单位
调试
单位
监理
单位
建设
单位
1 分系统调试
1 工艺部分
1 工艺水系统主要√√√√
2 吸收塔系统主要√√√√
3 挡板及密封风系统主要√√√√
4 升压风机及其系统主要√√√√
5 石膏脱水系统主要√√√√
6 石灰石浆液制备系统主要√√√√
7 废水加药系统主要√√√√
2 热控部分
1 模拟量控制系统调试主要√√√√
2 顺序控制系统调试主要√√√√
3 计算机监视系统调试主要√√√√
2
脱硫启动试运前
应具备条件
1 试运现场条件主要√√√√2
试运组织、人员配备和
技术文件
主要√√√√
3 带负荷整套试运
1 工艺部分
1 吸收塔系统
带负荷调试
主要
√√√√
2 烟风系统带负荷调试主要√√√√
3 烟气表计及其他调试主要√√√√2 热控部分
1 模拟量控制系统调试主要√√√√
2 顺序控制系统调试主要√√√√
3 计算机监视系统调试主要√√√√3 化学
1 带负荷调试的主要√√√√
化学分析监督
4 满负荷试运
1 工艺系统试运√√√√
2 热控试运√√√√
3 化学试运√√√√。
脱硫吸收塔底板安装(焊接)焊接接头表面质量检验评定表
承 包 商（章） 项目经理/技术负责人： 监理部查验意见： 年 月 日
监理部（章） 监理工程师： 总监理工程师 （分部） ： 本表一式三份，由承包商填报，业主、监理部、承包商各存一份。 年 年 月 月 日 日
吸收塔底板安装(焊接)焊接接头表面质量检验评定表
分项工程名称 施焊焊工的 钢印代号 焊 缝 成 型 △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ 吸收塔底板安装（焊接） 钢 号 规 格 尺 寸 Q235B 10mm,14mm 焊接 材料 牌号 规格 J422 工程类别 应检查数 量 B2
T20 T21 T22 T23 T24 T25 T26 T27 T28 T29 T30 T31 T32 T33 T34 T35 T36 JHF
△ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △
△ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △
△ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △
/ / / / / / / / / / / / / / / / / /
/ / / / / / / / / / / / / / / / / /
△ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △
焊件 焊 焊 缝 缝 宽 余 窄 高 差 △ቤተ መጻሕፍቲ ባይዱ△ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △
37
焊缝编号
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质量验收表
机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位W点H点S点DL/T5210.1-
2012表
0104脱硫工程
0100脱硫综合楼√√
01 地基与基础√
01无支护土方√√√√√
01定位及高程控制√
01定位及高程控制√√表5.2.1
02土方回填工程√
01土方回填√√√表5.3.2
02混凝土基础√
01垫层√√
01垫层√√表5.12.7
02基础模板√
01模板安装√√√表5.10.1
02模板拆除√√√表5.10.6
03基础钢筋√
01钢筋加工√√√表5.10.7
02钢筋安装√√√表5.10.9
04基础混凝土√
01混凝土原材料及配合比报告√√√表5.10.10
02混凝土施工√√√表5.10.11
03混凝土外观及结构尺寸√√表5.10.12
02主体结构√
01混凝土结构√
脱硫综合楼土建专业项目划分表
工程名称工程名称验收单位质量控制点
01模板√
01模板安装√√表5.10.1
02模板拆除√√表5.10.6
02钢筋√
01钢筋加工√√表5.10.7
02钢筋安装√√表5.10.9
03混凝土√
01混凝土原材料及配合比报告√√表5.10.10
02混凝土施工√√表5.10.11
03混凝土外观及结构尺寸√√表5.10.12
02砌体工程√
01砖砌体√
01砖砌体√表5.9.1
02混凝土小型空心砌块砌体√
01混凝土小型空心砌块砌体√√表5.9.2
03钢结构√
01钢结构（吊车梁、单轨及轨道安装）√
01钢结构（吊车梁、单轨及轨道安装）√√表5.11.17
17钢构件（钢梯、平台及栏杆）安装√
01钢构件（钢梯、平台及栏杆）安装√√表5.11.19
03建筑装饰装修√
01地面√
01基层√
01基层√√
表5.12.1-表
5.12.10
02面层√
01面层√√
表5.12.11-表
5.12.28
02抹灰√
01一般抹灰√
01一般抹灰√√表5.13.1
03门窗工程√
02金属门窗安装√
01金属门窗安装√√表5.14.3
04特种门安装√
01特种门安装√√表5.14.7
05门窗玻璃安装√
01门窗玻璃安装√√表5.14.8
04吊顶√
01暗龙骨吊顶√
01暗龙骨吊顶√√表5.15.1
06饰面板（砖）
01饰面板安装
01饰面板安装表5.17.1
02饰面砖粘贴
01饰面砖粘贴表5.17.1
08涂饰√
01水性涂料涂饰√
01水性涂料涂饰√√
表5.19.1-表
5.19.1
02溶剂型涂饰涂料√
01溶剂型涂饰涂料√√
表5.19.4-表
5.19.5
10细部√
04护栏和扶手制作与安装√
01护栏扶手制作与安装√√表5.21.4
0400建筑屋面√√
01屋面找平层√√
01屋面找平层√√表5.22.1
02屋面保温层√√
01屋面保温层√√表5.22.3
03屋面卷材防水层√√
01屋面卷材防水层√√表5.22.4
05屋面细石混凝土防水层√√
01屋面细石混凝土防水层√√表5.22.5
05建筑给水、排水及采暖工程√√√
01室外排水系统√√√
02雨水管道及配件安装√√
01雨水管道及配件安装√√表5.25.4
03卫生设备安装√√
01卫生器具安装√√
01卫生器具安装√√表5.25.7
02卫生器具给水配件安装√√
01卫生器具给水配件安装√√表5.25.8
03卫生器具排水管道安装√√
01卫生器具排水管道安装√√表5.25.9
05采暖工程√√
01采暖管道及配件安装√√
01室内采暖管道及配件安装√√表5.25.10
02辅助设备及散热器安装√√
01室内辅助设备及散热器安装√√表5.25.11
03室内采暖系统水压试验及调试√√
01室内采暖系统水压试验及调试√√表5.25.13
09常规水消防工程
室内消防管道及配件安装
01室内消防管道及配件安装√√√表5.25.1
室内消防栓系统安装
01室内消防栓系统安装√√√表5.25.21
室外消防水管道安装
01室外消防水管道安装√√√表5.25.15
06建筑电气√√√
01
02
03
02室内电气照明安装工程√√√
01成套配电柜、控制柜和动力、照明配电箱安装√√
01成套配电柜、控制柜和动力、照明配电箱安装√√√表5.26.1
02电线导管、电缆导管和线槽敷设√√
01电线导管、电缆导管和线槽敷设√√√表5.26.3
03电线、电缆穿管和线槽敷线√√
01电线、电缆穿管和线槽敷线√√√表5.26.4
05电缆头制作、接线和线路绝缘测试√
01电缆头制作、接线和线路绝缘测试√√表5.26.6
06普通灯具安装√√
01普通灯具安装√√√表5.26.7
07专用灯具安装√√
01专用灯具安装√√√表5.26.8
08开关、插座、风扇安装√√
01开关、插座、风扇安装√√√表5.26.10
09照明通电试运行√
01照明通电试运行√√表5.26.11
07通风、空调工程√√√
01送排风系统√√√
01风管与配件制作（金属风管）√√
01风管与配件制作（金属风管）√√√表5.27.1
02风管部件与消防器制作√√
01风管部件与消防器制作√√√表5.27.3
03通风机安装√√
01通风机安装√√√表5.27.7
04通风与空调设备安装（通风系统）√√
01通风与空调设备安装√√√表5.27.8
05工程系统调试√√
01工程系统调试√√√表5.27.17
02空调系统√√
01风管与配件制作（金属风管）√√
01风管与配件制作（金属风管）√√√表5.27.1
02风管部件与消防器制作√√
01风管部件与消防器制作√√√表5.27.3
03风管系统安装（空调系统）√√
01风管系统安装（空调系统）√√√表5.27.6
04通风机安装√√
01通风机安装√√√表5.27.7
05通风与空调设备安装（空调系统）√√
01通风与空调设备安装（空调系统）√√√表5.27.9
06工程系统调试√√
01工程系统调试√√√表5.27.17
08电梯工程√√√√
01电力驱动的曳引式或强制式电梯安装√√√
01设备进场验收√√
01设备进场验收√√√表5.28.1
02土建交接验收√√
01土建交接验收√√√表5.28.2
03驱动主机安装√√
01驱动主机安装√√√表5.28.3
04导轨安装√√
01导轨安装√√√表5.28.4
05门系统安装√√
01门系统安装√√√表5.28.5
06轿厢、对重（平衡重）安装√√
01轿厢、对重（平衡重）安装√√√表5.28.6
07安全部件安装√√
01安全部件安装√√√表5.28.7
08悬挂装置、随行电缆、补偿装置安装√√
01悬挂装置、随行电缆、补偿装置安装√√√表5.28.8
09电气装置安装√√
01电气装置安装√√√表5.28.9
10电梯整机安装√√
01电梯整机安装√√√表5.28.10
以下空白
