交流电压测量——4

合集下载

交流直流电压AC

9
2. 齐纳管电压标准
原理利用齐纳二极管的稳压特性制作的电子式电压标准（也称为固态电压标准）。
齐纳管的稳压特性仍然存在受温度漂移的影响，采用高稳定电源和内部恒温控制电路可使其温度系数非常小。
将齐纳管与恒温控制电路集成在一起的精密电压基准源，如LM199/299/399、REF系列。
5.2 电压标准
5.2.1 直流电压标准
电压和电阻是电磁学中的两个基本量。电压基准和电阻基准——〉其他电磁量基准。电压标准有：
1)标准电池（实物基准， 10-7）； 2)齐纳管电压标准（固态标准， 10-6）； 3)约瑟夫森量子电压基准（量子化自然基准，10-10）。电阻标准有： 1)精密线绕电阻（实物标准）； 2)霍尔电阻基准（量子化自然基准，10-9）。
6
5.1.2 电压测量的方法和分类
4）基于采样的交流电压测量方法
交流电压--〉A/D转换器--〉瞬时采样值u(k) --〉计算，如有效值
V
1
N
u2 (k )
N k 1
式中，N为u(t)的一个周期内的采样点数。
5）示波测量方法
交流电压--〉模拟或数字示波器--〉显示波形--〉读出结果
7
The End
1
二、电压测量的特点
1.频率范围广：零频（直流）～109Hz 低频：1MHz以下；高频（射频）：1MHz以上。
2.测量范围宽微弱信号:心电医学信号、地震波等,纳伏级（10-9V）；超高压信号：电力系统中，数百千伏。
3.电压波形的多样化电压信号波形是被测量信息的载体。各种波形：纯正弦波、失真的正弦波，方波，三角波，梯形波；随机噪声。
13
5.2.2 高频电压标准

三相电万用表测量方法

三相电万用表测量方法1. 引言三相电是指由三个正弦波形成的交流电系统。

在工业和商业领域中，三相电广泛应用于供电和设备运行。

为了测量和监测三相电的各种参数，我们可以使用万用表进行测量。

本文将介绍三相电的基本概念，并详细说明如何使用万用表进行三相电的测量。

2. 三相电基础知识在开始讨论如何使用万用表进行三相电测量之前，我们先来了解一些与三相电相关的基础知识。

2.1 相位角在一个三相交流系统中，每个相位都有一个特定的角度，被称为相位角。

通常以度数或弧度表示。

在计算和测量中，弧度更常见。

2.2 相序在一个三相系统中，每个相位都有一个特定的顺序，被称为相序。

常见的有ABC、ACB、BAC等不同的排列方式。

2.3 线电压和线电流在一个三相系统中，我们通常会遇到两种类型的参数：线参数和相参数。

线参数是指线上（即连接负载的导线）上的电压和电流值；而相参数是指相之间的电压和电流值。

3. 三相电测量方法现在我们来详细介绍如何使用万用表进行三相电的测量。

3.1 线电压测量要测量三相系统中的线电压，我们需要按照以下步骤操作：1.将万用表选择为交流电压测量模式，并将量程调整到适当的范围。

2.将红色测试笔连接到一个相位上的导线，将黑色测试笔连接到另一个相位上的导线。

3.读取万用表上显示的电压值。

如果需要，可以切换到不同的相位重复以上步骤，以便测量所有线电压。

3.2 相电压测量要测量三相系统中的相电压，我们需要按照以下步骤操作：1.将万用表选择为交流电压测量模式，并将量程调整到适当的范围。

2.将一根测试笔连接到一个相位上的导线，将另一根测试笔连接到地线或中性线（如果有）。

3.读取万用表上显示的电压值。

如果需要，可以切换到不同的相位重复以上步骤，以便测量所有相电压。

3.3 线电流测量要测量三相系统中的线电流，我们需要按照以下步骤操作：1.将万用表选择为交流电流测量模式，并将量程调整到适当的范围。

2.将红色测试笔连接到一个相位上的导线，将黑色测试笔连接到另一个相位上的导线。

交流耐压试验

三、利用静电电压表直接测量试验变压器高压侧电压的方法。四、利用标准球隙测量交流试验高电压的方法。此方法直接测量电压幅值，在一定范围内准确度较高，测量范围宽广；但每次测量必须放电，测量时间长，受影响的因素多，因此该测量方法往往局限于在实验室使用。
第四部分：测量交流试验高电压的基本方法
五、利用电容分压器测量交流试验高电压的方法。电容分压器由高压小电容器C1和低压大电容器C2串联构成，由于串联电容的电压与电容量成反比，即U1/U2=C2/C1，被测电压U=U1+U2，利用静电电压表或高阻值电压表测量出C2两端的电压U2，通过换算可求出被测电压，即
第三部分：交流耐压试验方法
（下图为使用串联谐振装置时，交流耐压试验的原理接线图）
二、另外，我们还可以进行感应电压试验，在此只作了解。
第四部分：测量交流试验高电压的基本方法
一、采用测量试验变压器低压侧电压然后换算出高压侧试验
电压的方法。
此方法适宜于电容量较小的被试品，如绝缘子、开关等设备。而对于电容量较大的被试品(如变压器、电容器、电机等)，由于容性负载会使变压器高压侧实际输出电压比理论计算高出很多(最大误差会超过3%)，故不宜采用。
120 额定频率试验频率
(s)，但不少于15s
下面我们了解一下：高压电气设备绝缘的工频耐压试验电压标准
第十部分：交流耐压试验标准
高压电气设备绝缘的工频耐压试验电压标准
1min工频耐受电压(kV)有效值额定电压 (kV) 最高工作电压 (kV) 出厂 3 6 10 15 20 35 66 110 220 330 500 3.6 7.2 12 17.5 24.0 40.5 69.0 126.0 252.0 363.0 550.0 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 穿墙套管电压互感器交接 20(14) 24(18) 33(22) 44(32) 52(40) 76(64) 112/148 160/184 316/368 408/504 544/592 出厂 25 30 42 55 65 95 140/185 200/230 395/460 510/630 680/740 电流互感器交接 20 24 33 44 52 76 112/148 160/184 316/368 408/504 544/592 出厂 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 纯瓷和纯瓷充油绝缘交接 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 固体有机绝缘、油浸电容式、干式、 SF6式出厂 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 交接 20(14) 24(18) 33(22) 44(32) 52(40) 76(64) 112/148 160/184 316/368 408/504 544/592 出厂 25 32 42 57 68 100 165 265 495 支柱绝缘子、隔离开关纯瓷交接 25 32 42 57 68 100 165 265 495 固体有机绝缘出厂 25 32 42 57 68 100 165 265 495 交接 22 26 38 50 59 90 148 240 440

第5章电压测量

（1）检波—放大式电压表
ux
检波器
衰减器
直流放大器
图5-1 检波—放大式电压表框图
A
（2）放大—检波式电压表
ux
衰减器
交流放大器
检波器
A
图5-2 放大—检波式电压表框图
（3）外差式电压表
ux
输入电路混频器中频放大器检波器
A
本机振荡器
图5-3 外差式电压表框图
外差式电压表的频率范围取决于本振频率范围。只有当本振频率可以达到很高时，电压表的频率范围才能更宽。但是当本振频率很高时，不仅对本振电路的屏蔽要求更高，而且电压表的造价也很高。所以外差式电压表一般为高频电压表而不是超高频电压表。三种结构形式电压表的性能比较如表5-1所示。
I m r ( I I m ) RS
Im 1 1 RS r r r I I Im n 1 1 Im
式中n称电流量程扩大倍数，也称分流系数。
-
50μA 3kΩ
-
Im
r
+
Is Im A I
+
B Rs
图5-5 表头等效电路
图5-6 电流量程扩展
3．直流电压测量用电流表头能否直接测量电压？由于表头的内阻是一定的，当在表头两端加上不同电压时，表针偏转角也不同，因此经过校准，在表盘上按电压数值刻度后，就可用来测量电压。不过由于表头内阻较小，容许通过的电流又很小，所以它能测量的电压范围也很小。现以Im=50μA，r=3 kΩ表头为例，在指针指示满刻度时，它两端的电压是：
第5章电压测量
5.1 概述
5.1.1 电压测量的意义和基本要求
1．电压测量的意义电压测量是电测量与非电测量的基础。电量测量中，许多电量的测量可以转化为电压测量：电压、电流和功率是表征电信号的三个基本参量是。但是，从测量的观点来看，测量的主要参量是电压，因为在标准电阻的两端若测出电压值，那么就可通过计算求得电流或功率。电路的工作状态，如饱和、截止、谐振；许多电参数，如频率特性、波形的非线性失真系数、增益、调制度都可以视为电压的派生量，都可以用电压来描述。在非电量测量中，许多物理量（如温度、压力、振动、速度、加速度等）都可以通过传感器转换成电压量，通过电压测量即可方便地实现对这些物理量的测量与监测。

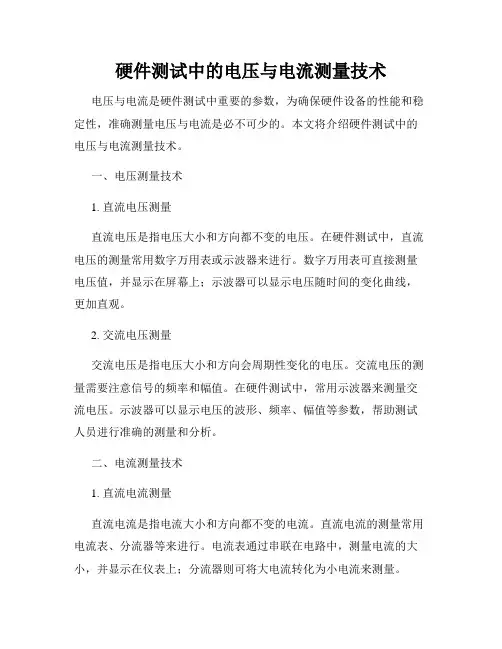

硬件测试中的电压与电流测量技术

硬件测试中的电压与电流测量技术电压与电流是硬件测试中重要的参数，为确保硬件设备的性能和稳定性，准确测量电压与电流是必不可少的。

本文将介绍硬件测试中的电压与电流测量技术。

一、电压测量技术1. 直流电压测量直流电压是指电压大小和方向都不变的电压。

在硬件测试中，直流电压的测量常用数字万用表或示波器来进行。

数字万用表可直接测量电压值，并显示在屏幕上；示波器可以显示电压随时间的变化曲线，更加直观。

2. 交流电压测量交流电压是指电压大小和方向会周期性变化的电压。

交流电压的测量需要注意信号的频率和幅值。

在硬件测试中，常用示波器来测量交流电压。

示波器可以显示电压的波形、频率、幅值等参数，帮助测试人员进行准确的测量和分析。

二、电流测量技术1. 直流电流测量直流电流是指电流大小和方向都不变的电流。

直流电流的测量常用电流表、分流器等来进行。

电流表通过串联在电路中，测量电流的大小，并显示在仪表上；分流器则可将大电流转化为小电流来测量。

2. 交流电流测量交流电流是指电流大小和方向会周期性变化的电流。

交流电流的测量需要注意信号的频率和幅值。

在硬件测试中，常用电流互感器、示波器等来测量交流电流。

电流互感器通过电磁感应原理，将大电流转化为小电流来测量；示波器可以显示电流的波形、频率、幅值等参数。

三、电压与电流测量技术的注意事项1. 选择合适的测量仪器在进行电压与电流测量时，需要选择合适的测量仪器，如数字万用表、示波器、电流表等。

根据测试需求和被测电路的特点，选择准确、稳定的测量仪器，并保持其校准状态。

2. 防止电压与电流干扰在测量电压与电流时，需要注意电路的接线和布局，防止电压与电流干扰。

如要保持电压的稳定性，应使用稳压源或滤波电路；如要消除电流回路的干扰，可采用屏蔽或差分信号传输技术。

3. 掌握测量精度和范围在硬件测试中，电压与电流的测量精度和范围会直接影响测试结果的准确性。

因此，测试人员需要了解测量仪器的测量精度和测量范围，并根据被测电路的特点进行合理选择。

交流信号电压表及其应用

•
A、峰值VP。任意一个周期性的交流电压UT，在一个周期内所出现的最大瞬时值，称为该交流电压的峰值。以VP表示。峰值有正峰值（VP+）和负峰值（VP-）之分，交流电压的峰值如图。 • 峰值与振幅值的概念不同，峰值是从参考电平开始计算的，而振幅值是以交流电压中的直流分量为参考电平计算的。当电压中包含直流分量时，振幅值与峰值是不相等的，当电压中的直流分量为零时，则峰值等于振幅值。
图7.5-1 串联式峰值检波器的原理图及检波波形
•
这里要求负载电阻R远大于电源电阻RS 与检波二极管正向电阻RD之和，则： RC>>(RS+RD)C. • 当峰值检波器的输入电压UX为正半周时，二极管D因加正向电压二导通，电容C被充电。因为充电时间常数小，充电电流I较大，故电容器被迅速充电，其端电压很快随着被测电压上升到峰值。然后，被测电压从峰值下降时，电容器电压下降很慢。
9.2交流信号的参数及测量方法
• 9.2.1 交流信号及电压的测量 • 在各种信号中大多数都属于交流信号，即不断变化的信号。电压测量是电子电路测量的一个重要内容。在中低频电子产品的电路中，电压、电流和功率是表征电信号能量的三个基本参量。从测量的观点来看，测量的主要参量是电压。
• 因为在标准电阻的两端若测出电压值，那么就可以通过欧姆定律计算求得电流和功率。很多电子仪器和电子设备，它们的许多工作特性均可视为电压的派生量，都用电压表作指示装置构成辅助监控设备。因此，电压测量是其他许多电参量和非电量测量的基础。

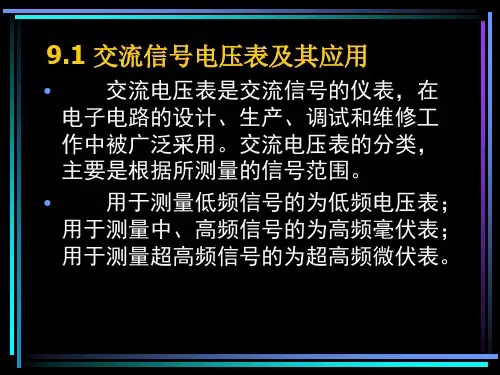

9.1 交流信号电压表及其应用
• 交流电压表是交流信号的仪表，在电子电路的设计、生产、调试和维修工作中被广泛采用。交流电压表的分类，主要是根据所测量的信号范围。 • 用于测量低频信号的为低频电压表；用于测量中、高频信号的为高频毫伏表；用于测量超高频信号的为超高频微伏表。

电路实验报告三相交流电路电压、电流的测量

电路实验报告院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2 、充分理解三相四线供电系统中中线的作用。

二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。

当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。

线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。

当对称三相负载△形联接时，有，。

2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。

3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

表（一）开灯盏数线电流（ A ）线电压（V ）相电压（V ）中线电流I 0（ A）中点电压UN0（V）A 相B相C相I A I B I CUABUBCUCAUA0UB0UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。

交流电路参数的测定实验报告

交流电路参数的测定实验报告交流电路参数的测定实验报告引言：交流电路是电子工程中的重要部分，了解电路的参数对于电路设计和维护至关重要。

本实验旨在通过测定交流电路的参数来探索电路的性质和特点，为电子工程师提供实用的工具和知识。

实验目的：本实验的主要目的是测定交流电路的参数，包括电阻、电感和电容等。

通过测量电路中的电流和电压，我们可以计算出这些参数，并进一步了解电路的特性。

实验原理：在交流电路中，电流和电压是随时间变化的。

根据欧姆定律和基尔霍夫定律，我们可以得到以下公式：1. 电阻（R）：电压和电流之间的比值，即R = V/I。

2. 电感（L）：电感元件的电压和电流之间的相位差，即V = jωLI，其中j是虚数单位，ω是角频率。

3. 电容（C）：电容元件的电压和电流之间的相位差，即I = jωCV。

实验步骤：1. 准备工作：将实验所需的电阻、电感和电容元件连接到电路中，确保电路连接正确。

2. 测量电压：使用示波器测量电路中的电压波形，记录下电压的幅值和相位差。

3. 测量电流：使用电流表测量电路中的电流值，记录下电流的幅值和相位差。

4. 计算参数：根据测量得到的电压和电流值，使用上述公式计算出电路的电阻、电感和电容参数。

实验结果与分析：根据测量数据和计算结果，我们可以得到电路的参数值。

通过对这些参数的分析，我们可以了解电路的特性和性能。

在实验中，我们发现电阻是一个固定的值，它决定了电流和电压之间的比例关系。

电感和电容则是频率依赖的元件，它们对交流信号的频率有不同的响应。

通过改变电路中的电感和电容值，我们可以调整电路的频率响应。

这对于滤波器和放大器的设计非常重要。

此外，我们还可以通过测量电路的频率响应来了解电路的稳定性和幅频特性。

根据测量得到的振幅和相位差数据，我们可以绘制出Bode图并分析电路的频率响应。

结论：通过本实验，我们成功地测定了交流电路的参数，并对电路的性质和特点进行了分析。

这些参数对于电子工程师来说是非常重要的，它们在电路设计和维护中起着关键的作用。

DT9205万用表使用说明

DT9205万用表使用说明DT9205万用表使用说明DT9205A万用表使用方法从左到右四个插孔分别是：20A直流电流测量插孔（红线表笔）、毫安档插孔（红线表笔）、公共插孔（黑线表笔）、交流直流电压电阻档插孔（红线表笔）CX F插孔为电冰箱温度传感器插孔，八个小孔的是三极管放大倍数插孔，这些孔要和上面的档位开关要对应，否则容易烧毁表或无法测量。

另，测量电阻电流如果不知道电压的情况下先从大档向小档逐步降低，转换档位时脱离测量点。

测量前应该了解你的测量对象，否则交流和直流都无法分辨的话，测量结果也是没有用的。

调到AC~交流1000档红' 黑表笔插那个空都可以。

生活用电是220伏不分正负极。

电机的功率电机上一般都有标注。

如果测得的是220伏的电机，那么把表调到交流电流（~A）档把表笔串联到某一根线上即可。

测得的电流乘以电压220V就是功率。

想自己测三相电机那么需要使用钳形万用表调到电流档，拌开万用表的钳子把单一根线钳入其中就可以测得电流，测得的电流乘以380V电压就是功率。

注意三相电机不可以把表串入来测电流，这样会因缺相而烧毁用AC750档无红黑之分，生活电是交流电万能表DT9205怎么用有视频吗在百度上搜索一下“万用表使用教程”，里面有数字万用表和指针万用表的使用方法，数字万用表虽然各型号有所不同，但用法都相差不大的数字万用表DT9205使用说明书(适合初学者)(2007-04-14 11:43:11) 转载分类：技术类一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED 表示该量程有保险管,UNFUSED表示无保险管； 15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

交流电路参数的测量实验报告

交流电路参数的测量实验报告实验报告：交流电路参数的测量1. 实验目的：本实验的目的是通过实际测量交流电路中的电流、电压和功率等参数，掌握交流电路的基本测量方法，并验证和探索交流电路的特性。

2. 实验仪器和材料：（1）数字万用表（2）交流电源（3）电流表（4）电阻箱（5）电容（6）电感（7）导线等3. 实验原理：在交流电路中，电压和电流的波形是随着时间变化的，所以无法直接测量其峰值和有效值。

一般采用示波器来显示交流电流和电压波形的方法。

测量电流和电压的有效值可以借助示波器进行测量，或利用电流表和电压表分别测量交流电流和电压的峰值，然后利用相应的公式计算出电流和电压的有效值。

而交流电路的功率则需要通过乘积法测量，即乘以电流和电压的有效值。

需要特别注意的是，对于非线性负载的交流电路，功率测量时要考虑电流和电压的相位差，即功率因数。

4. 实验步骤：（1）接线首先将交流电源正极与电感的一端相连，然后将电感的另一端与电容串联，再将电容与电阻箱并联，最后将电阻箱与负极相连，形成一个交流电路。

（2）测量电流将电流表串联在电阻箱和电路之间，记录电流表的示数，即为电流的有效值。

（3）测量电压将数字万用表的交流电压档调至最大量程，分别测量电容两端的电压和电阻箱两端的电压，记录数值为电压的峰值。

（4）计算功率根据测得的电流和电压值，利用相应的公式计算出功率的值。

（5）改变负载通过改变电阻箱的阻值，可以观察到电流、电压和功率的变化规律。

5. 实验结果与数据处理：以实验数据为例，假设测得的电流为2A，电压为10V，根据公式，计算得出这个交流电路的功率为20W。

6. 实验讨论：通过实验我们可以观察到，交流电路中的电流、电压和功率是随着负载的变化而变化的。

当负载增大时，电流和电压的值也会相应增大，而功率的值则由电流和电压的乘积决定。

此外，对于非线性负载，还需要考虑功率因数的影响。

7. 实验结论：本实验通过测量交流电路中的电流、电压和功率等参数，掌握了交流电路的基本测量方法，并对交流电路的特性进行了验证和探索，提高了我们对交流电路的认识。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

交流电压测量
（常规仪器方式）
一、实验目的：
了解交流电压测量的基本原理，分析几种典型电压波形对不同检波特性电压表的响应，
以及它们之间的换算关系，并对测量结果做误差分析。
二、实验原理：

一个交流电压的大小，可以用峰值Uˆ，平均值U，有效值U，以及波形因数KF，波峰
因数KP等表征，若被测电压的瞬时值为)(tu，则
全波平均值为
有效值为

波形因数为 UUKF
波峰因数为 UUKPˆ
而用来测量电压的指针式电压表中的检波器有多种形式，一般来说，具有不同检波特性
的电压表都是以正弦电压的有效值来定度的，但是，除有效值电压表外，电压表的示值本身
并不直接代表任意波形被测电压的有效值。因此，如何利用不同检波特性的电压表的示值（即
读数）来正确求出被测电压的均值U，峰值Uˆ，有效值U，这便是一个十分值得注意的问
题。
根据理论分析，不同波形的电压加至不同检波特性的电压表时，要由电压表读数确定被
测电压的Uˆ、U、U，一般可根据表1的关系计算。
从表1可知，用具有有效值响应的电压表和平均值响应的电压表分别对各种波形的电压
测量时，若读数相同，只分别表示不同波形的被测电压有效值U相同和平均值U相同，而
其余的并不一定相同。
表1
电压表
类型
平均值检波有效值检波

波形正弦锯齿三角方波正弦锯齿三角方波
读数 A1 A2 A3 A4 A1 A2 A3 A4
2A1 24A2 24A3 22A4 2
A

3A2 3

A1 324A2 324A3 22A4 A1 A2 A3 A4

22A1 
22A2 22A3 22A4 22
A
1
23A2 2

A3
A4
三、实验设备：
1、 DA-16晶体管毫伏表（均值检波）1台；
2、TD1914A数字毫伏表（有效值检波）1台；
3、函数信号发生器，型号YB1634，指标：0.2Hz-2MHz，数量1台；
4、双踪示波器，型号YB4320A，指标：20MHz，数量1台。
四、实验预习要求：

1、复习好《电子测量》中电压测量的有关章节。
2、参照仪器使用说明书，了解DA-16晶体管毫伏表、TD1914数字毫伏表、函数信号
发生器及双踪示波器的使用方法。
3、详细阅读实验指导书，作好绘制波形和测试记录的准备。
五、实验步骤：

1、将均值电压测量的实验仪器准备就绪，如下图所示。
2、将DA-16晶体管毫伏表置于1V/0db档位，如下图所示。
3、将DA-16晶体管毫伏表的输入线短接，如下图所示。
4、将DA-16晶体管毫伏表接通电源，待表针稳定，进行调零，如下图所示。
5、打开函数信号发生器的电源，选择产生1KHz左右的正弦波信号，如下图所示。
6、将函数信号发生器的信号线与DA-16晶体管毫伏表的输入端相接，如下图所示。
7、调节函数信号发生器的幅度输出，使DA-16的指示为0.7V，如下图所示。
8、打开示波器的电源，并进行校准，如下图所示。
9、将示波器探头与信号相接，并读出信号峰值，填入表2，如下图所示。
10、由函数信号发生器分别产生三角波、方波，并调节其幅度使电压表指示为0.7V，然后
由示波器读出信号峰值，填入表2。
11、将DA—16电压表（平均值检波）换为TD1914A电压表（有效值检波），选择1V/0db
档位，并将其输入线短接，自动调零，如下图所示。
12、将示波器、函数信号发生器、电压表进行连接，如下图所示。
13、调节函数信号发生器的输出幅度，使电压表显示为0.7V，并从示波器上读出信号峰值，
填入表2，如下图所示。
14、由函数信号发生器分别产生三角波、方波，并调节其幅度使电压表指示为0.7V，
然后由示波器读出信号峰值，填入表2。

比较由各电压表读数计算出的峰值Uˆ和由示波器直接读出的峰值Uˆ是否一致，并将测
量和计算结果填入表2。
表2

电压表类型
平均值检波 DA—16 有效值检波
TD1914

波形正弦三角方波正弦三角方波

读数 0．7V 0．7V 0．7V 0．7V 0．7V 0．7V
由读
数计
算
示波
器读
数

误差分析
15、按照上述操作方法，调节函数信号发生器的输出幅度，使示波器的峰值读数为1V，
观测各种电压表的读数与波形的关系，测量结果填入表3，并求出电压测量的波形误差。
表3

输入波形正弦波三角波方波

示波器读数
1V 1V 1V
DA—16读数
TD1914A读数
误差分析
六、思考题：
1、实验过程中为了仪器的安全，电压表量程是否应尽量选大一些（如3V，10V甚至
30V档）？
2、为什么模拟电压表一定要有峰值、均值、有效值响应特性之分？它们能由一种代替
吗？它们各有什么特点？各用在什么场合下？
