软件体系结构KWIC实验
软件体系结构实验指导书
金陵科技学院信息技术学院《软件体系结构》实验指导书实验1 多层C/S结构应用设计一、实验目的设计并实现一个基于多层C/S结构的数据库应用，熟悉多层C/S体系结构及其基本处理流程，了解多层结构表现层、业务逻辑层（功能层）、数据访问层所完成的功能，掌握多层C/S结构的数据库应用设计方法，对这三层进行明确分割，并在逻辑上使其独立。
学生通过本实验的训练能够熟练掌握对小型数据库应用系统三层结构层次划分方法及系统实现技术。
二、实验要求（1）记录系统分析及层次结构设计的过程，调试程序要记录调试过程中出现的问题及解决办法；（2）编写程序要规范、正确，上机调试过程和结果要有记录，不断积累编程及调试经验；（3）做完实验后给出本实验的实验报告。
三、实验设备、环境奔腾以上计算机，Windows XP 、Visual Studio 2005、SQL Server 2005四、实验步骤及内容分别采用二层C/S结构和多层C/S结构实现个人通讯录系统。
该系统的设计目标是能够轻松地管理个人的联系人信息，包括添加、修改和删除操作。
联系人信息包括姓名、住址、电话。
整个系统的功能图如下图所示：分析系统需求，完成软件体系结构设计及模块划分、数据库设计，采用Visual C#实现系统功能。
五、讨论、思考题与二层C/S体系结构比较，三层(多层)体系结构有什么有点？采用三层体系结构在系统设计时应该注意哪些问题？金陵科技学院信息技术学院实验2 B/S结构应用设计一、实验目的设计并实现一个基于B/S结构的数据库应用，熟悉B/S体系结构及其基本处理流程，了解B/S结构系统各部分所完成的功能，掌握B/S结构的数据库应用设计方法。
学生通过本实验的训练能够熟练掌握对小型数据库应用系统B/S结构设计及系统实现技术。
二、实验要求（1）记录系统分析及结构设计的过程，调试程序要记录调试过程中出现的问题及解决办法；（2）编写程序要规范、正确，上机调试过程和结果要有记录，不断积累编程及调试经验；（3）做完实验后给出本实验的实验报告。
软件设计模式与体系结构实验报告
软件设计模式与体系结构实验报告在软件开发的世界里，设计模式和体系结构就像调味料，给整个开发过程增添了无限风味。
你知道的，写代码有时候就像做饭，少了调料，味道肯定不行。
先说说设计模式吧，这可真是个绝佳的主意。
想象一下，咱们每次做个项目的时候，脑袋里总是要有个框架，知道怎么来、怎么走，这时候设计模式就像一个好老师，教我们如何优雅地解决常见问题。
说到这里，大家听说过单例模式吗？这个模式就像是“独一无二”的存在，确保你在整个应用中只有一个实例，这样可避免浪费资源，避免重复。
嘿，你敢想象要是你的冰箱里塞满了牛奶，那可真是够烦人的。
再聊聊策略模式，真是聪明的家伙。
就好比你在吃火锅，想换个口味，可以随时调换蘸料，策略模式就是给你提供了这种灵活性。
无论是要排序、计算还是处理数据，你都可以轻松切换。
这就像在生活中，不同的情况要有不同的应对方式。
生活本来就充满变化，代码也是一样嘛。
想到这里，我觉得代码和生活一样，得学会随机应变。
然后说到观察者模式，这可是个有趣的故事。
想象一下，你在看球赛，朋友们都在旁边紧盯着屏幕，眼神不离。
这就是观察者模式的精髓：一个对象变化，所有观察它的人都立刻得到通知，哇，这个效率可真高。
就像你在朋友圈发了条动态，大家立刻围过来评论点赞，简直不要太快。
这种模式让我们在编程中也能保持同步，绝对是个“跟得上”的好帮手。
再说到体系结构，嘿，这可是大事儿。
体系结构就像大楼的蓝图，如果没有好的设计，后面的施工就容易出问题。
想想看，你有没有见过那些盖得歪歪扭扭的楼？那可真是惨不忍睹。
一个好的体系结构可以让整个系统稳定运行，避免后期的各种麻烦，就像一部精密的机器，每个部分都得协同工作。
分层架构、微服务架构，这些概念都是在告诉我们，要有条理，别让代码变成“杂货铺”。
说到微服务架构，这可真是个炫酷的概念。
就好像把大块头的火锅分成一个个小锅，你想吃啥就来啥，各种口味应有尽有。
这种架构让开发变得灵活，团队可以独立开发，互不影响。
软件体系结构实验二
内容
1.在线平台软件架构设计
2.设计与开发工具集成
实验步骤
1.在线平台软件架构设计
【问题1】软件质量属性是影响软件架构设计的重要因素。请用200字以内的文字列举6种不同的软件质量属性名称，并解释其含义。
答：常见的软件质量属性有多种，例如性能、可用性、可靠性、健壮性、安全性、可修改性、可变性、易用性、可测试性、功能性和互操作性等。
实验环境
实验结果与
分析
教师评语
注：可根据实际情况加页

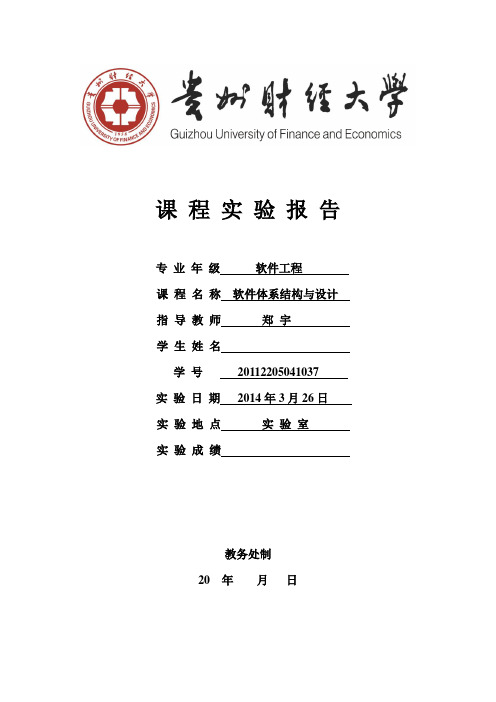

课程实验报告
专业年级软件工程
课程名称软件体系结构与设计
指导教师郑宇
学生姓名
学号20112205041037
实验日期2014年3月26日
实验地点实验室
实验成绩
教务处制
20年月日
实验项目
名称
系统架构设计
实验
目的及要求
（1）熟悉设计、设计过程、设计模型和软件设计等概念
（2）阅读和深入勒戒案例资料，尝试完成在线平台软件架构设计、设计与开发工具集成的分析
（2）该平台必须严格保证客户个人信息和交易信息的保密性和安全性。该要求主要对应安全性，可以采用的架构设计策略有抵御攻击、攻击检测、从攻击中恢复和信息审计等。
（3）发生故障时，该平台的平均故障恢复时间必须小于10S。该要求主要对应可用性，可以采用的架构设计策略有ping/Echo、心跳、异常和主动冗余等。
对于需求（4），应该采用界面集成的方法对第三方工具集成，绕过工具内部的复杂处理逻辑实现功能集成.
【问题3】请指出实现工具之间数据格式的灵活转换时通常采用的设计模式是什么，并对实现过程进行简要描述。
答：在实现工具之间数据格式的灵活转换时，通常采用适配器设计模式。即应首先定义一个统一的数据转换接口类，然后针对不同的数据格式转换需求定义对应的实际转换类，实际转换类需要继承数据转换接口类，并实现借口转换类定义。
(完整word)中南大学软件体系结构实验报告
CENTRAL SOUTH UNIVERSITY软件体系结构实验报告学生姓名周建权班级学号 0909121915指导教师穆帅设计时间2014年11月实验一系统的用例模型一、实验目的1．熟悉用例图的基本功能和使用方法。
2．锻炼结合给定题目,进行有效需求分析的能力。
3．掌握如何使用建模工具绘制用例图的方法。
二、实验器材1．计算机一台。
2．UML建模工具，比如软件Rational Rose 或StarUML。
三、实验内容在理解用例图的基本功能和使用方法的基础上,结合具体问题，完成对系统的需求建模，得到用例模型后，应针对每个用例进行业务分析，说明其具体的业务流程。
用Rational Rose或StarUML工具软件绘制系统的用例图.下文以Rational Rose为例讲解基本步骤。
四、实验步骤1．结合实际给定题目，完成系统的需求建模。
2．针对每个用例进行业务分析。
以图书管理系统中“删除读者信息"用例为例来说明实验具体步骤。
（1）分析：在图书管理系统中,管理员首先登录系统,系统验证通过后，管理方可向系统查询数据,在查询后，系统会给出提示，有没有找到相关的数据，管理员根据系统查询的返回结果，进行下一步的操作，就是删除读者，在删除的过程中，系统会对查询得到的结果判断该记录是否可以删除,若可以删除,则给删除提示,若不能删除,也给相关的提示信息。
（2）根据分析结果,书写业务流程，一般包含以下信息：①管理员在录入界面，输入待删除的读者名;②“业务逻辑”组件在数据库中,查找待删除的读者名;③如果不存在，则显示出错信息，返回步骤①，如果存在则继续;④“业务逻辑”组件判断“待删除的读者”是否可以删除；⑤如果不可以,则显示出错信息，返回步骤⑧，如果可以则继续;⑥在数据库中,删除相关信息；⑦显示删除成功信息;⑧结束。
3．根据分析结果,绘制用例图.以图书管理系统中“删除读者信息"用例为例说明具体绘图步骤：(1)在用例图上双击main，出现如图1。
软件体系结构实验报告

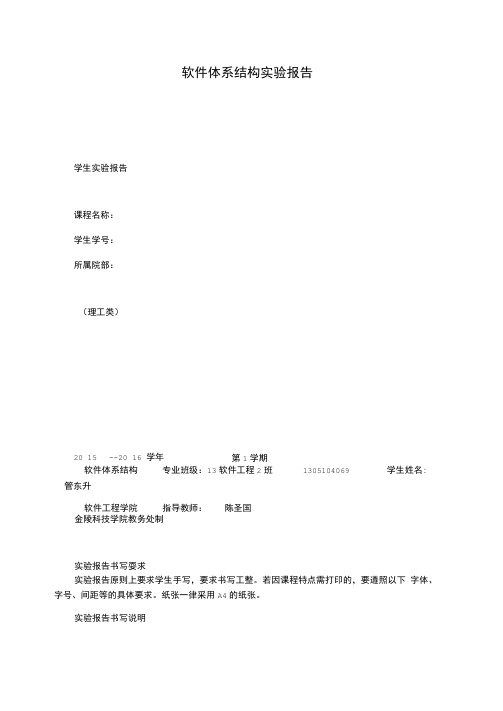

软件体系结构实验报告学生实验报告课程名称：学生学号：所属院部：（理工类）20 15 --20 16 学年第1学期软件体系结构专业班级：13软件工程2班1305104069学生姓名: 管东升软件工程学院指导教师：陈圣国金陵科技学院教务处制实验报告书写耍求实验报告原则上要求学生手写，要求书写工整。
若因课程特点需打印的，要遵照以下字体、字号、间距等的具体要求。
纸张一律采用A4的纸张。
实验报告书写说明实验报告中一至四项内容为必填项，包括实验目的和要求：实验仪器和设备：实验内容与过程；实验结果与分析。
各院部可根据学科特点和实验具体要求增加项目。
填写注意事项（1）细致观察，及时、准确、如实记录。
（2）准确说明，层次清晰。
（3）尽量釆用专用术语來说明事物。
（4）外文、符号、公式要准确，应使用统一规定的名词和符号。
（5）应独立完成实验报告的书写，严禁抄袭、复印，一经发现，以零分论处。
实验报告批改说明实验报告的批改要及时、认真、仔细，一律用红色笔批改。
实验报告的批改成绩釆用百分制，具体评分标准由各院部自行制定。
实验报告装订要求实验批改完毕后，任课老师将每门课程的每个实验项目的实验报告以口然班为单位、按学号升序排列，装订成册，并附上一份该门课程的实验大纲。
实验项目名称：经典软件体系结构风格实验学时：4学时同组学生姓名：实验地点：1216 实验日期：2021.10. 27-2021.11.3 实验成绩：批改教师：批改时间：一、实验目的和要求（1）理解管道-过滤器软件体系结构、面向对象软件体系结构的原理（2）掌握管道-过滤器软件体系结构、面向对象软件体系结构待点（3）面向对象软件体系结构的编程实现二、实验仪器和设备奔腾以上计算机，Windows 10、Visual Studio 2021、MySQL三、实验过程（1）在dos下体会管道过滤器的体系结构。
使用dir | more命令了解管道-过滤器风格的程序。
（2）数据抽象和面向对象软件体系结构设计实现。
《软件体系结构》实验指导书解读
前言软件体系结构课程是计算机科学与技术本科专业的一门重要的专业课.通过本课程的学习，使学生在已有的计算机软硬件基础知识、程序设计知识、数据库和网络通信知识的基础上系统掌握面向对象系统分析与设计的基本方法和技术，并具有针对特定环境下的应用问题进行信息系统开发(包括系统分析，设计与实现)的能力。
通过学习本课程学生可以理解和掌握软件体系结构的分析和设计方法，掌握面向对象系统分析和设计的建模标准UML语言，能够利用Rational Rose（或Microsoft Viso）软件以某一信息系统为例进行系统分析和设计。
本课程主要介绍系统原理的基本概念、系统开发过程RUP、对面向对象分析和面向对象设计的方法、对面向对象分析和设计的建模标准UML等内容。
通过本课程的学习，学生掌握的知识、内容及掌握的程度要求为：1. 使学生理解面向对象的信息系统的开发过程、系统分析和设计的原则和方法；2. 使学生掌握UML语言的基础知识，以及UML在面向对象的软件系统分析和设计中的应用，并能使用UML工具建立系统模型；3. 使学生掌握在UML系统模型下应用高级语言建立应用系统的方法；4. 通过案例教学和实验，提高学生在应用面向对象技术开发软件方面的动手能力和解决问题的能力，并鼓励创新。
本实验所要求的建模工具为Rational Rose 2003。
目录实验一用例图及进度安排 (3)实验二活动图 (8)实验三状态图 (16)实验四类 (23)实验五类的关系 (29)实验六交互图 (33)实验七对象图和包 (42)实验八组件图和配置图 (44)实验九正向工程 (51)实验一用例图及进度安排一、实验目的1．熟悉用例图的基本功能和使用方法。
2．掌握如何使用建模工具绘制用例图方法。
3．学习使用Microsoft Project对题目进行进度安排。
二、实验器材1．计算机一台。
2．Rational Rose 工具软件。
三、实验内容根据实例，如“图书馆管理系统”开发进度，在完成对系统的需求建模，得到用例模型后，应针对每个用例进行业务分析，说明其具体的业务流程，现系统分析部指派您完成该项任务。
软件体系结构4、软件体系结构风格2
Architecture
index of 1st char of array of pointers to each circular shift, index start of each line of original line
特点
Batch sequential processing.批处理系统 Uses shared data to get good performance. 用共享数据获得性能 Shared data structures exposed as inter-module knowledge.共享数据的结构是所有模块必须知道 的
Architecture
Manages lines and characters; Provides access functions to Provides index of circular shift procedural interface characters in circular shifts
Collect data lines, buffer. All done, begin to work Finish, output results
方案比较
如，行的移位可以在每行读入后、 在所有行读入后、或当排序要求一组移位的行时 如，行、字、字符可以不同的方式存储 如，排除以某些修饰词（a、an、and） 打头的移位结果
Design of these structures must be worked out before work can begin on those modules. 数据结构的设计必须在其他模块设计开始之前进行
方案二：抽象数据类型
Maintain same flow of control Organize solution around set of abstract data type managers (objects):
中南大学软件学院软件体系结构实验报告-实验3汇总
实验3 设计模式实验二实验学时： 4每组人数： 1实验类型： 3 （1：基础性2：综合性3：设计性4：研究性）实验要求： 1 （1：必修2：选修3：其它）实验类别： 3 （1：基础2：专业基础3：专业4：其它）一、实验目的熟练使用PowerDesigner和任意一种面向对象编程语言实现几种常见的结构型设计模式和行为型设计模式，包括外观模式、代理模式、职责链模式、命令模式、观察者模式和策略模式，理解每一种设计模式的模式动机，掌握模式结构，学习如何使用代码实现这些模式。
二、实验内容1. 某软件公司为新开发的智能手机控制与管理软件提供了一键备份功能，通过该功能可以将原本存储在手机中的通信录、短信、照片、歌曲等资料一次性全部拷贝到移动存储介质（例如MMC卡或SD卡）中。
在实现过程中需要与多个已有的类进行交互，例如通讯录管理类、短信管理类等，为了降低系统的耦合度，试使用外观模式来设计并编程模拟实现该一键备份功能。
2. 某信息系统需要提供一个数据处理和报表显示模块，该模块可以读取不同类型的文件中的数据并将数据转换成XML格式，然后对数据进行统计分析，最后以报表方式来显示数据。
由于该过程需要涉及到多个类，试使用外观模式设计该数据处理和报表显示模块。
考虑到有些文件本身已经是XML格式，无须进行格式转换，为了让系统具有更好的扩展性，在系统设计中可以引入抽象外观类。
3. 在某应用软件中需要记录业务方法的调用日志，在不修改现有业务类的基础上为每一个类提供一个日志记录代理类，在代理类中输出日志，例如在业务方法method()调用之前输出“方法method()被调用，调用时间为2016-11-5 10:10:10”，调用之后如果没有抛异常则输出“方法method()调用成功”，否则输出“方法method()调用失败”。
在代理类中调用真实业务类的业务方法，使用代理模式设计该日志记录模块的结构，绘制类图并编程模拟实现。
4. 某软件公司承接了某信息咨询公司的收费商务信息查询系统的开发任务，该系统的基本需求如下：(1) 在进行商务信息查询之前用户需要通过身份验证，只有合法用户才能够使用该查询系统；(2) 在进行商务信息查询时系统需要记录查询日志，以便根据查询次数收取查询费用。
软件体系结构的实验报告
软件架构实验一实验名称：UML实践专业班级：xxx学号：xxx姓名：xxx一、实验目的熟悉体系结构架构工具PowerDesigner的安装和使用，使用PowerDesigner绘制用例图，构造系统的需求模型；使用PowerDesigner绘制类图和对象图，构造系统的静态模型。
二、实验内容1. 使用PowerDesigner根据实际场景构造需求模型，了解需求建模的步骤并绘制用例图，撰写用例描述文档，进行模型检查。
某酒店订房系统描述如下：（1）顾客可以选择在线预订，也可以直接去酒店通过前台服务员预订；（2）前台服务员可以利用系统直接在前台预订房间；（3）不管采用哪种预订方式，都需要在预订时交相应订金；（4）前台预订可以通过现金或信用卡的形式进行订金支付，但是网上预订只能通过信用卡进行支付；（5）利用信用卡进行支付时需要和信用卡系统进行通信；（6）客房部经理可以随时查看客房预订情况和每日收款情况。
2. Sunny College软件学院的图书管理系统的部分需求如下：(1) 图书馆会员有两类：学生和教师，学生可以借五本书，教师可以借十本书；(2) 学生会员借书期限为两个月，教师会员借书期限为三个月；(3) 书籍分为图书和期刊；(4) 图书管理系统应记录借出和归还的书籍信息；(5) 系统应该能添加新会员，当图书管理员添加新会员时，系统创建新记录；(6) 图书管理员可以删除会员记录。
现根据以上需求对系统进行静态建模，绘制类图，并假设一个名为“张三”的学生借一本名为《设计模式》的书，创建相应的对象图。
3. 根据NewWorld Bank银行系统项目需求，构建系统的需求模型和静态模型。
三、实验要求1. 熟练安装PowerDesigner11，熟练使用PowerDesigner11绘制用例图、类图和对象图；2. 严格按照需求建模和静态建模的步骤；3. 使用UML2.0中用例图的标准图符；4. 绘制标准的用例图并撰写规范的用例文档，绘制标准的类图和对象图；5. 最终需求模型需要进行检查，确保模型与需求的一致性。
软件结构实验报告总结
一、实验背景随着软件工程的不断发展，软件结构的合理设计对于软件的质量、可维护性和可扩展性至关重要。
本实验旨在通过实践操作，加深对软件结构设计理论和方法的理解，提高实际应用能力。
二、实验目的1. 理解软件结构设计的基本概念和原则；2. 掌握常用软件结构设计模式和方法；3. 提高软件设计能力，培养团队协作意识。
三、实验内容1. 软件结构设计概述- 软件结构的定义及作用- 软件结构设计的基本原则- 软件结构设计的方法2. 常用软件结构设计模式- 简单工厂模式- 工厂方法模式- 抽象工厂模式- 建造者模式- 适配器模式- 装饰者模式- 代理模式- 命令模式- 观察者模式- 状态模式3. 软件结构设计实践- 设计一个简单的图书管理系统- 分析现有软件的结构，并提出改进方案四、实验步骤1. 阅读实验指导书，了解实验目的、内容和方法；2. 分析实验案例，理解软件结构设计的基本原理；3. 实践设计一个简单的图书管理系统，包括用户界面、业务逻辑和数据访问层；4. 分析现有软件的结构，找出存在的问题，并提出改进方案；5. 撰写实验报告，总结实验心得。
五、实验结果与分析1. 实验结果- 成功设计并实现了图书管理系统；- 分析了现有软件的结构，提出了改进方案。
2. 实验分析- 通过实验，加深了对软件结构设计理论和方法的理解；- 掌握了常用软件结构设计模式，提高了设计能力；- 培养了团队协作意识，学会了与他人沟通和协作。
六、实验心得1. 软件结构设计的重要性- 软件结构设计是软件工程的核心内容之一，直接影响软件的质量、可维护性和可扩展性；- 优秀的软件结构设计可以降低开发成本，提高开发效率。
2. 软件结构设计的方法- 在设计软件结构时，要遵循一定的原则，如模块化、抽象化、封装化等；- 常用软件结构设计模式可以帮助我们更好地进行设计，提高设计质量。
3. 团队协作- 软件结构设计是一个团队协作的过程，需要团队成员之间的沟通和协作；- 学会与他人沟通和协作，可以提高团队的整体效率。
