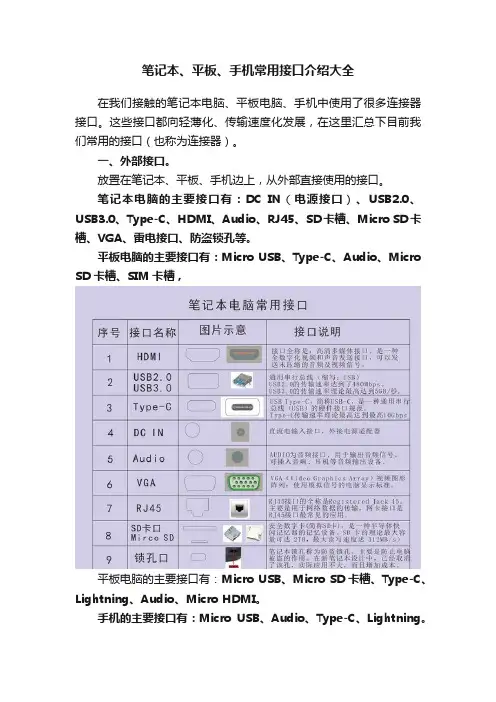

非常实用的笔记本常用接口分类及简介

同軸電纜:中轴用来传输信号，外沿一圈的接触层用来接地
，可以用来传输数字音频信号和模拟视频信号;音频线中的
两个声道分别用不同的颜色标注，一般右声道用红色（字
母 “R”表示），左声道多用白色（字母“L”表示）。
A
14
六.VGA(也称为D-sub接口 )
VGA（Video Graphics Array）是IBM於1987年提出 的一個電腦顯示標準，這個標準已對於現今的個人電 腦市場已經十分過時。即使如此，VGA仍然是最多製 造商所共同支援的一個低標準，個人電腦在加載自己 的獨特驅動程式之前都都必須支援VGA的標準 。
26
十二.HDMI
HDMI，英文全稱是High Definition Multimedia Interface， 中文名稱是高清晰多媒體界面的縮寫。HDMI能高品性地傳輸未 經壓縮的高清視頻和多聲道音頻數據，最高數據傳輸速度為 5Gbps。同時無需在信號傳送前進行數/模或者模/數轉換，可以 保證最高品質的影音信號傳送。
A
31
十五.SATA
SATA的全稱則是SerialATA，即串行ATA界面規範， 用於取代傳統的並行ATA界面。第一代 SATA目前已經得 到廣泛應用，其最大數據傳輸率為150MBps，信號線最長1 米。 SATA一般採用點對點的連接模式，即一頭連接主板 上的SATA界面，另一頭直接外設，沒有其他設備可以共 享這條數據線，而並行ATA允許這種情況（每條數據線可 以連接1-2個設備），因此也就無需像並行ATA硬碟那樣設 定主盤和從盤。
DVI為8Gbps，HDMI为
5Gbps，最高画质的
HDTV信号传输需要
2Gbps），但支持八声道
96kHz或单声道的192kHz
的数码音频传输（支持
Dolby Digital/DTS格式）
，无需单独使用音频连接
线
A
28
十三.IDE
IDE (Integrated Drive Electronics)接口也叫ATA (Advanced Technology Attachment)接口，现在PC（个人 电脑）机使用的硬盘大多数都是IDE兼容的，只需用一 根40线电缆将它们与主板或接口卡连起来就可以了。
常用接口分類及簡介
A
1
一.USB接口 USB是Universal Serial Bus 的縮寫，中文意思是“通用
串行總線”。USB是在1994年底由因特爾、康柏、IBM、 Microsoft等多家公司聯合提出。不過直到近期，它才得到廣 泛的發展。USB版本歷經多年發展，現已發展為2.0版本， 成為電腦中標准的擴展接口。目前主板主要采用USB1.1和 USB2.0版本，各USB版本間能夠很好地兼容。
DVI缺點：有着接口面积过大、不 能传输音频
A
19
因為數字顯示取代模擬顯示的進程還比較緩慢，目前這兩 種技術還處於並存階段，現下的顯卡通常可以支援雙顯示器。 廣泛使用的DVI-I界面可以同時支持模擬和數字信號。
A
20
九.RJ-45&RJ-11
RJ-45是一種網路界面規範，類似的還有RJ-11界 面，就是我們平常所用的“電話界面”，用來連接電 話線。RJ-45插頭是一種只能沿固定方向插入並自動 防止脫落的塑膠接頭，俗稱“水晶頭”，專業術語為 RJ-45連接器。之所把它稱之為“水晶頭”，是因為 它的外表晶瑩透亮的原因。雙絞線的兩端必須都安裝 這種RJ-45插頭，以便插在網卡（NIC）、集線器 （Hub）或交換機（Switch）的RJ-45界面上，進行 網路通訊。
A
23
S-Video插頭輿接口
A
24
十一. SCART
SCART是一種廣泛用於歐洲和亞洲的混合連接器。 這種 界面可以同時傳輸S-Video，RGB以及模擬立體聲音頻信號， 不過不支援HDTV的YpbPr和YcrCb分量信號。
连接TV和VCR的SCART接口
A
25
SCART - RCA转接器
A
A
32
SATA接口
A
33
SATA數據線輿電源線
A
34
十六.主機上的各類接口輿接口線 主機上的常mp;A
TKS & The End
A
36
1995年電機電子工程師協會（IEEE）把它作為正式新 標準，編號1394，這就是IEEE1394這個名字的由來。
目前，數據傳速率為 400Mbps的IEEE-1394標準正被 800Mbps的IEEE-1394b （或Firewire-800）所取代。普通火 線設備使用的6針線纜可提供電源，另外還有一種不提供電 源的4針線纜。 Firewire-800設備使用的是9針線纜。
A
10
不提供電源的4針接頭
提供電源的6針接頭
A
11
一頭6針，一頭4針的1394 連接線
1394擴展卡 擋板，提供 兩個6針界面 以及一個較 小的4針界面
A
12
五.Cinch RCA
Cinch RCA包含複合視頻，音頻，HDTV分量。 這種界面透過同軸電纜傳輸多種電信號。
A
13
這種界面透過同軸電纜傳輸多種電信號，它們的功能 可以容易地按界面顏色加以區分，見下表︰
A
27
與DVI相比HDMI界面的體積更小，而且可同時傳輸音頻 及視頻信號。 DVI的線纜長度不能超過8米，否則將影響畫面 質量，而HDMI最遠可傳輸15米。 只要一條HDMI纜線，就可 以取代最多13條類比傳輸線，能有效解決家庭娛樂系統背後 連線雜亂糾結的問題。
19針Type A接口
传输速度虽然小于DVI（
A
5
二.Audio 接口 連接各種音頻設備及外設
3.5mm 3pole
2.5mm 4pole
6.5mm 2pole
R-&L- L+ R+
Gnd L+
M+ R+
A
Gnd M+
6
三. PS/2
PS/2界面是目前最常見的滑鼠界面，最初是IBM公司 的專利，俗稱“小口”。
這是一種滑鼠和鍵盤的專用界面，是一種6針的圓型 界面。但滑鼠只使用其中的4針傳輸數據和供電，其餘2個 為空腳。 一般情況下，符合PC99規範的主板，其滑鼠的 界面為綠色、鍵盤的界面為紫色，另外也可以從PS/2界面 的相對位置來判斷︰靠近主板PCB的是鍵盤界面，其上方 的是滑鼠界面。
第一代︰USB 1.0/1.1的最大傳輸速率為12Mbps
第二代︰USB 2.0的最大傳輸速率高達480Mbps
A
2
USB界面有3種類型︰ - Type A︰一般用於PC - Type B︰一般用於USB設備 - Mini-USB︰一般用於數碼相機、數碼攝像機、測量儀器以 及移動硬碟等
左圖為Type A，中圖為Type B，右圖為Mini-USB。
16
七.DVI
DVI全稱為Digital Visual Interface，DVI是 一種主要針對數字信號的顯示界面，這種界面 無需將顯卡產生的數字信號轉換成模擬信號， 然後再在數字顯示設備上進行相反的操作。
A
17
八.DVI
DVI端子全称为“Digital Visual Interface”，是1999年“Intel 开发者论坛”上成立的“数字显示工作小组”（Digital Display Working Group简称DDWG ，参与公司有Silicon Image、Intel 、Compaq、IBM、HP、NEC、Fujitsu等）所制定的数字显示 界面标准。
RJ11和RJ45看起來很相似，但RJ11只有4針，而 RJ45有8針。在電腦上，RJ11主要用於連接modem。
A
21
RJ-45插頭輿接口
RJ-11插頭插輿接口
A
22
十. S-Video
S-Video具體英文全稱叫Separate Video， Separate Video 的意義就是將Video 信號分開傳送，也就是在AV界面的 基礎上將色度信號C和亮度信號Y進行分離，再分別以不同的 通道進行傳輸，它出現並發展於上世紀90年代後期通常採用 標準的4 芯(不含音效) 或者擴展的7 芯( 含音效)。帶S-Video界 面的視頻設備( 譬如類比視頻采集/ 編輯卡電視機和準專業級 監視器電視卡/電視盒及視頻投影設備等) 當前已經比較普遍， 同AV 界面相比由於它不再進行Y/C混合傳輸，因此也就無需 再進行亮色分離和解碼工作，而且由於使用各自獨立的傳輸 通道在很大程度上避免了視頻設備內信號串擾而產生的圖像 失真，極大提升了圖像的清晰度。從目前的市場狀況和綜合 成本等其它因素來看，它還是應用最普遍的視頻界面。
A
7
Ps/2接口
Ps/2插頭
A
8
USB - PS/2轉接器
A
9
四.IEEE1394
IEEE-1394又可以稱為Firewire或i.Link ，是一種廣泛 使用在數碼攝像機、外置驅動器以及多種網路設備的串行界 面。這一界面技術是由老牌的電腦廠商蘋果公司率先創立的， 蘋果公司稱之為Firewire，其初衷是把它作為一種高速數據 傳輸界面。
DVI的优秀之处，在于其信号的传输完全采用了数字格式 ，保证了视频源到显示终端的传输过程中资料的完整性，可 以得到更快捷的传输速度以及更清晰的影像。所以，具备DVI 接口的显示终端都是数字显示终端，如液晶显示器、等离子 电视、液晶电视等。
A
18
DVI是一種主要針對數字信號的顯示界面，這種界面無 需將顯卡產生的數字信號轉換成模擬信號，然後再在數字 顯示設備上進行相反的操作。DVI接口有三种，分别是 DVI-Digital（DVI-D）、DVI-Analog（DVI-A）和DVIIntegrated （DVI-I）。其不同之处在于DVI-D只支持数字显 示的设备；而DVI-A类似于VGA接口，采用模拟信号传输 ；而 DVI-I则是同时支持数字显示跟模拟显示，并且可以兼 容使用DVI-D的设备。DVI-D和DVI-I还可以各分为Single Link和Dual Link两种。
