三相交流电缆的电场仿真

目录 1.课程设计的目的与作用 .............................................................................................................. 1 1.1设计目的: ....................................................................................................................... 1 1.2设计作用: ....................................................................................................................... 1 2.设计任务及所用Maxwell软件环境介绍 ................................................................................. 2 2.1设计任务: ....................................................................................................................... 2 2.2 Maxwell软件环境: ........................................................................................................ 2 3.电磁模型的建立 .......................................................................................................................... 3 3.1建模 ................................................................................................................................... 3 3.2设置激励 ........................................................................................................................... 6 4.电磁模型计算及仿真结果后处理分析 ..................................................................................... 7 4.1设置自适应计算参数: ................................................................................................... 7 4.2检查并运行 ....................................................................................................................... 8 4.3软件仿真结果 ................................................................................................................... 9 4.3.1 Voltage,E,D及Energy的分布 ........................................................................... 9 4.3.2双导线中心连线的电场分布 ................................................................................ 9 4.3.3计算单位长电容 .................................................................................................. 12 5.设计总结和体会 ........................................................................................................................ 14 6. 参考文献: ............................................................................................................................. 15 1

1.课程设计的目的与作用 1.1设计目的: 电磁场与电磁波课程理论抽象、数学计算繁杂,将Maxwell软件引入教学中,通过对典型电磁产品的仿真设计,并模拟电磁场的特性,将理论与实践有效结合,强化学生对电磁场与电磁波的理解和应用,提高教学质量。

1.2设计作用: 电磁场与电磁波主要介绍电磁场与电磁波的发展历史、基本理论、基本概念、基本方法以及在现实生活中的应用,内容包括电磁场与电磁波理论建立的历史意义、静电场与恒流电场、电磁场的边值问题、静磁场、时变场和麦克斯韦方程组、准静态场、平面电磁波的传播、导行电磁波以及谐振器原理等。全书沿着电磁场与电磁波理论和实践发展的历史脉络,将历史发展的趣味性与理论叙述和推导有机结合,同时介绍了电磁场与电磁波在日常生活、经济社会以及科学研究中的广泛应用。 2

2.设计任务及所用Maxwell软件环境介绍 2.1设计任务: 如图所示的三相交流电缆截面,内导体材料为铜(copper),介质为空气(air),三相内导体分别加三相对称电压,相序为A、B、C。在A相位达到最大值380V时,B相和C相电位为-190V。此时进行分析和计算。

图2.1 三相交流电缆截面及参数 2.2 Maxwell软件环境: Maxwell 是低频电磁场有限元仿真软件,在工程电磁领域有广泛的应用。它 基于麦克斯韦微分方程,采用有限元离散形式,将工程中的电磁场计算转变为庞大的矩阵求解,使用领域遍及电器、机械、石油化工、汽车、冶金、水利水电、航空航天、船舶、电子、核工业、兵器等众多行业,为各领域的科学研究和工程应用作出了巨大的贡献。 3

3.电磁模型的建立 3.1建模 1. Project > Insert Maxwell 2D Design File>Save as>1303030331(工程命名为“1303030331”)

图3.1.1新建工程 2. 选择求解器类型:Maxwell > Solution Type> Electric> Electrostatic

图3.1.2求解器类型选择 3. 创建场域 Draw>circle 4

圆心位置:(X,Y,Z)=(0, 0,0) 坐标偏置:(dX,dY,dZ)=(600, 0,0)

图3.1.3外圆参数设置 Draw>regular polygon 圆心位置:(X,Y,Z)=(0, 0,0) 坐标偏置:(dX,dY,dZ)=(300, 0,0)

图3.1.4三角形参数设置 Number of segment设置为3 5

图3.1.5设置为三角 在三角形三个顶点处分别Draw>circle即三相内导体,选中三角形点delete键删除。

图3.1.6设置完成图 4. 添加材料 分别选中三个圆Assign Material >铜(copper) 6

图3.17添加材料 同理设置其它区域为空气(air)

3.2设置激励 选中A内导体 Maxwell 2D> Excitations > Assign >Voltage> 380V

图3.2.1设置激励 同理设置B、C内导体为-190V 7

4.电磁模型计算及仿真结果后处理分析 4.1设置自适应计算参数: Maxwell 2D > Analysis Setup > Add Solution Setup 最大迭代次数: Maximum number of passes > 10 误差要求: Percent Error > 1% 每次迭代加密剖分单元比例: Refinement per Pass > 30%

图4.1.1最大迭代次数及误差设置 8 图4.1.2每次迭代加密剖分单元比例设置 4.2检查并运行 Maxwell 2D > Analyze All,后计算机就开始进行计算

图4.2.1计算机计算 9

4.3软件仿真结果 4.3.1 Voltage,E,D及Energy的分布 检查完毕后,Maxwell 2D > Fields > Fields,分别选择Voltage,E,D,还 有Other > Energy.

图4.3.1.1 Voltage,E,D,Energy仿真云图 4.3.2双导线中心连线的电场分布 绘制双导线中心连线,Draw > Line,以A内导体的中心为起点,C内导体中心为中点绘制中心连线。

合集下载

电机电磁场数值计算及仿真分析

电机电磁场数值计算及仿真分析

收稿日期:2021-06-24第一作者简介:徐昕远(1986—),女,本科,毕业于华北电力大学,工程师,主要从事配电网工程项目管理工作。

电机电磁场数值计算及仿真分析徐昕远,雷蕾,梁建,钟得珲(广东电网有限责任公司广州天河供电局,广东广州510000)

摘要:开展关于电机电磁场计算的意义及理论方法方面的研究工作,深入研究了电磁场相关的基本理论以及有限元法在电磁场问题计算与求解的过程中涉及到的概念及计算步骤。开展电机的电磁场仿真分析工作,可有效找到电动机在运行过程中可能出现的局部过热点,对感应电机进行优化设计具有一定的参考价值。关键词:电机;电磁场;仿真中图分类号:TM346;TM153文献标识码:A文章编号:2095-0748(2021)10-0032-04

引言在发电系统和电驱动系统中,电机是电能生产和使用的关键装备。在自动控制系统中,电机是执行部分的主要元件。感应电机主要用作电动机,用于机床、水泵、冶金和矿山设备与轻工机械的生产运营中,是实现电气现代化必不可少的驱动装置。电机的分析方法主要有:等效磁路法、磁场解析法以及电磁场数值计算法。其中,第一种方法的实施依赖于等效电路参数的准确计算;第二种方法在分析复合转子电机参数上已有应用,但目前仍无相关文献将其应用于笼型实心转子感应电机参数计算上;第三种电磁场数值计算方法主要包括有限差分法,有限元法、边界元法和积分方程法四种类型,近年来又衍生了有限元法和边界元法相结合的混合法。其中有限元法应用广泛,满足了当今工程电磁问题分析的需求。根据有限元法编制的软件系统能够较强地适应各类电磁场数值计算问题,通过前处理过程能够有效地形成代数方程并进行求解,这是有限元法最突出的特点。作为电气设备计算机辅助设计的关键部分,它能简易处理如铁磁饱和的非线性介质特性,它所形成的代数方程的系数矩阵稀疏、对称、正定,计算简单,易于收敛,占用计算机内存资源较少,对计算机要求也较小,因而有限元法分析电磁场问题优势明显[1-2]。1电磁场基本方程及边界条件

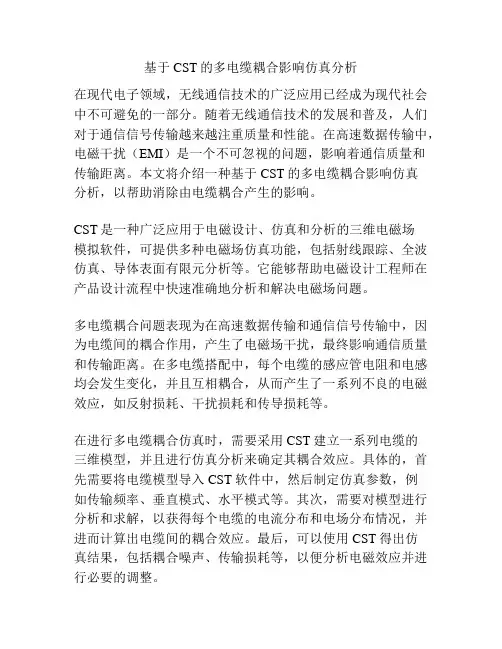

基于CST的多电缆耦合影响仿真分析

基于CST的多电缆耦合影响仿真分析

基于CST的多电缆耦合影响仿真分析在现代电子领域,无线通信技术的广泛应用已经成为现代社会中不可避免的一部分。

随着无线通信技术的发展和普及,人们对于通信信号传输越来越注重质量和性能。

在高速数据传输中,电磁干扰(EMI)是一个不可忽视的问题,影响着通信质量和传输距离。

本文将介绍一种基于CST的多电缆耦合影响仿真分析,以帮助消除由电缆耦合产生的影响。

CST是一种广泛应用于电磁设计、仿真和分析的三维电磁场模拟软件,可提供多种电磁场仿真功能,包括射线跟踪、全波仿真、导体表面有限元分析等。

它能够帮助电磁设计工程师在产品设计流程中快速准确地分析和解决电磁场问题。

多电缆耦合问题表现为在高速数据传输和通信信号传输中,因为电缆间的耦合作用,产生了电磁场干扰,最终影响通信质量和传输距离。

在多电缆搭配中,每个电缆的感应管电阻和电感均会发生变化,并且互相耦合,从而产生了一系列不良的电磁效应,如反射损耗、干扰损耗和传导损耗等。

在进行多电缆耦合仿真时,需要采用CST建立一系列电缆的三维模型,并且进行仿真分析来确定其耦合效应。

具体的,首先需要将电缆模型导入CST软件中,然后制定仿真参数,例如传输频率、垂直模式、水平模式等。

其次,需要对模型进行分析和求解,以获得每个电缆的电流分布和电场分布情况,并进而计算出电缆间的耦合效应。

最后,可以使用CST得出仿真结果,包括耦合噪声、传输损耗等,以便分析电磁效应并进行必要的调整。

总之,基于CST的多电缆耦合影响仿真分析是一种相对成熟和可靠的方法,用于解决多电缆搭配中的电磁干扰问题。

通过使用CST对电缆模型进行仿真分析,可以帮助工程师优化电缆搭配方案,从而实现更好的通信质量和传输效果。

为了进行多电缆耦合的仿真分析,需要确定相关的数据以便进行模拟和计算。

以下是一些与电缆网络相关的数据和指标:1. 传输速率:传输速率是指数据或信息在电缆网络中的传输速度,通常以比特率或兆比特率来衡量。

传输速率越快,可能会导致更严重的耦合影响。

30 kV直流XLPE电缆电场及温度场的仿真计算

30 kV直流XLPE电缆电场及温度场的仿真计算

30 kV直流XLPE电缆电场及温度场的仿真计算顾金;王俏华;李旭光;尹毅;肖登明【摘要】根据电流场和静电场理论,分析了在计算电缆绝缘层电场分布时必须同时考虑电导率和空间电荷的影响.为计算直流交联聚乙烯(XLPE)电缆绝缘层径向电场及温度场分布,应用多物理场有限元仿真软件COMSOL模拟实际运行工况,解决了电热耦合场场量的计算.仿真计算时,电导率模型采用的是最适合XLPE绝缘材料的经验公式;设计阶段的空问电荷数据是采用电声脉冲(PEA)技术测量绝缘样品而得到.仿真计算结果表明,设计的30 kV直流XLPE电缆是满足设计和实际运行要求的.【期刊名称】《电线电缆》【年(卷),期】2009(000)006【总页数】4页(P9-12)【关键词】XLPE;直流电缆;COMSOL;电场分布;电导率;空间电荷【作者】顾金;王俏华;李旭光;尹毅;肖登明【作者单位】上海交通大学电子信息与电气工程学院,上海200240;上海交通大学电子信息与电气工程学院,上海200240;上海交通大学电子信息与电气工程学院,上海200240;上海交通大学电子信息与电气工程学院,上海200240;上海交通大学电子信息与电气工程学院,上海200240【正文语种】中文【中图分类】TM247.1由于直流输电可以远距离大功率输电,易于电网非同步互联以及长距离输电经济性优于交流输电而在世界范围内获得广泛的发展[1]。

另外,随着风能、太阳能等新能源发电的兴起,加上现代城市对空中输电走廊的限制,柔性直流输电技术也越来越受到关注[2,3]。

根据国外的相关研究表明,柔性直流输电的传输线路均采用塑料绝缘的电力电缆。

交联聚乙烯(XlPE)电缆由于绝缘性能好、运行温度高、维护方便和环境友好等方面的优点,而被各国研究者所青睐[4]。

我国地域广阔,风能等新能源资源丰富,因而直流XLPE电缆的研究和开发具有很高的商业价值。

XLPE绝缘直流电缆的绝缘层中电场分布与交流电缆电场的容性分布不同,而是与其电导率密切相关的。

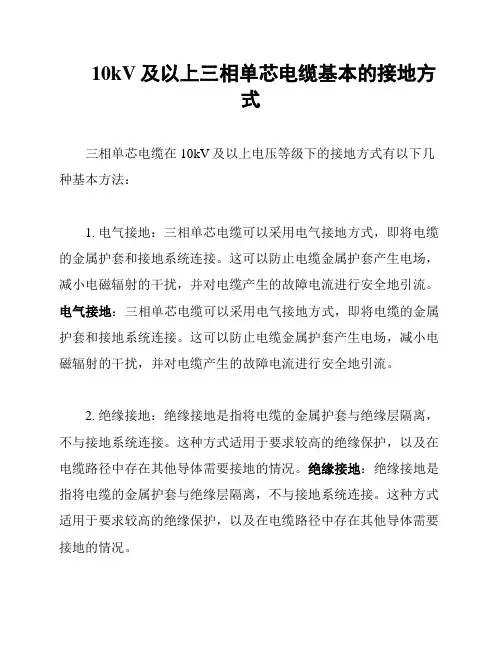

10kV及以上三相单芯电缆基本的接地方式

10kV及以上三相单芯电缆基本的接地方式

10kV及以上三相单芯电缆基本的接地方式三相单芯电缆在10kV及以上电压等级下的接地方式有以下几种基本方法:1. 电气接地:三相单芯电缆可以采用电气接地方式,即将电缆的金属护套和接地系统连接。

这可以防止电缆金属护套产生电场,减小电磁辐射的干扰,并对电缆产生的故障电流进行安全地引流。

电气接地:三相单芯电缆可以采用电气接地方式,即将电缆的金属护套和接地系统连接。

这可以防止电缆金属护套产生电场,减小电磁辐射的干扰,并对电缆产生的故障电流进行安全地引流。

2. 绝缘接地:绝缘接地是指将电缆的金属护套与绝缘层隔离,不与接地系统连接。

这种方式适用于要求较高的绝缘保护,以及在电缆路径中存在其他导体需要接地的情况。

绝缘接地:绝缘接地是指将电缆的金属护套与绝缘层隔离,不与接地系统连接。

这种方式适用于要求较高的绝缘保护,以及在电缆路径中存在其他导体需要接地的情况。

3. 共模接地:共模接地是指将电缆的三相导体同时与接地系统连接。

这种方式适用于需要减小电缆的正常和故障电流对环境的影响,降低电磁辐射水平的场合。

共模接地:共模接地是指将电缆的三相导体同时与接地系统连接。

这种方式适用于需要减小电缆的正常和故障电流对环境的影响,降低电磁辐射水平的场合。

4. 单点接地:单点接地是指将电缆的一相导体与接地系统连接,而其他两相导体绝缘处理。

这种方式可以减小电缆的故障电流流经接地电阻产生的接地电位差,降低对电缆承压层的影响。

单点接地:单点接地是指将电缆的一相导体与接地系统连接,而其他两相导体绝缘处理。

这种方式可以减小电缆的故障电流流经接地电阻产生的接地电位差,降低对电缆承压层的影响。

5. 多点接地:多点接地是指将电缆的多个点与接地系统连接,以分散电缆的接地电位差。

这种方式适用于特殊环境,要求对电缆的接地保护更加严格的场合。

多点接地:多点接地是指将电缆的多个点与接地系统连接,以分散电缆的接地电位差。

这种方式适用于特殊环境,要求对电缆的接地保护更加严格的场合。

静电场模拟的研究

静电场模拟的研究

静电场模拟的研究一、实验目的1. 学习用实验方法测量出水槽中的等位线分布;2. 练习徒手画出电流线;3. 学习静电场的模拟原理。

二、实验原理静电场是由静止电荷引起的。

通常情况下,用实验方法直接研究静电场是很困难的。

因此可以利用静电比拟,将静电场问题转换成恒定电场问题。

下面以同轴电缆模型为例,分别给出其静电场和恒定电场分析的结果。

1.同轴电缆的静电场分析如右图所示,实心圆柱导体和圆柱壳导体同轴放置,内圆柱导体的半径设为r 1,圆柱壳内径设为r 2,二者之间为真空,是绝缘介质,介电常数介电常数为ε,已知内导体和圆柱壳导体之间的电压为U ,请分析内外导体之间的电场分布。

在内导体和圆柱壳导体之间的介质区域内任取一点P ,P 点距离轴心的距离为r ,P 点沿圆柱侧面方向距离纸面的长度为l ,由高斯定理可知:∬D⃗ dS =q =τl 其中,τ为内圆导体垂直于纸面方向的单位长度所带的自由电荷。

因为S 的两底面的法向与D 垂直,所以其点积为0,所以上述积分只剩下与S 侧面的点积,所以有:∬D⃗ dS =q =D ∙2πrl =τl 所以有:D =τ2πr,则E =τ2πεr.而U =∫Edr r2r 1=∫τ2πεr dr r2r 1=τ2πεln (r2r 1),于是可导出:τ2πε=U ln (r 2r 1),E =Urln (r 2r 1) 若将外壳导体接地,即U 2=0,则在导体之间的介质区域内任意一点P 的电位为:U =U r −U 2=∫Edr rr 2=U ln (r 2r 1)ln (rr 2)2.同轴电缆的恒定电场分析如右图所示,若电缆内外导体间不是真空,而是充满某种不良导体(其电导率为ρ,介质常数为ε),同样,已知内外导体之间的电压为U ,请分析导体之间的电场分布。

这时,由于两导体之间的媒质不是绝缘介质,则导体之间会有漏电流,即形成径向电流,这样就建立了一个恒定电场,为分析方便,将此漏电流设为l 。

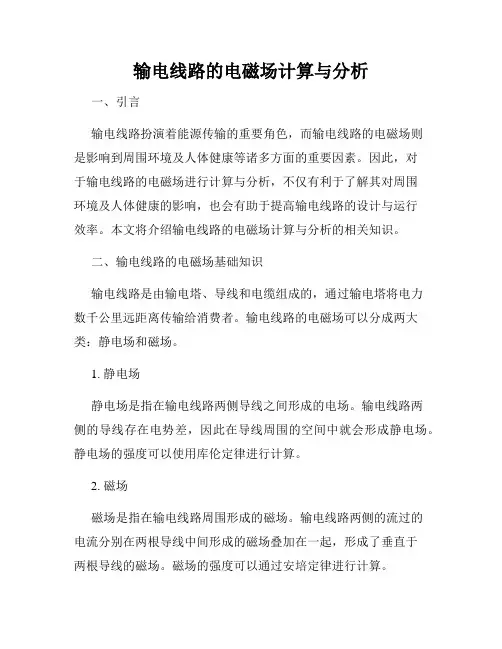

输电线路的电磁场计算与分析
