无机相变储热材料
相变储热材料的发展趋势
相变储热材料的发展趋势引言相变储热材料是一种能够在相变过程中吸收和释放大量热量的材料。
相变储热技术被广泛应用于太阳能、地热能、工业废热回收等领域，具有高效、可靠、环保等优点。
随着能源需求的增加和环境保护意识的提高，相变储热材料的发展趋势备受关注。
本文将从材料创新、性能改进、应用拓展等方面，对相变储热材料的发展趋势进行全面详细、完整且深入的分析。
材料创新新型相变材料传统相变储热材料主要包括蓄冰剂、蓄热剂等。
随着科技的进步，新型相变材料不断涌现。
高分子相变材料具有较高的储存密度和较长的使用寿命；纳米相变材料具有更快的相变速率和更好的稳定性。
复合相变材料为了进一步提高相变储热材料的性能，复合相变材料成为研究的热点。
复合相变材料是将两种或多种相变材料进行组合，通过相互作用实现性能的优化。
将高导热材料与相变材料结合，可以提高传热效率；将气孔材料与相变材料结合，可以增加储热容量。
生物可降解相变材料随着对环境保护要求的提高，生物可降解相变材料逐渐受到关注。
这些材料在使用过程中不会产生环境污染，并且可以降解为无害物质。
生物可降解相变材料的开发和应用将进一步推动相变储热技术的可持续发展。
性能改进热导率提高热导率是影响相变储热效果的重要因素之一。
为了提高热导率，在设计新型相变储热材料时需要考虑以下几个方面：增加导热介质的比例、优化导热介质的形态、改善导热界面等。
通过这些方法，可以显著提高相变储热材料的热导率，提高储热效果。
相变温度调控相变温度是相变储热材料的重要性能指标之一。
随着应用领域的不同，对相变温度的要求也各不相同。
相变温度的调控成为改善相变储热材料性能的关键。
通过添加适量的添加剂、调整材料组成等方法，可以实现对相变温度的精确调控。
循环稳定性提高循环稳定性是评价相变储热材料可靠性的重要指标之一。
在实际应用中，相变储热材料需要经历多次充放热循环。
为了提高循环稳定性，需要优化材料结构、改善相变过程中的应力分布、增加材料表面涂覆等。
相变储能材料
3 储能材料的遴选原则
❖ 高储能密度 ❖ 相变温度 ❖ 相变过程 ❖ 导热性 ❖ 稳定性 ❖ 密度 ❖ 压力 ❖ 化学性能 ❖ 体积变化 ❖ 过冷度
包括无机类和有机类两种
固-液相变储能材料-无机类
❖ 无机相变储能材料包括结晶水合盐、熔融盐、金属合金和 其他无机物。
❖ 应用最广泛的是结晶水合盐。其可供选择的熔点范围较宽 ，从几摄氏度到一百多摄氏度，是中温相变储能材料中最 重要的一类。
❖ 使用较多的主要是碱及碱土金属的卤化物、硝酸盐、磷酸 盐、碳酸盐及醋酸盐等。
相变储能技术
❖ 当今能源已经从主要依赖化石燃料缓慢而稳步地向着能源多元化 的方向发展，特别是自然能源的扩大利用。
❖ 储能：又称蓄能，是指使能量转化为在自然条件比较稳定的存在 形态的过程。
❖ 储存形态：机械储能、化学储能、电磁储能、风能储存、水能储 存。
❖ 无论在工业生产和日常生活中，能量储存非常重要。 ❖ 近年来能源科学和材料科学领域中十分活跃的前沿研究方向。
固-液相变储能材料-有机类
❖ 这类相变储能材料常用的有石蜡、烷烃、脂肪酸或盐类、 醇类等
❖ 高分子类有聚烯烃类、聚多元醇类、聚烯醇类、以及其他 的一些高分子。其中典型的有尿素、硬脂酸、CnH2n+2、 CnH2n、聚乙二醇等。
❖ 有机相变储能材料复合形成二元或多元相变储能材料。
2.1 固一液相变储能材料
相变储能材料的应用
相变材料的应用
❖ 在太阳能供暖系统上的应用 ❖ 在工业加热过程的应用 ❖ 在纺织行业的应用 ❖ 在建筑领域的应用
相变材料概念及用途

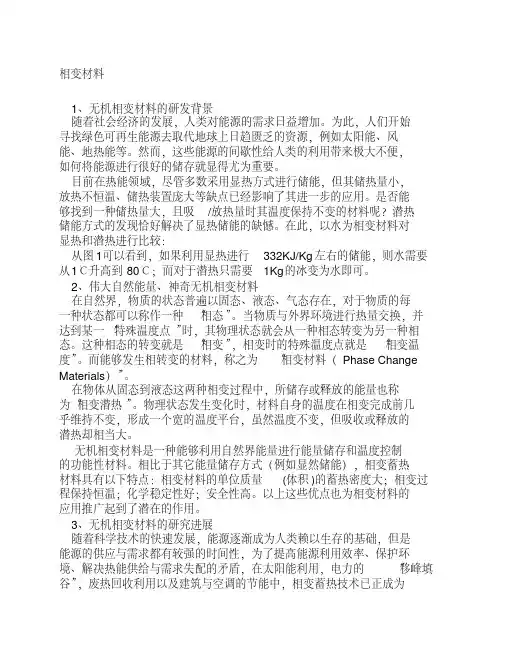

相变材料1、无机相变材料的研发背景随着社会经济的发展，人类对能源的需求日益增加。
为此，人们开始寻找绿色可再生能源去取代地球上日趋匮乏的资源，例如太阳能、风能、地热能等。
然而，这些能源的间歇性给人类的利用带来极大不便，如何将能源进行很好的储存就显得尤为重要。
目前在热能领域，尽管多数采用显热方式进行储能，但其储热量小，放热不恒温、储热装置庞大等缺点已经影响了其进一步的应用。
是否能够找到一种储热量大，且吸/放热量时其温度保持不变的材料呢？潜热储能方式的发现恰好解决了显热储能的缺憾。
在此，以水为相变材料对显热和潜热进行比较：从图1可以看到，如果利用显热进行332KJ/Kg左右的储能，则水需要从1℃升高到80℃；而对于潜热只需要1Kg的冰变为水即可。
2、伟大自然能量、神奇无机相变材料在自然界，物质的状态普遍以固态、液态、气态存在，对于物质的每一种状态都可以称作一种“相态”。
当物质与外界环境进行热量交换，并达到某一“特殊温度点”时，其物理状态就会从一种相态转变为另一种相态。
这种相态的转变就是“相变”，相变时的特殊温度点就是“相变温度”。
而能够发生相转变的材料，称之为“相变材料（Phase Change Materials）”。
在物体从固态到液态这两种相变过程中，所储存或释放的能量也称为“相变潜热”。
物理状态发生变化时，材料自身的温度在相变完成前几乎维持不变，形成一个宽的温度平台，虽然温度不变，但吸收或释放的潜热却相当大。
无机相变材料是一种能够利用自然界能量进行能量储存和温度控制的功能性材料。
相比于其它能量储存方式（例如显然储能），相变蓄热材料具有以下特点：相变材料的单位质量(体积)的蓄热密度大；相变过程保持恒温；化学稳定性好；安全性高。
以上这些优点也为相变材料的应用推广起到了潜在的作用。
3、无机相变材料的研究进展随着科学技术的快速发展，能源逐渐成为人类赖以生存的基础，但是能源的供应与需求都有较强的时间性，为了提高能源利用效率、保护环境、解决热能供给与需求失配的矛盾，在太阳能利用，电力的“移峰填谷”，废热回收利用以及建筑与空调的节能中，相变蓄热技术已正成为世界范围内研究的热点。
相变储热材料的种类_应用及展望
目前对国内外相变材料（!"#$%&’"()*%+,(-%./(0，!’,）储热性能的研究越来越多，相变材料有独特的潜热性能：它在其物相变化过程中，可以从环境吸收热（冷）量或向环境放出热（冷）量从而达到热量储存和释放的目的。
利用此特性不仅可制造出各种提高能源利用率的设施，同时由于其相变时温度近似恒定，可以用于调整控制周围环境的温度，并且可以多次重复使用123。
从现在应用普遍程度来看，相变储热材料主要使用的是固液相变储热材料和固固相变储热材料。
固液相变材料主要优点是价廉易得。
但是固液相变储热材料存在过冷和相分离现象，会导致储热性能恶化，易产生泄露、污染环境、腐蚀物品、封装容器价格高等缺点。
固固相变材料在发生相变前后固体的晶格结构改变而放热吸热143，与固液相变材料相比，固固相变材料具有更多优点：可以直接加工成型，不需容器盛放。
固固相变材料膨胀系数较小，不存在过冷和相分离现象，毒性腐蚀性小，无泄露问题。
同时组成稳定，相变可逆性好，使用寿命长，装置简单。
固固相变材料主要缺点是相变潜热较低，价格较高153&。
67&相变储热材料的分类686&固—液相变储热材料68686硫酸钠类硫酸钠水合盐（9(:;<=>?:<）的熔点5:8=’，溶解潜热:@A8BCD*，它具有相变温度不高、潜热值较大两个优点。
硫酸钠类储热剂不仅储热量大，而且成本较低，温度适宜，常用于余热利用的场合。
然而十水硫酸钠在经多次熔化—结晶的贮放热过程后，会发生相分离，为了解决这个问题，可加入防相分离剂1=3。
6868:醋酸钠类三水醋酸钠的熔点是@B8:’，熔解热:@A8BCE*，属于中低温储热材料。
三水醋酸钠作为储热材料，其最大的缺点是易产生过冷，使释热温度发生变动，通常要加入防过冷剂1=3。
为防止无水醋酸钠在反复熔化—凝固可逆相变操作中析出，还要加入明胶、树胶或阳离子表面活性剂等防相分离剂。
相变材料
相变材料的种类摘要：相变储能材料对于能源的开发与应用具有重要意义。
综述了相变储能材料的分类、相变特性、并展望其今后的发展方向。
关键字：无机相变材料；有机相变材料；储能；进展；前言相变材料是指随温度变化而改变形态并能提供潜热的物质。
相变材料由固态变为液态或由液态变为固态的过程称为相变过程，这时相变材料将吸收或释放大量的潜热。
相变材料可分为有机和无机相变材料。
亦可分为水合相变材料和蜡质相变材料。
相变材料具有在一定温度范围内改变其物理状态的能力。
相变材料的分类相变材料主要包括无机PCM 、有机PCM 和复合PCM 三类。
根据相变的方式不同，又可分为固—固相变,固液相变, 固气相变,液气相变.由于后两种相变方式在相变过程中伴随有大量气体存在，使材料体积变化较大，因此尽管它们有很大的相变热，但实际应用较少。
根据使用的温度不同又可分为低温，中温，高温三种。
无机相变材料固 -液相变材料是指在温度高于相变点时 ,物固相变为液相吸收热量 ,当温度下降时物相又由液相变为固相放出热量的一类相变材料。
目前 , 固 -液无机盐高温相变材料主要为高温熔融盐、部分碱、混合盐。
高温熔融盐主要有氟化物、氯化物、硝酸盐、硫酸盐等。
它们具有较高的相变温度 ,从几百摄氏度至几千摄氏度 ,因而相变潜热较大。
固 -固相变储能材料是利用材料的状态改变来储、放热的材料。
目前 ,此类无机盐高温相变储能材料已研究过的有SCN NH 4,2KHF 等物质。
2KHF 的熔化温度为 196 ℃,熔化热为 142 kJ/kg;SCN NH 4从室温加热到 150 ℃发生相变时 ,没有液相生成 ,相转变焓较高 ,相转变温度范围宽 ,过冷程度轻 ,稳定性好 ,不腐蚀 ,是一种很有发展前途的储能材料。
无机盐高温相变复合储能材料近年来 ,高温复合相变储能材料应运而生 ,其既能有效克服单一的无机物或有机物相变储能材料存在的缺点 ,又可以改善相变材料的应用效果以及拓展其应用范围。

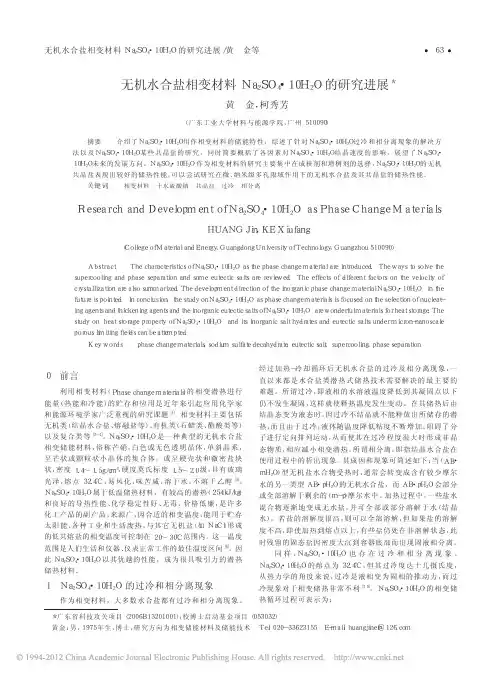

无机水合盐相变材料Na_2SO_4_10H_2O的研究进展_黄金
作为相变材料， 大多数水合盐都有过冷和相分离现象。
经过加热－ 冷却循环后无机水合盐的过冷及相分离现象， 一 直以来都是水合盐类潜热式储热技术需要解决的最主要的 难题。所谓过冷， 即液相的水溶液温度降低到其凝固点以下 仍不发生凝固， 这样就使释热温度发生变动。在其储热后由 结晶态变为液态时， 因过冷不结晶就不能释放出所储存的潜 热， 而且由于过冷， 液体随温度降低粘度不断增加， 阻碍了分 子进行定向排列运动， 从而使其在过冷程度很大时形成非晶 态物质， 相应减小相变潜热。所谓相分离， 即指结晶水合盐在 使用过程中的析出现象。其成因和现象可简述如下： 当（ ＡＢ· ｍＨ２Ｏ） 型无机盐水合物受热时， 通常会转变成含有较少摩尔 水的另一类型 ＡＢ·ｐＨ２Ｏ 的无机水合盐， 而 ＡＢ·ｐＨ２Ｏ 会部分 或全部溶解于剩余的（ ｍ－ ｐ） 摩尔水中。加热过程中， 一些盐水 混合物逐渐地变成无水盐， 并 可 全 部 或 部 分 溶 解 于水（ 结 晶 水） 。若盐的溶解度很高， 则可以全部溶解， 但如果盐的溶解 度不高， 即使加热到熔点以上， 有些盐仍处在非溶解状态， 此 时残留的固态盐因密度大沉到容器底部而出现固液相分离。
Ｋｅｙ ｗｏｒ ｄｓ ｐｈａｓｅ ｃｈａｎｇｅ ｍａｔｅｒｉａｌｓ， ｓｏｄｉｕｍ ｓｕｌｆａｔｅ ｄｅｃａｈｙｄｒａｔｅ， ｅｕｔｅｃｔｉｃ ｓａｌｔ， ｓｕｐｅｒｃｏｏｌｉｎｇ， ｐｈａｓｅ ｓｅｐａｒａｔｉｏｎ
０ 前言
利用相变材料（ Ｐｈａｓｅ ｃｈａｎｇｅ ｍａｔｅｒｉａｌｓ） 的 相 变 潜 热进 行 能量（ 热能和冷能） 的贮存和应用是近年来引起应用化学 家 和 能 源 环 境 学 家 广 泛 重 视 的 研 究 课 题 ［ １］ 。相 变 材 料 主 要 包 括 无机类（ 结晶水合盐、熔融盐等） 、有机类（ 石蜡类、酯酸类等） 以及复合类等［２～４］。Ｎａ２ＳＯ４·１０Ｈ２Ｏ 是一种典型的无机水合盐 相变储能材料， 俗称芒硝， 白色或无色透明晶体， 单斜晶系， 呈芒状或颗粒状小晶体的集合体， 或呈硬壳状和微密盐块 状， 密度 １．４～１．５ｇ／ｃｍ３， 硬度莫氏标度 １．５～２．０ 级， 具有玻璃 光 泽 ， 熔 点 ３２．４℃， 易 风 化 ， 味 苦 咸 ， 溶 于 水 ， 不 溶 于 乙 醇 ［５］。 Ｎａ２ＳＯ４·１０Ｈ２Ｏ 属于低温储热材料， 有较高的潜热（ ２５４ｋＪ／ｋｇ） 和良好的导热性能、化学稳定性好、无毒、价格低廉， 是许多 化工产品的副产品， 来源广， 因合适的相变温度， 能用于贮存 太阳能、各种工业和生活废热， 与其它无机盐（ 如 ＮａＣｌ） 形成 的低共熔盐的相变温度可控制在 ２０～３０℃范围内。这一温度 范围是人们生活和仪器、仪表正常工作的最佳温度区间［６］。因 此 Ｎａ２ＳＯ４·１０Ｈ２Ｏ 以其优越的性能， 成为很具吸引力 的 潜 热 储热材料。
相变储能材料
保温隔热材料
美国俄亥俄州戴顿大学 成功研制出用于建筑保温的固一液共晶相变材料，其
固液共晶温度是23.3℃。当温度高于23.3℃时，晶相熔化 并积蓄热量，一旦气温低于这个温度时，结晶固化再现晶 相结构，同时释放出热量。
在墙板或轻型混凝土预制板中浇注这种相变材料，可 以保持室内温度适宜。
Logo
相变涂料
用含相变材料的微胶囊制备涂料，或用多孔超细材料复 合作为涂料的主要填充介质制备涂料。
这种涂料可以用在新建建筑中，也可以用来提升老房屋 的储热能力，有利于相变储能建筑材料的推广使用。
中国建筑材料科学研究院与北京首创纳米科技有限公司 利用多孔超细SiO2等材料复合作为隔热涂料的主要填充 介质，开发出低成本、高隔热性的涂料。
封装法的制备工艺
微胶囊封装技术
微胶囊技术是一种用成膜材料把固体或液体包覆使形成微小粒 子的技术。得到的微小粒子称微胶囊，一般粒子大小在2-1000um范 围内。微胶囊粒子的形态多种多样。
囊心（ PCM）
Diagram 2
Logo
相变储能建筑材料
相变材料 + 建筑材料
如何结合？
直接结合法 （相变材料直接与建材基体混合 ） 浸泡法
1 相变储能石膏板 2 相变储能混凝土 3 保温隔热材料 4 相变涂料 5 相变蓄热地板
Logo
相变储能石膏板
美国Florida科技大学
用脂肪酸、短链酸和甲基脂的混合物以及短链酸的混 合物作为相变材料，用灰泥板作基材，通过直接浸泡法制 备出相变储能墙板。
结果表明，当温度变化在11.1℃以上时，该种相变墙 板的贮热能力是普通墙板的2.1倍。
相变节能材 料的应用
空调蓄冷
电子行业
第二章相变储能材料的分类和选择
2.4.3 复合相变材料
（1）胶囊包覆 将相变材料封闭在球形的胶囊中，制成胶囊型复合相变材料
来改善应用性能。 优点：能有效解决相变材料的泄漏、相分离以及腐蚀性等问题
缺点：胶囊体材料大都采用高分子物质，其热导率较低， 从而降低了相变材料的储热密度和热性能。
相 变 材 料 的 研 制 流 程
相变储热的实际应用涉及问题很多，首先是对相变材料的研究，包括材料的选择、制备、 材料热物性的测定（熔点、潜热、比热、热导率等）、与容器的相容性、寿命、稳定性、有无 相分离、过冷等。这些涉及热物性测定、量热、热分析、物理化学、有机合成、无机化学等领 域。其次是工程热物理的研究，包括相变传热过程的机理、相变储热换热器的设计，提高热传 导能力、强化传热、运行工况的控制等。
1. 定义 利用某些物质在相转变过程中的吸热和放热，可以进行热能的储存和温度调节控制，这种具有热能
存储和温度调控功能的物质称为相变材料（Phase change materials, PCMs）
不是所有物质的相变过程都可以用于储能目的，PCMs 能够 “…经受无限制次数的熔化和凝固循环，其物理与化学性质没 有变化”
冷却（T<Tm)
(m-p)H2O
2.4.1 固－液相变材料
常用的结晶水合盐 Na2SO4·10H2O (芒硝）（Glauber’s salt) MgCl2⋅6H2O CaCl2⋅6H2O
2.4.1 固－液相变材料
结晶水合盐的特点 是中、低温储热相变材料中重要的一类
优点：
使用范围广、价格较便宜、 导热系数较大（与有机类相变材料相比） 融解热较大、密度较大、体积储热密度较大、 一般呈中性
相变储能材料PPT课件
节能环保
相变储能材料使用过程中无污染物排放，对 环境友好，且可回收利用。
稳定可靠
相变储能材料性能稳定，能够保证储能系统 的长期稳定运行。
应用广泛
相变储能材料可应用于建筑节能、工业余热 回收、太阳能利用等多个领域。
挑战
成本较高
目前相变储能材料成本较高，限制了其大规模应用。
寿命有限
相变储能材料的寿命受限于材料的稳定性及循环寿命。
技术发展
相变储能技术将不断进步
随着科研人员对相变储能材料的深入研究， 未来相变储能技术将更加成熟，提高储能效 率和稳定性。
新型相变储能材料的研发
为满足不断增长的需求，未来将有更多新型相变储 能材料被研发出来，具有更高的能量密度和更快的 相变速度。
相变储能技术的集成优化
未来相变储能技术将与其他储能技术进行集 成优化，形成多能互补的储能系统，提高整 个系统的效率和稳定性。
舒适度。
新能源利用
02
在太阳能、风能等新能源领域，利用相变储能技术储存和调节
能量，提高能源利用效率和稳定性。
工业余热回收
03
利用相变储能材料回收工业余热，提高能源利用效率和经济性。
03 相变储能材料的优势与挑 战
优势
高效储能
相变储能材料能够在相变过程中吸收和释放 大量能量，具有较高的能量存储密度。
技术成熟度不足
相变储能技术仍处于发展阶段，需要进一步完善和成熟。
市场接受度不高
由于成本和技术成熟度等因素，相变储能材料在市场上的接受度有待提高。
04 相变储能材料的应用实例
建筑节能
01 02
建筑节能
相变储能材料在建筑节能领域的应用主要表现在利用其相变特性，在温 度较高时吸收热量，在温度较低时释放热量，从而调节室内温度，减少 空调等设备的能耗。
相变储热供热在新能源形势下的应用与发展
相变储热供热在新能源形势下的应用与发展摘要：过去我国，燃烧散煤或天然气在分布式能源中被用于供热，虽然这种传统供热形式在一定程度上可以实现供热效果，但其环保性和经济性相对较低，在新的能源形势下很难满足供热的新要求。
灵活使用相变储热，才能更好的提高供热效率，达到节约能源，保护环境，优化供热效果的作用。
近年来，在供热领域出现了许多新的能源技术，重点放在节能和无害环境的能源上。
关键词：相变储热供热；新能源相变储热技术的变迁在我国经历了很多个重要的阶段，随着经济水平的提高和人民生活水平的提高，相变储热供热范围适应时代的要求，积极创新，将新能源引入相变储热供热系统，不仅符合时代趋势和国家可持续发展战略，而且有助于提高我国工业质量，继而持续探索相变储热供热技术。
一、我国供热行业经历我国供热工业的发展经历了四个阶段：从工业企业到集中供热，第一阶段：建国后，我国城市基础设施建设落后，居民生活水平低下，供热公司的主要活动是为工业企业提供蒸汽。
第二阶段：主要为工业企业供热的热电厂数量增加，供热部门缺乏长期规划。
第三阶段：经过几十年的发展，区域集中供热在我国迅速普及，其增长速度远快于工业供热能力。
第四阶段：《城镇供热体制改革试点工作指南》出台，正式启动供热商业化和货币化进程。
二、国内相变储热供热发展的现状分析能源是人类生存的基础，随着现代工业的快速发展和能源需求的不断增长，世界各国迫切需要开发和利用新能源，在这个过程中，尽管新能源不断发展，但在很多情况下，我们的能源消费没有得到合理化，造成了巨大的浪费。
因此，必须提高能源利用率。
蓄热技术可以解决热能供需矛盾，是提高能源效率和保护环境的重要技术。
1.固-液相变储热材料。
无机液固储热相变材料主要分为结晶水合盐与熔融盐。
结晶水合盐主要是碱金属或碱土金属卤化物的水合物和各种盐。
熔融盐主要由氟、氯、金属盐组成。
这种材料具有成本低、高溶解热、腐蚀性强、经常过冷和性能不稳定等特点。
有机液固相变材料主要是有机材料，如优质脂肪烃、醇、羧酸和一些聚合物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无机相变储热材料的探究赵程程武汉大学化学与分子科学学院 2010级化类一班摘要：介绍Na2SO4·10H20用作相变材料的储能特性，综述了针对Na2SO4·10H20过冷和相分离现象的解决方法以及Na2S04·lOH20某些共晶盐的研究。
关键词：相变材料、十水硫酸钠、共晶盐、过冷相分离引言：Na2S04·10H20是一种典型的无机水合盐相变储能材料。
它属于低温储热材料，有较高的潜热(254kJ／kg)和良好的导热性能、化学稳定性好、无毒、价格低廉，是许多化工产品的副产品，来源广，因合适的相变温度，能用于贮存太阳能、各种工业和生活废热，与其它无机盐(如NaCI)形成的低共熔盐的相变温度可控制在20～30"C范围内。
因此Na2S04·10H20以其优越的性能，成为很具吸引力的储热材料。
实验原理：1.Na2S04·10H20的相变储热循环过程为：Na2S04·10H20(S)+饱和溶液=Na2SO4·10H2O（l）2.过冷：即液相的水溶液温度降低到其凝固点以下仍不发生凝固。
这样就使释热温度发生变动。
在其储热后由结晶态变为液态时，因过冷不结晶就不能释放出所储存的潜热，而且由于过冷，液体随温度降低粘度不断增加，阻碍了分子进行定向排列运动，从而使其在过冷程度很大时形成非晶态物质，相应减小相变潜热。
3.相分离：即指结晶水合盐在使用过程中的析出现象。
当(AB·mH20)型无机盐水合物受热时，通常会转变成含有较少摩尔水的另一类型AB·pH20的无机水合盐，而AB·pH20会部分或全部溶解于剩余的水中。
加热过程中，一些盐水混合物逐渐地变成无水盐，并可全部或部分溶解于水(结晶水)。
若盐的溶解度很高，则可以全部溶解，但如果盐的溶解度不高，即使加热到熔点以上，有些盐仍处在非溶解状态，此时残留的固态盐因密度大沉到容器底部而出现固液相分离。
实验过程：1.解决Na2SO4·10H20过冷现象：添加成核剂法和冷指法。
●成核剂可作为结晶生成中心的微粒，使在凝固点时顺利结晶，减少或避免过冷的发生。
可作Na2S04·10H20成核剂的物质有硼砂等。
●冷指法即相变过程中保留部分固态Na2S04·10H20，以这部分未融化的Na2s04·10H20作为成核剂。
为了防止在熔化时固液相的分层需要加入一定量的增稠剂或悬浮剂。
→增稠剂的作用：提高溶液的粘度从而阻止水合盐聚集，但并不妨碍相变过程；常用的增稠剂是活性白土、PCA(聚羧酸)、YDS一1、cMc(羧甲基纤维素)等。
→悬浮剂的作用：将析出的无水Na2SO4和成核剂均匀地分散在体系中，使它们与溶液充分接触。
常用的悬浮剂有木屑和白碳黑等。
2.Na2S04·10H20的一些低共熔混合物的性能：低共熔混合物即共晶盐相变材料，是指2种或2种以上物质组成的具有最低熔点的混合物。
低共熔混合物具有与纯净物一样的明显的熔点，在可逆的固一液相变中始终保持相同的组分。
是相变储能材料中比较理想的材料。
●在Na2S04·10HzO中加入能与其形成共熔混合物杂质NaCI，制备了一系列NaCI含量不同的储热材料样品。
→随NaCI质量百分比的不断增大，材料的相转变点不断降低，储热能力也相应降低，但是在NaCI含量为13％左右时，出现例外，其储热量骤然增大。
→在Na2S04·10H20、NaCI、硼砂、CMC、木屑、HMP盐、水等，形成低共熔混合体系，最佳组成为4％硼砂+7％木屑+2％CMC+0．2％HMP以及一定量的NaCl。
结论：(1)Na2SO。
·10H20无机共晶盐的研究主要有Na2S04·10H20-Na：HP04·12H20、Na2S04·10H20-NFLCl、Na2S04· 10H20-NaCl以及Na2SO4·10H20—NaN03等体系，取得了较好的研究效果。
主要表现在过冷现象基本控制，熔化潜热较大。
(2)整体研究水平大都还停留在试验阶段，商业化应用不多。
参考文献：1.朱冬生.剧霏.刘超相变材料CH3COONa@3H2O的研究进展 2007(01)2.张寅平.胡汉平.孔祥冬相变储能理论和应用 19963.陈云深.陈凯.沈斌君交联定形相变储能材料的研制[期刊论文]-复合材料学报 2006(03)4.黄金.张仁元.伍彬复合相变储能材料制备工艺对其浸渗率和相对密度的影响[期刊论文]-材料科学与工程学报2006(05)5.蔡作乾.王琏.杨根陶瓷材料辞典 20026.马江生相变储热材料-Na2sO4@10H2O的研制 1994(01)7.丁益民.阎立诚.薛俊慧水合盐储热材料的成核作用 1996(01)8.Suat Canbazoglu Enhancement of solar thermal energy storage performance using sodium thiosulfatepentahydrate of a conventional solar water-heating system[外文期刊] 20059.孙鑫泉.龚钰秋.徐宝庆十水硫酸钠体系潜热蓄热材料的研究[期刊论文]-杭州大学学报1990(02)10.Dipak R Biswas Thermal energy storage using sodium sulfate decahydrate and water 1987(01)11.Stephen B Marks An investigation of the thermal energy storage capacity of Glaubers'salt withrespect to thermal cycling 1980(05)12.Stephen B Marks The effect of crystal size on the thermal energy storage capacity of thickenedGlauber's salt 1983(01)13.Herrick C S Melt-freeze-cycle life-testing of Glauber's salt in a rolling cylinder heat store1982(02)14.ShurcliffW A Comments on"Glauber's salt in rotating cylinder:pressure gauge shows amount ofstored heat" 1984(02)15.郝新民十水硫酸钠相变潜热在太阳能蓄热技术中的应用 1990(01)16.Marliacy P Thermodyaa-mics of crystallizeation of sodium sulfate decahydrate in H2O-NaCl-Na2SO4:application to Na2SO4@10H2O-based latent heat storage materials 2000(344) 17.Mohammed M F A review on phase change energy storage:materials and applications 2004(45)18.Belen Z Review on thermal energy storage with phase change:materials,heat transfer analysis andapplications 2003(23)19.阎立诚.丁益民.孙宇光Na2SO4@10H2O系储热材料研究 1991(04)20.焦小浣.胡文旭十水硫酸钠相变储热材料应用研究 1996(03)21.皮启铎十水硫酸钠熔化热的差动热分析 1992(03)22.冯海燕.刘晓地.葛艳蕊水合盐的几种脱水过程探讨[期刊论文]-无机化学学报 2000(01)23.胡起柱.梁树勇.张太平Na2SO4@10H2O-NaNO3多温截面 1992(02)24.谢全安.郑丹星.武向红Na2SO4@10H2O共晶盐的热化学研究[期刊论文]-太阳能学报2002(01)25.徐玲玲.沈艳华.梁斌斌Na2SO4@10H2O和Na2/HPO4@12H2O体系的相变特性[期刊论文]-南京工业大学学报2005(04)26.Abhat A Low temperature latent heat thermal energy storage:heat storage materials 1983(04)27.Dickinson W C.CheremisinoffP N Solar Energy Technology Handbook 198628.Hawes D W.Feldman D.Banu D Latent heat storage in building materials 1993(20)29.George W Scherer Stress from crystallization ofsalt 2004(34)30.Paul Wencil Brow.John W Evaluation of the variation in thermal performance ina Na2SO4@10H2Ophase change system 1986(13)31.方玉堂.匡胜严.张正国纳米胶囊相变材料的制备[期刊论文]-化工学报 2007(03)。
