叔-醋-丙乳液粘度影响因素的研究

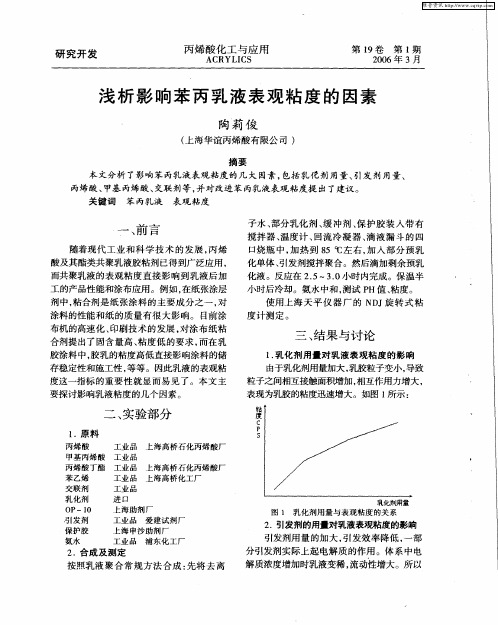

浅析影响苯丙乳液表观粘度的因素
三 、 果 与 讨 论 结
１ 乳化剂 用 量对 乳液 表观粘 度 的影 响 ． 由于乳化剂用量加大 ， 乳胶粒子变小 ， 导致
粒子之间相互接触面积增加 ， 作用力增大 ， 相互 表现为乳胶 的粘度迅速增大。如图 １ 所示 ：
粘 度
Ｃ
二 、 验 部 分 实
１ 原料 ．
丙烯酸
表 ４ 丙 烯酸 的 加 入 方 式 与 乳 液 粘 度 的关 系
度 计测 定 。
ห้องสมุดไป่ตู้
布机 的高速 化 、 印刷技 术 的 发展 ， 对涂 布 纸粘 合剂提 出了 固含量 高 、 度低 的要求 ， 粘 而在 乳 胶涂 料 中 ， 胶乳 的粘度 高低 直接影 响涂料 的储 存稳 定性和施 工性 ， 等等 。因此乳液 的表观粘
度这 一指标 的重 要性 就显 而 易见 了。本文 主 要探 讨影响乳 液粘 度 的几个 因素 。
图 １ 乳化剂用量与表观粘度 的关 系
２ 引发剂的用量对乳液表观粘度的影响 ．
引发剂用 量 的加 大 ， 发效 率 降低 ， 引 一部 分 引发剂 实际 上起 电解 质 的作 用 。体 系 中 电 解 质浓度增加 时乳液变稀 ， 流动性增大 。所 以
２ 合成 及测 定 ．
按照乳 液 聚 合 常 规 方 法 合成 ： 将 去 离 先
Ｏ． ８
２０ ｏ
３ ．丙烯 酸 、 甲基丙 烯酸 对乳 液 表 观粘 度 的影 响
２ ３
４
９ ｏ ｏ ４ ０ ８
３ Ｏ ２
① 丙烯酸、 甲基丙烯 酸 的用 量 对乳 液 表 观粘 度 的影 响 丙 烯酸 具 有 明显 的 自增 稠 效 果 ， 是 因 这 为丙烯 酸在 粒子 表 面 共 聚 ， 部 分 吸 附 在 粒 大 子 表 面 的缘 故 （ 甲基 丙 烯 酸较 亲 油 ， 而 比较 容 易渗 入 聚 合 物 主 链 内部 ） 并 且 在 增 稠 过 ， 程 中 ， 以 发 现 丙 烯 酸 含 量 高 时 ， 粒 大 小 可 颗 随着 粘度 增 加 而 增 大 ， 涨 明 显 。单 纯 甲基 溶 丙烯 酸共 聚 时 ， 稠 相 对丙 烯 酸 而 言 较 不 明 增
PVAc乳液黏度的影响因素研究
搅拌速率 为 １ ２ ０ ｒ ／ ｍｉ ｎ和 反 应 温 度 为 ８ ０℃ ８ 寸， Ｐ Ｖ Ａ ｃ乳 液 的 综 合 性 能 优 于 市 售 同 类 产 品 。
关键 词 ： 聚 醋 酸 乙烯 酯 ； 白乳 胶 ； 黏度 ； 乳 液 聚合
中图 分 类 号 ： Ｔ Ｑ ４ ３ ３ ． ４ ３ ３ 文献标志码 ： Ａ 文 章 编号 ： １ ０ ０ ４ — ２ ８ ４ ９ （ ２ ０ １ ３ ） ０ ３ — ０ ０ ２ ２ — ０ ４
合 性能 和使 用性 能 的稳 定性 带来 负 面影 响。
本 研究 从 原 料 、 制备 方 法 等方 面 详 细探 讨 了 不 同因素 对Ｐ Ｖ Ａ ｃ Ｔ ． ＇ Ｌ 液 黏度 的影 响情 况 ， 以期 为 进一 步 提 高 其应用 性 能稳定 性研 究提 供有 效 的理论依 据 。
０ 前 言
聚 醋酸 乙烯 酯 （ Ｐ Ｖ Ａ ｅ ） 乳液 （ 俗 称 白乳胶 ） ， 是一
种 以水 为分散 介质 的乳 液型胶 粘 剂 。 Ｐ Ｖ Ａ ｃ Ｎ Ｌ 液 具有
级
，
天 津 国隆化工 有 限公 司 ； 去离 子水 ， 自制 。
１ ． ２ 试 验 仪 器
无 毒 环保 、 粘接性能较好 、 成膜 性 能较 佳 和原 料 成 本 较 低 等优 势 ， 因而在建筑 、 纺织 、 轻工 、 纸 张 和皮 革 等 国 民经济 各 领域 中（ 尤 其是 多 孔性 材 料 的 粘接 方面 ） 得 到广 泛 研 究 和 应 用 ＿ ｌ ， 并 且 其 需 求 量 逐 年
１ ． １ 试 验 原 料
单体 ， 同时分批 补加 剩余 的Ａ Ｐ Ｓ ； 滴毕 ， 保 温反应 １ ｈ ；
降 温 至７ ０℃ ， 加入 Ｎ ａ Ｈ Ｃ Ｏ ３ 、 轻质Ｃ ａ Ｃ Ｏ ３ 和Ｄ一 ８ １ ０， 搅
影响丙烯酸树脂粘度的工艺研究
影响丙烯酸树脂粘度的工艺研究丙烯酸树脂是一种重要的合成树脂，具有良好的粘接性能和化学稳定性，应用广泛。
粘度是评价丙烯酸树脂流动性能的重要指标，对于工艺研究和产品质量控制非常关键。
因此，研究丙烯酸树脂粘度的影响因素，对于提高产品的工艺性能和降低生产成本具有重要意义。
本文将从原料选择、配方设计、反应条件和后处理等方面进行综述，探讨影响丙烯酸树脂粘度的工艺研究。
首先，原料选择对丙烯酸树脂粘度具有重要影响。
丙烯酸树脂的粘度与其分子量密切相关，分子量越高，粘度越大。
因此，在选用原料时，应优先选择分子量较低的原料，可以通过聚合反应中引入一些分散剂或改性剂，降低分子量，从而降低粘度。
其次，配方设计也是影响丙烯酸树脂粘度的重要因素。
在配方设计中，需要确定合适的丙烯酸树脂含量、交联剂种类和含量以及添加剂种类和含量等。
通常情况下，丙烯酸树脂含量增加会导致粘度的增加，而过量的交联剂可能会引起丙烯酸树脂的交联反应，使得粘度增大。
因此，在配方设计中需要权衡各种因素，使得丙烯酸树脂既具有良好的流动性，又具有足够的粘接性能。
第三，反应条件也是影响丙烯酸树脂粘度的重要因素。
反应温度、反应时间和反应体系的酸碱度等都会对丙烯酸树脂的聚合反应产生影响。
一般来说，反应温度升高，丙烯酸树脂的聚合速率会加快，分子量增大，从而使得粘度增大。
反应时间过长，也会导致粘度的增加。
此外，反应体系的酸碱度在一定范围内的调整，可以影响丙烯酸树脂的聚合速率和分子量，从而对粘度产生影响。
最后，后处理过程也会对丙烯酸树脂的粘度产生一定的影响。
后处理通常包括溶剂提取、溶剂蒸发和热处理等步骤。
溶剂提取可以去除一部分低分子量物质，从而降低丙烯酸树脂的分子量和粘度。
溶剂蒸发主要是通过热量将溶剂中的低分子量物质挥发掉，从而改变丙烯酸树脂的分子量分布，进而影响粘度。
而热处理则可以通过改变丙烯酸树脂的交联程度和分子链结构，来调控其粘度。
综上所述，影响丙烯酸树脂粘度的因素包括原料选择、配方设计、反应条件和后处理等。
叔碳酸乙烯酯
简述叔碳酸乙烯酯的性能及应用摘要：叔碳酸乙烯酯以其独特的结构，使其具有优异的耐候、耐碱、共聚和环保成膜性。
目前叔醋乳液的性能已经接近苯丙、纯丙，叔醋乳胶涂料得到迅猛发展。
我国在叔碳酸生产技术上取得极大突破，为叔碳酸乙烯酯的利用和发展提供了坚实基础。
目前，研制叔醋乳胶涂料并提高其性价比，或叔碳酸乙烯酯同其他树脂进行共聚以提高其性能和应用范围的研究是重点。
关键词：叔碳酸；叔碳酸乙烯酯；叔醋乳胶；共聚引言早在20世纪50年代，德国的H·Koch博士成功地将羰基化反应(OXO)应用于直接合成具有叔碳结构的有机羧酸。
进入20世纪60年代中期，美国的EXXON公司和荷兰的Shell公司利用Koch反应，采用三氟化硼系催化剂相继实现了工业化生产。
这两个国家现已成为世界上叔碳酸及其衍生物(如叔碳酸乙烯酯)的主要生产国。
日本则主要致力于以硫酸为主催化剂的所谓改良Koch法的工艺研究[1]。
从1984年开始，Shell公司的叔碳酸乙烯酯单体已经形成系列化[2]，其商品名为Veova。
1999年3月我国自主研制的一氧化碳羰基合成叔碳酸告捷[3]，2000年，天津四友公司采用羰基合成叔碳酸制备叔碳酸缩水甘油酯和叔碳酸乙烯酯，通过化工部验收，改变了我国长期依赖进口的局面。
1. 叔碳酸乙烯酯的特性叔碳酸乙烯酯是一种无色透明带有水果香味的液体，黏度比水大，密度比水小，微溶于水，可燃，但不属于易燃品，低毒[4]。
其结构式见图1。
叔碳酸乙烯酯是一种多支链一元饱和羧酸乙烯酯，其α碳原子上的烷基形成的空间位阻以及它的非极性，使其表现出优异的抗紫外线性能和极强的疏水性能，从而使其聚合物具有良好的耐候性、耐水性、耐碱性以及低表面张力等优点。
叔碳酸乙烯酯分子中的双键又使其具有一定的反应活性，能与乙烯、丙烯酸酯、苯乙烯等具有双键的单体进行共聚，提高其共聚物的性能，拓宽其应用范围，是一类优良的改性单体[5]。
式中，R1、R2、R3为烷基取代基,其中至少有一个为甲基,根据取代基中碳原子数的多少,可以有一系列产品。
丙烯酸酯改性EVA乳液胶黏剂的黏结性能研究
丙烯酸酯改性EVA 乳液胶黏剂的黏结性能研究doi:10.3969/j.issn.1674-7100.2017.01.010收稿日期：2016-05-20基金项目：国家科技支撑计划基金资助项目（2014BAD02B06），湖南省自然科学杰出青年基金资助项目（13JJ1024），广 东省重大科技专项基金资助项目（2014B090921006），湖南工业大学研究生创新基金资助项目（CX1601）作者简介：曾广胜（1975-），男，湖南洞口人，湖南工业大学教授，博士，主要从事聚合物成型工艺及设备方面的教学与 研究， E-mail ：guangsheng_zeng@通信作者：钟 衡（1988-），男，湖南邵阳人，湖南工业大学硕士生，主要研究方向为功能高分子材料， E-mail ：860257156@曾广胜 钟 衡陈 一 刘文勇湖南工业大学包装与材料工程学院湖南 株洲 412007摘 要：采用单一变量法，选择醋丙乳液、纯丙乳液、苯丙乳液、硅丙乳液分别改性EVA 乳液胶黏剂，研究丙烯酸酯乳液与EVA 乳液的共混效果，以及不同类型的丙烯酸酯乳液对EVA 乳液胶黏剂黏结性能的增黏效果。
热力学、差示量热扫描、红外光谱测试结果表明，丙烯酸酯乳液能够与EVA 乳液互溶。
剥离强度、高温黏结性能、低温黏结性能测试结果表明，经丙烯酸酯改性的EVA 乳液胶黏剂的黏结性能整体得到提高，其中，经醋丙乳液改性的EVA 乳液胶黏剂的综合性能最优，能够满足实际使用要求。
关键词：EV A 乳液胶黏剂；丙烯酸酯乳液；共混效果；黏结性能中图分类号：TB333.2+3；TQ317 文献标志码：A 文章编号：1674-7100(2017)01-0059-071 研究背景乙烯-醋酸乙烯共聚物（ethylene-vinyl acetate copolymer ，EV A ）乳液具有优异的柔韧性、良好的耐酸碱性及耐紫外老化性、较好的互溶性、较低的成膜温度等特点，被广泛应用于胶黏剂的制备，尤其适用于包装用环保胶黏剂的制备[1]。
氧化淀粉改性醋丙乳液的制备及性能研究
１．１ ｝ｉ 试 卉ｌ Ｊ及仪器 醋 酸 乙烯 酯 （ｖＡｃ）、 ｑｊ基 内烯 酸 甲 ￣（ＭＭＡ）、丙 烯 酸 丁 酯
《ＢＡ）、ＩＪ、ｊ烯 酸（ＡＡ），化学 纯 ，国药 集 团化学 试剂 有 限公 司：过 硫 酸 铡 （ＫＰＳ）， 分析 纯 ， 天津 化 学 试 刷 曼厂 ；辛 基 酚 聚 氧 乙 烯 醚
１ ０８

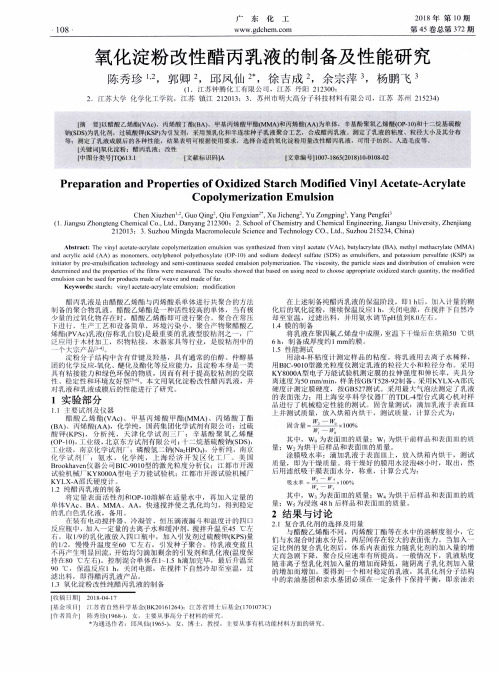

广 东 化 工
ｗｗ ｗ ．ｇｄｃｈｅｍ ．ＣＯ１１１
２０１ ８年 第 １０期 第 ４５卷总第 ３７２期
氧化 淀粉 改性醋 丙乳 液 的制备及性 能研 究
陈 秀 珍 ２，郭 卿 ２，邱 凤仙 ，徐 吉成 ２，余 宗萍 ，杨 鹏 飞
ｆ１．江 苏钟 腾化 Ｔ有 限 公一Ｊ， 苏 丹 阳 ２Ｉ２３００： ２．江 苏 人学 化学 化 Ｉ：学 院． 苏 镇江 ２１２０１３：３．．＿）ｊ＝州Ｉ『ｆ『叫大 高分 了科技 材 料了丁 公州 ，江苏 苏州Ｉ ２１ ５２３４）
［摘 要】以醋酸 乙烯 酯（ＶＡｃ）、肉烯 酸丁 酶（ＢＡ）、 甲基 丙烯 酸 甲酯（ＭＭＡ）和 丙 烯酸（ＡＡ）为单 体 ，辛 基酚 聚氧 乙烯 醚（ＯＰ—ＩＯ）和 十 二烷基 硫 酸
钠（ｓＤｓ）为乳 化荆 ，过 硫酸 钾（ＫＳＰ）为引 发荆 ．采 用预 乳化 和 半连 续种 子乳 液 聚合 工艺 ，合 成醋 丙 乳液 。测 定 了乳液 的粘 度 、粒径 大 小及 其分 布
Ｋ ｅ、ｗｏｒｄｓ：ｓｔａｒｃｈ： ｖｉｎｙ１ ａｃｅｔａｔｅ—ａｃｒｙｌａｔｅ ｅｎｍ ｌｓｉｏｎ： ｒ ｏ ｏｄｉｆｉｃａｔｉｏｎ
醋 ｌ＾ｊ乳 液是 由醋 酸 乙烯酯 『』＇ｉ烯酸 系 体 进行 共 聚合 的 法 制 爷的 聚 合物 乳 液 。醋 酸乙烯 酯 足 干４ 刮生较 高 的单体 ，当有 极
可再分散性乳胶粉用醋叔乳液的制备研究
原 料 名称 醋 酸 乙烯 酯 （ Ａ ） Ｖ ｃ 规 格 聚 合 级 生产 商 四 川维 尼 纶 厂 英 国 壳牌 公 司 用 量／ ％ ２～５ ２ ２ ２～５ ２ ２
可再分散性乳胶粉是一种在水中可以再分散的粉末状树 脂， 一般由合成树脂乳液经喷雾干燥制得， 具有与原乳液完全 相同的化学性质… 。醋酸乙烯均聚型可再分散性乳胶粉由于 其脆性、 不耐水解、 抗蠕变性差等缺点， 不宜用于碱性基材， 分
聚合 级 北 京 东方 石 化 有 限公 司 Ｏ５ １ ．～ ． ０ 工业 品 中 石化 吉林 石 化 分基硫酸钠 （Ｄ ） Ｓ Ｓ
过硫酸铵 （Ｐ） Ａ Ｓ 聚 乙烯 醇 （７ ８ ｌ ９ ） １ ８ 、 ７９ 碳酸氢钠 （ａ Ｃ ￣ Ｎ Ｈ Ｏ）
子链上需要引入乙烯或叔碳酸乙烯酯进行改性。应用于建筑
叔 碳 酸 乙烯 酯 （ ｅＶ ｌ ） 聚 合 级 Ｖ ｏ ａ Ｏ
丙烯酸 （Ａ Ａ ）
ＮＰ—ｌ Ｏ
方面， 特别是干拌砂浆， 可增加内聚力、 粘聚力和柔韧性［ ２ １ 。 叔碳酸乙烯酯由于其特殊的结构， 该单体难以水解， 故用 醋酸乙烯与之共聚制成的可再分散性乳胶粉可大大提高水解 稳定性、 抗紫外线性、 疏水性、 耐碱性， 同时具有成膜温度低、
但是由于长期曝露在户外常年经受风吹日晒雨淋环境污染等大气环境侵蚀遭受的环境破坏因素极其复杂加上原料中树脂助剂的选用配合制品的成型加工工艺等存在的问题使得pvc异型材很容易发生变质也就是性能的变坏其主要表现为变色发黄产品性能下降出现开裂和剥落等现象因此作为户外长期使用的建筑材料pvc异型材的耐候性成为人们关注的一项重要指标
（ ｓ ｅ ｎ ｕ ｔ Ｃｏ ｔ ．Ｚ ｎ ｃ ｅ ｇ ５ １ ３ ， ａ ｇ ｏ ｇ Ｃ ｉａ Ｄｉｈ ｎｇ Ｉ ｄ ｓ￣ ．Ｌ ｄ ， ｅ ｇ ｈ ｎ １ ３ ０ Ｇｕ ｎ ｄ ｎ ， ｈ ｎ ）
醋丙乳液HG—498的合成及性能
醋丙乳液HG—498的合成及性能收稿日期：2013-12-03E-mail：tzd0517@。
采用半连续种子乳液聚合方法，合成了一种高性能醋酸乙烯-丙烯酸丁酯-新癸酸乙烯酯三元共聚乳液（简称醋丙乳液）。
探讨了乳化剂的配比、单体的用量、聚合温度、引发剂的用量和单体滴定时间对产品性能的影响。
确定了聚合配方，优化了聚合工艺。
实验结果表明，丙烯酸丁酯为单体总量的25%、阴离子型与非离子型乳化剂的质量比为1∶1、聚合温度为80 ℃、单体滴定时间为1.5～2 h 时，乳液综合性能良好。
同时对胶体稳定性进行了相关表征：乳液外观为乳白色且泛蓝光，胶体冷冻24 h后，无破乳现象发生，无悬浮颗粒，pH 值6.4，固含量49.7%，黏度116 Pa·s，黏均分子质量为36 872左右。
标签：醋丙乳液；乳液聚合；乳液性能：黏均分子质量1 前言醋丙乳液是由醋酸乙烯酯、丙烯酸类单体共聚反应制备的乳液胶粘剂，也称乙丙乳液[1]，被广泛应用于家具贴面、指接材、集成材等的胶接。
传统的聚醋酸乙烯酯胶粘剂，由于低温成膜性差、不耐水、耐寒性和机械稳定性较差等缺点，其应用受到很大的限制[2]。
在乳液中引入功能性丙烯酸类单体，可以提高乳胶膜的耐油性、耐溶剂性和粘接强度，改善乳液的冻融稳定性及对颜填料的润湿性，并赋予胶乳碱增稠的特性[3，4]。
乳液法聚合生产水性醋丙乳胶漆，安全，成本低，不污染环境，对工人健康也无影响[5，6]。
乳液聚合技术也在不断地创新，出现了很多乳液聚合新方法，如辐射聚合、反相乳液聚合、无皂乳液聚合、乳液定向聚合、微乳液聚合、非水介质中的正相乳液聚合等[7～10]。
核壳乳液聚合[11]在不改变乳液单体组成的情况下改变乳胶粒子结构，从而提高乳液性能。
常规乳液聚合法得到的乳胶粒子多为均相结构，而核壳乳液聚合得到的乳胶粒子是非均相的。
制备异型结构粒子的最重要手段就是种子乳液聚合，可以通过控制聚合反应条件，制备形态结构各异的乳胶粒。
影响黏度的因素范文
影响黏度的因素范文黏度是指液体或固体流体的抵抗流动或变形的能力。
它是流体内部分子间的摩擦力造成的，因此受到多种因素的影响。
下面将介绍一些影响黏度的因素。
1.温度：温度是影响黏度的最重要因素之一、一般来说，温度升高会导致黏度降低，因为高温会使分子间的摩擦力减小，分子运动更加活跃，使流体粘度降低。
这是为什么糖浆在冰箱中冷却后会变得更加粘稠，而在高温下会变得更加稀薄的原因。
2.压力：压力对于液体的黏度影响不大，但对于气体和液晶等非牛顿流体来说，压力的变化会导致黏度的变化。
在较高的压力下，分子更密集，碰撞更频繁，从而增加了摩擦力，使黏度增加。
3.流动速度：流体的黏度也与其流动速度有关。
在低流动速度下，液体黏度较高；而在高流动速度下，黏度较低。
这与分子间的摩擦力有关，一般来说，越快的流动会对分子间的摩擦力产生更大的剪切力，使黏度降低。
4.溶质浓度：在溶液中，溶质的浓度会对黏度产生影响。
当溶质浓度增加时，溶液的黏度通常会增加，这是因为溶质与溶剂分子之间的相互作用增加导致的。
这也是为什么浓糖水比稀糖水更黏稠的原因。
5.分子大小和形状：分子的大小和形状也会对黏度产生影响。
较大和较长的分子通常具有更高的黏度，因为它们之间的分子间作用力更强。
6.液体的化学组成和结构：不同的液体具有不同的化学组成和结构，因此它们具有不同的黏度。
例如，水和甲醇具有相似的分子量，但水的黏度要低于甲醇，这是因为水具有更多的氢键，分子间吸引力较强。
7.外加电场和磁场：电场和磁场的外加会对一些特殊的流体，如液晶和等离子体，产生影响。
这些流体的分子结构和排列会受到电场和磁场的影响，从而改变黏度。
总的来说，黏度的大小受到多种因素的综合影响，每种流体都有其特定的影响因素。
了解和控制这些影响因素对于工业制造和科学研究是非常重要的。
通过了解黏度的影响因素，我们可以更好地理解流体行为，并在需要时进行调控和控制。
交联型醋-丙乳液的合成及性能
交联型醋-丙乳液的合成及性能李玉红;鞠福生;王世玉;刘俊龙;石蕾【摘要】The vinyl acetate-butyl acrylate emulsion was synthesized by seeded semibatch emuision polymerization with vinyl acetate (VAC) and butyl acrylate (BA) as the main raw material and the TAC and HEA as cross-linking monomer. The products were characterized by particle size tester, FTIR and contact angle tester. The monomer conversion was 98. 3% and the gelation rate could be controlled at about 0.5% when m(VAC) : m(BA) = 3:2, ω(OP-10 + SDS) = 3.5% and ω(APS) =0.6%. Th e water absorption was decreased to 8.5% and the contact angle between membrane and water was 69. 5° when ω(TAC) was 1.6%.%以醋酸乙烯酯(VAC)、丙烯酸丁酯(BA)等为主要原料,TAC和HEA为交联单体,采用半连续预乳化种子乳液聚合法合成了醋-丙乳液,讨论了各工艺条件对乳液性能的影响.用激光粒度分布仪、红外光谱仪(FTIR)、静态接触角测试仪等测试手段,对合成产物进行了性能和结构表征.结果表明,单体质量比m(VAC):m(BA)=3:2、乳化剂OP-10和SDS总用量为单体的3.5％、引发剂APS用量为单体的0.6％时,单体转化率可高达98.3％,凝胶率可以控制在0.5％左右；交联单体TAC的用量为单体的1.6％时,聚合物吸水率为8.5％,膜与水的接触角为69.5°.【期刊名称】《大连工业大学学报》【年(卷),期】2012(031)006【总页数】4页(P435-438)【关键词】交联单体;醋-丙乳液;乳液聚合;耐水性【作者】李玉红;鞠福生;王世玉;刘俊龙;石蕾【作者单位】大连工业大学纺织与材料工程学院,辽宁大连 116034;大连新元化工技术有限公司,辽宁大连 116021;大连工业大学纺织与材料工程学院,辽宁大连116034;大连工业大学纺织与材料工程学院,辽宁大连 116034;大连工业大学纺织与材料工程学院,辽宁大连 116034【正文语种】中文【中图分类】TQ317.40 引言醋-丙乳液具有原料来源广、基本无毒、不污染环境的特点,广泛应用于纺织、建筑、汽车和包装材料等行业[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
叔-醋-丙乳液粘度影响因素的研究张太龙丁盛苏州弗克科技新型建材有限公司摘要采用种子乳液聚合的方法，合成出叔醋丙乳液，考察保护胶种类和用量、乳化剂用量、聚合温度、搅拌速度对乳液粘度的影响。
研究结果表明，叔醋丙乳液粘度的可调性和多样性，关键词叔醋丙乳液种子聚合粘度影响因素醋酸乙烯酯与丙烯酸丁酯和叔碳酸乙烯酯聚合物，具有耐水性强)柔韧性好)透明度高)附着力强等性能，广泛应用于木材)织物)包装)建筑等领域。
乳液在具体的应用中，粘度是其流变性能的重要指标之一，它的大小关系到聚合物乳液的稳定性能和加工性能。
作为涂料，适宜的粘度，可以防止乳液在施工过程中的流挂)流失和流平性不好等现象;作为[1]粘结剂，粘度过低，乳液流失太多，成膜物减少，增加上胶量，影响粘结性能。
另外，乳液粘度大可以增大乳液在运输)贮存和应用过程中的稳定性。
因此，合成出适宜粘度的聚合物乳液具有重要的实用价值。
乳液的粘度主要取决于乳液的外相粘度)乳液粒径的大小及颗[2][3]粒间的相互作用。
本文从保护胶)乳化剂)搅拌速速)聚合温度等方面考察对乳液粘度的影响。
1 实验部分1.1 原料及试剂(1) 醋酸乙烯酯聚合级，上海石化化工事业部(2)叔碳酸乙烯酯工业级，青岛宜氏化工有限公司(3)丙烯酸丁酯工业级，上海九邦化工有限公司(4) 聚乙烯醇1799，1788，工业级上海石化化工事业部(5) 过硫酸铵工业级无锡市精科化工有限公司，(6)十二烷基硫酸钠化学纯无锡市精科化工有限公司，(7)聚氧乙烯烷基芳基醚(OP-10) 化学纯国药集团化学试剂有限公司。
1.2 乳液聚合过程在装有搅拌器)回流冷凝管)滴液漏斗和温度计的四口烧瓶中，将适量的聚乙烯醇(PVA)溶于水，升温至80?保持温度待PVA充分溶解后，加入部分引发剂，乳化剂和缓冲剂的溶液，通氮气，升温至76?，加入部分单体，聚合结束后，保持一定温度，滴加混合单体，同时滴加引发剂，3,5小时滴完，然后升温至85?保温2h，冷却至40?出料。
反应温度根据实验要求改变。
1.3 性能测定方法乳液粘度测定:使用上海天平仪器厂生产的NDJ-1型旋转式粘度计。
1.3.11.3.2 稀释稳定性:按GB 11175-89进行2 结果与讨论2.1 保护胶聚乙烯醇对乳液粘度的影响叔醋丙乳液由于存在水溶性较大的单体，所以乳液聚合中，单体不仅可以在胶束中聚合，还在水相中进行聚合反应。
所以不可避免的发生单体与PVA接枝聚合，而接枝反应的多少和被接枝的聚合物结构有关。
研究表明，醋酸乙烯酯链节的甲基上的氢比其叔碳原子上的氢更[4]易发生接枝反应，两者活性比为75:25。
因此，含有醋酸乙烯酯链节的部分醇解PVA更易发生接枝聚合，而完全水解的PVA难以接枝。
PVA接枝以后会在水溶的主链旁生成憎水的聚醋酸乙烯酯侧链。
在水溶液中，这些憎水的侧链会相互集束在一起形成物理交联点，使PVA分子形成一个网络，从而提高乳液的粘度。
这种憎水侧链的PVA越多，生成网络的交链点越多，溶液的粘度也越高。
叔醋丙乳液的聚合采用1788和1799的PVA作为保护胶进行试验。
图1中用等摩尔配比的1788和1799型PVA进行复配试验。
从试验结果可以看出，在使用不同型号的PVA做保护胶时，PVA 的醇解度越低，乳液的粘度越大。
图2中单用1788型PVA做试验，保护胶的浓度由4%(质量分数)增加到10%(质量分数)时，乳液粘度相应增加，继续增加保护胶的浓度至12%(质量分数)，乳液的粘度开始下降。
2.2 乳化剂对乳液粘度的影响我们采用阴离子的十二烷基硫酸钠和非离子的聚氧乙烯烷基芳基醚作为复合乳化剂。
总结起来，在乳液聚合体系中，乳化剂的作用体现在三个方面:?降低界面张力，使单体容易分散成小液滴;?在单体液滴表面形成带电保护层，阻止了凝聚，形成稳定的乳液;?胶束[5]的增溶作用。
在叔醋丙乳液体系中，乳化剂作为重要的组成成分，决定了胶束的数目和大小。
乳化剂用量大，形成胶束的数目多，胶束成核机率增加，乳胶粒表面乳化剂的覆盖率高，总的表面能降低，导致乳液体系的粘度变小。
乳化剂用量小，最终形成的乳胶粒的粒径变大，乳胶粒表面乳化剂的覆盖率降低，从而引起乳液粘度变大或破乳现象的发生。
从表1和图3中我们可以看到，乳化剂的用量增加到3%(质量分数)时，乳液的粘度降低到235mPa?s，继续增加乳化剂的用量乳液粘度的变化不是很大;当乳化剂的用量减少到0.5%(质量分数)，体系的粘度增大到850 mPa?s ，稳定性测试表明乳液出现了凝聚现象。
2.3 聚合温度对乳液粘度的影响聚合反应中自由基向大分子链转移的速度与温度的关系符合阿累尼乌斯公式，也就是说反应温度越高，链转移反应的速度也越大。
温度越高自由基生成速度越快，外相中自由基浓度增大，导致自由基由外相向乳胶粒中的扩散速度增加，即成核速率增加。
因而使乳胶粒数目增多、粒径减小，乳胶粒总表面积增加，导致粘度升高。
同时，当温度升高时，外相中链增长速率常数增大，聚合反应加速，可生成更多的齐聚物链，也导致成核速率、粘度相应增大。
表2中列出了不同聚合温度下乳液的粘度。
我们可以看到，温度升高对叔醋丙乳液的粘度增大，但是温度对乳液粘度的影响要小的多。
2.4 搅拌速度对乳液粘度的影响乳液聚合中搅拌是影响粘度大小的很重要的因素。
适宜的搅拌可以实现单体较好的乳化。
搅拌速度大，可以形成较多的乳胶粒，但是同时也增加了乳胶粒后期合并的风险，导致乳液不稳定。
搅拌速度过小，乳液的粘度明显增大，导致单体混合不均匀，出现抱轴和表面积液的状况。
所以乳液聚合中，搅拌速度满足可以将液体充分混合为宜。
图4中可以看出，提高搅拌速度，乳液的粘度明显降低。
3结论叔醋丙乳液粘度的影响因素具有多样性和可调性的特点。
通过考察保护胶体、乳化剂、反应温度和搅拌速度的对乳液粘度的影响，可以看出调节不同保护胶体的比例和用量及乳化剂的用量对乳液粘度的影响最显著。
4参考文献1 耿耀宗等，合成聚合物乳液制造与应用技术。
北京:中国轻工业出版社，1999，6，1(第一次印刷)。
2 Zeno W威克斯，有机涂料科学与技术，化学工业出版社，北京，2002。
3 李晓平等，聚醋酸乙烯酯乳液粘度影响因素的探讨，胶体与聚合物，2003，12，21(4)。
4 赵德仁，高聚物合成工艺学，化学工业出版社，北京，1998，145。
5 潘有才，高分子化学，中国科学技术大学出版社，合肥，2003。
550600500500450400400300粘度/mPa.s粘度/mPa.s35020030010025004681012PVA1799PVA1799/1788PVA1788PVA含量%图1 保护胶种类与乳液粘度的关系图2 PVA含量对乳液粘度的影响900700500乳液粘度/mPa.s3001000.51234乳化剂用量/%图3 乳化剂用量对乳液粘度的影响表2 聚合温度对乳液粘度的影响聚合温度? 70 76 80 粘度/mPa?s 470 510 540700600500400300乳液粘度/mPa.s200100150175200250搅拌速度/r/min图4 搅拌速度对乳液粘度的影响文案编辑词条 B 添加义项 ?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
在中国古代，文案亦作" 文按 "。
公文案卷。
《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。
"《晋书?桓温传》:"机务不可停废，常行文按宜为限日。
" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。
"《资治通鉴?晋孝武帝太元十四年》:"诸曹皆得良吏以掌文按。
"《花月痕》第五一回:" 荷生觉得自己是替他掌文案。
"旧时衙门里草拟文牍、掌管档案的幕僚，其地位比一般属吏高。
《老残游记》第四回:"像你老这样抚台央出文案老爷来请进去谈谈，这面子有多大!"夏衍《秋瑾传》序幕:"将这阮财富带回衙门去，要文案给他补一份状子。
"文案音译文案英文:copywriter、copy、copywriting文案拼音:wén àn现代文案的概念:文案来源于广告行业，是"广告文案"的简称，由copy writer翻译而来。
多指以语辞进行广告信息内容表现的形式，有广义和狭义之分，广义的广告文案包括标题、正文、口号的撰写和对广告形象的选择搭配;狭义的广告文案包括标题、正文、口号的撰写。
在中国，由于各个行业发展都相对不够成熟，人员素质也参差不齐，这使得"文案"的概念常常被错误引用和理解。
最典型的就是把文案等同于"策划"，其实这是两种差别很大，有着本质区别的工作。
只是由于文案人员常常需要和策划人员、设计人员配合工作，且策划人员也需要撰写一些方案，这使得很多人误认为文案和策划就是一回事，甚至常常把策划与文案的工作会混淆在一起(这也和发源于中国的"策划学"发展不够成熟有关)。
广告文案广告文案很多企业中，都有了的专职的文案人员，只有当需要搞一些大型推广活动、做商业策划案、写可行性分析报告等需求量大的项目时，才需要对外寻求合作。
以往一般企业都会找广告、文化传媒等公司合作。
这些公司一般都有专业的文案、设计团队，经验也相对丰富，但因为业务量大，范围广泛，在针对性方面会较为薄弱。
随着社会经济不断发展，对专业文案的要求更加严格，逐渐衍生了一些专注于文字服务的文案策划公司。
这类企业发展速度很快，大多数都是从工作室形式转型而来，也有从文化传播机构独立出来的。
随着中国广告业二十余年的迅猛发展，广告公司的经营范围，操作流程，工作方式都在变化，文案的角色由无闻转为配角，现正昂首阔步走向台面，成为主角，从前一则广告多是由设计出计划，再配图之后，文案轮为完稿，一则广告的计划多是由文案与美工共同完成，然后各自分工。
说起文案的地位，日本是从1992年意识到文案的重要性，台湾是1998年。
