物理学中的半导体物理知识点
半导体物理知识点
半导体物理知识点1.前两章：1、半导体、导体、绝缘体的能带的定性区别2、常见三族元素：B(硼)、Al、Ga(镓)、In(铟)、TI(铊)。
注意随着原子序数的增大，还原性增大，得到的电子稳固，便能提供更多的空穴。
所以同样条件时原子序数大的提供空穴更多一点、费米能级更低一点常见五族元素：N、P、As(砷)、Sb(锑)、Bi(铋)3、有效质量,m(ij)=hbar^2/(E对ki和kj的混合偏导)4、硅的导带等能面，6个椭球，是k空间中[001]及其对称方向上的6个能量最低点，mt是沿垂直轴方向的质量，ml是沿轴方向的质量。
锗的导带等能面，8个椭球没事k空间中[111]及其对称方向上的8个能量最低点。
砷化镓是直接带隙半导体，但在[111]方向上有一个卫星能谷。
此能谷可以造成负微分电阻效应。
2.第三章载流子统计规律:1、普适公式ni^2 = n*pni^2 = (NcNv)^0.5*exp(-Eg/(k0T))n = Nc*exp((Ef-Ec)/(k0T))p = Nv*exp((Ev-Ef)/(k0T))Nv Nc与 T^1.5成正比2、掺杂时。
注意施主上的电子浓度符合修正的费米分布，但是其它的都不是了，注意Ef前的符号！nd = Nd/(1+1/gd*exp((Ed-Ef)/(k0T)) gd = 2 施主上的电子浓度nd+ = Nd/(1+gd*exp((Ef-Ed)/(k0T)) 电离施主的浓度na = Na/(1+1/ga*exp((Ef-Ea)/(k0T)) ga = 4 受主上的空穴浓度na- = Na/(1+ga*exp((Ea-Ef)/(k0T)) 电离受主浓度3、掺杂时，电离情况。
电中性条件： n + na- = p + nd+N型的电中性条件： n + = p + nd+(1)低温弱电离区：记住是忽略本征激发。
由n = nd+推导，先得费米能级，再代入得电子浓度。
Ef从Ec和Ed中间处，随T增的阶段。
半导体物理考研知识点归纳
半导体物理考研知识点归纳半导体物理是研究半导体材料的物理性质及其在电子器件中的应用的学科。
在考研中，半导体物理的知识点主要包括以下几个方面：1. 半导体的基本性质- 半导体材料的分类，包括元素半导体和化合物半导体。
- 半导体的能带结构，包括导带、价带以及禁带的概念。
- 半导体的载流子类型，即电子和空穴。
2. 半导体的掺杂- 掺杂原理，包括n型和p型掺杂。
- 掺杂对半导体电导率的影响。
- 杂质能级和费米能级的移动。
3. 半导体的载流子运动- 载流子的漂移和扩散运动。
- 载流子的迁移率和扩散常数。
- 霍尔效应及其在半导体中的应用。
4. pn结和半导体器件- pn结的形成原理和特性。
- 正向和反向偏置下的pn结特性。
- 金属-半导体接触和肖特基势垒。
5. 半导体的光电效应- 本征吸收和杂质吸收。
- 光生载流子的产生和复合。
- 光电二极管和光电晶体管的工作原理。
6. 半导体的热电效应- 塞贝克效应和皮尔逊效应。
- 热电材料的热电性能。
7. 半导体的量子效应- 量子阱、量子线和量子点的概念。
- 量子效应对半导体器件性能的影响。
8. 半导体的物理量测量技术- 电阻率、载流子浓度和迁移率的测量方法。
- 光致发光和电致发光技术。
9. 半导体器件的制造工艺- 晶体生长技术，如Czochralski法和布里奇曼法。
- 光刻、蚀刻和掺杂工艺。
结束语半导体物理是一门综合性很强的学科，它不仅涉及到材料科学、固体物理，还与电子工程和微电子技术紧密相关。
掌握这些基础知识点对于深入理解半导体器件的工作原理和优化设计至关重要。
希望以上的归纳能够帮助考研学子们更好地复习和掌握半导体物理的相关知识。
半导体物理学中载流子的输运特性分析
半导体物理学中载流子的输运特性分析半导体物理学是研究半导体材料中电荷载流子的性质和运动的学科。
对于这些半导体材料电流输送特性的研究，对于现代电子设备和信息技术的发展起着至关重要的作用。
本文将探讨半导体物理学中载流子的输运特性分析。
一、载流子的定义和类型在半导体物理学中，载流子是指携带电荷的粒子，它们在半导体材料中负责电流的输送。
根据带电荷性质的不同，载流子分为正电荷的空穴和负电荷的电子。
空穴是电子跳出离子晶格位置后在其原处留下的带正电荷的空位，而电子则是负电荷的粒子。
二、载流子的产生和输运载流子的产生主要通过固体材料的激发过程来实现。
当外界施加电场、光照或温度变化等激励时，电子会从价带跃迁到导带形成电子-空穴对。
这些电子和空穴会受到电场力的作用向着电场方向运动，从而形成了电流。
在半导体中，电子由于能级差距小，其导电性能强于绝缘体材料。
三、载流子的输运特性在半导体材料中，载流子的输运特性决定了材料的电导率和电流的传输效率。
其中，电流主要通过两种方式传输：漂移和扩散。
1. 漂移：漂移是指由于外加电场的作用，携带电荷的载流子在晶体中受到电场力的驱动而移动。
漂移速度与电场强度成正比，与载流子迁移率成正比。
而载流子的迁移率受到材料中杂质、晶格缺陷等因素的影响。
因此，提高半导体材料的纯度和结晶度可以提高载流子的迁移率，进而提高电导率。
2. 扩散：扩散是指由于载流子浓度差异引起的材料中的载流子传输。
当载流子浓度不均匀时，通过自由运动的载流子将会发生扩散，以实现浓度均匀分布。
扩散速度与浓度梯度成正比，与扩散系数成正比。
扩散系数受到温度、材料的缺陷和掺杂等因素的影响。
四、载流子输运的限制因素在实际的半导体器件中，载流子的输运过程会受到一些因素的限制，主要包括散射、载流子密度限制和表面反射等。
1. 散射：散射是指载流子在晶体中与杂质、晶格缺陷或声子等相互作用后改变原始运动状态的过程。
散射会使得载流子的迁移率降低，影响载流子的输运效率。
半导体物理
半导体物理考点归纳第一章 半导体中的电子状态一．名词解释1.电子的共有化运动：（P10）原子组成晶体后，由于电子壳的交叠，电子不再局限于某一个原子上，可以由一个原子转移到相邻的原子上去。
因而，电子可以在整个晶体中运动。
这种运动称为电子的共有化运动。
2.单电子近似：（P11）单电子近似方法认为，晶体中德电子是在周期性排列且固定不动的原子核势场，以及其他大量电子的平均势场中运动，这个势场是周期性变化的，且其周期与晶格周期相同。
3.有效质量：（P19）有效质量2*22n h m d Edk =，它直接把外力f 和电子的加速度联系起来，而内部势场的作用则由有效质量加以概括。
二．判断题1.金刚石和闪锌矿结构的结晶学原胞都是双原子复式格子，而纤锌矿结构与闪锌矿结构型类似，以立方对称的正四面体结构为基础。
（X ）金刚石型结构为单原子复式格子，纤锌矿型是六方对称的。
2.硅晶体属于金刚石结构。
（√）3.Ge 的晶格是单式格子。
（X ） （复式）4.有效质量都是正的。
（X ） （有正有负）5.能带越窄，有效质量越小。
（X ）（2*22n h m d Edk =，能带越窄，二次微商越小，有效质量越大） 6.硅锗都是直接带隙半导体。
（X ） （间接）7.Ge 和Si 的价带极大值均位于布里渊区的中心，价带中空穴主要分布在极大值附近，对应同一个k 值，()E k 可以有两个值。
8.实际晶体的每个能带都同孤立原子的某个能级相当，实际晶体的能带完全对应于孤立原子的能带。
（X ） （不相当，不完全对应）三．填空题1.晶格可以分为7大晶系，14种布拉菲格子，按照每个格子所包含的各点数，可分为原始格子，体心，面心，底心。
2.如今热门的发光材料LED 是直接带隙半导体，该种材料的能带结构特点是当k=0时的能谷的极值小。
3.Ge 、Si 是间接带隙半导体，InSb 、GaAs 是直接带隙半导体。
4.回旋共振实验中能测出明显的共振吸收峰，就要求样品纯度高，而且要在低温下进行。

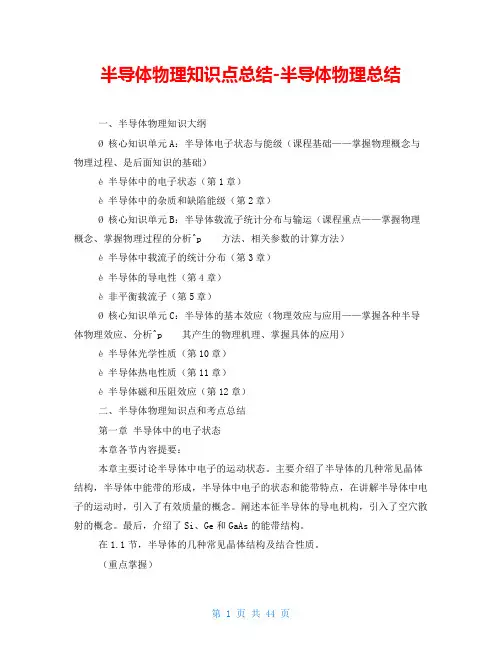

半导体物理知识点总结-半导体物理总结
半导体物理知识点总结-半导体物理总结一、半导体物理知识大纲Ø 核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）è 半导体中的电子状态（第1章）è 半导体中的杂质和缺陷能级（第2章）Ø 核心知识单元B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析^p 方法、相关参数的计算方法）è 半导体中载流子的统计分布（第3章）è 半导体的导电性（第4章）è 非平衡载流子（第5章）Ø 核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析^p 其产生的物理机理、掌握具体的应用）è 半导体光学性质（第10章）è 半导体热电性质（第11章）è 半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge和GaAs的能带结构。
在1.1节，半导体的几种常见晶体结构及结合性质。
（重点掌握）在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在1.3节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。
（重点掌握）在1.5节，介绍回旋共振测试有效质量的原理和方法。
（理解即可）在1.6节，介绍Si、Ge的能带结构。
（掌握能带结构特征）在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。

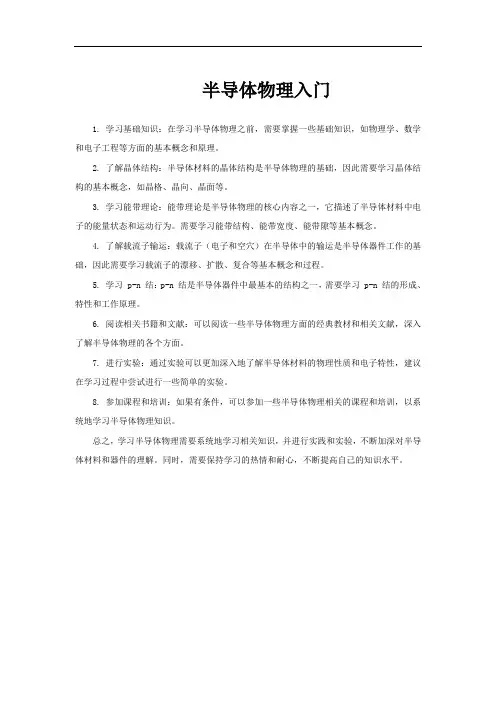

半导体物理入门
半导体物理入门
1. 学习基础知识：在学习半导体物理之前，需要掌握一些基础知识，如物理学、数学和电子工程等方面的基本概念和原理。
2. 了解晶体结构：半导体材料的晶体结构是半导体物理的基础，因此需要学习晶体结构的基本概念，如晶格、晶向、晶面等。
3. 学习能带理论：能带理论是半导体物理的核心内容之一，它描述了半导体材料中电子的能量状态和运动行为。
需要学习能带结构、能带宽度、能带隙等基本概念。
4. 了解载流子输运：载流子（电子和空穴）在半导体中的输运是半导体器件工作的基础，因此需要学习载流子的漂移、扩散、复合等基本概念和过程。
5. 学习 p-n 结：p-n 结是半导体器件中最基本的结构之一，需要学习 p-n 结的形成、特性和工作原理。
6. 阅读相关书籍和文献：可以阅读一些半导体物理方面的经典教材和相关文献，深入了解半导体物理的各个方面。
7. 进行实验：通过实验可以更加深入地了解半导体材料的物理性质和电子特性，建议在学习过程中尝试进行一些简单的实验。
8. 参加课程和培训：如果有条件，可以参加一些半导体物理相关的课程和培训，以系统地学习半导体物理知识。
总之，学习半导体物理需要系统地学习相关知识，并进行实践和实验，不断加深对半导体材料和器件的理解。
同时，需要保持学习的热情和耐心，不断提高自己的知识水平。
物理学中的固体物理与半导体物理
物理学中的固体物理与半导体物理在物理学中，固体物理与半导体物理是两个非常重要的领域。
固体物理研究的是固态物质的物理性质，包括晶体结构、热力学性质、电学性质等；而半导体物理则是专门研究半导体材料的物理性质及其在电子学领域中的应用。
固体物理在固体物理中，主要研究材料结构、电输运、光学、磁学等方面。
固体物理的理论探索已经带来了许多新奇的物性现象，如量子霍尔效应、高温超导等。
材料结构是固体物理的基石。
它是由原子和分子组成的，其中原子是构成材料的最基本单位，分子则由两个或多个原子组成。
材料结构的特点将直接影响到材料的性质和功能。
因此，固体物理学家使用X射线衍射、中子衍射、电子衍射等方法来测定晶体的结构。
在电输运方面，研究的是材料对电学信号的响应和传输。
电学性质是非常重要的，因为电子在固体中的移动使得材料成为导体或半导体，从而可用于制造各种电子器件。
光学方面的研究主要是关于激发和输运固体中的电子对光的响应。
对于固体材料，其光学性质的研究往往是通过光吸收、荧光和拉曼散射等现象来进行的。
磁学方面的研究群体广泛，包括有兴趣研究自旋电子行为的固体物理学家和材料学家，但是也与传输谐振磁学、磁场超导极孔耦合等涉及的复杂问题有不可分割的关系。
半导体物理半导体物理专门研究半导体材料及器件，是现代半导体工业的基础。
半导体材料具有导电性以及半导体性，这使得它们在电子学中具有广泛的应用。
半导体物理研究的是半导体材料中的载流子动力学、光学性质、有效质量等方面的特性与应用。
半导体物理在信息技术和电子器件中有着广泛的应用，如晶体管、LED灯和太阳能电池等都是基于半导体的。
半导体材料的研究非常重要。
半导体晶体的结构与制备条件将影响其电性、光学性等特性，从而影响到半导体器件的性能。
半导体材料的物理性质，包括晶体结构、载流子动力学和光学性质等，在制造半导体器件时都具有重要意义。
载流子动力学是半导体物理研究的重点。
载流子动力学研究的主要目的是理解载流子在材料中的运动。
半导体物理知识点及重点习题总结
半导体物理知识点及重点习题总结半导体物理是现代电子学中的重要领域，涉及到半导体材料的电学、热学和光学等性质，以及半导体器件的工作原理和应用。
本文将对半导体物理的一些重要知识点进行总结，并附带相应的重点习题，以帮助读者更好地理解和掌握相关知识。
一、半导体材料的基本性质1. 半导体材料的能带结构半导体材料的能带结构决定了其电学性质。
一般而言，半导体材料具有禁带宽度，可以分为导带（能量较高）和价带（能量较低）。
能量在禁带内的电子处于被限制的状态，称为束缚态，能量在导带中的电子可以自由移动，称为自由态。
2. 掺杂和杂质掺杂是将少量的杂质原子引入纯净的半导体材料中，以改变其导电性质。
掺入价带原子的称为施主杂质，掺入导带原子的称为受主杂质。
施主杂质会增加导电子数，受主杂质会增加载流子数。
3. P型和N型半导体掺入施主杂质的半导体为P型半导体，施主杂质的电子可轻易地跳出束缚态进入导带，形成载流子。
掺入受主杂质的半导体为N型半导体，受主杂质的空穴可轻易地跳出束缚态进入价带，形成载流子。
二、PN结和二极管1. PN结的形成和特性PN结是P型和N型半导体的结合部分，形成的原因是P型半导体中的空穴与N型半导体中的电子发生复合。
PN结具有整流作用，使得电流在正向偏置时能够通过，而在反向偏置时被阻止。
2. 二极管的工作原理二极管是基于PN结的器件，正向偏置时，在PN结处形成正电压，使得电子流能够通过。
反向偏置时，PN结处形成反电压，使得电流无法通过。
3. 二极管的应用二极管广泛用于整流电路、电压稳压器、振荡器和开关等领域。
三、晶体管和放大器1. 晶体管的结构和工作原理晶体管是一种三端器件，由三个掺杂不同的半导体构成。
其中，NPN型晶体管由N型掺杂的基区夹在两个P型掺杂的发射极和集电极之间构成。
PNP型晶体管的结构与之类似。
晶体管的工作原理基于控制发射极和集电极之间电流的能力。
2. 放大器和放大倍数晶体管可以作为放大器来放大电信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理学中的半导体物理知识点半导体物理学是物理学领域中的一个重要分支，研究半导体材料及其性质与行为。
本文将介绍几个半导体物理学中的知识点，包括半导体的基本概念、载流子行为、PN结及其应用。
一、半导体的基本概念
半导体是一种介于导体和绝缘体之间的材料。
它的导电能力介于导体和绝缘体之间，可以通过控制外加电场或温度来改变其电导率。
根据能带理论，半导体材料中存在一个禁带，将价带和导带分开，如果半导体材料的价带被填满，而导带是空的，那么半导体就没有导电能力；当半导体材料的温度升高或者施加电场时，一些电子会跃迁到导带中，形成可以导电的载流子。
二、载流子行为
在半导体中，载流子是指能够输送电流的带电粒子，可以分为自由电子和空穴两种类型。
1. 自由电子：自由电子是指在半导体晶格中脱离原子束缚的电子，它具有负电荷。
在纯净的半导体中，自由电子的数量较少。
2. 空穴：空穴是指由于半导体中某个原子缺少一个电子而形成的一个正电荷，可以看作是受激发的价带上的空位。
载流子的行为受到材料的类型和掺杂等因素的影响。
三、PN结及其应用
PN结是半导体中最基本的器件之一，由P型半导体和N型半导体
的结合构成。
P型半导体中的空穴浓度较高，N型半导体中的自由电子
浓度较高，当这两种类型的半导体材料接触时，自由电子和空穴会发
生复合，形成一个耗尽区域。
PN结的特性使得它在半导体器件中有着广泛的应用，例如：
1. 整流器：利用PN结的单向导电性质，将交流电信号转换为直流
电信号。
2. 发光二极管（LED）：在PN结中注入电流可以激发电子跃迁，
从而产生光线，实现发光效果。
3. 晶体管：晶体管是一种基于PN结的三端口器件，通过调控PN
结的导电状态，实现信号放大和开关控制。
PN结的应用广泛且多样化，是现代电子技术中不可或缺的一个元件。
总结：
半导体物理学作为物理学中的重要分支，研究的是半导体材料及其
性质与行为。
本文介绍了半导体的基本概念，包括能带理论和禁带，
以及载流子行为，其中自由电子和空穴是半导体中的两种重要载流子。
此外，文章还介绍了PN结的概念及其应用领域，包括整流器、LED
和晶体管等。
通过对这些知识点的了解，可以更好地理解和应用半导
体物理学中的相关原理和技术。
