自动机与自动线实训报告
自动线应用技术实训报告
一、实训背景随着我国制造业的快速发展，自动化生产线在各个行业中的应用越来越广泛。
为了提高学生的实际操作能力和对自动线应用技术的理解，我校组织了自动线应用技术实训课程。
本次实训旨在让学生了解自动线的组成、工作原理以及在实际生产中的应用，掌握自动线的安装、调试和维护技能。
二、实训目标1. 熟悉自动线的组成及工作原理；2. 掌握自动线的安装、调试和维护技能；3. 培养学生团队合作和创新能力；4. 提高学生解决实际问题的能力。
三、实训内容1. 自动线基础知识（1）自动线的定义及分类；（2）自动线的组成及工作原理；（3）自动线的应用领域。
2. 自动线安装与调试（1）自动线安装前的准备工作；（2）自动线设备的安装；（3）自动线电气系统的安装；（4）自动线调试方法及技巧；（5）自动线性能测试及优化。
3. 自动线维护与保养（1）自动线日常维护保养；（2）自动线故障诊断及排除；（3）自动线润滑管理；（4）自动线备品备件管理。
四、实训过程1. 理论学习在实训开始前，我们对自动线基础知识进行了系统的学习，了解了自动线的定义、分类、组成、工作原理以及应用领域。
2. 实践操作在实训过程中，我们按照实训指导书的要求，进行了自动线的安装、调试和维护。
具体步骤如下：（1）自动线安装：首先，根据自动线设计图纸，准备好所需设备和工具。
然后，按照安装顺序，将设备逐个安装到位，确保安装牢固、准确。
（2）自动线调试：在设备安装完成后，进行电气系统的调试。
通过检查线路连接、设备参数设置等，确保自动线能够正常运行。
（3）自动线维护与保养：在日常生产过程中，对自动线进行定期检查和维护，发现问题及时处理。
同时，做好备品备件的管理工作。
3. 团队合作与创新能力在实训过程中，我们分组进行操作，相互协作，共同完成实训任务。
在解决实际问题的过程中，我们充分发挥了创新思维，提出了一些改进措施，提高了自动线的运行效率。
五、实训总结通过本次自动线应用技术实训，我们取得了以下成果：1. 熟练掌握了自动线的安装、调试和维护技能；2. 提高了团队合作和创新能力；3. 增强了解决实际问题的能力；4. 深入了解了自动线在实际生产中的应用。
自动生产线的实训报告
一、实训目的随着工业4.0时代的到来，自动化生产线已成为现代制造业的重要标志。
本次实训旨在通过实际操作和理论学习，使学生深入了解自动生产线的原理、结构、安装与调试过程，掌握自动生产线的基本操作技能，提高学生的实际动手能力和解决实际问题的能力。
二、实训环境本次实训在XX大学机电工程学院的自动化实验室进行，实验室配备了模块式柔性自动环形生产线实训系统（工程型），该系统集成了PLC、机器人、传感器、气动、液压、工业控制网络、电机驱动与控制、计算机、机械传动等技术领域，为实训提供了良好的平台。
三、实训原理自动生产线是利用现代自动化技术实现生产过程自动化的系统。
其基本原理是通过传感器检测生产过程中的各种信号，然后由PLC（可编程逻辑控制器）进行控制，驱动各种机械设备完成生产任务。
自动生产线具有生产效率高、产品质量稳定、生产成本低等优点。
四、实训过程1. 基础知识训练首先，我们对自动生产线的相关知识进行了系统学习，包括PLC编程、传感器应用、气动控制、液压控制、工业控制网络等。
通过学习，我们对自动生产线的原理、结构、工作流程有了初步的了解。
2. 设备安装在老师的指导下，我们按照设备说明书，对自动生产线进行安装。
包括PLC、传感器、气动元件、液压元件等设备的安装，以及设备之间的连接。
3. 气路连接气路连接是自动生产线的重要组成部分，我们学习了气路的设计、安装和调试方法。
通过实际操作，掌握了气源的选择、管路布局、气动元件的安装与调试等技能。
4. 电路设计和电路连接电路设计和电路连接是自动生产线控制系统的核心，我们学习了电路设计的基本原则、方法，以及电路元件的选用、连接和调试。
通过实际操作，掌握了电路设计、连接和调试的基本技能。
5. 程序编制和程序调试程序编制和调试是自动生产线实现自动化的关键环节，我们学习了PLC编程语言、编程方法，以及程序调试技巧。
通过实际操作，掌握了PLC编程、调试的基本技能。
6. 自动生产线联网调试在完成单个设备调试后，我们对自动生产线进行联网调试。
自动化生产线实训报告总结
自动化生产线实训报告总结自动化生产线实训报告总结在自动化生产线实训中，我深入学习了自动化生产线的运作原理和相关技术。
通过实际操作和模拟场景，我了解了自动化生产线的工作流程以及如何优化生产效率和质量。
首先，在实训中我学习了自动化生产线的组成部分。
一个典型的自动化生产线包括传送带、机械臂、传感器、PLC控制系统等。
这些设备和系统的协同工作使得生产流程能够高效、准确地进行。
其次，我学习了如何配置和设置自动化生产线。
通过对PLC控制系统的编程和参数设置，我可以实现对生产线的自动化控制。
这些设置包括传感器的灵敏度、机械臂的动作轨迹、传送带的速度等。
通过调整这些参数，我可以使生产线的工作更加高效。
另外，我还学习了自动化生产线的故障排除和维护。
在实训过程中，我遇到了一些常见的故障情况，如机械臂卡住、传送带断裂等。
通过观察和分析，我学会了如何快速定位并解决这些问题。
此外，我还学习了定期维护和保养自动化生产线的重要性，以确保其长期稳定运行。
通过这次实训，我深刻认识到自动化生产线的重要性和优势。
自动化生产线能够大大提高生产效率和产品质量，减少人力成本和误差率。
它还能够适应不同的生产需求，灵活调整生产线的工作流程和参数设置。
然而，我也意识到自动化生产线的建设和运维存在一定的挑战。
首先，自动化设备和系统的成本较高，需要公司投入一定的资金和技术支持。
其次，自动化生产线的运维和维护需要专业的技术人员，以确保其正常运行。
此外，员工的培训和适应也是一个关键问题，他们需要适应新的工作环境和操作流程。
总的来说，自动化生产线实训让我对自动化生产线有了更深入的了解和认识。
我相信随着科技的不断进步和自动化技术的发展，自动化生产线将在未来得到更广泛的应用和推广。
作为一名学习自动化技术的学生，我将继续深入研究和学习，为未来的自动化生产线建设和优化做出自己的贡献。
自动线装配实习报告
一、实习概述随着我国制造业的快速发展，自动化生产线已成为企业提高生产效率、降低成本、提升产品质量的重要手段。
为了更好地了解自动线装配过程，提高自身实践能力，我于2023年6月至8月在XX公司进行了为期两个月自动线装配实习。
在此期间，我深入了解了自动线的组成、装配流程以及调试方法，积累了丰富的实践经验。
二、实习单位及岗位实习单位：XX公司实习岗位：自动线装配工三、实习目的1. 理解自动线的组成及工作原理；2. 掌握自动线装配流程及操作规范；3. 提高动手能力及团队协作能力；4. 培养严谨的工作态度和敬业精神。
四、实习内容1. 自动线基础知识学习在实习初期，我重点学习了自动线的基本概念、组成、工作原理以及常见自动设备（如机械手、输送带、检测设备等）的功能和特点。
通过阅读相关资料、请教师傅和同事，我对自动线有了初步的认识。
2. 自动线装配实践在师傅的指导下，我参与了自动线的装配工作。
具体内容包括：（1）根据装配图纸和工艺要求，准备所需的工具、材料和设备；（2）按照装配顺序，组装各个部件，如机械手、输送带、检测设备等；（3）连接电气线路，确保各个部件正常工作；（4）调试自动线，解决装配过程中出现的问题。
3. 自动线调试与优化在装配完成后，我对自动线进行了调试和优化。
主要工作包括：（1）检查各个部件的运行状态，确保其符合设计要求；（2）调整机械手、输送带等设备的运行参数，提高生产效率；（3）优化生产线布局，减少物料搬运距离；（4）对自动线进行性能测试，确保其稳定可靠。
五、实习收获1. 专业知识提升通过实习，我对自动线的组成、工作原理、装配流程以及调试方法有了深入的了解，为今后的工作打下了坚实的基础。
2. 实践能力增强在装配过程中，我学会了使用各种工具和设备，提高了自己的动手能力。
同时，通过解决实际问题，锻炼了自己的问题分析和解决能力。
3. 团队协作能力提升在实习过程中，我与同事共同完成了装配任务，学会了与他人沟通、协作，提高了自己的团队协作能力。
自动化生产线安装与调试实训报告
自动化生产线安装与调试实训报告一、实训目的。
本次实训旨在通过对自动化生产线的安装与调试，让学员们掌握自动化设备的基本安装原理和调试方法，提高他们的实际操作能力，为将来的工作做好充分的准备。
二、实训内容。
1. 自动化生产线的组成。
自动化生产线通常由输送设备、加工设备、检测设备和控制系统等组成。
在安装与调试过程中，学员们需要了解各个设备的功能和工作原理，掌握其安装方法和注意事项。
2. 安装过程。
在安装自动化生产线时，学员们需要根据设备布局图和安装说明书进行操作，包括设备基础的测量、定位、固定和连接等工作。
同时，还需要注意安全防护措施，确保安装过程安全可靠。
3. 调试步骤。
自动化生产线的调试是整个安装过程中的重要环节，学员们需要按照设备调试手册的要求，逐步进行设备的电气连接、程序调试和设备运行测试等工作，确保设备能够正常运行。
4. 故障排除。
在调试过程中，可能会出现各种故障，学员们需要学会分析和判断故障原因，采取相应的排除措施，确保设备的正常运行。
三、实训效果。
通过本次实训，学员们不仅掌握了自动化生产线的安装与调试技能，还提高了他们的团队合作能力和解决问题的能力。
他们在实际操作中积累了丰富的经验，为将来的工作打下了坚实的基础。
四、实训总结。
自动化生产线的安装与调试是一个复杂而又重要的工作，需要学员们具备扎实的理论基础和丰富的实践经验。
通过本次实训，学员们对自动化生产线的安装与调试有了更深入的了解，为他们今后的工作奠定了坚实的基础。
五、展望。
希望通过本次实训，学员们能够更加熟练地掌握自动化生产线的安装与调试技能，为今后的工作做好充分的准备。
同时，也希望学员们能够不断学习和提高自己，为我国自动化生产线的发展做出更大的贡献。
六、致谢。
在此，特别感谢所有参与本次实训的老师和同学们的辛勤付出和积极配合，正是有了大家的共同努力，本次实训才取得了圆满成功。
同时也感谢学校领导和相关部门的支持和关心，让我们能够顺利完成这次实训任务。

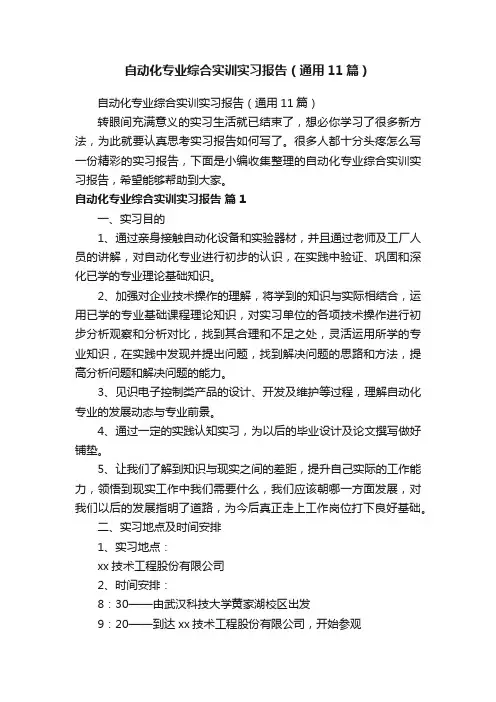

自动化专业综合实训实习报告（通用11篇）
自动化专业综合实训实习报告（通用11篇）自动化专业综合实训实习报告（通用11篇）转眼间充满意义的实习生活就已结束了，想必你学习了很多新方法，为此就要认真思考实习报告如何写了。
很多人都十分头疼怎么写一份精彩的实习报告，下面是小编收集整理的自动化专业综合实训实习报告，希望能够帮助到大家。
自动化专业综合实训实习报告篇1一、实习目的1、通过亲身接触自动化设备和实验器材，并且通过老师及工厂人员的讲解，对自动化专业进行初步的认识，在实践中验证、巩固和深化已学的专业理论基础知识。
2、加强对企业技术操作的理解，将学到的知识与实际相结合，运用已学的专业基础课程理论知识，对实习单位的各项技术操作进行初步分析观察和分析对比，找到其合理和不足之处，灵活运用所学的专业知识，在实践中发现并提出问题，找到解决问题的思路和方法，提高分析问题和解决问题的能力。
3、见识电子控制类产品的设计、开发及维护等过程，理解自动化专业的发展动态与专业前景。
4、通过一定的实践认知实习，为以后的毕业设计及论文撰写做好铺垫。
5、让我们了解到知识与现实之间的差距，提升自己实际的工作能力，领悟到现实工作中我们需要什么，我们应该朝哪一方面发展，对我们以后的发展指明了道路，为今后真正走上工作岗位打下良好基础。
二、实习地点及时间安排1、实习地点：xx技术工程股份有限公司2、时间安排：8：30——由武汉科技大学黄家湖校区出发9：20——到达xx技术工程股份有限公司，开始参观11：00——返回学校三、实习单位介绍xx技术工程股份有限公司（简称xx，CCTEC），是由中国冶金科工集团（MCC）发起设立的科技型股份制企业。
xxxx年，xx集团在美国《财富》杂志评选的世界企业500强中，排名第280位。
xx总部设在武汉，是国内最大的以连铸、板带冷轧与表面处理为特色的冶金专业化技术工程公司；xxxx年7月，xx集团宣布，xx南方合并xx，自此，xx成为xx南方的全资子公司。
2024年自动化生产线实训总结（二篇）
2024年自动化生产线实训总结本次实训是关于自动化生产线的搭建和调试实验。
通过实践操作，我深刻地体会到了自动化生产线的重要性和优势。
在实训过程中，我掌握了一些关键的技能和知识，也遇到了一些困难和挑战。
下面就这次实训进行总结和反思。
首先，自动化生产线的搭建是一个相对复杂的过程。
我们需要对不同的设备和系统进行整合和联动，确保各个环节的顺畅运行。
这需要我们具备一定的电气和机械方面的知识，以便能够理解和处理各种设备的连接和配合关系。
此外，还需要熟悉PLC编程，以便能够对各个设备进行控制和调节。
在实际操作中，我遇到了一些问题，比如设备之间的连接不稳定、PLC程序的编写错误等等。
但通过与同学和老师的讨论，我最终解决了这些问题，并成功搭建了一个完整的自动化生产线。
其次，自动化生产线的优势在于提高生产效率和产品质量。
通过自动化设备的使用，我们可以大幅度减少人力投入，降低生产成本。
而且自动化设备的操作精度高，能够大大提高产品的一致性和准确性。
在实训中，我对自动化设备的高效和准确运行有了更深刻的了解。
例如，我通过编写PLC程序，实现了对机械臂的精确运动控制，使其能够准确地抓取和放置物品。
这样不仅可以提高生产效率，还可以保证产品的质量。
在实践过程中，我还发现自动化生产线还面临一些挑战和问题。
例如，不同设备的兼容性、自动化设备的维护和故障处理等等。
这些问题需要我们具备一定的技术能力和综合素质，以便能够及时解决。
在实训中，我学到了如何调试和维修自动化设备，遇到了一些故障，并最终排除了故障。
通过实际操作和挑战，我进一步提升了自己的问题解决能力和动手能力。
最后，自动化生产线的搭建和调试实际上是一个团队合作的过程。
在实训中，我们需要与同学和老师互相配合，共同解决问题。
通过团队合作，我们可以更好地利用各人的优势和专长，提高工作效率和质量。
在实训中，我与同学们共同分工合作，互相协助，最终成功地搭建了一个自动化生产线。
这次实训给我留下了深刻的印象，也让我认识到了团队合作的重要性。
自动化生产线安装与调试实训报告
自动化生产线安装与调试实训报告一、实训目的和意义自动化生产线是现代工业生产的重要组成部分，通过实施自动化生产线的安装与调试实训，旨在使学生能够学习和掌握自动化生产线的基本原理、设备的操作和维护。
这将有助于提高学生对生产线自动化的理解和应用能力，同时也能够培养学生的实际操作能力和问题解决能力，为学生今后从事相关工作打下良好的基础。
二、实训内容本次实训主要包括自动化生产线设备的安装和调试两个方面。
1.设备安装首先，进行设备的机械安装。
按照设备的安装说明，学生需要仔细阅读说明书，并学习并使用正确的安装工具和方法，将设备的各个部件按照要求进行组装，确保设备的稳固性。
其次，进行电气安装。
学生需要学习并掌握设备电气系统的布线图和线路图，根据图纸要求将电缆正确地接入设备，并进行电源和控制信号的连接。
在安装过程中，需要注意电缆的正确接线和固定，以保证设备的正常运行。
2.系统调试完成设备安装后，学生需要对设备进行系统调试，以确保设备的正常运行。
首先，进行设备硬件的调试。
学生需要检查设备的各个部件是否正确安装，并进行必要的调整和修正，确保设备的各个运动部件正常运行。
其次，进行设备软件的调试。
学生需要学习并掌握设备的控制系统软件，根据设备的工作要求进行相应的程序编制和设置，以实现设备的自动化运行。
在软件调试过程中，学生需要仔细观察设备的运行状态，并根据需要进行相应的调整和修正，以达到预期的产品质量和生产效率。
三、实训收获通过本次实训，我收获了以下几个方面的经验和能力：1.学习和掌握了自动化生产线设备的安装和调试技巧。
在实际操作中，我学习到了安装工具的正确使用方法，并了解了设备安装过程中需要注意的事项。
同时，我还学习了设备的控制系统软件，掌握了编制和调试程序的基本方法。
2.培养了实际操作能力和问题解决能力。
在实际操作中，我需要根据设备的安装和调试过程，灵活运用所学知识，解决实际问题。
这锻炼了我的实际操作能力和问题解决能力，提高了我对自动化生产线的理解和应用能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真诚为您提供优质参考资料，若有不当之处，请指正。 0 / 30 《自动机与自动线综合实训》 项目技术报告
姓 名：谭道银 学 号：1201183134 班 级：机电1211 课程名称：自动机与自动线综合实训 指导老师：丁加军 胡天翔 提交日期： 2014年10月17日 真诚为您提供优质参考资料，若有不当之处，请指正。 概 要 亚龙YL-335B 型自动生产线实训考核装备在铝合金导轨式实训台上安装送料、加工、装配、输送、分拣等工作单元，构成一个典型的自动生产线的机械平台，系统各机构的采用了气动驱动、变频器驱动和步进（伺服）电机位置控制等技术。系统的控制方式采用每一工作单元由一台 PLC 承担其控制任务，各PLC之间通过RS485串行通讯实现互连的分布式控制方式。 真诚为您提供优质参考资料，若有不当之处，请指正。 目录 第一章 装配单元结构组成 .................................................................................................... 1
1.1 简易料仓 ................................................... 0 1.2 工料机构 ................................................... 1 1.3 回转台物料台 ............................................... 2 1.4 装配机械手 ................................................. 3 1.5 半成品工件的定位机构 ....................................... 3 1.6 电磁阀组 ................................................... 4 1.7 装配单元的组成 ............................................. 4
第二章 装配单元控制系统警示灯、传感器 .................................................................... 6
2.1 警示灯种类 .................................................. 6 2.2 传感器种类及选择 ............................................ 7 第三章 装配单元气动系统 .................................................................................................... 9 3.1 装配单元的气动元件 .......................................... 9 3.1.1 气动摆台 ................................................. 9 3.1,2 导向气缸 ................................................ 10 3.1.3 气源处理的必要性 ........................................ 10 3.2 气动控制回路............................................... 10 第四章 装配单元PLC控制系统 ......................................................................................... 12 4.1 输入输出分配表 ............................................. 12 4.2 PLC外部接线图.............................................. 13 4.3 PLC梯形图.................................................. 14 第五章 装配单元人机界面 ................................................................................................. 20 5.1 人机界面设计 ............................................... 20 第六章 装配单元安装与调试 ............................................................................................... 21 6.1 生产工艺流程 ............................................... 22 6.2 调试运行 .................................................. 223 个人总结........................................................... 24 致谢............................................................... 25 参考文献........................................................... 26 附录............................................................... 27 真诚为您提供优质参考资料，若有不当之处，请指正。 第一章 装配单元结构组成 1.1简易料仓 简易料仓是由塑料圆棒加工而成，它直接插装在供料机构的连接孔中，并在顶端放置加强金属环，用以防止空心塑料圆柱的破损。物料竖直放入料仓的空心圆柱内，由于二者之间有一定的间隙，使其能在重力作用下自由下落。 为了能对料仓缺料时即时报警，在料仓的外部安装漫反射光电传感器（CX-441型），并在料仓塑料圆柱上纵向铣槽，以使光电传感器的红外光斑能可靠照射到被检测的物料上。料仓中的物料外型一致，但颜色分为黑色和白色，光电传感器的灵敏度调整应以能检测到黑色物料为准则。
图1-1 简易料仓结构图 1.2供料机构 它的动作过程是由上下位置安装，水平动作的两直线气缸在PLC的控制下完成的。其初始位置是：上面的气缸处于活塞杆缩回位置，而下面的气缸则处于活塞杆伸出位置，从而使重力下落的物料被阻挡，因此称为挡料气缸。系统上电并正常运行后，当回转物料台旁的光电传感器检测到当回转物料台需要物料时，上面的气缸在电磁阀的作用下活塞杆伸出，把次下层的物料顶住，使其不能下落，故上面的气缸又称为顶料气缸。这时，挡料气缸活塞杆缩回，物料掉入回转物料台的料盘中,然后挡料气缸复位伸出，顶料气缸缩回，次下层物料下落，为下一次分料作好准备。在两直线气缸上均装有检测活塞杆伸出与缩回到位的磁性开真诚为您提供优质参考资料，若有不当之处，请指正。 1 / 30 关，用于动作到位检测，当系统正常工作并检测到活塞磁钢的时候，磁性开关的红色指示灯点亮，并将检测到的信号传送给控制系统的PLC。
1.3 回转物料台 该机构由气动摆台和料盘构成，气动摆台驱动料盘旋转180度，并将摆动到位信号通过磁性开关传送给PLC，在PLC的控制下，实现有序，往复循环动作。
图1-2 回转物料台的结构 回转物料台的主要器件是气动摆台，它是由直线汽缸驱动齿轮齿条实现回转运动，回转角度能在0—90度和0—180度之间任意可调，而且可以安装磁性开关，检测旋转到位信号，多用于方向和位置需要变换的机构。 本站所使用的气动摆台的摆动回转角度能在0—180度范围任意可调。当需要调节回转角度或调整摆动位置精度时，应首先松开调节螺杆上的反扣螺母，通过旋入和旋出调节螺杆，从而改变回转凸台的回转角度，调节螺杆1和调节螺杆2分别用于左旋和右旋角度的调整。当调整好摆动角度后，应将反扣螺母与基体反扣锁紧，防止调节螺杆松动。造成回转精度降低。 回转到位的信号是通过调整气动摆台滑轨内的2个磁性开关的位置实现的，是调整磁性开关位置的示意图。磁性开关安装在气缸体的滑轨内，松开磁性开关的紧定螺丝，磁性开关就可以沿着滑轨左右移动。确定开关位置后，旋紧紧定螺丝，即可完成位置的调整。
1.4 装配机械手 装配机械手是整个装配单元的核心。当装配机械手正下方的回转物料台上有物料，且半成品工件定位机构传感器检测到该机构有工件的情况下，机械手从初始状态开始执行装配操作过程。装配机械手整体外形。 装配机械手装置是一个三维运动的机构，它由水平方向移动和竖直方向移动的2个导杆气缸和气动手指组成。 真诚为您提供优质参考资料，若有不当之处，请指正。 2 / 30 图1-3 装配机械手的整体外形 导杆气缸：该气缸由直线运动气缸带双导杆和其它附件组成。 安装支架用于导杆导向件的安装和导杆气缸整体的固定，连接件安装板用于固定其它需要连接到该导杆气缸上的物件，并将两导杆和直线汽缸活塞杆的相对位置固定，当直线气缸的一端接通压缩空气后，活塞被驱动作直线运动，活塞杆也一起移动，被连接件安装板固定到一起的两导杆也随活塞杆伸出或缩回，从而实现导杆气缸的整体功能。安装在导杆末端的行程调整板用于调整该导杆气缸的伸出行程。具体调整方法是松开行程调整板上的紧定螺钉，让行程调整板在导杆上移动，当达到理想的伸出距离以后，再完全锁紧紧定螺钉，完成行程的调节。 PLC驱动与竖直移动气缸相连的电磁换向阀动作，由竖直移动带导杆气缸驱动气动手指向下移动，到位后，气动手指驱动手爪夹紧物料，并将夹紧信号通过磁性开关传送给PLC，在PLC控制下，竖直移动气缸复位，被夹紧的物料随气动手指一并提起，离开当回转物料台的料盘，提升到最高位后，水平移动气缸在与之对应的换向阀的驱动下，活塞杆伸出，移动到气缸前端位置后，竖直移动气缸再次被驱动下移，移动到最下端位置，气动手指松开，经短暂延时，竖直移动气缸和水平移动气缸缩回，机械手恢复初始状态。 在整个机械手动作过程中，除气动手指松开到位无传感器检测外，其余动作的到位信号检测均采用与气缸配套的磁性开关，将采集到的信号输入PLC，由PLC输出信号驱动电磁阀换向，使由气缸及气动手指组成的机械手按程序自动运行。
