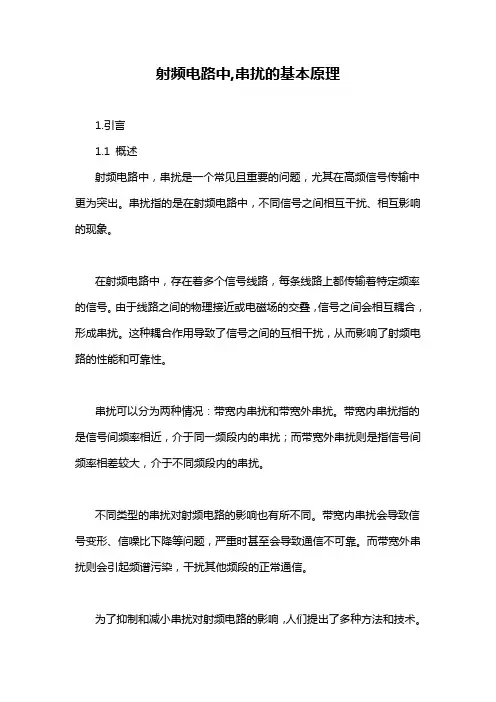

射频电路中,串扰的基本原理
射频电路中,串扰的基本原理1.引言1.1 概述射频电路中，串扰是一个常见且重要的问题，尤其在高频信号传输中更为突出。
串扰指的是在射频电路中，不同信号之间相互干扰、相互影响的现象。
在射频电路中，存在着多个信号线路，每条线路上都传输着特定频率的信号。
由于线路之间的物理接近或电磁场的交叠，信号之间会相互耦合，形成串扰。
这种耦合作用导致了信号之间的互相干扰，从而影响了射频电路的性能和可靠性。
串扰可以分为两种情况：带宽内串扰和带宽外串扰。
带宽内串扰指的是信号间频率相近，介于同一频段内的串扰；而带宽外串扰则是指信号间频率相差较大，介于不同频段内的串扰。
不同类型的串扰对射频电路的影响也有所不同。
带宽内串扰会导致信号变形、信噪比下降等问题，严重时甚至会导致通信不可靠。
而带宽外串扰则会引起频谱污染，干扰其他频段的正常通信。
为了抑制和减小串扰对射频电路的影响，人们提出了多种方法和技术。
例如，设计合理的电路布局和线路走向可以有效降低串扰的产生；合理选择线路材料和导线屏蔽等手段也能起到抑制串扰的作用。
此外，通过滤波器和隔离器等电路元件的使用，还可以对串扰信号进行滤除和分离，从而保证射频电路的正常工作。
本文将从串扰的定义和分类入手，深入探讨串扰的产生原理，并分析串扰对射频电路性能的影响。
同时，还将介绍一些串扰抑制的有效方法和技术，旨在帮助读者更好地理解和应对射频电路中的串扰问题。
文章结构的设计旨在清晰地呈现射频电路中串扰的基本原理。
本文将按照以下结构展开内容：1. 引言1.1 概述引言部分将简要介绍射频电路和串扰的概念，引起读者的兴趣，并说明射频电路中串扰问题的重要性和现实意义。
1.2 文章结构在本节，我们将详细介绍文章的结构，以帮助读者更好地理解和跟随文章的内容。
1.3 目的目的部分将明确本文的目标，即解释射频电路中串扰的基本原理，并提供一些串扰抑制方法的实用建议。
2. 正文2.1 串扰的定义和分类正文的第一部分将全面介绍串扰的概念，包括定义、分类和常见的串扰类型。
以太网测试方法与指标
在企业网络环境下，以太网测试主要包括吞吐量、延迟、丢包率、抖动等指标。测试时 需要模拟企业实际业务流量，如ERP、CRM、邮件系统等，以评估以太网在真实场景
下的性能表现。
云服务提供商的以太网测试案例
总结词
详细描述
云服务提供商的以太网测试案例主要关注高 可用性和可扩展性，以满足大量用户的需求。
测试方法与指标的重要性
重要性
以太网测试方法和指标是评估网 络性能和诊断问题的关键工具， 有助于提高网络的稳定性和可靠 性。
测试方法
常见的以太网测试方法包括吞吐 量测试、延迟测试、丢包率测试 等，这些方法可用于评估网络连 接的性能。
指标
以太网测试的指标包括吞吐量、 延迟、丢包率、抖动等，这些指 标可帮助我们了解网络连接的质 量和可靠性。
05
以太网测试实践
测试环境搭建
01
02
03
确定测试需求
明确测试目的、测试范围 和测试标准，以便选择合 适的测试设备和工具。
配置网络设备
根据测试需求，配置以太 网交换机、路由器、终端 设备等网络设备，确保设 备正常运行。
搭建测试环境
根据测试需求和网络设备 配置，搭建测试环境，包 括网络拓扑、IP地址分配、 设备连接等。
协议分析仪
协议解析与诊断
协议分析仪可以对以太网中的数 据包进行深度解析，帮助用户了 解网络中各个协议的运行状况，
发现潜在问题。
流量监控与审计
协议分析仪可以实时监控网络流量， 对流量进行统计和分析，提供流量 报告和审计功能。
支持多种协议
协议分析仪不仅支持以太网协议， 还可以测试其他协议，如FTP、 SMTP等。
以太网测试方法与指
• 引言 • 以太网测试方法 • 以太网性能指标 • 以太网测试工具 • 以太网测试实践 • 案例分析
使用Allegro SI分析串扰
使用Allegro SI分析串扰1 概要高速电路板在进行信号完整性分析的时候，和反射一起的串扰噪声的影响也必须考虑。
本文将介绍串扰噪声的理论基础及如何使用Allegro PCB SI对串扰进行分析：2 所谓串扰噪声※ Aggressor 入侵网络※ Victim 受害网络众所周知，信号传输线路周围有电磁场发生。
当有多个传输线并行布线时，各自的电磁场互相作用、信号间的能量相互作用产生的信号波动。
我们称为串扰噪声。
引起串扰噪声的原因、与耦合电容(互感电容) 与耦合电感(互感电感)是密切相关的。
互容是引起串扰的一个重要因素,互容是两导体间简单的电场耦合,这种耦合在电路模型中以互容的形式表现出来。
互容将产生一个与入侵线上电压变换率成正比的噪声电流到受害线：互感是受到Aggressor导线上电流产生的电磁场的影响，在静止的Victim导线上产生感应电流的现象。
感应电流一部分向Victim导线的近端（驱动器方向）产生正向的近端串扰，同时一部分感应电流流向Victim导线的远端（接受器方向）产生反向的远端串扰。
这种现象很容易让人联想到，传输线路像一条平静的河面,电场像水，信号像船，传输线路的耦合程度像岸堤的高度（高的岸堤耦合就弱）、波浪的大小表示串扰噪声的大小。
A河,B河,C河的3个河排列流动的时候、考虑如果当船沿着正中的B河前进。
船前进的话水被推到前方、前方的波浪比较激烈（这个和远端串扰对应）。
船后方、是与船一起伸长的航迹。
（这个和近端串扰对应。
）如果B河发生了的波浪、会流向岸堤内的A河。
另一方面、波浪不易进入岸堤高的C河，而产生波浪。
试着考虑如果在这里，船前进的速度变化了，船的速度上升的话根据船的前进发生的波浪将变得更大、作为结果A 河的波浪也变大。
其次，试着考虑B河和并行流的距离长的情况、并行流的距离长、那么流入的水也就多、作为结果A河的波浪变得大。
上面是串扰噪声一个形象的概述，下面我们就用模拟的方法去确认串扰噪声的行为。
基带传输系统中码间串扰产生的原因
基带传输系统中码间串扰产生的原因引言：基带传输系统是一种将数字信号直接传输到传输介质上的通信系统。
在基带传输过程中，码间串扰是一种常见的干扰现象。
本文将探讨码间串扰产生的原因，并对其影响和解决方法进行分析。
一、码间串扰的定义和影响码间串扰是指在基带传输系统中，由于信号之间存在相互干扰，导致接收端无法正确解码的现象。
码间串扰会导致接收信号的错误和失真，影响通信系统的可靠性和性能。
二、码间串扰产生的原因1. 信号传输路径干扰：当多个信号在传输路径上同时存在时，它们之间会相互干扰，产生码间串扰。
例如，在同一传输介质上同时传输多个信号时，它们之间的相互作用会导致码间串扰。
2. 传输介质特性差异：不同传输介质对信号的传输特性有所差异，如传输速度、传输延迟等。
当多个信号同时传输在不同的介质上时，由于介质特性的差异，会产生码间串扰。
3. 邻近信号干扰：当多个信号在时间上或频率上非常接近时，它们之间会相互干扰，产生码间串扰。
例如，在频分多路复用系统中，多个信号被调制到不同的频率上进行传输，但相邻频率之间会产生串扰。
4. 信号功率差异：当多个信号的功率差异较大时，功率较大的信号会对功率较小的信号产生干扰，导致码间串扰。
这种干扰主要发生在采用非线性调制方式的系统中。
5. 时钟抖动：时钟抖动是指时钟信号的不稳定性，会导致码间串扰。
当时钟信号抖动较大时，信号传输的时序会出现偏差，从而引起码间串扰。
三、码间串扰的影响码间串扰会对基带传输系统的性能产生负面影响，主要表现在以下几个方面：1. 误码率增加：码间串扰会导致接收信号的错误和失真，增加系统的误码率。
当误码率过高时，会影响通信系统的可靠性和传输质量。
2. 传输距离受限：码间串扰会限制基带传输系统的传输距离，使信号传输的距离受到限制。
这是因为码间串扰会随着传输距离的增加而增强，导致信号的质量下降。
3. 频带利用率下降：码间串扰会占用信号的频带资源，降低频带利用率。
这是因为码间串扰会使接收信号的频谱发生变化，增加了信号之间的重叠，从而降低了频带利用率。

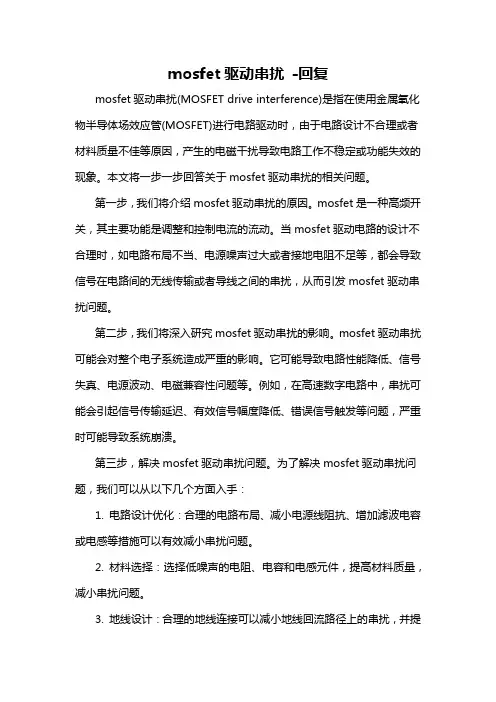

mosfet驱动串扰 -回复
mosfet驱动串扰-回复mosfet驱动串扰(MOSFET drive interference)是指在使用金属氧化物半导体场效应管(MOSFET)进行电路驱动时，由于电路设计不合理或者材料质量不佳等原因，产生的电磁干扰导致电路工作不稳定或功能失效的现象。
本文将一步一步回答关于mosfet驱动串扰的相关问题。
第一步，我们将介绍mosfet驱动串扰的原因。
mosfet是一种高频开关，其主要功能是调整和控制电流的流动。
当mosfet驱动电路的设计不合理时，如电路布局不当、电源噪声过大或者接地电阻不足等，都会导致信号在电路间的无线传输或者导线之间的串扰，从而引发mosfet驱动串扰问题。
第二步，我们将深入研究mosfet驱动串扰的影响。
mosfet驱动串扰可能会对整个电子系统造成严重的影响。
它可能导致电路性能降低、信号失真、电源波动、电磁兼容性问题等。
例如，在高速数字电路中，串扰可能会引起信号传输延迟、有效信号幅度降低、错误信号触发等问题，严重时可能导致系统崩溃。
第三步，解决mosfet驱动串扰问题。
为了解决mosfet驱动串扰问题，我们可以从以下几个方面入手：1. 电路设计优化：合理的电路布局、减小电源线阻抗、增加滤波电容或电感等措施可以有效减小串扰问题。
2. 材料选择：选择低噪声的电阻、电容和电感元件，提高材料质量，减小串扰问题。
3. 地线设计：合理的地线连接可以减小地线回流路径上的串扰，并提高系统的抗干扰能力。
4. 电磁屏蔽：使用电磁屏蔽材料或进行电磁屏蔽设计，可以有效避免mosfet驱动串扰问题。
5. 电源设计：稳定而低噪声的电源设计可以减小电源引入的串扰。
第四步，我们将介绍如何预防mosfet驱动串扰问题。
预防是比修复更为重要的措施。
我们应该在电路设计的早期阶段就要认识到这个问题，并采取相应的预防措施。
例如，合理的电路划分与分区、优化的线路布局、适当的电源过滤设计等，都是预防mosfet驱动串扰问题的重要措施。
通道间串扰测试方法
通道间串扰测试方法通道间串扰是信号传输过程中常见的问题，它会影响信号的完整性和传输质量。
为了确保通信系统的稳定性和可靠性，进行通道间串扰测试显得尤为重要。
本文将为您详细介绍通道间串扰测试的方法。
一、通道间串扰的定义通道间串扰是指在一个通信系统中，由于信号通道之间的相互影响，导致信号在传输过程中出现失真或错误的现象。
这种串扰会影响通信系统的性能，降低信号的传输质量。
二、通道间串扰测试的目的1.评估通信系统的性能：通过测试通道间串扰，可以评估通信系统在实际应用中的性能，确保其满足设计要求。
2.发现和解决问题：通过测试，可以发现系统中存在的串扰问题，为后续的优化和改进提供依据。
3.提高信号传输质量：通过降低通道间串扰，可以提高信号的传输质量，保证通信系统的稳定性和可靠性。
三、通道间串扰测试方法1.频谱分析仪法频谱分析仪法是一种常见的通道间串扰测试方法。
测试过程中，将频谱分析仪接入待测系统的信号通道，测量信号在各个频段的功率。
通过对比不同频段的功率，可以评估通道间串扰的程度。
2.网络分析仪法网络分析仪法主要用于测试通道间的幅度和相位特性。
测试时，将网络分析仪连接到待测系统的信号通道，测量通道间的幅度和相位差。
通过分析这些参数，可以评估通道间串扰的情况。
3.误码率测试法误码率测试法是一种直接评估通道间串扰对信号传输质量影响的方法。
测试过程中，向待测系统发送一定速率的信号，同时监测接收端的误码率。
通过比较不同通道的误码率，可以判断通道间串扰的程度。
4.时域反射法时域反射法（TDR）是一种基于时域的测试方法。
通过向待测系统发送脉冲信号，测量信号在通道中的反射和传输特性。
分析反射波形，可以判断通道间串扰的情况。
四、测试注意事项1.测试环境：确保测试环境符合要求，避免外部干扰对测试结果产生影响。
2.测试设备：选择合适的测试设备，确保测试设备的性能和精度。
3.信号源：选择合适的信号源，确保信号的稳定性和纯净度。
4.数据分析：对测试数据进行详细分析，找出通道间串扰的规律和原因。
码间串扰产生的原因
码间串扰产生的原因随着通信技术的发展，网络已经成为了我们生活中不可或缺的一部分。
在日常生活中，我们经常使用网络进行信息的传递，而网络传输的信息往往需要进行编码和解码。
然而，由于种种原因，网络传输过程中可能会出现码间串扰的问题，导致信息传输出现错误。
那么，究竟是什么原因导致了码间串扰的出现呢？本文将对此进行详细的探讨。
一、码间串扰的定义和表现首先，我们需要了解什么是码间串扰。
在数字通信中，码间串扰是指相邻码元之间的干扰，导致接收端无法正确识别码元，从而出现误码。
这种干扰可能来自于同一信号的不同部分，或者来自于不同信号之间的干扰。
在数字通信中，码间串扰往往表现为信号波形的畸变，使得接收端无法正确解码，从而导致误码率的升高。
二、码间串扰的原因码间串扰的出现可能有多种原因，其中一些主要原因如下：1. 信号传输距离过长在信号传输过程中，信号会受到各种干扰，例如衰减、散射等。
当信号传输距离过长时，信号的强度会逐渐减弱，从而使得信号受到的干扰变得更加明显。
这种干扰可能来自于同一信号的不同部分，或者来自于其他信号的干扰，从而导致码间串扰的出现。
2. 信号带宽过窄信号的带宽是指信号中包含的频率范围。
当信号的带宽过窄时，信号的频谱会出现很多高频分量，从而使得信号更加容易受到干扰。
这种干扰可能来自于同一信号的不同部分，或者来自于其他信号的干扰，从而导致码间串扰的出现。
3. 信号码元间隔过小在数字通信中，码元是指信号中的基本单位，通常由一组二进制位表示。
当码元间隔过小时，信号波形中的码元会相互干扰，从而导致码间串扰的出现。
此时，即使接收端能够正确识别码元，也可能无法正确解码，从而导致误码率的升高。
4. 信号功率过大或过小在数字通信中，信号功率是指信号中包含的能量。
当信号功率过大或过小时，信号会更容易受到干扰，从而导致码间串扰的出现。
例如，当信号功率过大时，信号可能会引起相邻信号的干扰；而当信号功率过小时，信号可能会被其他信号的干扰所掩盖，从而无法正确识别。
以太网的介绍和原理
以太网(Ethernet)指的是由Xerox公司创建并由Xerox、Intel和DEC公司联合开发的基带局域网规范。
以太网络使用CSMA/CD(载波监听多路访问及冲突检测技术)技术，并以10M/S的速率运行在多种类型的电缆上。
以太网与IEEE802·3系列标准相类似。
它不是一种具体的网络，是一种技术规范。
以太网是当今现有局域网采用的最通用的通信协议标准。
该标准定义了在局域网（LAN）中采用的电缆类型和信号处理方法。
以太网在互联设备之间以10~100Mbps 的速率传送信息包，双绞线电缆10 Base T以太网由于其低成本、高可靠性以及10Mbps的速率而成为应用最为广泛的以太网技术。
直扩的无线以太网可达11Mbps，许多制造供应商提供的产品都能采用通用的软件协议进行通信，开放性最好。
快速以太网目前在局域网中占主导地位，是速度为100Mb/s有广播式网络，两者从结构到功能基本相同，只是在速度上具有优势。
以太网的分类和发展一、标准以太网开始以太网只有10Mbps的吞吐量，使用的是CSMA／CD（带有碰撞检测的载波侦听多路访问）的访问控制方法，这种早期的10Mbps以太网称之为标准以太网。
以太网主要有两种传输介质，那就是双绞线和同轴电缆。
所有的以太网都遵循IEEE 802.3标准，下面列出是IEEE 802.3的一些以太网络标准，在这些标准中前面的数字表示传输速度，单位是“Mbps”，最后的一个数字表示单段网线长度（基准单位是100m），Base表示“基带”的意思，Broad代表“带宽”。
·10Base－5 使用粗同轴电缆，最大网段长度为500m，基带传输方法；·10Base－2 使用细同轴电缆，最大网段长度为185m，基带传输方法；·10Base－T 使用双绞线电缆，最大网段长度为100m；· 1Base－5 使用双绞线电缆，最大网段长度为500m，传输速度为1Mbps；·10Broad－36 使用同轴电缆（RG－59／U CATV），最大网段长度为3600m，是一种宽带传输方式；·10Base－F 使用光纤传输介质，传输速率为10Mbps；二、快速以太网随着网络的发展，传统标准的以太网技术已难以满足日益增长的网络数据流量速度需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以太网串扰值的影响因素分析
摘要：工业以太网在工业计算机组网中应用广泛。
通过实际测试对以太网串扰
值的影响因素进行分析，结果表明：劣质线缆、连接器线对错误、以及线缆弯曲
半径过小会导致以太网串扰值不合格。
关键词：以太网；串扰值；电缆
1 引言
工业以太网因其传输速率快，数据传输量高，受到广泛应用。
由于电缆受线路走向和工
作环境影响，工业以太网传输线路的串扰问题较为明显。
采用FLUKE DTX1800测试仪测试过
程中常出现线缆串扰值不合格的现象。
串扰过大将导致传输速率的下降，网络频繁掉线等后果，影响工业生产中智能设备的数据传输交换。
本文主要探究工业以太网串扰值的影响因素，并对线缆布线进行优化，排除线缆串扰值不合格的现象。
2 工业以太网串扰(NEXT/FEXT)测量原理及方式
2.1 工业以太网串扰(NEXT/FEXT)测量原理
工业以太网中的串扰(NEXT/FEXT)利用FLUKE DTX1800网络分析仪进行测试。
其测试原理
是FLUKE DTX1800测试仪从一个线对发送信号，当其沿电缆传送时，测试仪在同一侧相邻线
对上捕捉的串扰分量。
测量原理如图1所示。
以太网发送和接受数据是同步的，所以NEXT
值是当接受和发送数据同时进行时产生的干扰信号。
它表示传送信号与干扰信号的比值，单
位为dB，dB值越大也就是NEXT值越小。
由图8/中可知，随着弯曲半径的增加，NEXT的dB值有先增加后减小，最终趋于稳定。
线缆在弯曲时，弯曲的线对出现不同程度的拉伸现象，其绞距发生变化，改变线缆的NEXT 值。
过度弯曲破坏线缆的绝缘性能，影响到线缆串扰NEXT的dB值。
4 结论
在工业以太网布线时要严格执行布线标准和接线标准，减少线缆弯曲，采用水平布线，
如遇困难地段，采用弯曲半径较大的路径进行布线。
安装布线过程中，遵循如下的预防措施：
1 .将电缆线对拆开进行连接器或配线架上安装时，将非双绞的部分尽量缩短。
2. 在做线对连接时，要注意线对接线正确。
3. 不要将电缆转硬弯或打结，电缆弯曲半径不低于电缆直径的8倍。
4. 在安装过程中不要踩踏电缆或过紧地捆绑电缆线。
以上四点对工业以太网布线进行优化，保证工业以太网的布线质量，减少了NEXT值，同时提高网络数据的传输速度和减少了数据丢失率，提高了工业以太网的稳定性。
参考文献
[1]李胜海, 杨桥新. 网络线缆分析仪近端串扰的校准研究[J]. 电子产品可靠性与环境试验, 2011, 29(5):54-57.
[2]FLUKE DTX 系列电缆认证分析仪用户手册说明书，文献编号PN 2142212.
[3]杨云江. 综合布线系统测试技术与Fluke测试报告分析[J]. 贵州大学学报(自然科学版), 2004, 21(04):411-415.
[4]邵秀琴, 袁华侠. 数字通信用水平对绞电缆NEXT的影响因素[J]. 光纤与电缆及其应用技术, 2012(5):30-32.。
