浅谈时间继电器的图形符号的正确识读
时间继电器图形符号
在自动控制系统中，有时需要继电器在接收到信号后不立即动作，而是在动作和输出控制信号之前延迟一段时间，以达到按时间控制的目的。
时间继电器可以实现此功能。
时间继电器可分为电磁型，空气阻尼型（气囊型），晶体管型，单片机控制型等。
空气阻尼时间继电器的延时是通过空气阻尼原理获得的/空气阻尼时间继电器由电磁机构，延时机构和接触系统组成。
有两种延迟模式：开机延迟和关机延迟。
下电延时型的结构和工作原理如下图所示：线圈1通电时，电枢3和推板5被铁芯2吸引，上微动开关4按下，从而使上部微动开关的触点迅速改变。
同时，与气室10中的橡胶膜9连接的活塞杆6也快速向下移动，从而驱动杆7的左端快速向上移动。
微动开关14的常开触点将立即闭合，而常闭触点将立即断开。
当线圈断电时，微动开关4将迅速复位，并且与气室10中的橡胶膜9相连的活塞杆6也将在弹簧8的作用下向上移动。
由于橡胶膜下的空气稀薄并形成负压，起到阻尼空气的作用。
因此，活塞杆只能缓慢向上移动。
移动速度取决于进气孔12的大小，并可以通过调节螺钉11进行调节。
经过一段时间的延迟后，活塞13可以移动到顶端，并通过控制杆7按下开关14以使活塞13常开触点打开，常闭触点延迟关闭。
时间继电器的图形符号和文本符号如下图所示。
根据延迟模式，可分为通电延迟型时间继电器和断电延迟型时间继电器。
对于通电延迟型时间继电器，当线圈通电时，延迟的动态闭合触点需要在闭合之前延迟一段时间，而延迟的动态断开触点需要在断开之前延迟一段时间。
当线圈断电时，延迟的动态闭合触点将快速断开，延迟的动态断开触点将快速闭合。
对于断电延迟型时间继电器，当线圈通电时，延迟的动态闭合触点迅速闭合，而延迟的动态断开触点迅速断开。
当线圈断电时，延迟的动态闭合触点需要延迟一段时间才能断开，而延迟的动态断开触点需要延迟一段时间才能再次闭合。
采用时间继电器的类型控制原理动物会及其图形符号
采用时间继电器的类型控制原理动物会及其图形符号在电气原理图上，一般通用标准为：KM表示接触器、KＡ表示继电器、KT表示延时继电器。
延时继电器又分通电延时和断电延时，通电延时和断电延时在文字上是一样的，都是KT，但符号不同。
时间继电器：一种从得到输入信号（线圈的通电或断电）开始，经过一个预先设定的延时后才输出信号（触点的闭合或断开）的继电器。
根据延时方式的不同，可分为通电延时继电器和断电延时继电器。
通电延时继电器接受输入信号后，延迟一定的时间输出信号才发生变化。
而当输入信号消失后，输出信号瞬时复位。
断电延时继电器接受输入信号后，瞬时产生输出信号。
而当输入信号消失后，延迟一定的时间输出信号才复位。
时间继电器的延时断开原理：
当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是，活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
各种继电器图形符号与作用、特点之欧阳音创编
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
各种继电器图形符号及其作用、特点之欧阳歌谷创作

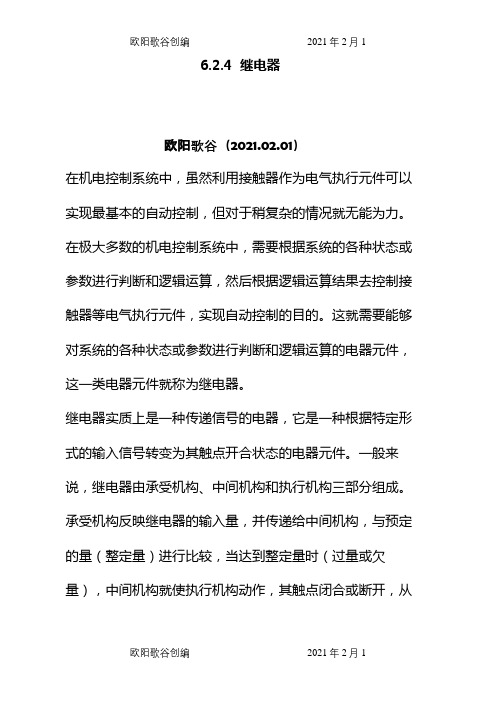

6.2.4 继电器欧阳歌谷（2021.02.01）在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
各种继电器图形符号与作用、特点之欧阳家百创编

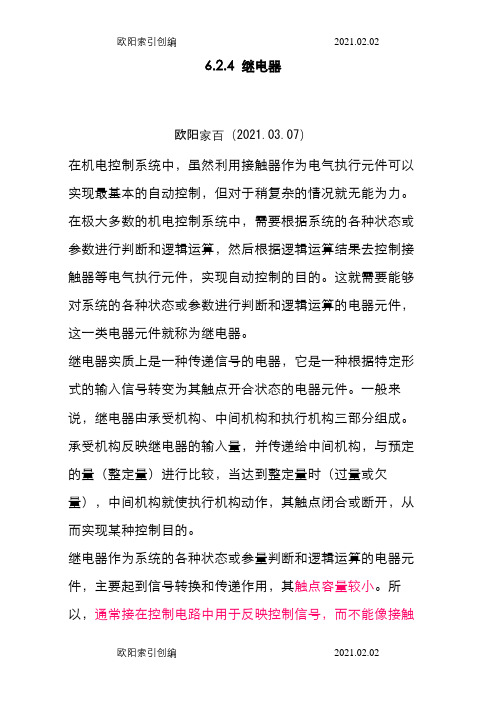

6.2.4 继电器欧阳家百（2021.03.07）在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
