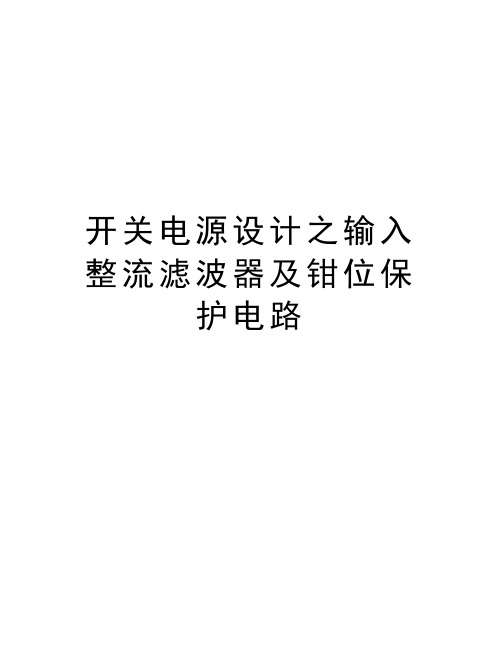

开关电源设计之输入整流滤波器及钳位保护电路教程文件
开关电源设计之输入整流滤波器及钳位保护电路输入整流桥的选择1)整流桥的导通时间与选通特性50Hz交流电压经过全波整流后变成脉动直流电压u1，再通过输入滤波电容得到直流高压U1。
在理想情况下，整流桥的导通角本应为180°(导通范围是从0°～180°)，但由于滤波电容器C的作用，仅在接近交流峰值电压处的很短时间内，才有输入电流流经过整流桥对C充电。
50Hz交流电的半周期为 10ms，整流桥的导通时间tC≈3ms，其导通角仅为54°(导通范围是36°～90°)。
因此，整流桥实际通过的是窄脉冲电流。
桥式整流滤波电路的原理如图1(a)所示，整流滤波电压及整流电流的波形分别如图l(b)和(c)所示。
最后总结几点：(1)整流桥的上述特性可等效成对应于输入电压频率的占空比大约为30%。
(2)整流二极管的一次导通过程，可视为一个“选通脉冲”，其脉冲重复频率就等于交流电网的频率(50Hz)。
(3)为降低开关电源中500kHz以下的传导噪声，有时用两只普通硅整流管(例如1N4007)与两只快恢复二极管(如FR106)组成整流桥，FRl06的反向恢复时间trr≈250ns。
2)整流桥的参数选择隔离式开关电源一般采用由整流管构成的整流桥，亦可直接选用成品整流桥，完成桥式整流。
全波桥式整流器简称硅整流桥，它是将四只硅整流管接成桥路形式，再用塑料封装而成的半导体器件。
它具有体积小、使用方便、各整流管的参数一致性好等优点，可广泛用于开关电源的整流电路。
硅整流桥有4个引出端，其中交流输入端、直流输出端各两个。
硅整流桥的最大整流电流平均值分0.5～40A等多种规格，最高反向工作电压有50～1000V等多种规格。
小功率硅整流桥可直接焊在印刷板上，大、中功率硅整流桥则要用螺钉固定，并且需安装合适的散热器。
整流桥的主要参数有反向峰值电压URM(V)，正向压降UF(V)，平均整流电流Id(A)，正向峰值浪涌电流IFSM(A)，最大反向漏电流IR(μA)。
滤波电路解析
整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无涯滤波的主要形式有电容滤波、电感滤波和复式滤波（包括倒L型、LC滤波、LCπ型滤波等）。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
脉动系数（S)＝输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1.57，全波整流桥式整流的输出电压的脉动系数S≈0.67。
对于全波和格式整流电路采用C型滤波电路后，其脉动系数S=1/(4(RLC/T-1)。
（To整流输出的直流动电压的周期。
）电阻滤波电路RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
如图1（B）RC滤波电路。
若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=（1/ωC2R）S。
由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。
在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就好。
而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。
这种电路一般用于负载电流比较小的场合。
电感滤波电路根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。
因为电容器C对直流开路，对交流阻抗小，所以C 并联在负载两端。
电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。
并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在电容器中。
而当输入电压降低时，电容两端电压以指数规律放电，就可以把存储的能量释放出来。
滤波电容及计算选取
一、什么是滤波电容安装在整流电路两端用以降低交流脉动波纹系数提升高效平滑直流输出的一种储能器件，通常把这种器件称其为滤波电容。
由于滤波电路要求储能电容有较大电容量。
所以，绝大多数滤波电路使用电解电容。
电解电容由于其使用电解质作为电极（负极）而得名。
电解电容的一端为正极，另一端为负极，不能接反。
正极端连接在整流输出电路的正端，负极连接在电路的负端。
在所有需要将交流电转换为直流电的电路中，设置滤波电容会使电子电路的工作性能更加稳定，同时也降低了交变脉动波纹对电子电路的干扰。
滤波电容在电路中的符号一般用“C“表示，电容量应根据负载电阻和输出电流大小来确定。
当滤波电容达到一定容量后，加大电容容量反而会对其他一些指标产生有害影响。
二、滤波电容的特点1、温升低谐波滤波器回路由电容器串联电抗器组成，在某一谐波阶次形成最低阻抗，用以吸收大量谐波电流，电容器的质量会影响谐波滤波器的稳定吸收效果，电容器的使用寿命跟温度有很大的关系，温度越高寿命越低，滤波全膜电容器具有温升低等特点，可以保证其使用寿命。
2、损耗低介质损耗角正切值（tgδ）：≤0.0003。
3、安全性符合GB、IEC标准，内部单体电容器均附装保护装置；当线路或单体电容器发生异常时，该保护装置将会立即动作，自动切断电源，以防二次灾害的发生。
附装放电电阻，可确保用电及维护保养之安全。
外壳采用钢板冲压而成，内外部涂上耐候性良好之高温烤漆安全性特高。
4、便捷性体积小且重量轻，搬运安装极为方便。
三、滤波电容的作用滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
而且对于精密电路而言，往往这个时候会采用并联电容电路［1］的组合方式来提高滤波电容的工作效果。
低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。
滤波电容在开关电源中起著非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员十分关心的问题。
开关电源的基本组成
开关电源的基本组成开关电源是一种将交流电转换成直流电的电源装置。
它由多个基本组成部分组成，包括变压器、整流器、滤波器、稳压器和保护电路。
1. 变压器：开关电源的变压器主要用于将输入的交流电转换为所需的电压。
它由铁芯和线圈组成，通过磁感应原理实现电压的转换。
变压器可以将输入电压变高或变低，以适应设备的工作电压要求。
2. 整流器：开关电源的整流器用于将交流电转换为直流电。
常见的整流器有二极管整流器和桥式整流器。
二极管整流器通过二极管将交流电的负半周截去，只保留正半周，从而实现了交流到直流的转换。
桥式整流器则通过四个二极管组成的桥路，可以同时将正半周和负半周都转换为直流电。
3. 滤波器：开关电源的滤波器用于平滑直流输出电压。
在整流后的直流电中，仍然存在一定的脉动，滤波器的作用就是通过电容器和电感器对脉动进行滤波，使输出电压更加稳定。
4. 稳压器：开关电源的稳压器用于保持输出电压的稳定。
稳压器可以根据负载的变化自动调节输出电压，确保稳定在设定的数值。
常见的稳压器有线性稳压器和开关稳压器，其中开关稳压器的效率更高，使用更广泛。
5. 保护电路：开关电源的保护电路用于保护电源和负载设备不受过电流、过电压、过温等因素的损害。
常见的保护电路包括过流保护、过压保护、过温保护等，它们可以通过监测电流、电压和温度等参数来及时切断电源或降低输出电压，以保护电源和负载设备的安全运行。
开关电源的基本组成部分相互配合，共同实现了将交流电转换为直流电，并提供稳定的输出电压给负载设备使用。
通过合理设计和选择不同的组件，可以满足各种不同负载设备的需求，例如家用电器、电子设备、通信设备等。
开关电源具有高效、稳定、可靠的特点，被广泛应用于各个领域。
电源滤波器知识
开关电源产生的噪声有两类：第一类：由于非线性产生的，为电源基频的奇次谐波。
电磁兼容标准对这种谐波发射的都有限制。
（GJB 151A中的CE101）第二类：开关工作模式产生的，频率较低的成分以差模形式出现在电源输入线上，频率较高的成分以共模形式出现。
共模噪声是由于高频成份辐射产生的：三极管与散热片之间的寄生电容，将三极管的开关噪声耦合导地线上，脉冲回路产生的辐射感应导所有导线上负载电流越大，或输入电压越低，则差模干扰越强共模干扰当输入电压最高时，最大，与负载无关。
干扰滤波器的种类根据要滤除的干扰信号的频率与工作频率的相对关系，干扰滤波器有低通滤波器、高通滤波器、带通滤波器、带阻滤波器等种类。
电磁兼容设计中，低通滤波器用得最多，因为：电磁干扰大多频率较高的信号，因为频率越高的信号越容易辐射和耦合数字电路中许多高次谐波是电路工作所不需要的，必须滤除，防止对其它电路产生干扰。
电源线上的滤波器都是低通滤波器。
高通滤波器用在干扰频率比信号频率低的场合，如在一些靠近电源线的敏感信号线上滤除电源谐波造成的干扰。
带通滤波器用在信号频率仅占较窄带宽的场合，如通信接收机的的天线端口上要安装带通滤波器，仅允许通信信号通过。
带阻滤波器用在干扰频率带宽较窄，而信号频率较宽的场合，如距离大功率电台很近的电缆端口处要安装阻带频率等于电台发射频率的带阻滤波器。
当信号频率与干扰频率考得很近时，需要滤波器的阶数较高。
考虑到器件的误差，有时过渡带的陡度不能达到理论值，因此要留有一定的富余量。
要注意的是，实际电路的阻抗很难估算，特别是在高频时（电磁干扰问题往往发生在高频），由于电路寄生参数的影响，电路的阻抗变化很大，而且电路的阻抗往往还与电路的工作状态有关，再加上电路阻抗不同的频率上也不一样。
因此，在实际中，哪一种滤波器有效主要靠试验的结果确定低通滤波器的过渡带低通滤波器的阶数(元件数)越高，其过渡带越短。
过渡带与器件数量的关系：当严格按照滤波器设计方法设计滤波电路时，每增加一个器件，过渡带的斜率增加20dB/十倍频程，或6dB/倍频程。
低通滤波器电路
程控低通滤波器组员：2011136103俞力2011136125叶明坤2011126234黄娇摘要：本系统基于开关电容滤波器的原理，以单片机和FPGA为控制核心，实现了程控滤波器的设计。
系统前级放大器由精密仪表放大器和数字电位器组成，可以设置60dB的增益调节范围，步进10dB，通带到370KHz，增益误差3%以内。
滤波器以集成开关电容可编程滤波器MAX263实现高通滤波器，MAX297实现低通滤波器，截止频率在1k到20k可调，步进为1kHz。
本系统还完成了四阶无源椭圆低通滤波器的设计，扩展了带通滤波器的程控功能，以DDS扫频电路实现幅频特性的测试。
系统性能达到指标要求，工作可靠，界面友好。
关键字：开关电容滤波器椭圆低通滤波器程控滤波目录摘要 (1)目录 (2)一、方案论证与选择 (3)1．题目任务要求及相关指标的分析 (3)2．方案的比较与选择 (3)（1）放大器的论证与选择 (3)（2）程控滤波器的论证与选择 (4)（3）椭圆低通滤波器的论证与选择 (4)（4）扫频信号源的论证与选择 (4)（5）幅度测量的论证与选择 (5)二、系统总体设计方案及实现方框图 (5)三、理论分析与计算 (6)1、可变增益放大器的理论分析 (6)2、开关电容滤波器的理论分析 (6)（1）开关电容滤波器 (6)（2）低通滤波器 (7)（3）高通滤波器 (7)3、椭圆低通滤波器的理论分析 (7)四、主要功能电路的设计 (8)1、放大器电路 (8)2、低通滤波器电路 (10)3、高通滤波器电路 (10)4、四阶椭圆低通滤波器电路 (11)5、有效值测量电路 (11)6、A/D转换电路 (13)7、DDS输出D/A转换电路 (13)8、幅频特性显示D/A转换电路 (14)五、系统软件的设计 (15)1．软件总体介绍 (15)2．程序流程图 (15)六、测试数据与分析 (15)1．使用仪器及型号 (15)2．测试方案（法） (16)3．测量数据 (16)4．数据分析 (17)七、总结分析与结论 (17)八、参考文献 (17)附录 (17)一、方案论证与选择1、题目任务要求及相关指标分析题目要求设计并制作程控滤波器，放大器增益可设置，低通或高通滤波器通带、截止频率等参数可设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电路网络课件 第四十一节:开关电容滤波器
8.6 开关电容滤波器
一、开关电容滤波器基本原理
开关电容滤波器是由MOS电容、开关和运放组成，其整
体结构简单、制造简易、价廉，性能较好，大有取代一般滤
波器的趋势。
开关电容滤波器的基本原理是，电路的两节点间接有带高
速开关的电容器，其效果相当于该两节点间连接一个电阻。
图1a所示是一个有源RC积分器。在图b中，用一个接地电
容C1和用作开关的源、漏极可互换的增强型MOS三极管
T1、T2来代替输入电阻R1（注意此处T1、T2用的是简化
符号）。图中T1、T2用一个不重叠的两相时钟脉冲来驱动
（见图1c。假定时钟频率fc(=1/Tc)远高于信号频率，那么，
在f1为高电平时，T1导通而T2截止[见图1d]。此时C1与
输入信号vI相连，即有：
qC1=C1vI
而在f2为高电平时，T1截止，T2导通。于是，C1转接到
运放的输入端，如图e所示。此时，C1放电，将C1原来所
充电荷qC1传输到C2上。
由此可见，在每一时钟周期Tc内，从信号源中提取的电荷
qC1=C1vI。供给了积分电容C2。因此，在节点1、2之间流
过的平均电流为
如果Tc足够短，可以近似认为这个过程是连续的，因而由
上式可以在两节点间定义一个等效电路Req，即
和 （1）
这样，就可以得到一个等效的积分时间常数
（2）
显然，影响滤波器频率响应的时间常数取决于时钟周期TC
和电容比值C2/C1，而与电容的绝对值无关。在MOS工艺
中，电容比值的精度可以控制在0.1%以内。这样，只要选用
合适的时钟频率（如fc=100kHz），和不太大的电容比值（如
10），对于低频率应用来说，就可获得合适的时间常数（如
10–4s）。
二、同相开关电容积分器和反相开关电容积分器
开关电容积分器电路如图1所示。由图a可知，当f1为高
电平，T1、T3导通，vI对C1充电；当vI为正，在图示vC1
的假定正向下，充电结果vC1有一负电压。当f2为高电平
时，vC1将加到运放的反相端，使vO为正，与vI同相，因
此，图1a是同相积分电路。如果将T3、T4的时钟相位反相，
如图1b所示，读者不难证明，图b具有反相积分器的功能。
三、RC有源积分滤波器转换成开关电容滤波器
图1所示为双二阶（带通和低通）RC有源滤波器，运放
A1和A3构成反相积分器，而A2构成单位增益反相器，因
而A2、A3构成同相积分器。
对于输入信号来说，vo1具有二阶带通特性，而vo3具有
低通特性。其传递函数分别为
（1）
（2）
(a)双二阶RC有源滤波器
图1
(b)对应的开关电容滤波器
在前述开关电容积分器的基础上，根据等效关系，由图a
得到图b所示的开关电容带通滤波器和低通滤波器电路。图
b中T1~T4和C3、T5~T8和C4、T9~T12和C5，T13~T16
和C6分别等效图a中的R4、R1、R2和R3。而图a中的同
相积分器，在图b中由T9~T12、C5、C2和运放A2所组成
的同相积分器所代替。
四、单片集成开关电容滤波器
自1978年以来，国外已批量生产了各种开关电容滤波器，
在脉冲调制编码（PCM）通信①语言信号处理等领域得到了
广泛应用，仅美国就有多家公司生产各种开关电容滤波器。
目前生产品种数量多、性能好、频率和相位特性最佳的是
Linear Technology公司。下面以该公司的产品为例作一简单
介绍。
美国Linear Technology公司生产通用型（可组合为低通、
高通、带通等）和低通型开关电容滤波器，通用型中包含
LTC1064（8阶，fo=0.1~140kHz，高速fCP max=7MHz，fCP=
1MHz时，时钟馈通噪声电压 ），LTC1164（8
阶，fo=0.1~20kHz，低功耗，fCP max=500kHz）。低通型有
十余种，大部分均是8阶的，其LTC1064-1和LTC106404
的衰减特性达72dB/倍频程和80dB/倍频程；LTC1064-3、
LTC10640-5等5种8阶低通滤波器均具有线性相位特性，
在通带内的相位特性非线性误差在±0.5°~±0.7°。特别值得指
出提，目前开关电容滤波器工作频率正向着高频发展，而宽
带噪声比80年代初的开关电容滤波器约小两个数量级，某
些型号的产品已能对微伏数量级的有用信号进行滤波。
