《建筑工程制图与识图》教学大纲一、课程基本情况二、课程定位建筑工程图绘制是工程造价专业的一门专业基础核心课程，是工程造价专业的主要学习领域。
该学习领域分为5个学习情景画法几何、投影制图、房屋建筑施工图、房屋结构施工图、单层工业厂房建筑施工图和结构施工图。
该学习领域通过项目教学法可使学生较为全面系统地掌握建筑制图的基本原理和方法，轴测投影的基本知识，并掌握其基本画法。
掌握阅读建筑图样的方法和技能。
能绘制建筑图样，所绘图样应做到符合建筑制图国家标准。
掌握正确使用绘图工具和仪器，及使用仪器和徒手作图的技能。
本课程的学习将为后续专业课程打下良好基础。
学习了本课程，在后续专业课中将具有专业图纸的识读能力，具有绘制建筑专业图样的专业能力。
三、教学目标1、知识要求：弄懂投影的基本理论、基本知识、正确处理看图和画图的关系。
2、能力要求：能够正确识别建筑图纸，读懂建筑建筑图纸的信息，并且能够手工绘制简单的建筑图纸。
3、素质要求：思维严谨、善于思考、观察身边的建筑物，能够熟练的绘制和识读施工图。
四、教学内容和基本要求项目一画法几何（一）教学目的和要求1、了解制图的基本知识，掌握制图的基本技能，能够使用绘图工具、仪器及用品和维护方法。
2、掌握中心投影、平行投影和正投影法的基本概念与基本投影特征以及正投影绘图原理与方法。
3、掌握点、线、面平行投影相关知识及成图原理，进一步提高学生对平行投影法的理解与掌握，逐步提高学生空间想象能力。
4、熟练掌握立体的投影图做法，掌握由立体相交而产生的同坡屋面交线及螺旋楼梯的画法。
能够绘制立体、同坡屋面及螺旋楼梯图样。
5、熟练掌握轴测图的基本知识与基本画法，能够运用不同轴测图绘制方法正确绘制轴测投影图。
（二）教学内容本章主要介绍了房屋制图标准的基本内容，包括图幅、比例、字体、图线、尺寸标注等的要求及注意事项，以及制图的方法步骤和常用几何作图的方法。
投影的基本概念；投影的分类；各类投影的形成；点、直线、平面正投影的基本性质；三面正投影体系的形成与展开；形体三面正投影的投影规律；工程中常用的各种投影图的特点及其应用范围。
专升本工程项目造价建筑工程项目制图与识图(步砚忠)
5.12
8
第五章
4-6节
直线与多面体表面相交.两多面体表面相交.同坡屋顶画法
P29,P31,P32
5.12
9
第六章第
2.4节
曲面概述.曲线面
P33之6-3,P36
5.12
10
第七章
1-2节
平面与曲面体表面相交.直线与曲面体表面相交
P37,P38,P39
5.12
11
第七章
3-4节
多面体与曲面体表面相交.两曲面体表面相交
山东建筑大学2006~2007学年第2学期

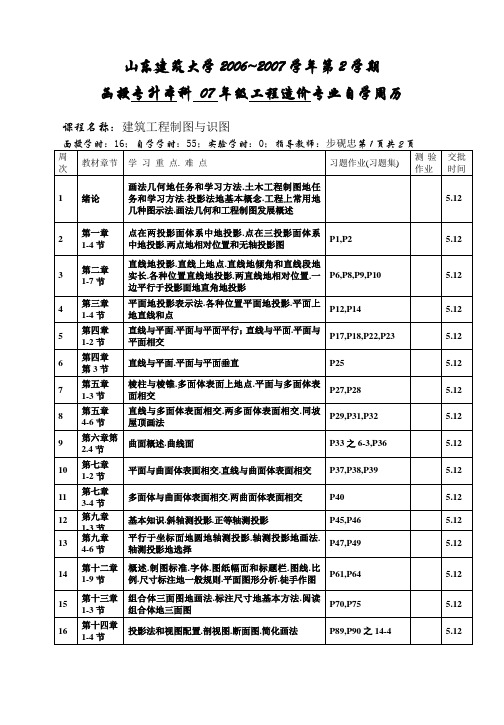

函授专升本科07年级工程造价专业自学周历
