建筑工程识图及预算快速入门 40

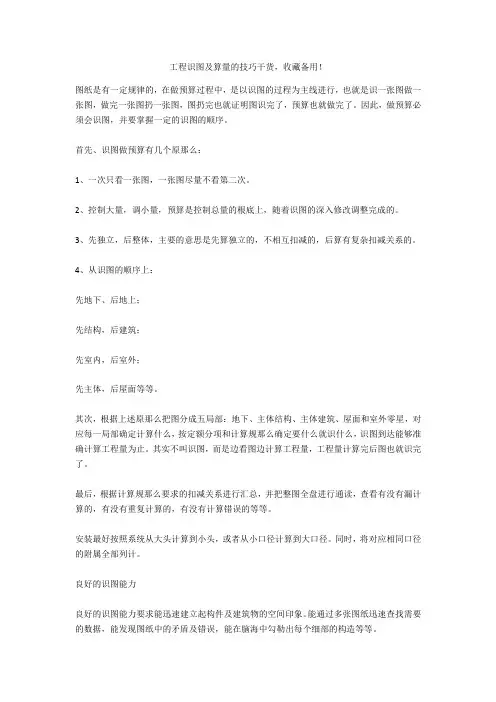

工程识图及算量的技巧干货,收藏备用!
工程识图及算量的技巧干货，收藏备用！图纸是有一定规律的，在做预算过程中，是以识图的过程为主线进行，也就是识一张图做一张图，做完一张图扔一张图，图扔完也就证明图识完了，预算也就做完了。
因此，做预算必须会识图，并要掌握一定的识图的顺序。
首先、识图做预算有几个原那么：1、一次只看一张图，一张图尽量不看第二次。
2、控制大量，调小量，预算是控制总量的根底上，随着识图的深入修改调整完成的。
3、先独立，后整体，主要的意思是先算独立的，不相互扣减的，后算有复杂扣减关系的。
4、从识图的顺序上：先地下、后地上；先结构，后建筑；先室内，后室外；先主体，后屋面等等。
其次，根据上述原那么把图分成五局部：地下、主体结构、主体建筑、屋面和室外零星，对应每一局部确定计算什么，按定额分项和计算规那么确定要什么就识什么，识图到达能够准确计算工程量为止。
其实不叫识图，而是边看图边计算工程量，工程量计算完后图也就识完了。
最后，根据计算规那么要求的扣减关系进行汇总，并把整图全盘进行通读，查看有没有漏计算的，有没有重复计算的，有没有计算错误的等等。
安装最好按照系统从大头计算到小头，或者从小口径计算到大口径。
同时，将对应相同口径的附属全部列计。
良好的识图能力良好的识图能力要求能迅速建立起构件及建筑物的空间印象。
能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。
结构施工图的表示方法，从传统的别离式到华南地区的梁、柱表，再样，且设计院出图也有一些习惯的表示方法。
掌握定额的工作程序、子目的内容在对各专业图纸研究过程中，应随时了解设计人员意图及图纸表达内容，对施工前已发生设计变更也应做到心中有数。
充分掌握定额的工作程序、子目的包括内容。
只有这样，才能准确做出预算编制分项和计算出相应工程量，合理地套用单价，防止出现漏计、重计、错套等错误。
统筹安排计算工程量工程量的计算要有明确的思路，先算哪局部后算哪局部，统筹安排计算工程量，提高计算效率，可节省大量的时间和精力。
建筑工程施工图预算入门讲解
4 2019/5/1
建筑安装工程定额原理与概预算
第四章 建筑工程施工图预算上
二、熟悉预算基础文件
1．熟悉施工图设计文件
在编制工程预算时，必须认真、详细地熟悉和审查全部 施工图设计文件，发现图纸中的错误和问题，在预算人 员头脑中形成一个清晰、完整和系统的工程实物形象， 以便加快预算工作速度。
2．熟悉施工组织设计文件
3 2019/5/1
建筑安装工程定额原理与概预算
第四章 建筑工程施工图预算上
一、收集编制预算的基础文件和资料
这些基础文件和资料主要包括： 1) 施工图设计文件 2) 施工组织设计文件 3) 设计概算文件 4) 建筑工程预算定额 5) 建设工程费用定额 6) 材料预算价格表 7) 工程承包合同文件 8) 预算工作手册等文件 9) 资料
如定额中没有相应的分项工程，应注明，以便调整或 编制补充定额，列出分部分项工程时，其名称、先后 顺序和采用的定额编号都必须与所选用的定额保持一 致，以便套用和查找核对
21 2019/5/1
建筑安装工程定额原理与概预算
第四章 建筑工程施工图预算上
（二）计算工程量的方法
1．计算工程量的顺序 一般按施工顺序或按定额编排的顺序计算工程量。 按施工顺序计算工程量，是指计算项目按工程施工顺
16 2019/5/1
建筑安装工程定额原理与概预算
第四章 建筑工程施工图预算上
（一）项目划分
一般先划分为土建工程和安装工程两个部分，每一个 单位工程又应根据预算定额规定的项目按先分部后分 项顺序划分，分部工程的划分如下：
一般先划分为土建工程和安装工程两个部分，每一个 单位工程又应根据预算定额规定的项目按先分部后分 项顺序划分，分部工程的划分如下：
建筑工程施工图快速识读技巧
建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。
施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。
为了快速识读施工图，需要掌握以下技巧。
技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。
了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。
技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。
例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。
熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。
技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。
掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。
技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。
例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。
了解这些专业差异，可以更准确地理解施工图中的内容。
技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。
通常，施工图中的比例尺为1:50、1:100等。
在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。
技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。
阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。
以上就是建筑工程施工图快速识读技巧。
熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。

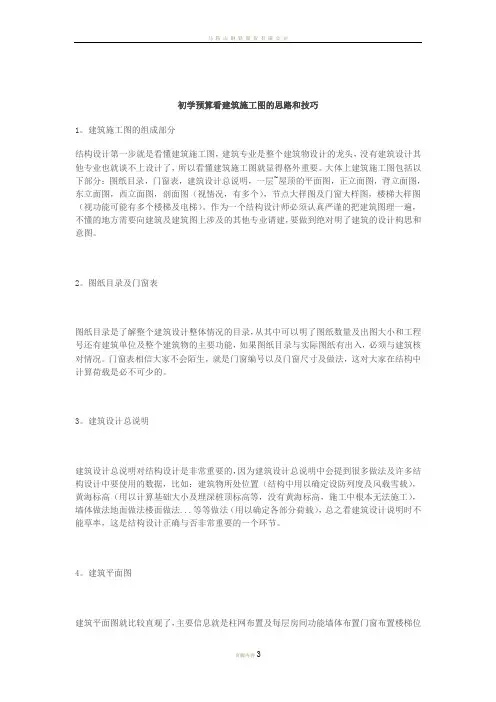

初学预算看建筑施工图的思路和技巧
初学预算看建筑施工图的思路和技巧1。
建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图,剖面图(视情况，有多个），节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）.作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。
2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法。
.。
等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4。
建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的..。
初学预算看建筑施工图的思路和技巧
初学预算看建筑施工图的思路和技巧1。
建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4。
建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5。

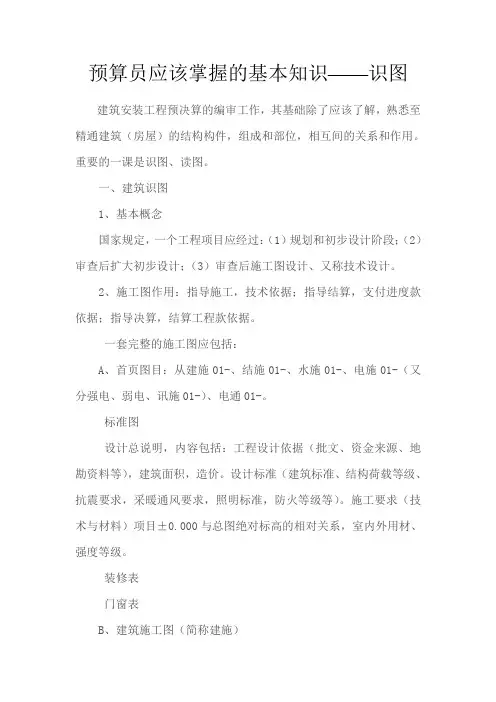

预算员应该掌握的基本知识——识图
预算员应该掌握的基本知识——识图建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。
重要的一课是识图、读图。
一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应包括：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
3、文字说明，图注。
C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标2、平面布置、系统轴测、详图安装要求，接线原理。
二、识读施工图的要领阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。
1、先细阅说明书、首页图（目录），后看建施、结施、设施。
2、每张图，先图标、文字，后图样。
建筑工程识图入门
给排水施工图的识读
总结词
给排水施工图的识读是建筑工程识图的 重要环节，主要涉及建筑物的供水、排 水系统设计等内容。
VS
详细描述
给排水施工图是描述建筑物供水、排水系 统设计的图纸。在识读给排水施工图时， 需要了解供水系统的水源、水泵、管道布 置等信息，以及排水系统的排水方式、管 道走向等详细信息。这对于确保建筑物的 正常供水和排水至关重要。
解建筑物的电气系统的布置和安装要求 试等工作，同时也有助于确保建筑物的
等。
电气系统的正常运行。
暖通施工图
暖通施工图是建筑工程识图的重要内容，通过暖通施 工图的阅读和分析，可以了解建筑物的供暖、通风和 空调系统的布置和安装要求等。
暖通施工图是用来表示建筑物的供暖、通风和空调系 统等要求的图纸。
暖通施工图的阅读和分析有助于合理地进行设备的选 型、安装和调试等工作，同时也有助于确保建筑物的 供暖、通风和空调系统的正常运行。
要点二
图纸交底
向施工方、监理方等相关单位解释图纸内容，明确施工要 求和注意事项，确保各方对施工图纸的理解一致。
工程变更与签证
工程变更
对施工图纸进行修改或调整，需经过严格的审批程序， 确保变更的合理性和可行性。
工程签证
对施工过程中出现的额外费用或工期延误进行确认，需 及时办理签证手续，确保费用和工期的合理补偿。
02 建筑工程图纸的构成与分 类
建筑施工图
建筑施工图是用来表示房屋建筑群体的总体布局、外部造型、内部布置、 细部构造、装修做法及用料等要求的图纸，包括总平面图、平面图、立 面图、剖面图和建筑详图等。
建筑施工图是建筑工程识图的基础，通过建筑施工图的阅读和分析，可 以了解建筑物的整体布局、功能分区、内外造型、细部构造、材料做法
建筑工程施工图快速识读
建筑工程施工图快速识读一、认识建筑工程施工图在进行建筑工程施工之前，设计师需要将设计方案绘制成详细的图纸，以便施工人员按照图纸上的要求进行实际施工。
建筑工程施工图一般包括平面图、立面图、剖面图、节点图、结构图、设备图等。
这些图纸上标注了建筑的构造、材料、尺寸、位置、施工要求等关键信息。
1. 平面图：展示建筑物在水平方向上的布置，包括楼层平面布局、墙体厚度、开窗位置、门窗布置等。
2. 立面图：展示建筑物在垂直方向上的布置，包括建筑物外立面的设计、窗户、入口、槽口等。
3. 剖面图：展示建筑物在垂直方向上的切剖面，清晰展示建筑构造关系和各层结构。
4. 节点图：展示建筑构件之间的连接方式和构造细节，如柱-梁连接、梁-墙连接等。
5. 结构图：展示建筑物的结构布置、承重墙、柱、梁等的位置和尺寸。
6. 设备图：展示建筑内部设备的布置和连接方式，如电气图、给排水图等。
二、快速识读建筑工程施工图的方法1. 首先，要熟悉建筑图例及标识。
建筑工程施工图中会有各种符号、线型和颜色表示不同的构件、材料和尺寸，了解这些图例的含义是快速识读的基础。
2. 其次，逐图浏览各种图纸。
通过浏览平面图、立面图、剖面图等，整体了解建筑物的布局和结构，识别关键构件和设备的位置。
3. 注重细节，查看节点图和结构图。
节点图和结构图是施工中关键细节的展示，如构件连接方式、承重结构等，要仔细查看这些图纸，确保施工过程中细节不被忽略。
4. 注意施工要求和规范。
建筑施工图中会标注施工要求和规范，如施工顺序、材料要求、施工标准等，施工人员要严格按照这些要求进行工作。
5. 及时沟通与协调。
在识读建筑工程施工图的过程中，如有疑问或不明白之处，应及时与设计师或相关人员沟通和协调，确保施工符合设计要求。
通过以上方法，工程人员可以在短时间内快速识读建筑工程施工图，高效地进行施工工作，减少因施工图不清晰或理解错误而导致的问题和延误，确保工程质量和进度的达到。
建筑工程施工图的识读对于整个建筑工程的成功实施至关重要，对于提高建筑质量和工程效率有着重要的意义。
